UGUI锚点

锚点图

设置锚点时，可以看到这个界面。这就是我们可以设置的锚点拉

锚点类型

锚点可以分为3类；

锚点类型一：相对于父节点的某一点的位置

如下图，绿色框框出来的这9个锚点属于这种类型；

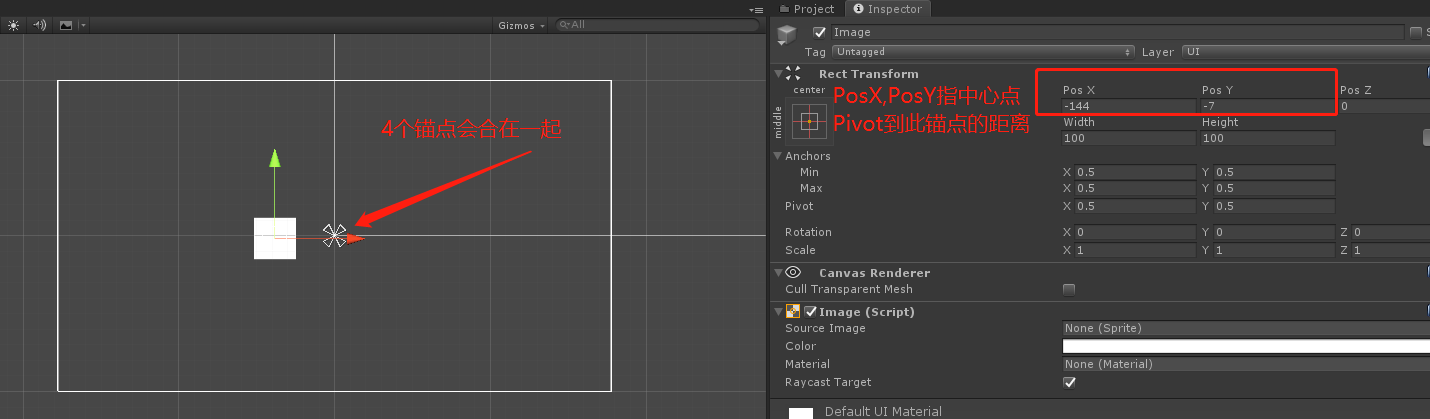

这种类型的4个锚点会汇聚到一起（每个小三角形是一个锚点），如下图；
坐标有4个参数，PosX和PosY代表 中心点Privot相对于此聚合锚点的位置。

锚点类型二：与父节点的两边保持固定距离

如下图,绿色框框出来的这6个锚点属于这种类型；
看图可以知道，这种类型可以细分为 与父节点左右两边保持固定距离 和 与父节点上下两边保持固定距离 两种。

与父节点的左右两边保持固定距离

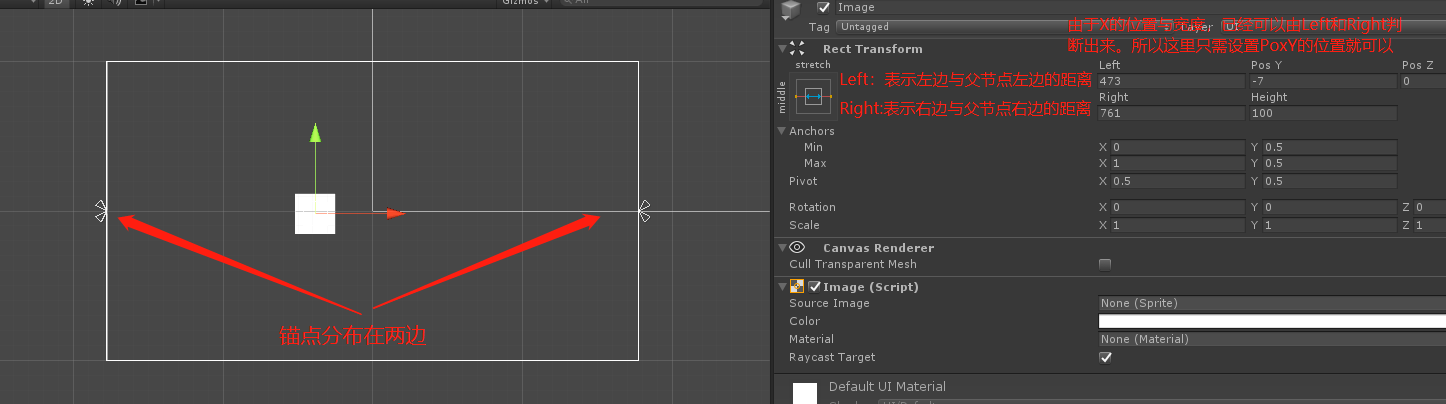

这种类型的锚点分布在父节点左右两侧，左右各两个。如下图
Left/Right代表与父节点上下两边的距离；
PosY代表与锚点的Y距离（这4个锚点的Y坐标是一致的）；
Height代表高度；

与父节点的上下两边保持固定距离

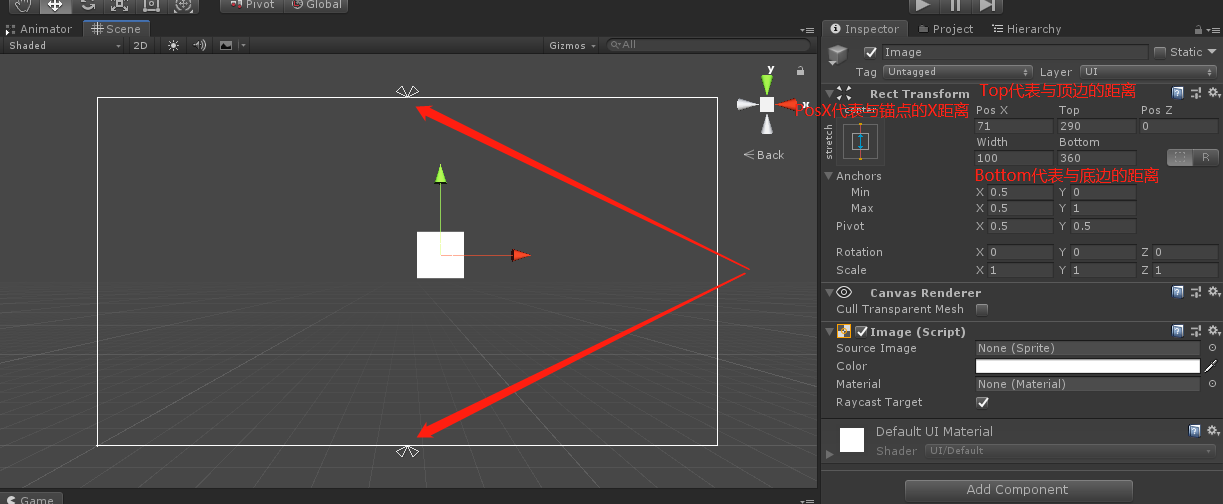

这种类型的锚点分布在父节点上下两侧，上下各两个。如下图。
Top/Bottom代表与父节点上下两边的距离；
PoX代表与锚点的X距离（这4个锚点的X坐标是一样的）；
Width代表宽度；

锚点类型三：与父节点的4边保持固定距离

如下图，绿色框框出来的这1种锚点属于该类型

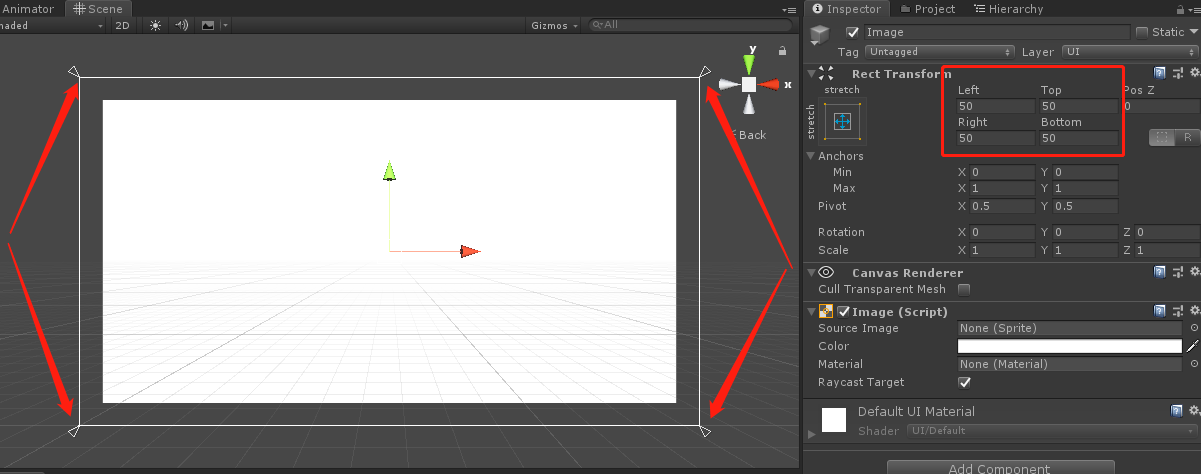

这种类型的锚点在上下左右各有1个,如下图
Left,Top,Right,Bottom分别代表与父节点4边的距离

Anchors锚点数值

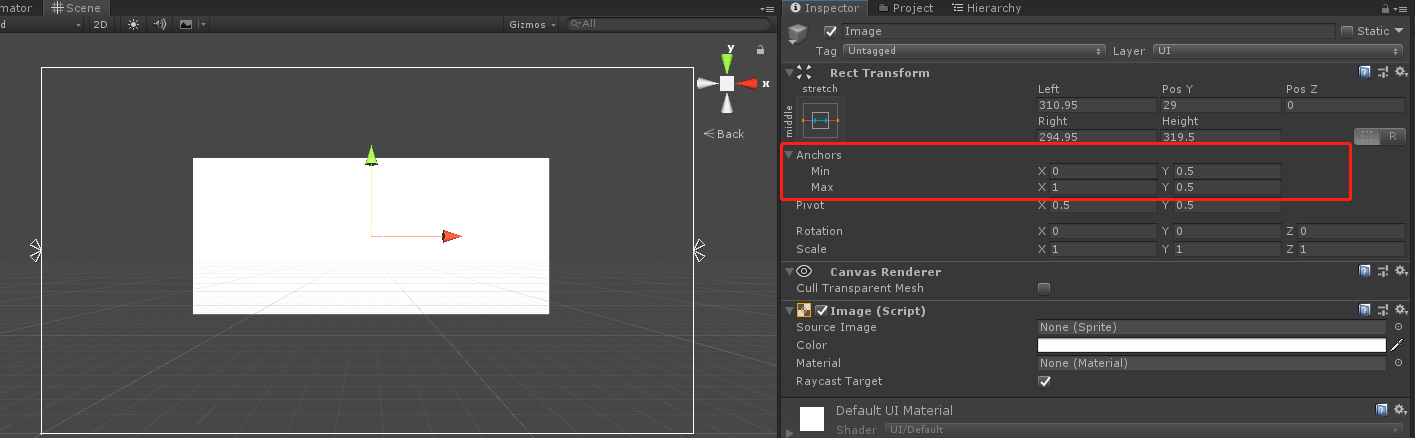

如下图红框处，可以看到有Anchors属性，里面有Min和Max两个子属性。这代表什么意思呢，其实这是锚点的数值，前面分析的各种各样的锚点其实最终都是对应到了这里的值，相当于这里才是真正起作用的地方。

可以设想一下，我们在编辑器上可以打开锚点图，如下图，然后在里面选上我们想要的锚点。

但是如果在代码里怎么设置呢，代码里又没法选择。其实通过设置Anchor的值就可以达到我们想要的效果了。

		RectTransform rect = null;rect.anchorMin = Vector2.zero;rect.anchorMax = Vector2.one;

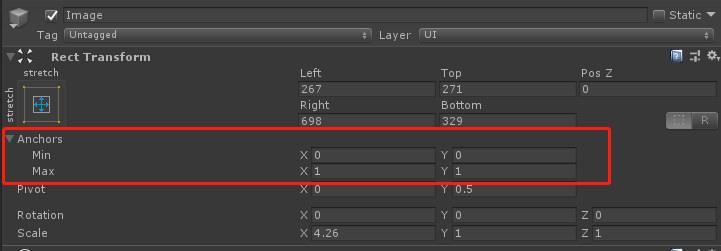

这里的anchorMin和anchorMax怎么理解呢，这里对应到下图里的红框处。
锚点基于父节点，父节点最左是0，最右是1；父节点最下是0，最上是1。

这anchorMin和anchorMax相当于长方形对角线的 左下点 和 右上点。确定了anchorMin和anchorMax，就能确定一个长方形。而这长方形的4个点就是4个锚点。相当于anchorMin和anchorMax就是在描述锚点的值。确定了anchorMin和anchorMax就确定了4个锚点

可以直接修改这两个值来达到上面锚点图的各种效果。除此之外，还能达到锚点图达不到的效果，例如我们想保持子物体的最左边在父物体的20%处，就可以把anchorMin的x设置0.2，然后把Left改成0。 这样就可以让子物体的左边出现在父物体的20%处。
而锚点图因为只是选了最代表性的锚点种类，是没有这种类型的锚点可选的

Pivot轴心点

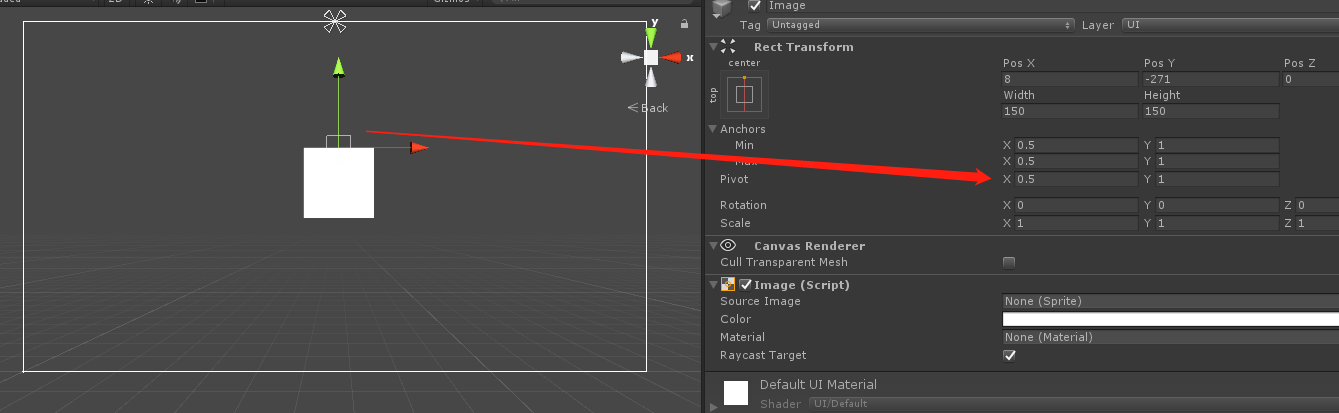

Pivot轴心点不属于锚点，不过还是顺带讲一下。轴心点是挺重要的一个点，我们选中物体后按下W，显示坐标轴的位置点就是这个轴心点。默认是（0.5,0.5）正中间，这里我们改成（0.5,1）显示在上方。

轴心点与坐标

轴心点很关键，我们算坐标的PosX和PosY都是基于自己的轴心点与父节点的距离来计算的

轴心点与缩放

轴心点可以决定缩放的方向
当轴心点在正中间时，调整scale是向两边缩放的
当轴心点在最左边，调整scale，可以看到只向右边缩放

Alt与Shift快捷键

如下图红框处，可以看到
按住Alt可以在设置锚点时也设置位置；
按住Shift可以在设置锚点时也设置Pivot轴心点；

按住Alt

如下图，按住Alt后，按下与父节点4边对其的锚点，可以看到图片的宽高也会自动充满父物体。这是一种不错的快捷方式

按住Shift

如下图，按住Shift后，按下与父节点上边对其的锚点。可以看到Pivot由（0,0）变成（0.5,1）

代码控制

前面说了代码动态设置AnchorMin和AnchorMax，我们知道了如何把Anchor设置到我们想要的位置。
如果这时我们还想设置子物体到父物体各个锚点的距离怎么办呢。哈，你可能会想到设置Left，Right，Bottom，Top 不就好了吗。确实是的，不过代码里并没有这些值可以直接用，API里用offsetMin 表示 Left，Bottom；用offsetMax表示Right,Bottom

offsetMin,offsetMax

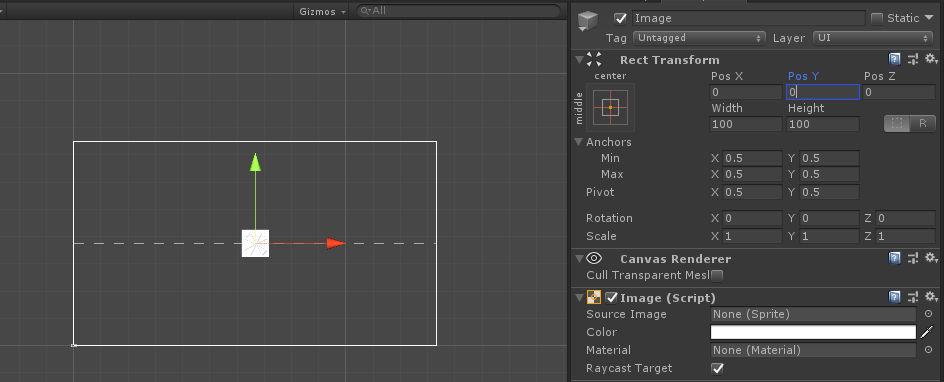

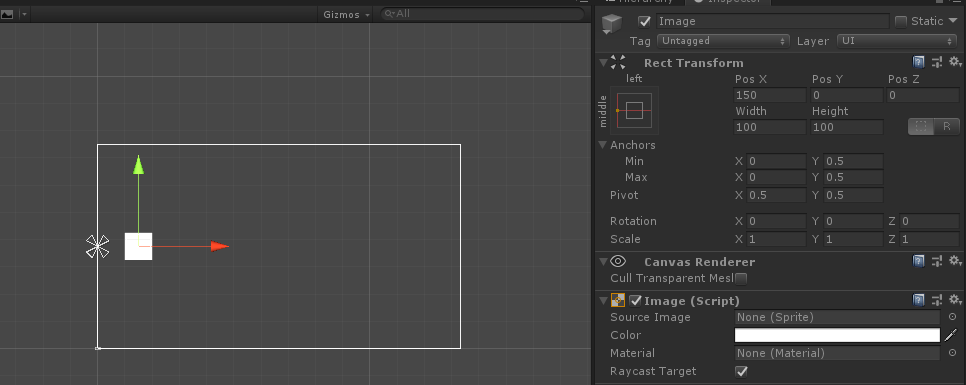

上面方形图片在父物体的中间，现在我们用代码来把它移到距离父物体左边100像素

            imgChild.rectTransform.anchorMin = new Vector2(0, 0.5f);imgChild.rectTransform.anchorMax = new Vector2(0, 0.5f);var width = imgChild.rectTransform.rect.width;var height = imgChild.rectTransform.rect.height;imgChild.rectTransform.offsetMin = new Vector2(100, -height / 2 );imgChild.rectTransform.offsetMax = new Vector2(100 + width, height / 2);

可以看到，图片的锚点和位置成功的设置了。

接下来我们尝试让子物体充满父物体

            imgChild.rectTransform.anchorMin = new Vector2(0, 0);imgChild.rectTransform.anchorMax = new Vector2(1, 1f);imgChild.rectTransform.offsetMin = Vector2.zero;imgChild.rectTransform.offsetMax = Vector2.zero;

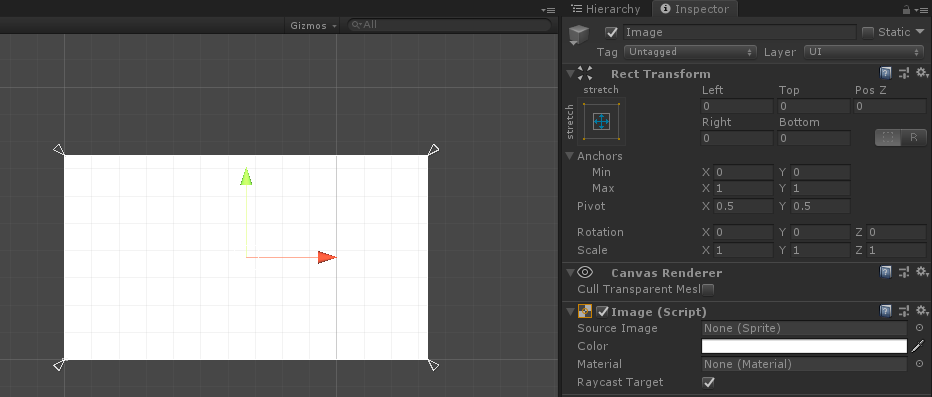

效果图

SetInsetAndSizeFromParentEdge

可以看到 offsetMin 和 offsetMax，在设置子物体充满父物体时十分方便；但是在与父物体一条边保持指定距离时有点麻烦，虽然也可以。 这时我们可以用SetInsetAndSizeFromParentEdge来方便的跟父物体一条边保持距离

SetInsetAndSizeFromParentEdge(RectTransform.Edge edge, float inset, float size)

1. 这个API的第1个参数是选基准边，有4个值
   RectTransform.Edge.Left，左
   RectTransform.Edge.Right，右
   RectTransform.Edge.Top，上
   RectTransform.Edge.Bottom，下
   要跟父物体哪条边保持距离，就选哪一个
2. 第2个参数 是距离
3. 第3个参数 是自己的宽度或高度，当以上下为基准边时，代表高度。当以左右边为基准边时，代表宽度。

接下来我们用这个方法，来实现跟父物体左边保持100距离。

//用imgChild.rectTransform.rect.width保持原来的宽度
imgChild.rectTransform.SetInsetAndSizeFromParentEdge(RectTransform.Edge.Left,100,imgChild.rectTransform.rect.width);

可以看到，直接一行代码就实现了效果，锚点和位置都设置好了。还是挺方便的
