标题：RoadMap: A Light-Weight Semantic Map for Visual Localization towards Autonomous Driving

作者：Tong Qin, Yuxin Zheng, Tongqing Chen, Yilun Chen, and Qing Su

来源：ICRA 2021

链接：https://arxiv.org/pdf/2106.02527.pdf

机构：IAS BU Smart Driving Product Dept, Huawei Technologies

编辑：李璟

审核：张海晗

摘要

准确的定位是自动驾驶任务的关键。如今，我们已经看到了很多传感器丰富的车辆(如Robo-taxi)在街道上进行自动驾驶任务，它依赖于高精度传感器(如激光雷达和RTK  GPS)和高精地图。然而，低成本的量产汽车负担不起在传感器和地图上如此高昂的费用。如何降低成本?传感器丰富的汽车如何使低成本汽车受益?在本文中，我们提出了一种轻量级的定位解决方案，它依赖于低成本的相机和紧凑的视觉语义地图。地图可以由众包的方式利用传感器丰富的车辆进行制作和更新。具体来说，地图由几个语义元素组成，如路面上的车道线、人行横道、地面标志和停车线。我们介绍了车辆建图、云上维护和用户端本地化的整体框架。地图数据在车辆上进行采集和预处理，然后，将众包数据上传到云服务器。来自众多车辆的海量数据在云上进行合并，实现语义地图的及时更新。最后，将语义地图压缩并分发到量产车辆，量产车辆使用该地图进行定位。我们在真实世界的实验中验证了所提出地图性能，并与其他算法进行了比较。语义地图的平均大小为36KB/km。需要强调的是，该框架是一种可靠、实用的自动驾驶定位解决方案。

1 背景与贡献

为了实现自主驾驶，车辆上安装了各种传感器，如GPS、IMU、摄像头、激光雷达、毫米波雷达、轮式里程计等。基于激光雷达和高精地图的自动驾驶定位方案是Robo-taxi的理想选择。然而，有几个缺点限制了它在一般量产汽车上的使用。首先，量产车负担不起激光雷达和高清地图的高昂成本。此外，点云地图占用大量内存，难以批量生产。同时，高精地图的制作需要耗费大量人力，并且难以保证及时的更新。为了克服这些挑战，应该使用依赖低成本传感器和紧凑地图的方法。

本文的主要贡献如下:

• 提出了一种新的用于自动驾驶任务的轻量级定位框架，包括车辆建图、云端地图维护和用户端定位。

• 我们提出了一个新颖的想法，让低成本车辆从传感器丰富的车辆(如Robo-taxi)受益，传感器丰富的车辆每天自动收集数据和更新地图。

• 我们在真实世界中进行了实验，以验证所提出的系统的实用性。

2 方法

本文所提出系统框架如图1。

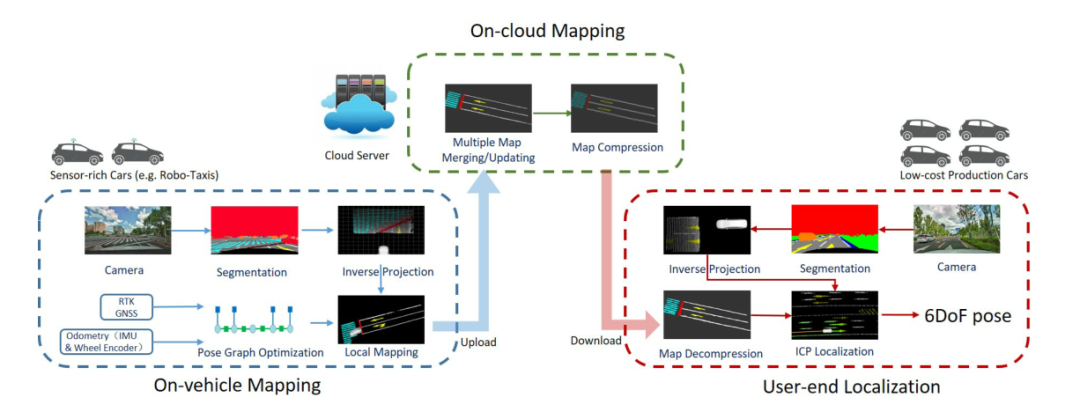

图1.系统结构示意。该系统由三部分组成，第一部分是车端建图，第二部分是云端建图，第三部分是用户端定位。

2.1 车端建图

A.图像分割

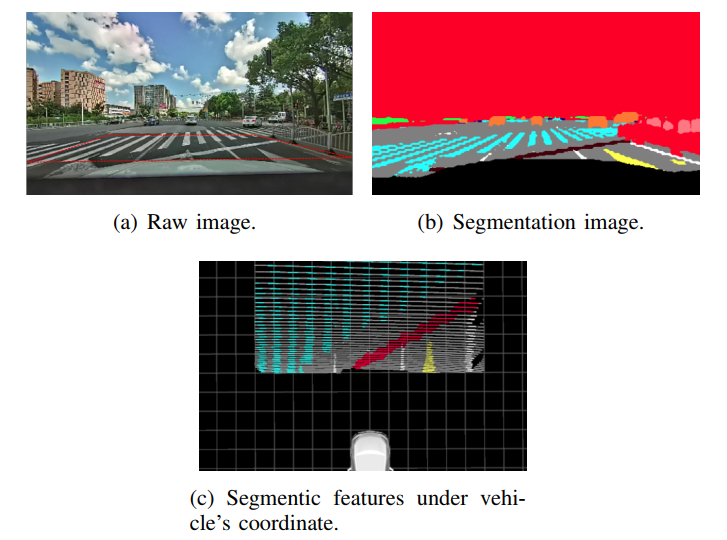

图2.(a)为前视相机捕获的原始图像。红框为2.1B节中使用的ROI。(b)为分割结果，将场景划分为多个类别。白色为车道线，蓝色为人行横道，黄色为路标，棕色为停止线，灰色为路面。(c)表示在车辆坐标系下的语义特征。

我们使用一种基于CNN的方法 ，对场景进行分割。在本文中，前视图像被分割为多个类别，如地面、车道线、停车线、路标、路缘、车辆、自行车和人。其中，地面、车道线、停车线和路标用于语义建图，其他类别可用于其他自动驾驶任务，图像分割的一个例子如图2。

B.逆透视变换

分割后，语义像素点由图像平面反投影到车辆坐标系下的地平面，这一过程称为逆透视变换。离线标定相机内参与其关于车辆中心的外参。由于透视噪声的存在，场景越远，误差越大，因此我们只选择靠近相机中心的一个ROI（Region Of Interest）内的像素进行计算。这个ROI代表了车辆前方 的矩形区域，假设地面是一个平面（ ），那么将像素坐标投影至地平面的过程如下：

其中 为相机的畸变校正与投影模型， 为相机相对于车辆中心的外参， 为像素坐标， 为特征在车体中心坐标系下的坐标， 是一个标量。 表示取矩阵的第 列。图2是逆透视变换的一个实例。ROI中每一个被标记的像素都被投影到车辆前方。

C.图优化

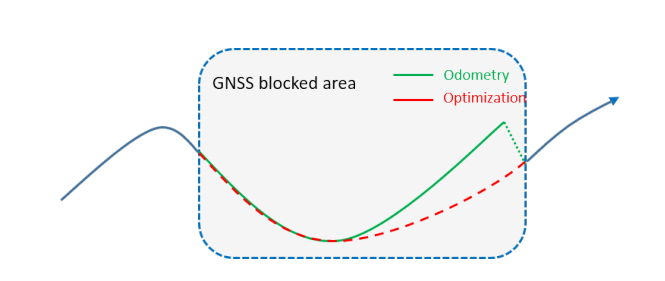

图3.蓝线为GNSS信号好的区域，受益于RTK-GNSS的准确性，轨迹信息也是十分准确的。在GNSS阻塞区域，轨迹由绿色线画出，可以看到产生了很大的漂移。为了消除漂移，我们对位姿图进行了优化，优化后的轨迹用红色表示，可以看到轨迹平滑无漂移。

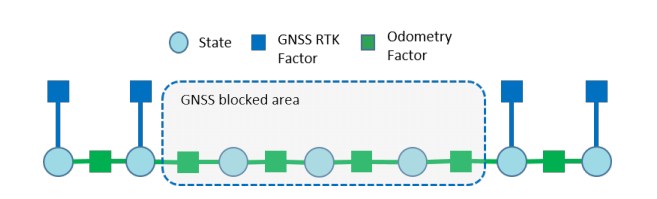

图4.位姿图的示意图。蓝色节点是车辆在某一时刻的状态，包括位置  和方向 。图中有两种边，蓝色边表示GNSS约束，其仅在GNSS-good时存在，只影响一个节点。绿色边表示任何时刻都存在的里程计约束，它约束了两个相邻节点。

为了绘制地图，准确的车辆姿态是必要的。虽然采用了RTK-GNSS，但不能保证其能始终提供一个可靠的姿态。RTK-GNSS只能在开放区域提供厘米级的位置。在城市场景中，它的信号很容易被高楼大厦遮挡。导航器件（IMU、轮速计）能够在GNSS阻塞区域提供里程信息。然而，里程计无可避免地存在累计误差（图3），通过位姿图（图4）的优化可以消除累计误差。图优化可以表示为如下方程：

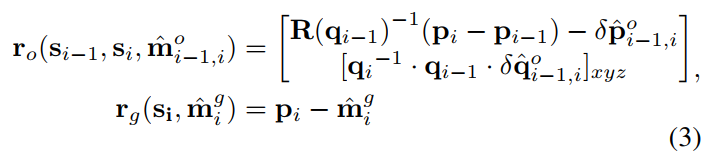

其中 为姿态（位置和方向）， 为里程计的残差因子， 为里程计的测量值，包含相邻状态间的位置和姿态， 为GNSS残差因子， 指GNSS-good区域的状态集合， 为GNSS测量值，包含了全局位置。残差因子的形式定义如下，其中 为四元数的虚部：

D.本地建图

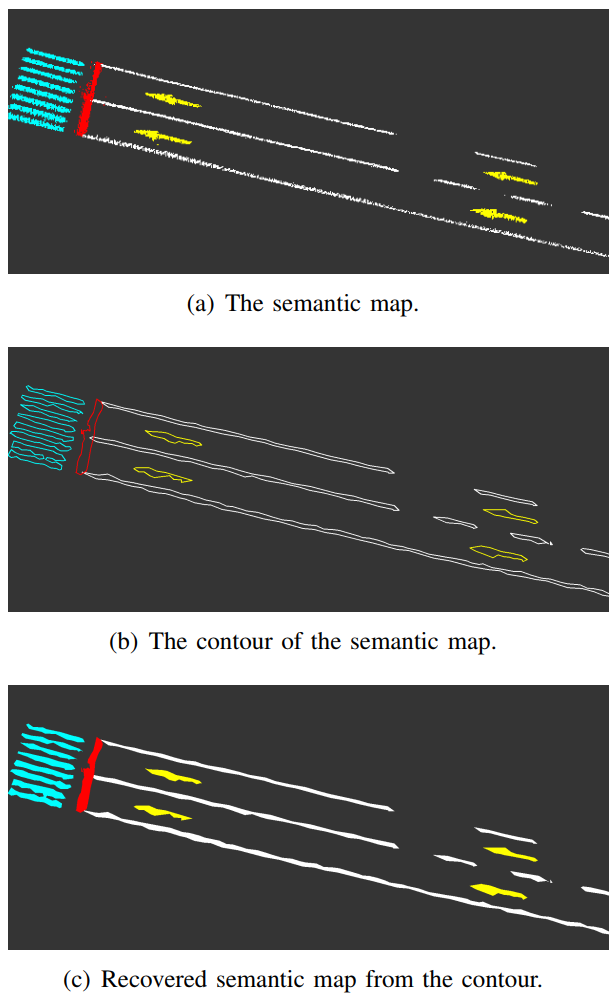

图5.语义地图压缩与解压缩示例。（a）表示原始语义图，（b）表示语义图的轮廓，（c）表示由轮廓恢复的语义图。

位姿图的优化车辆提供了可靠的姿态信息。在第 帧图像中提取的语义特征从车辆坐标系转换到全局坐标系：

从图像分割中，每个点都包含一个类标签(地面、车道线、路标和人行横道)。每个点表示世界系中的一个小区域。当车辆移动时，一个区域可以被多次观察到。然而，由于分割的噪声，这一区域可能被划分为不同的类别。为了克服这个问题，我们使用统计方法来过滤噪声。我们将地图分为小网格，分辨率为0.1  × 0.1 ×  0.1m。每个网格的信息包含位置、语义标签和每个语义标签的计数。语义标签包括地面、车道线、停车线、地面标志和人行横道。一开始，每个标签的分数都是零。当语义点插入网格时，相应标签的得分增加1。因此，得分最高的语义标签表示网格的类。通过该方法，语义图对噪声分割具有较好的准确性和鲁棒性。全局建图结果如图5(a)所示。

2.2 云端建图

A.地图合并/更新

云端建图服务器用于聚合多个车辆捕获的大量数据。它及时地合并局部地图，从而使全局语义地图是最新的。为了节省带宽，我们只将局部地图的占用网格上传到云端。与车端建图过程一样，云服务器上的语义地图也被划分为分辨率为0.1 × 0.1 × 0.1m的网格。我们将局部地图的网格根据其位置添加到全局地图中。具体来说，本地地图网格中的分数被添加到全局地图的相应网格中。这个过程是并行运行的。最后，得分最高的标签即为该网格的标签。图8给出了地图更新的详细实例。

B.地图压缩

在云服务器中生成的语义地图将在量产汽车上进行本地化。但是，量产车的传输带宽和车载存储有限。为此，语义地图在云上进一步压缩。由于轮廓线可以有效地表示语义地图，因此采用轮廓提取对语义地图进行压缩。首先，我们生成了语义地图的俯视图图像，每个像素表示一个网格。其次，提取每个语义组的轮廓。最后，将轮廓点保存并分配到量产车上。如图5所示，(a)为原始语义图。图5(b)为该语义图的轮廓。

2.3 用户端定位

A.地图解压

当接收到压缩后的地图后，用户端会从轮廓图中解压得到语义地图。在俯视图图像平面中，我们用相同的语义标签填充轮廓内的点。然后，每个标记像素从图像平面转换到世界系。解压缩后的语义地图示例如图5(c)。对比图5(a)中原始地图和图5(c)中恢复的地图，可见解压方法有效地恢复了语义信息。

B.ICP定位

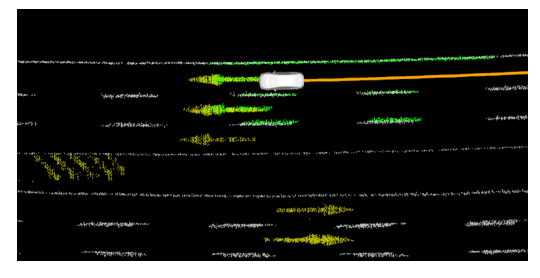

图6.语义地图定位示意。地图上的白点与黄点分别是车道线和路标。绿色点是观察到的语义特征，橙色线是估计的轨迹。

解压后的语义地图进一步用来进行定位。类似于建图的过程，前视相机图像分割得到的像素投影到车辆坐标系下，生成语义点云。那么，通过将当前特征点与地图进行匹配，就可以得到车体当前姿态，如图6。使用ICP进行估计，公式如下：

其中 和 分别是四元数和位置。 是特征点的集合。 是当前车辆坐标系下的特征， 是世界系下地图中的最近点。最终采样EKF框架完成里程计与视觉定位结果的融合，该滤波器不仅提高了定位的鲁棒性，而且平滑了轨迹。

3 实验

A.地图生成

制图时，汽车配备有RTK-GPS，前视相机，IMU和轮式编码器。多辆车同时在市区行驶，车辆本地地图通过网络上传到云服务器。最终结果如图7。这一地区的公路总长度为22公里。原始语义地图的整体大小为16.7 MB，压缩后的语义地图的大小为0.786 MB，压缩语义地图的平均大小为36 KB/KM。地图更新的例子如图8。

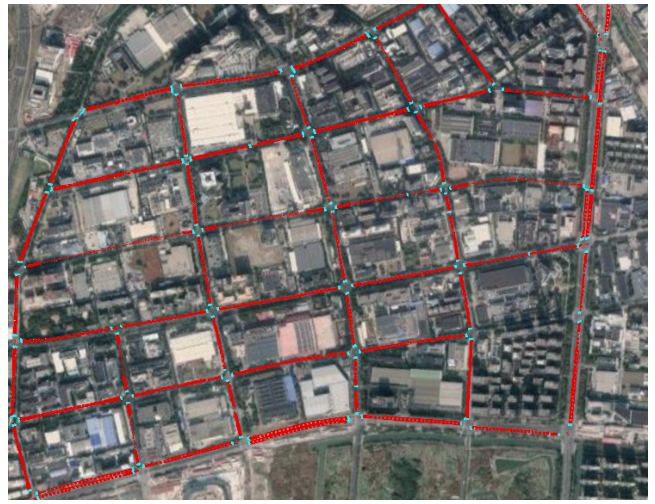

图7.上海浦东新区一个城市街区的语义地图。该地图已与谷歌地图对齐。

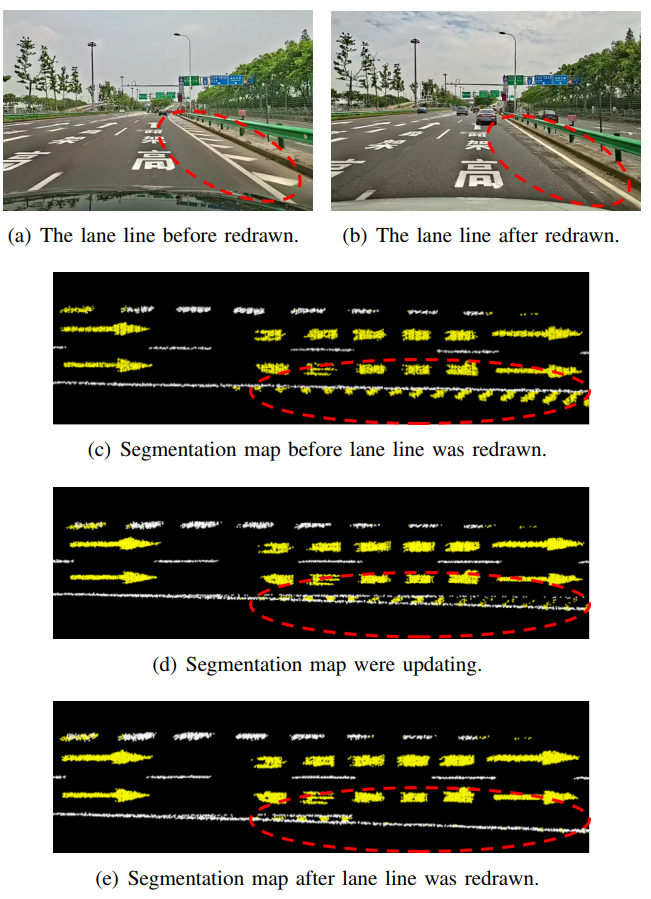

图8.语义更新示例。（a）展示了原始环境，（b）显示行车线重新绘制后的环境,（c）显示了原始语义地图，（d）显示了正在更新的语义地图，（e）显示更新完成的语义地图。

B.定位准确性

在这一部分，我们评估了本方法与基于激光定位方法的精度。车辆配备了摄像头、激光雷达和RTK GPS。RTK GPS被视为真值。由于是自动驾驶场景，我们重点关注x,y方向和偏航角的定位精度。由图9和表1可见，我们的定位方法优于基于lidar的定位方法。

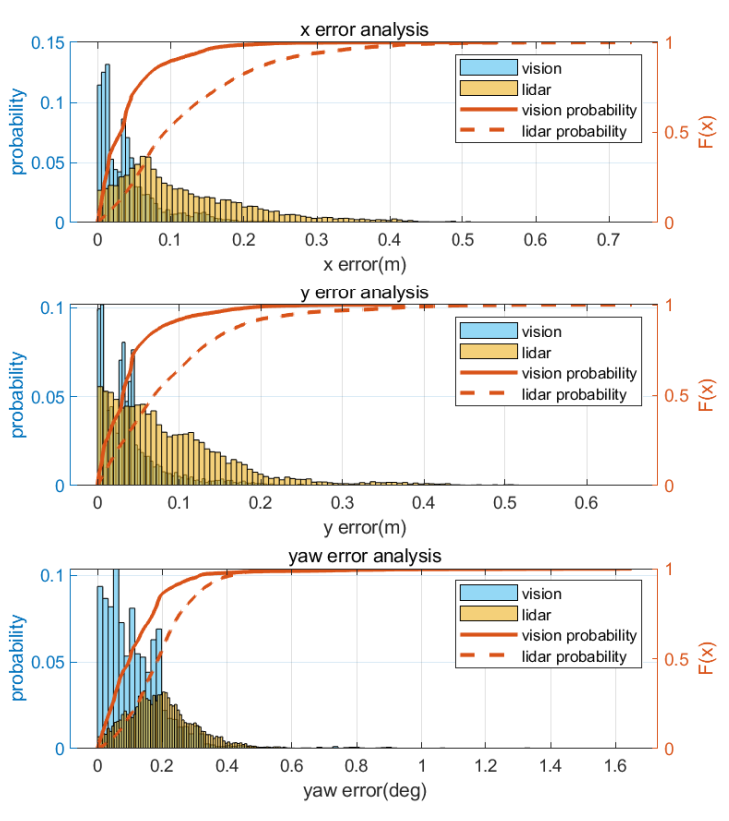

图9.定位误差在x, y，和偏航方向的概率分布图。

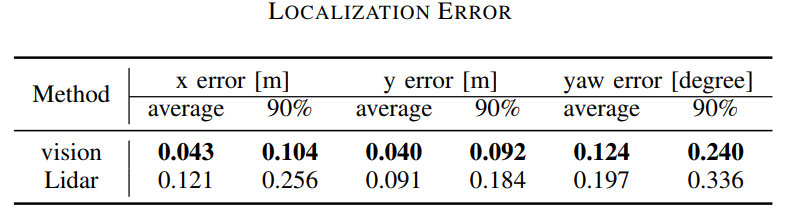

表1.定位误差

参考文献

[1] J. Long, E. Shelhamer, and T. Darrell, “Fully convolutional networks for semantic segmentation,” in Proceedings of the IEEE conference on computer vision and pattern recognition, 2015, pp. 3431–3440.

[2] O. Ronneberger, P . Fischer, and T. Brox, “U-net: Convolutional networks for biomedical image segmentation,” in International Conference on Medical image computing and computer-assisted intervention.Springer, 2015, pp. 234–241.

[3] V . Badrinarayanan, A. Kendall, and R. Cipolla, “Segnet: A deep convolutional encoder-decoder architecture for image segmentation,” IEEE Transactions on Pattern Analysis and Machine Intelligence,2017.
