计算机网络-实验三：使用网络协议分析器捕捉和分析协议数据包

一、实验目的
(1) 熟悉ethereal的使用
(2) 验证各种协议数据包格式
(3) 学会捕捉并分析各种数据包。
二、实验环境
安装了TCP/IP协议的Windows系统，包含实用的网络工具。
三、实验内容
（1）安装ethereal软件
（2）捕捉数据包，验证数据帧、IP数据报、TCP数据段的报文格式。
（3）捕捉并分析ARP报文。
（4）捕捉ping过程中的ICMP报文，分析结果各参数的意义。
（5）捕捉tracert过程中的ICMP报文，分析跟踪的路由器IP是哪个接口的
（6）捕捉并分析TCP三次握手建立连接的过程。
（7）捕捉整个FTP工作工程的协议包
对协议包进行分析说明，依据不同阶段的协议分析，画出FTP工作过程的示意图
a… 地址解析ARP协议执行过程
b. FTP控制连接建立过程
c . FTP 用户登录身份验证过程
d. FTP 数据连接建立过程
e. FTP数据传输过程
f. FTP连接释放过程（包括数据连接和控制连接）

四、实验步骤、记录和结果
（1）、捕捉数据包，验证数据帧、IP数据报、TCP数据段的报文格式。

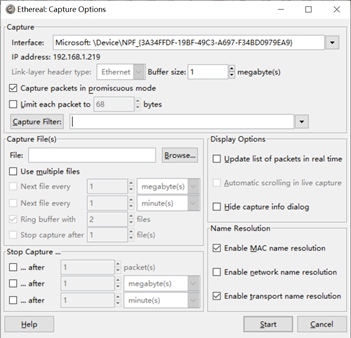

启动Ethereal，点击菜单Capture—start，Ethereal开始捕捉网络上的数据包
在这里插入图片描述

数据帧：这条帧大小为78字节，目的MAC地址为dc f5 05 1f 3b ed,在帧的首部，占6字节，源MAC地址为f0 b4 29 64 72 d7，同样占用6个字节，0x0800说明上层协议是ip协议，占两个字节，在源MAC地址后紧随的是ip数据报，也即数据部分。再加上FCS占用4字节。
在这里插入图片描述

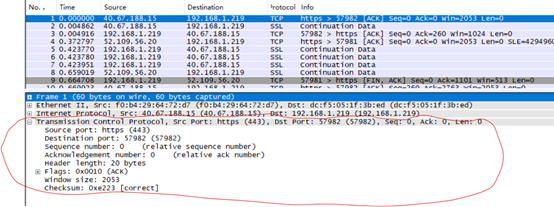

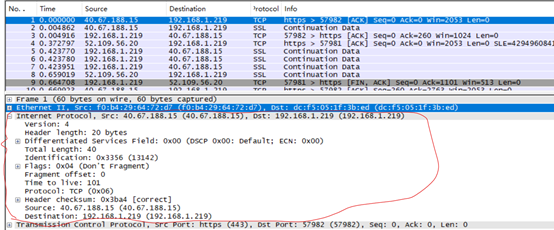

Ip数据报：该ip数据报的首部为20字节长，使用的是IPV4，总长度为40字节，Fragement Offset, 片偏移0个单位，生存时间为101，源ip地址为40.67.188.15，目标地址为192.168.1.219。

Source port:源端口，443。Destination port：目的端口57982。Sequence number：序列号0。Acknowledgement number：确认号0。Header Length：首部长度20。

（2）捕捉并分析ARP报文。

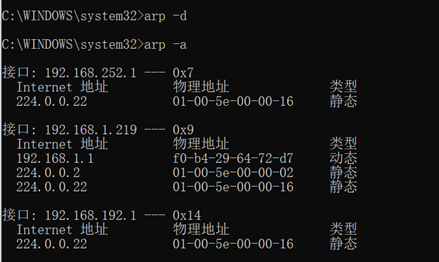

如需捕捉ARP数据包，要将ARP缓存先清空，用管理员权限打开命令提示符，用arp -d命令清空arp缓存。
在这里插入图片描述

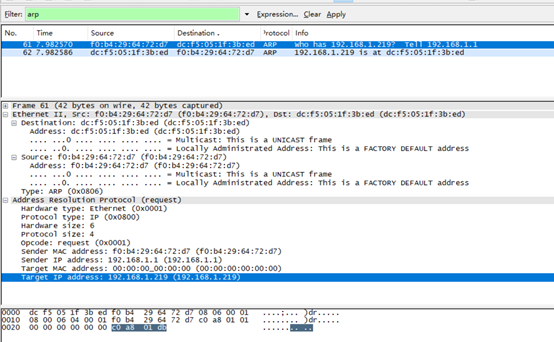

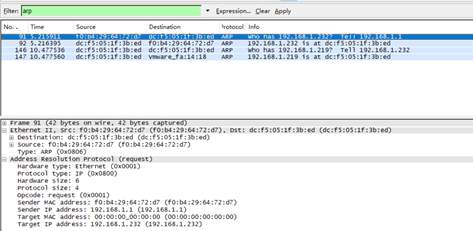

用浏览器访问www.gzhu.edu.cn, 捕捉到ARP报文

ARP 报文被封装在以太网帧的头部中传输，如图所示，是ARP 请求报文头部格式。根据ARP 报文格式知道，所抓报文所在的硬件类型是以太网；协议类型是ip协议；硬件地址长度为6 字节；协议地址长度为4 字节。

（3）捕捉ping过程中的ICMP报文，分析结果各参数的意义。

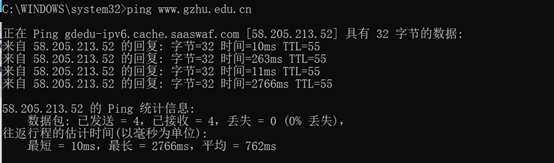

先运行抓包程序，在命令行模式下输入“ ping www.gzhu.edu.cn”
在这里插入图片描述

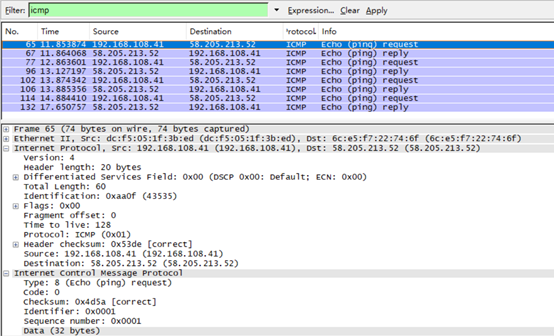

ping 结束后，停止抓包程序，并在ethereal中的“ Filter”域中输入关键字“ICMP”，点击“ Apply ”按钮，将非ICMP 数据包过滤掉。

Source：源ip地址是192.168.108.41，Destination：目标地址是58.205.213.52。查看数据包内容窗口中的“ Internet Control Message Protocol”，可以看到该ICMP 数据包的协议类型为8(Echo （ping）request)，为请求类型，如果是回复类型则为8(Echo （ping）reply)。
代码为0(Code 0)，表明是一个ICMP 请求所指定的目的IP 地址。
Sequence number：序列号，checksum：校验和。

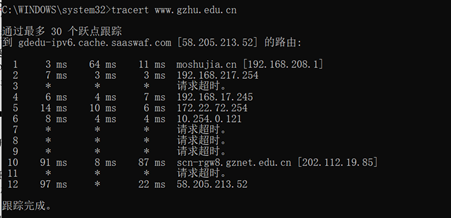

（4）捕捉tracert过程中的ICMP报文，分析跟踪的路由器IP是哪个接口的
在这里插入图片描述

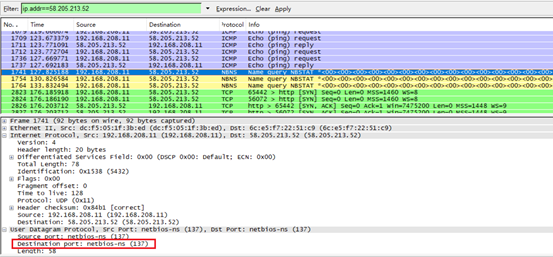

如下图所示，每个报文发三次，前面三个的time to live都为1,再下去三个为2，依次类推。

tracert命令依靠ICMP协议来实现的，数据报从路由器发出之后。每经过一个路由器，便会在该数据报的选项字段中增加该路由器的地址信息。当这条信息到达目的主机的时候，便会生成一条新的ICMP数据报，这个数据报记录了刚才所经过的路由信息，返回给源主机，这样源主机就知道了刚才所经过的路由信息。由上图可得路由器的端口为137。

（5）捕捉并分析TCP三次握手建立连接的过程。
打开ethereal，启动抓包程序，然后打开浏览器，进入www.gzhu.edu.cn。结束后，停止抓包程序，并在ethereal中的“ Filter”域中输入关键字设置过滤条件ip.addr== 58.205.213.52 and tcp 。

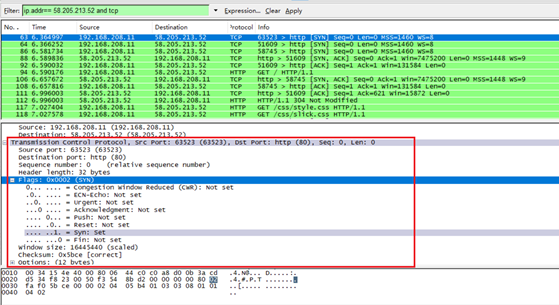

第一次握手：本机向目的地址发出连接请求，同步位SYN=1，初始序号seq=0（随机/默认）。如下图
在这里插入图片描述

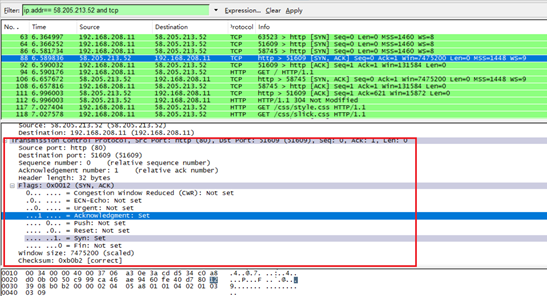

第二次握手：目的主机收到请求连接的报文，同意连接，ACK（确认）等于第一次握手中的SYN的seq+1，则ACK=1，此时seq=0（随机/默认）。如下图
在这里插入图片描述

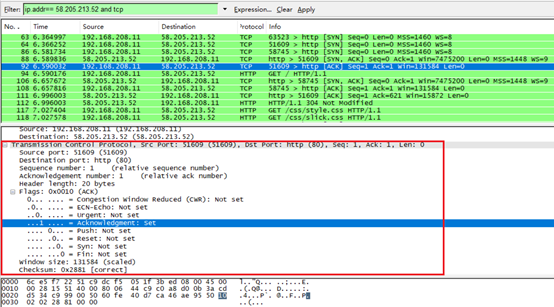

第三次握手：本机收到目的主机的同意连接的报文，给目的主机回复确认收到的信息。ACK置1，ACK等于第二次握手中的SYN，ACK的seq+1，则ACK=1，seq等于第一次的值加一，则seq=1。如下图

（6）捕捉整个FTP工作工程的协议包
对协议包进行分析说明，依据不同阶段的协议分析，画出FTP工作过程的示意图

先搭建FTP服务器，选用一台电脑作为FTP服务器，客户端的在同一局域网内的任意电脑都可以，这里我用虚拟机实现。（我这里的是一些主要步骤，想要更详细的话可以去网上查）

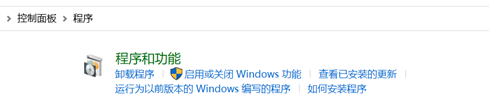

打开控制面板->程序->启动或关闭window功能->勾选FTP服务器
在这里插入图片描述

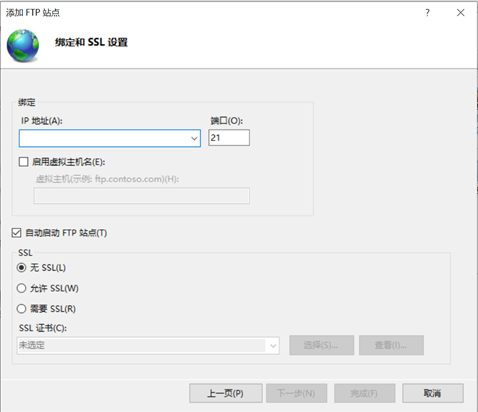

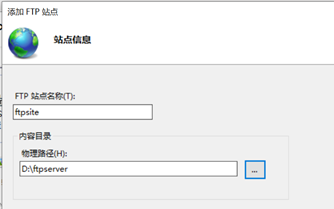

之后打开IIS管理器，添加FTP站点

输入本机的ip地址，设置权限，FTP服务器就搭建完成了。
这时同一局域网下的主机就可以在浏览器输入ftp:// +ip地址来访问文件。
搭建服务器需要关闭防火墙

a… 地址解析ARP协议执行过程
1、根据客户端上的ARP缓存内容检查TCP服务器的MAC地址
2、如果客户端在缓存中找不到映射，将会发送ARP请求帧广播到本地上所有主机
3、TCP服务器确定请求帧的IP地址与自己的IP地址匹配，将客户端的IP地址和MAC地址添加到ARP缓存
4、TCP将客户端MAC地址发回客户端
5、客户端收到TCP的ARP回复，更新ARP缓存
在这里插入图片描述

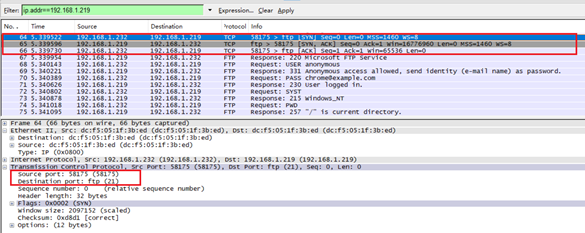

b. FTP控制连接建立过程
主机A 向B 发送请求. 主机B 接受请求发回信息,FTP 建立。三次握手建立连接。
端口58175为本机的一个随机端口，21为FTP的控制连接的端口
源地址192.168.1.232为FTP客户端，目的地址192.168.1.219为FTP服务器端
在这里插入图片描述

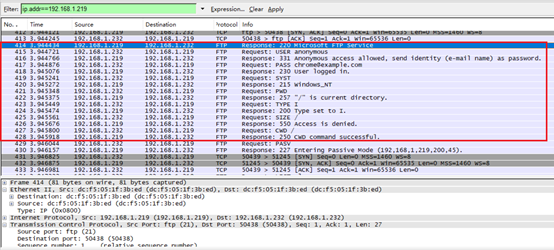

c . FTP 用户登录身份验证过程

d. FTP 数据连接建立过程

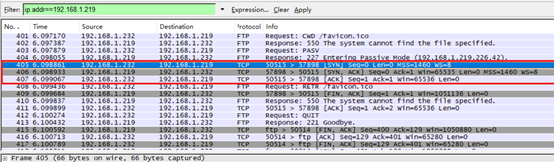

主机的数据连接端口是随机端口号加一，变成50515，服务器数据连接端口为57898， TCP三次握手建立连接

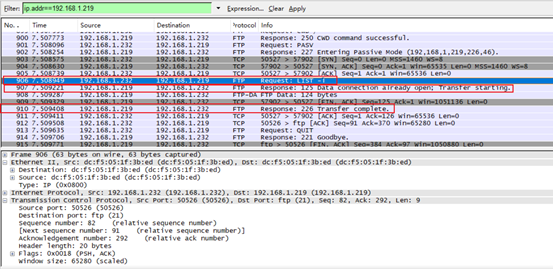

e. FTP数据传输过程

(1)LIST列举目录中的所有文件
(2)125服务器：开始传输
(3)226 传输完成
在这里插入图片描述

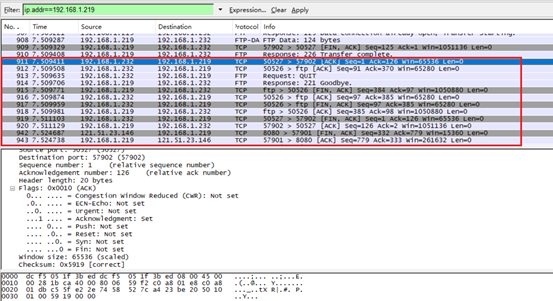

f. FTP连接释放过程（包括数据连接和控制连接）

先释放数据链接再释放控制链接

FTP工作过程的示意图
在这里插入图片描述
首先FTP Client发起对FTP Server的连接建立。FTP Client将利用公开的FTP Server 的熟知端口号，请求连接建立。第一阶段建立的是控制连接（control connection），FTP Server控制连接的熟知端口号为21。控制连接用与发送FTP命令，接收FTP Server的应答。在控制连接之后，将进入建立数据传输连接阶段。FTP Server熟知数据传输连接端口号为20。在数据传输连接建立之后，FTP Client就可以从FTP Server下载或上传文件了。
