1. 简介

        用例图是由角色和用例组成动态视图。

2. 作用

• 用例图是系统的蓝图，传达系统的设计意图。
• 描述系统的功能，简明扼要地表达系统做什么。
• 描述角色与角色、角色与用例、用例与用例之间的关系。
• 描述用户和系统之间的交互。

3. 元素

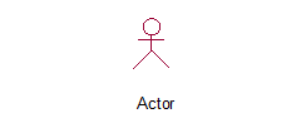

• 角色（Actor）：与应用程序或系统进行交互的用户、组织或外部系统用户、组织、外部系统。

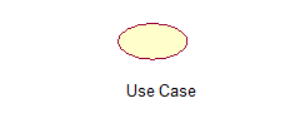

• 用例（Use Case）：系统提供的服务，即系统功能。

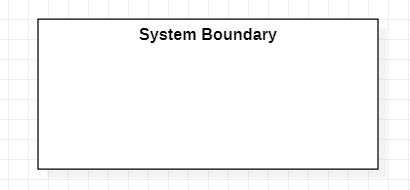

• 系统边界（System Boundary）：系统界限。

• 关系（relationship）：关联、泛化、依赖。

4. 关系

4.1. 关联

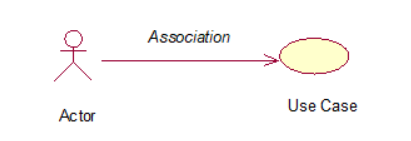

        描述角色与用例之间的关系，表示消息的传递。

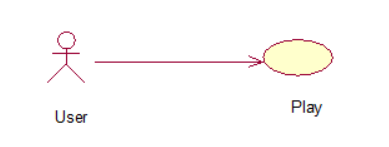

荔枝：

4.2. 泛化

        描述角色与角色之间、用例与用例之间的继承关系。

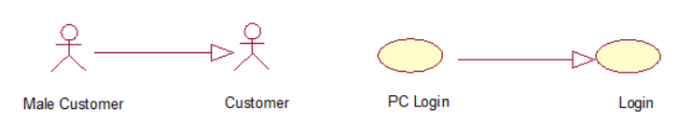

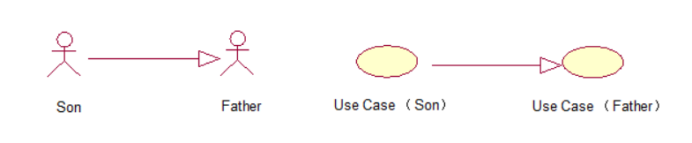

荔枝：

4.3. 依赖

        依赖关系很多，如经常使用的是包含（include）、扩展（extend）、源于（drive）、拥有者（owner）、精化（refine）。在实际项目开发中，常用到的依赖关系是include和extend，使用UML图表示如下：

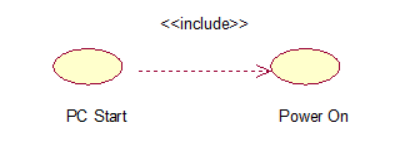

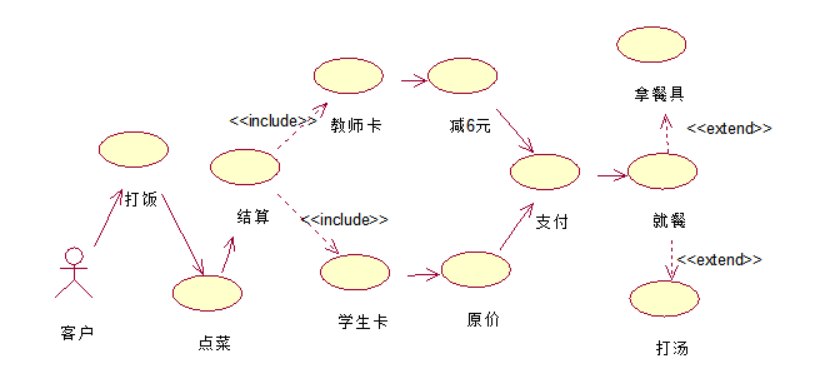

• 包括（include）

• 扩展（extend）
