一 用例图

1 用例间的关系

包含、扩展、泛化。

三者都属于依赖关系。

2 箭头方向

(1)  包含关系，基用例依赖它所包含的用例，箭头指向包含用例。

(2)  扩展关系：扩展用例依赖基用例，它由基用例触发出来的，箭头指向基用例。

(3)  泛化关系：儿子依赖父亲，箭头指向父亲。

3 三者的区别

●泛化侧重表示子用例间的互斥性（子用例不可同时发生）；它必定发生，如审批泛化出工资调整审批、请假审批。
●包含侧重表示提供间接性的服务；它必定发生，如发送邮件包含在修改密码中，又包含在其他通知业务中。
●扩展侧重表示选择性的触发；基用例必定发生，但扩展用例某些情况下才发生。如查询某个表，扩展出导出这个表的EXCEL。

二 用例文档

参考网站：

(1) 关于用例、前置条件等的理解——蓝叶菱的专栏——CSDN

(2) 2016用例描述模板

(3)UML用例规约——CSDN

(4)uml用例图——电脑玩物

内容较多，欲详细了解请直接到原网址学习。此处只列举小编容易出错的地方，以作学习笔记之用。

1 用例模板

• 1 用例名
• 2 迭代
• 3 综述
• 4前置条件
• 5 触发器
• 6 基本事件流
• 7 备选路径
• 8 后置条件
• 9 业务规则
• 10 注释
• 11 作者与日期

       用例名：用例名为用例提供了一个唯一标示。它要用动/宾格式书写，并且要充分，达到最终用户能够明白用例中描述的是什么。

      前置条件：

        把它们看做是看门人，它阻止参与者触发该用例直到满足所有条件（说明在用例触发之前什么必须为真）

              <1> 用例开始之前，某些条件必须为真。但是它们不是启动用例的触发器。

              <2> 该用例本身不会去检查该条件，调用者检查。

       主流程：主流程一定是你希望的流程，你认为用户最顺利操作你的产品的流程，那么它就是主流程。很多Pd在写UC的时候。主流程无比复杂，里面加入无数的判断，就是因为这一点上没有明确。我自己的感觉是，往往一个UC，主流程可能很短，而分支流程会比主流程多，而且复杂。

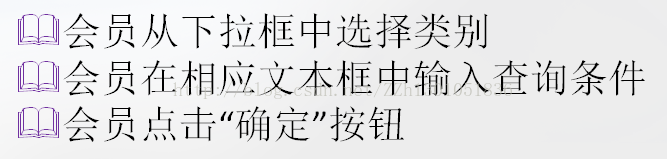

         注意：不要涉及界面细节（下面是反例）



        后置条件：

       (1) 对于有多个事件流的用例，则应该有多个后置条件（用例执行后什么必须为真）

                (2)    用例执行结果“必须”为真的条件，也称为“附加条件”，非必需。若某用例不是必须为真，则没有后置条件。

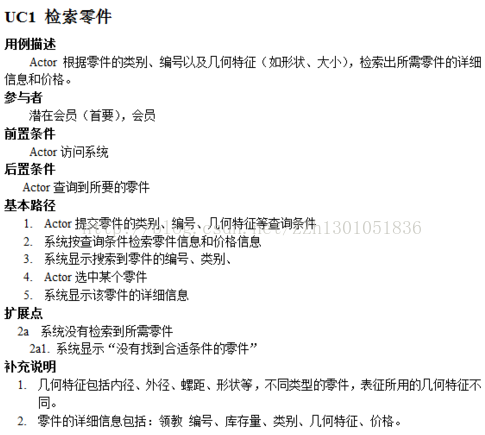

         其实对于上述两点，小编也仍存在一定的疑惑。所以，按照个人将后置条件理解为，正确处理完主流程后系统所处的状态。（可参照“参考网站2 2016用例描述模板”中的举例，如图1）

图1

{

前后置条件补充：

}
