旅游专题图制作

article/2025/3/19 0:47:00

一 数据源

从网上下载的全国各行政区域矢量图层、福建省九市矢量边界图、福建省公路矢量图、福建省河流矢量图、福建省铁路矢量图,其中,它们的投影坐标系为WGS84投影坐标系以及福建省2018旅游景点图。

二.专题地图设计过程

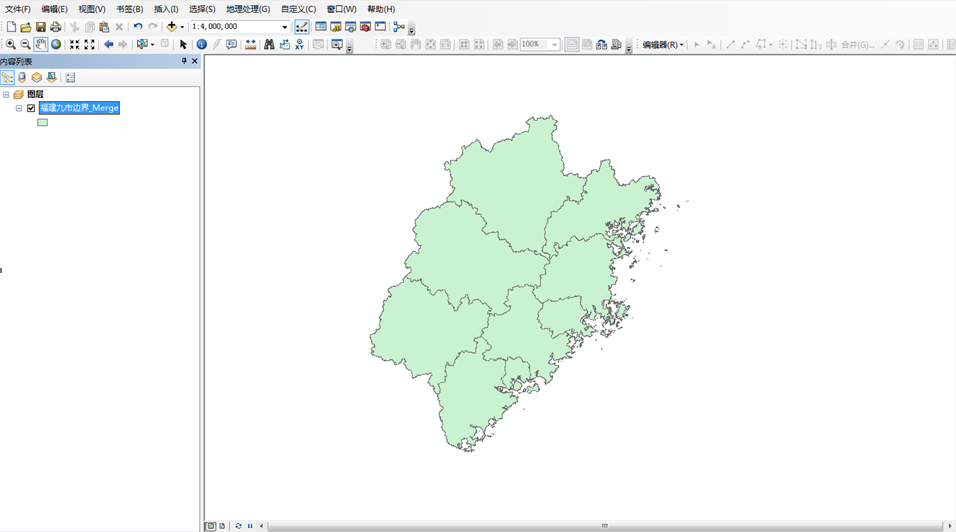

1.打开Arcgis 10.1软件,加载福建省九市矢量边界图

在这里插入图片描述

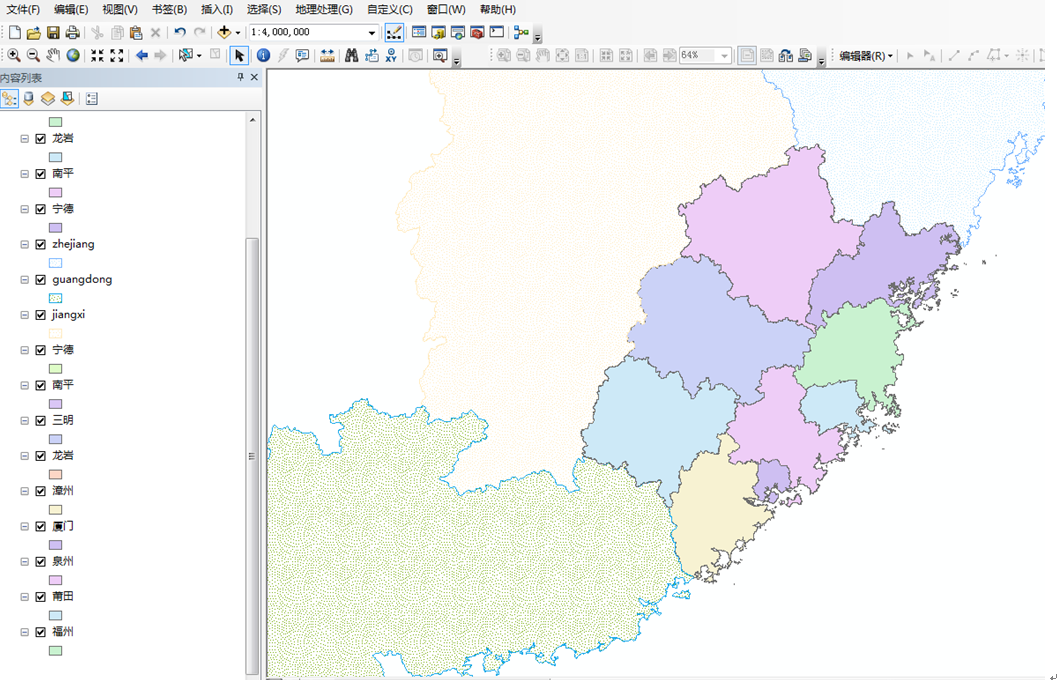

2.分别选中九个城市,并且利用数据—导出数据操作将九个城市分别导出至单独图层并进行显示与配色,同时加载其相邻省份的矢量边界,并进行填充配色:
在这里插入图片描述

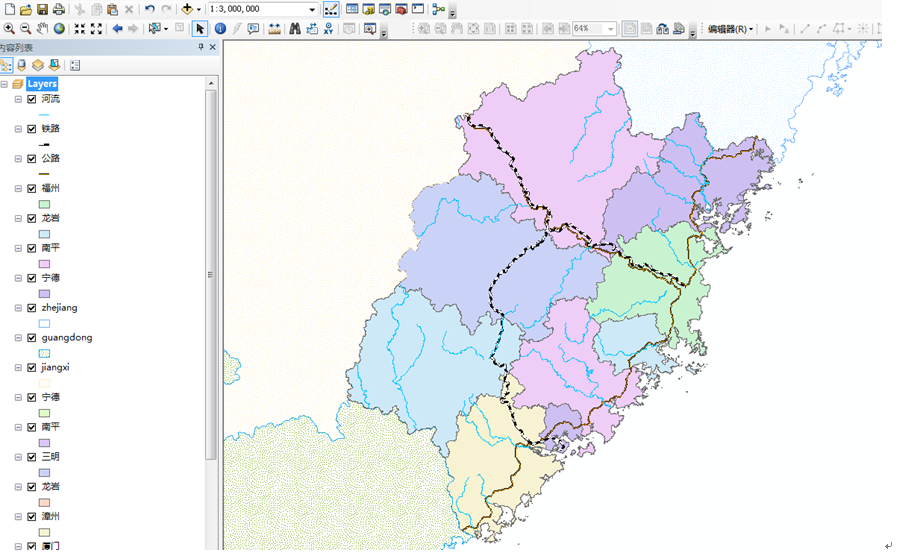

3.用福建省矢量边界去裁剪所下载得到的福建省公路图、福建省铁路图、福建省河流矢量图,并加载进来,并选择合理的样式,如铁路样式、公路样式、河流符号样式,注意它的符号以及粗细和颜色的选择。
在这里插入图片描述

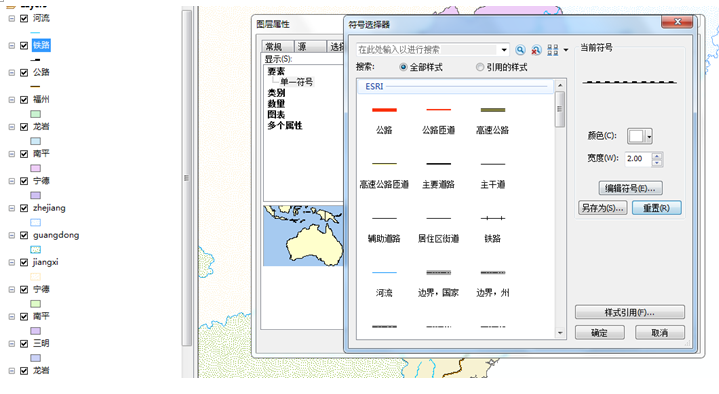

在符号选择器即可做相关的选择,例如铁路样式的选择:
在这里插入图片描述

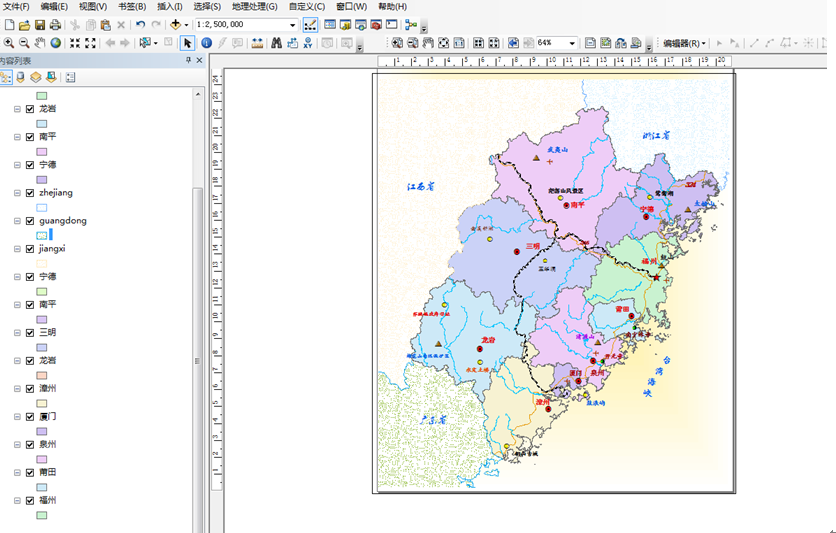

4.参照上面方法,依次添加公路矢量边界、河流矢量边界,并按一定的合理规范进行符号化显示。参照2018年福建省旅游景点图然后依次加上寺庙、城市驻地、山峰、机场、旅游景点这些符号以及旅游景点的相对应的名字。

在这里插入图片描述

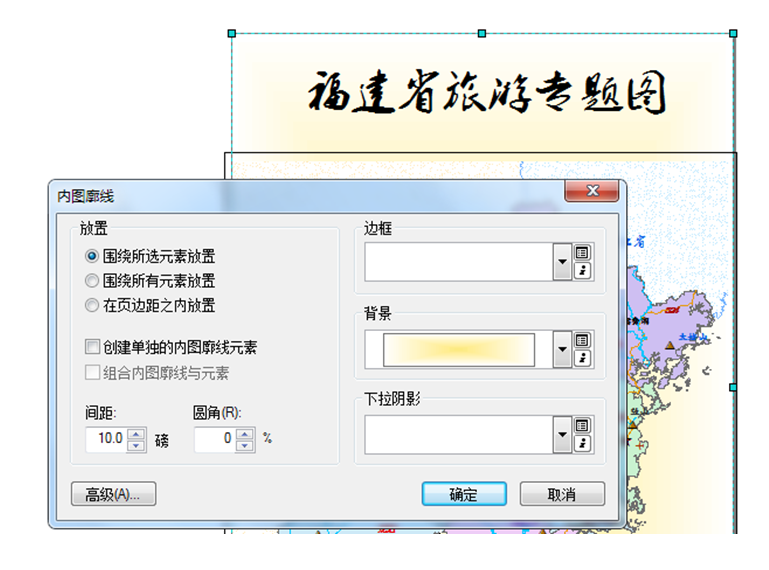

5.接着加入一些其他的图形整饰要素,例如比例尺、指北针、图名、图例、图框等要素制成专题地图,注意图幅的布局应该合理,颜色以及符号大小搭配要符合规范。其中标题处可以设置一定的分隔边框并进行背景颜色的填充:
在这里插入图片描述

形成的福建省旅游专题图如下,要注意图幅的合理布局,并在末尾加上自己的名字等信息,然后进行打印输出:
在这里插入图片描述
三.总结
福建省有许多的旅游景点,它分布于各个城市中,如泉州、厦门等地。做一张比较合理规范的专题地图,可以让人们很清楚直观地看到各旅游景点的分布,为旅游出行者提供方便。

利用Arcgis10.1软件进行专题地图的制作,特别是如何在图幅上合理安排图名、比例尺以及一些图幅整饰要素的添加都是十分重要的,让自己的制图美观且合理这项技能是每个地信专业的学生都该掌握的。
