ArcGIS Pro 专题图制作

article/2025/3/19 0:32:10

基于昨天已经符号化好的地图基础之上,今天主要操作一下专题图制作。ArcGIS Pro中专题图制作和Map中已经有了很大的改动,只要能够习惯ArcGIS Pro制图的方式,那制作的专题图比Map还是更加漂亮的,因为它提供的元素样式,文本样式更加丰富。

专题图制作

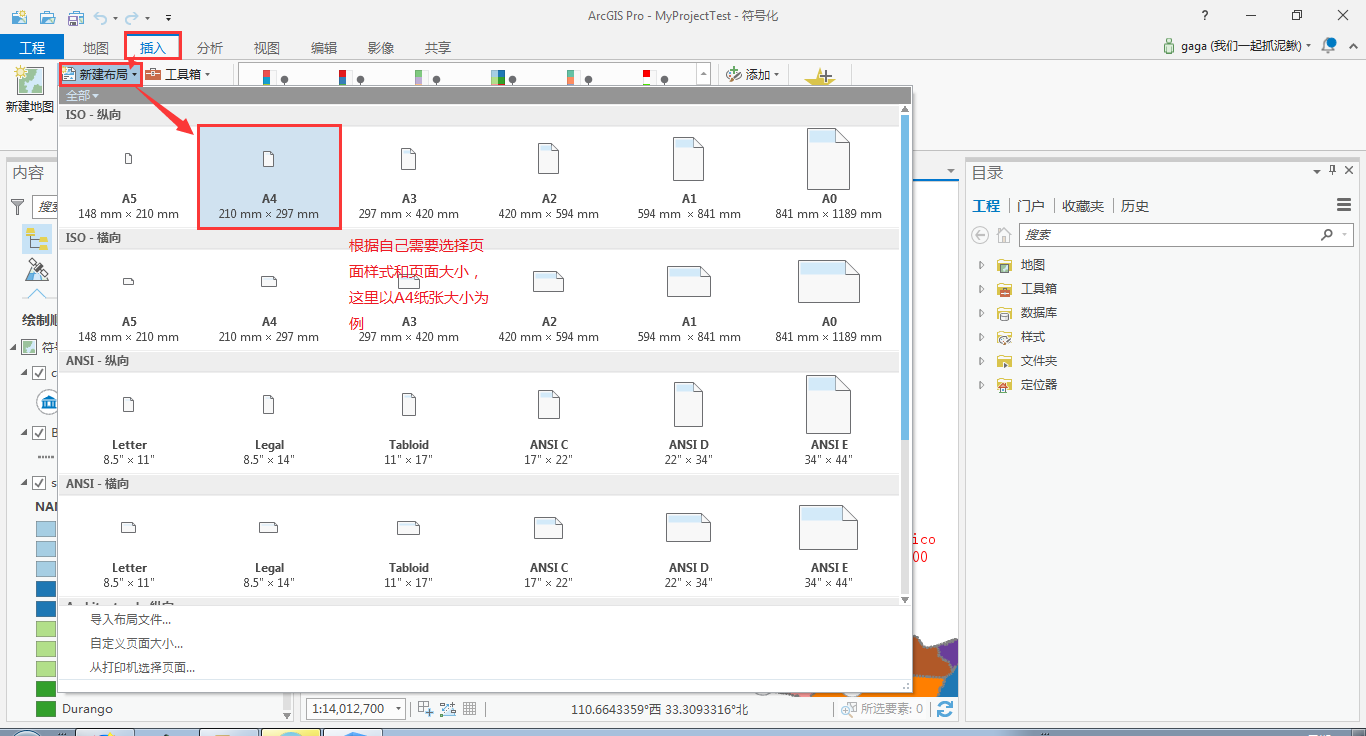

1、新建布局视图。(注:现在在地图视图窗口中已经不能切换成布局视图窗口了,要想打开布局视图窗口需要和新建一个地图一样,新建一个布局视图)

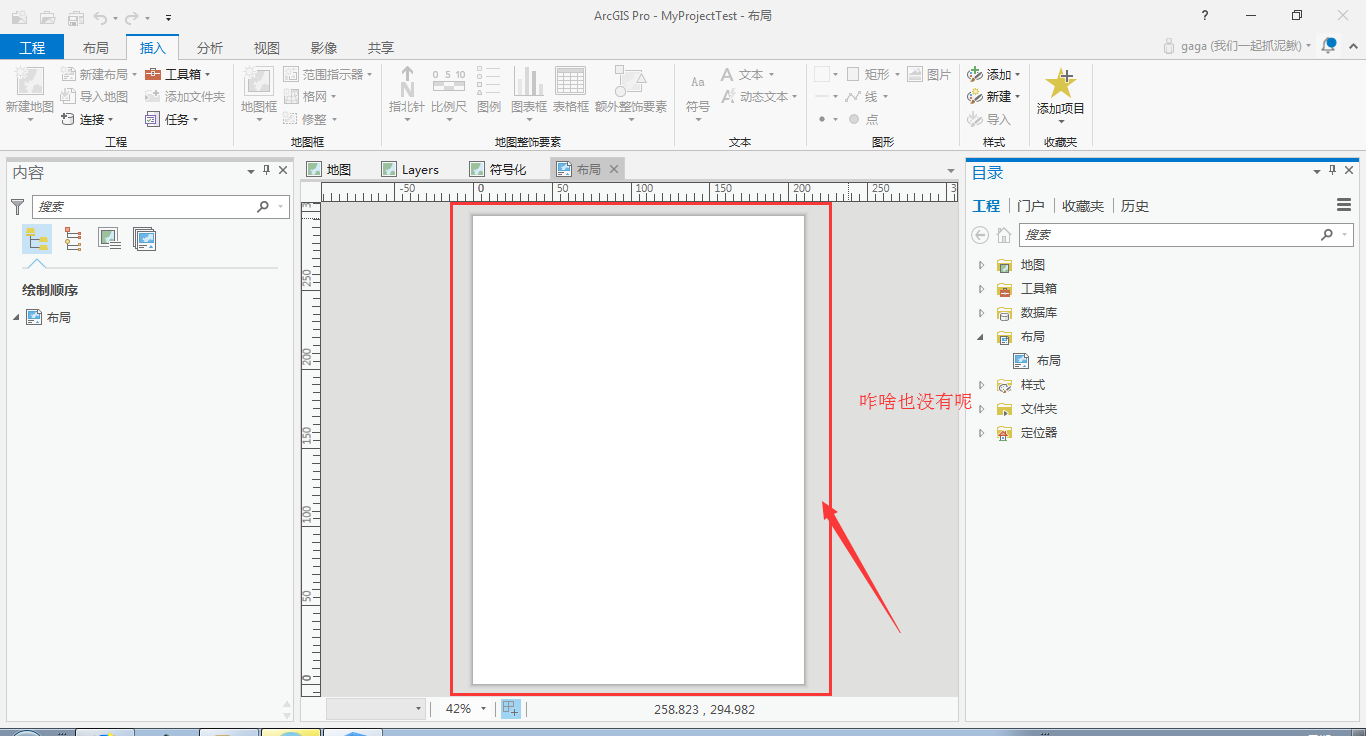

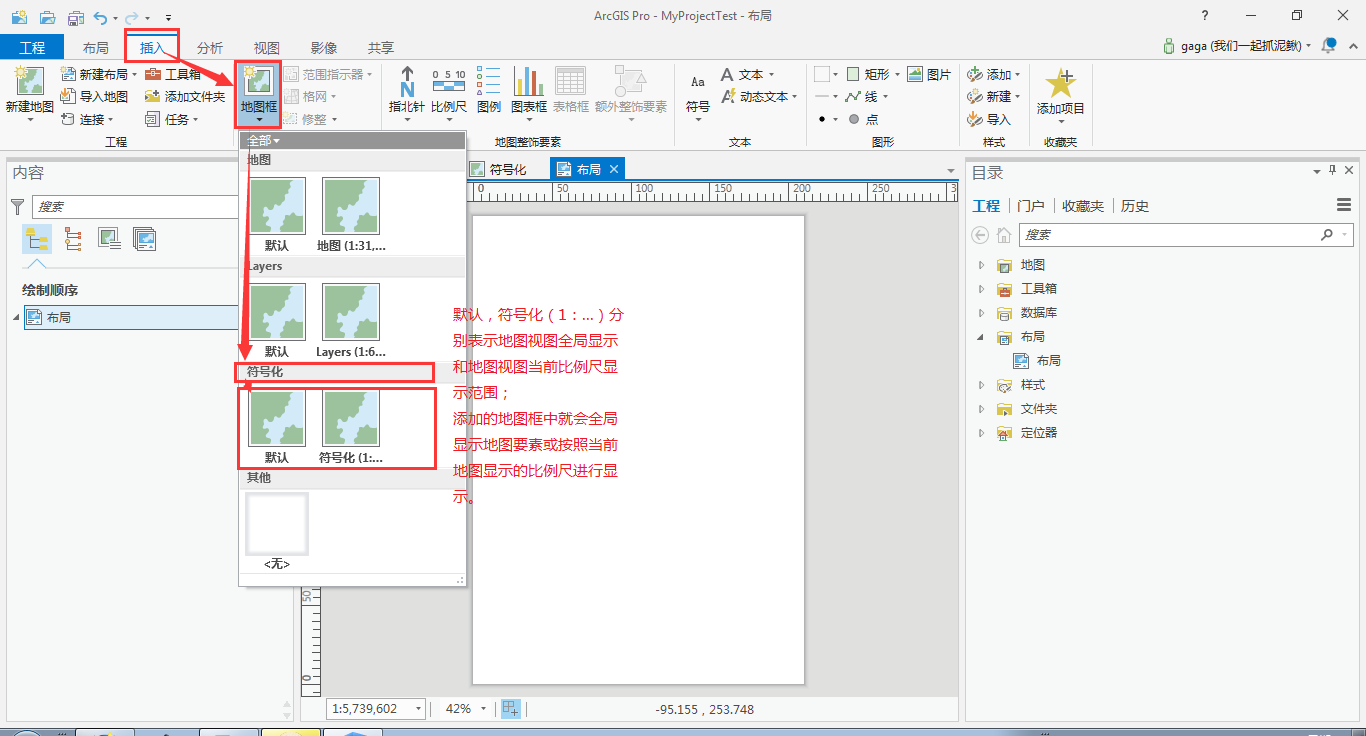

2、添加地图框,将需要制作专题图的地图添加到布局视图中。(注:如果不添加地图框的话,布局视图将没有任何显示内容,因为布局不知道需要制作哪幅地图的专题图,这和Map中差别很大的,但这样的改动,却更加合理,更容易我们对同一地图,制作多个专题图。)

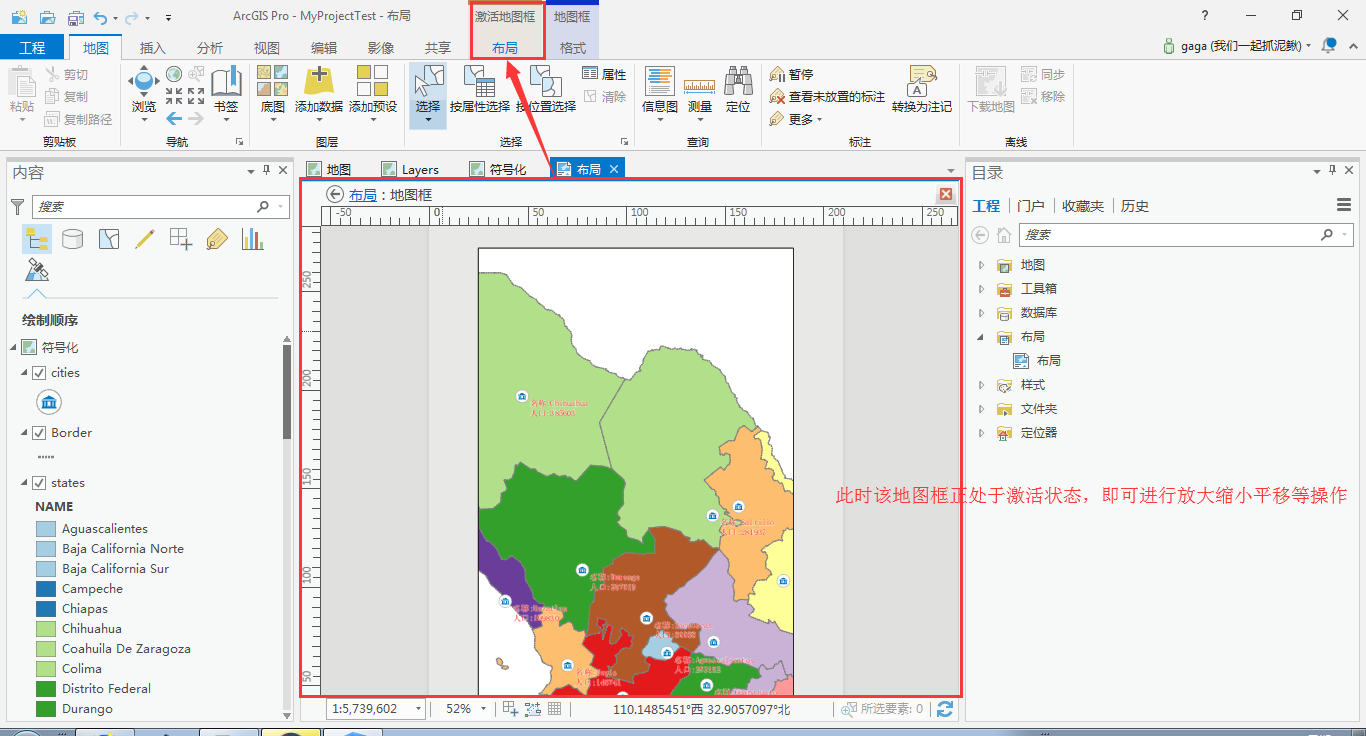

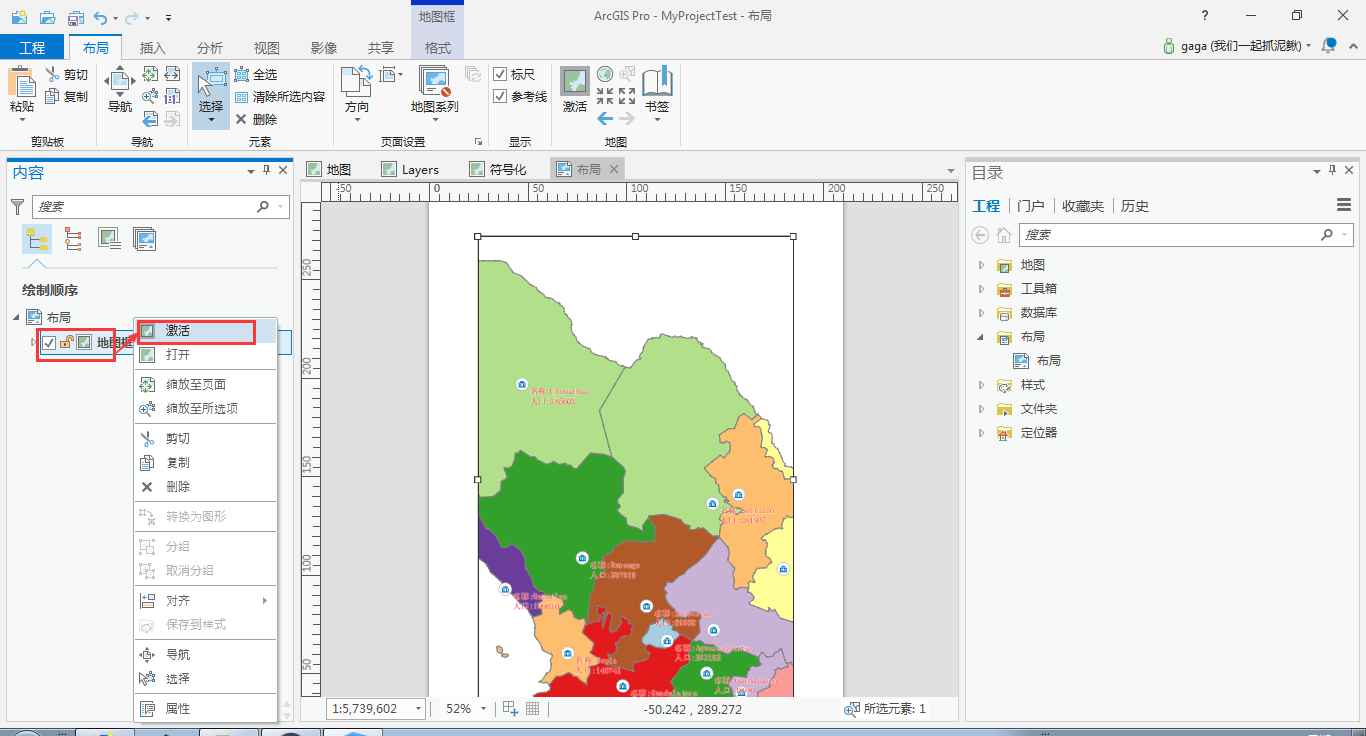

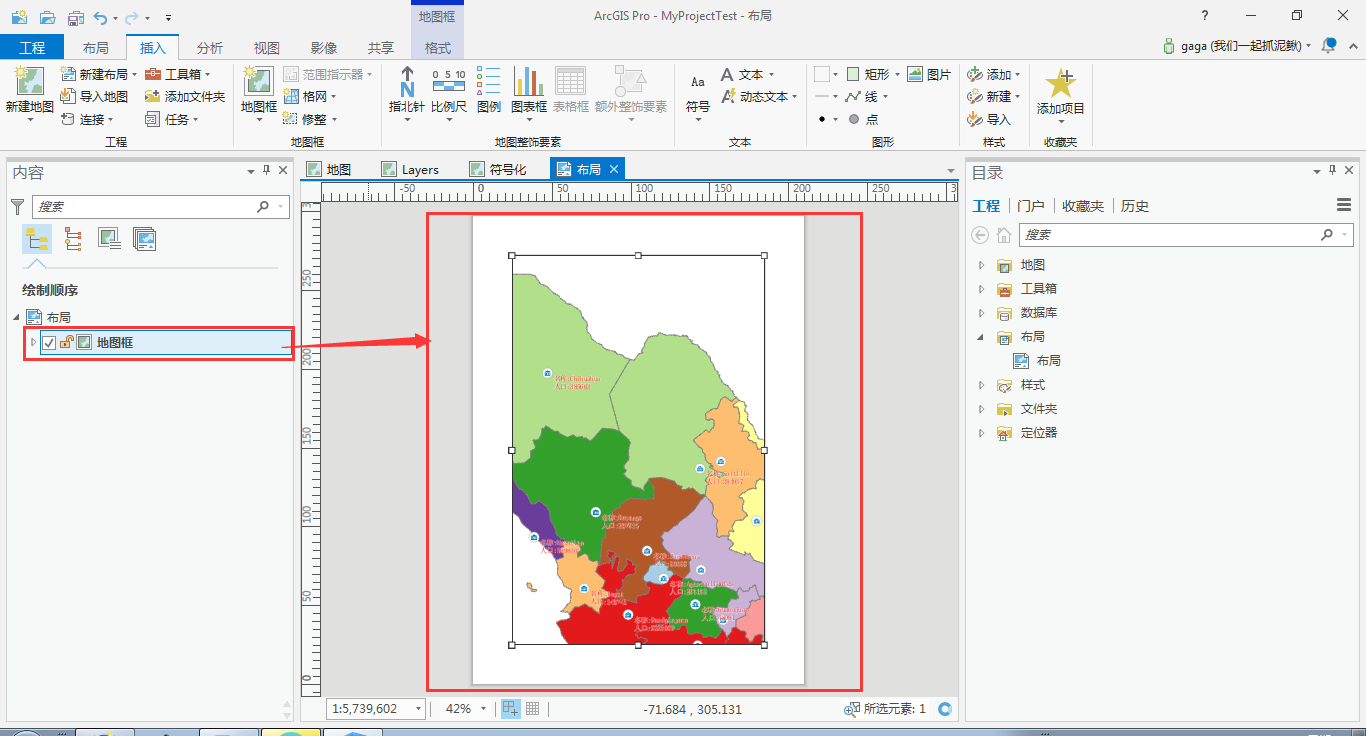

3、激活地图框。(注:在地图框没有激活之前是不可以导航布局视图中的地图的,这个导航的意思也就是放大、缩小、平移等操作,只有激活了地图框,我们才可以通过移动布局视图中地图的位置,使显示的位置更加的合理,但最重要的一点,在导航完成后,合理选择了地图排放位置,就必须关闭地图框激活状态)

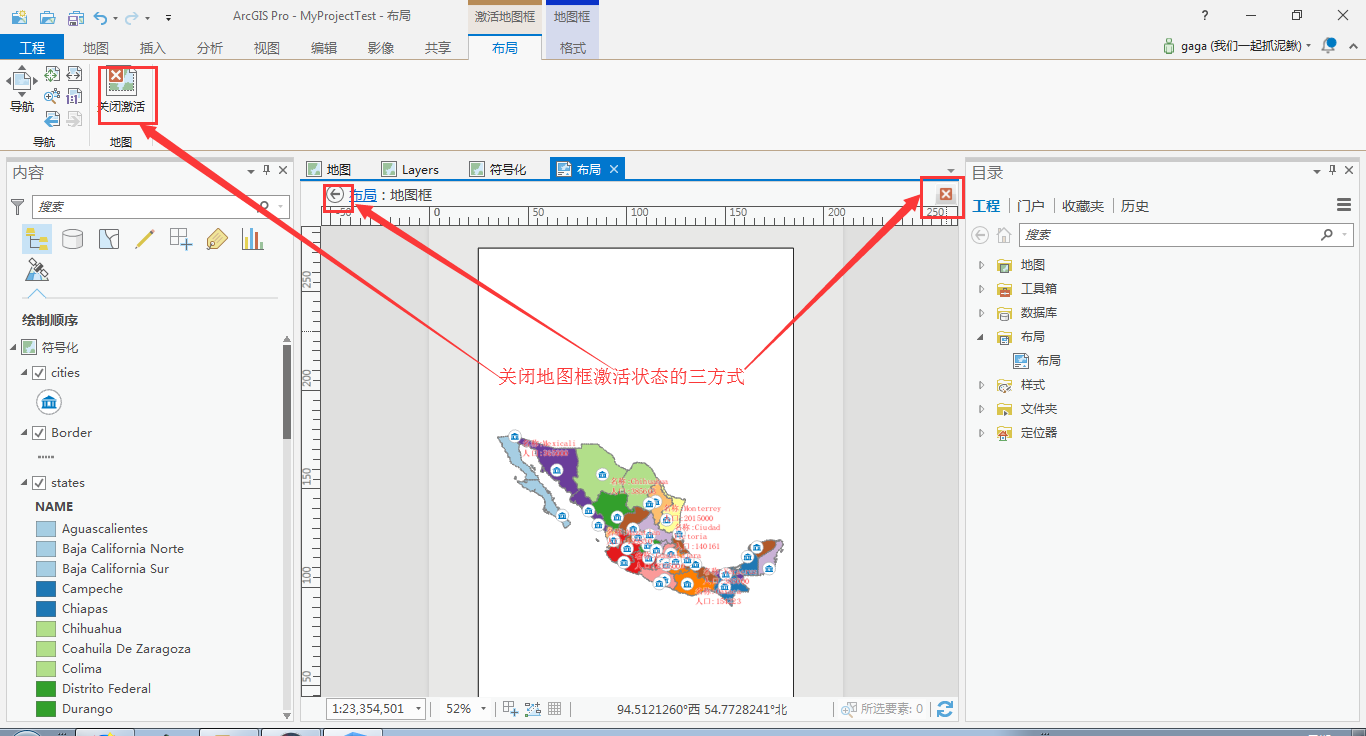

4、关闭地图框激活状态

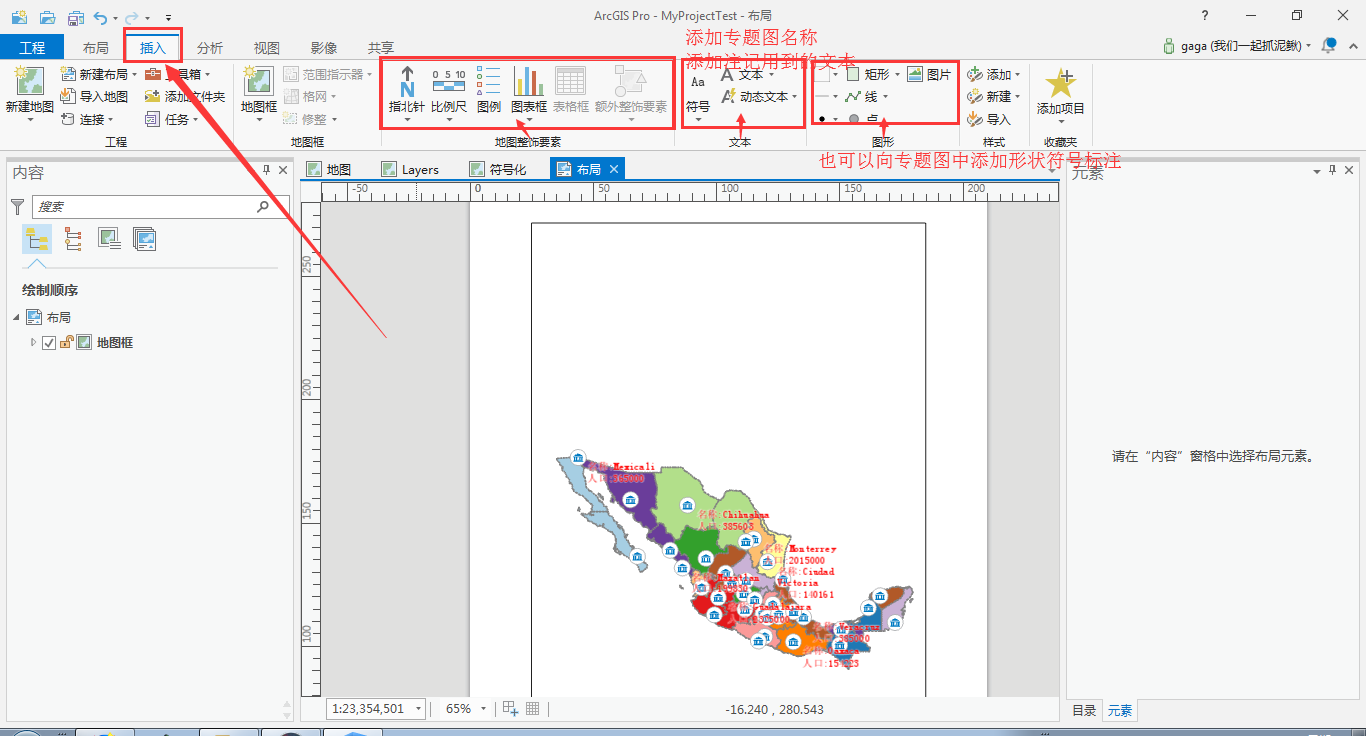

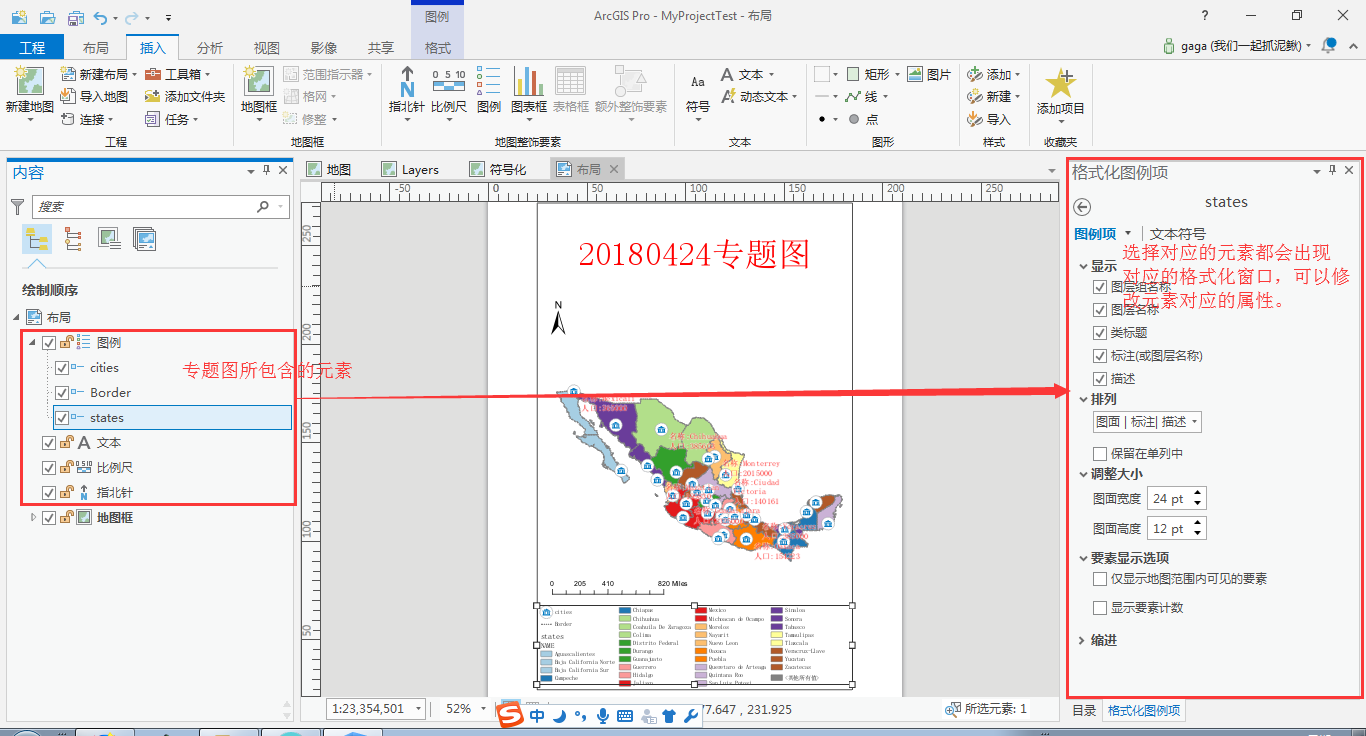

5、添加地图整饰元素、专题图名称、注记等元素。

发现一个小技巧

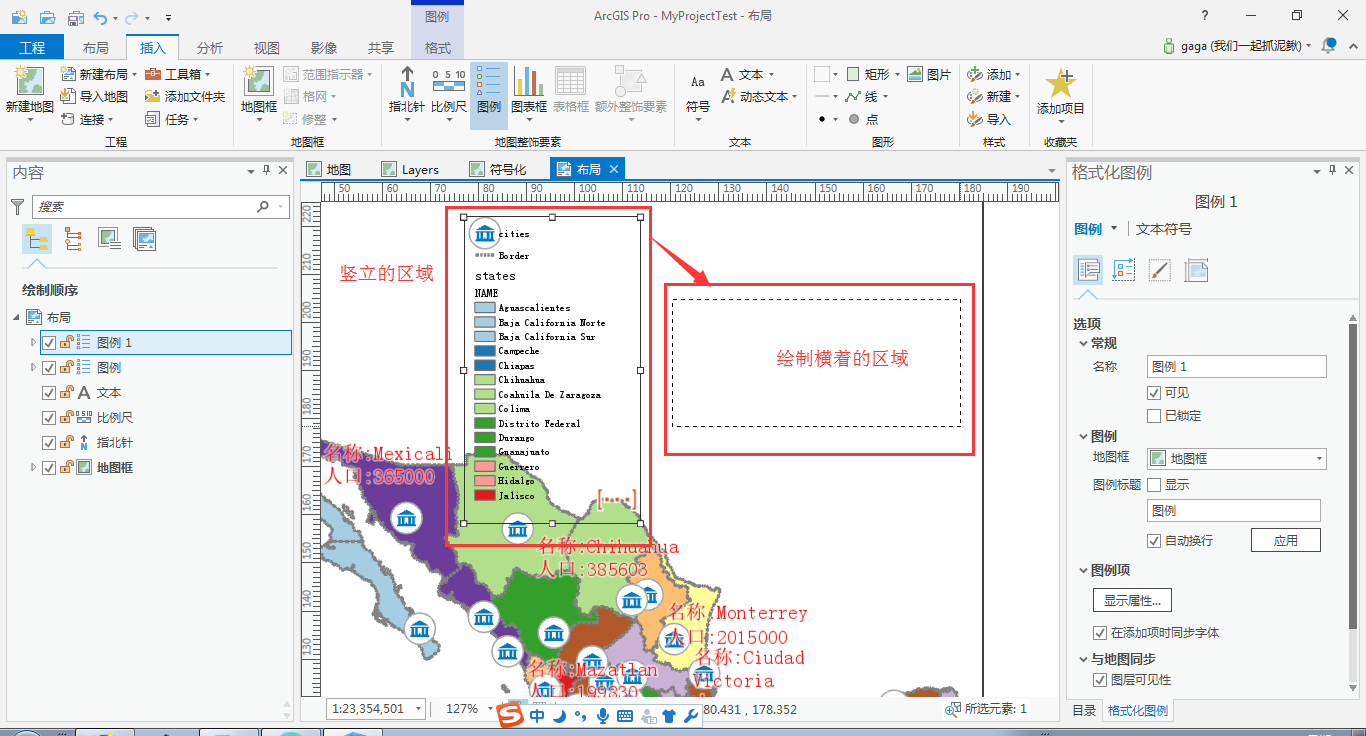

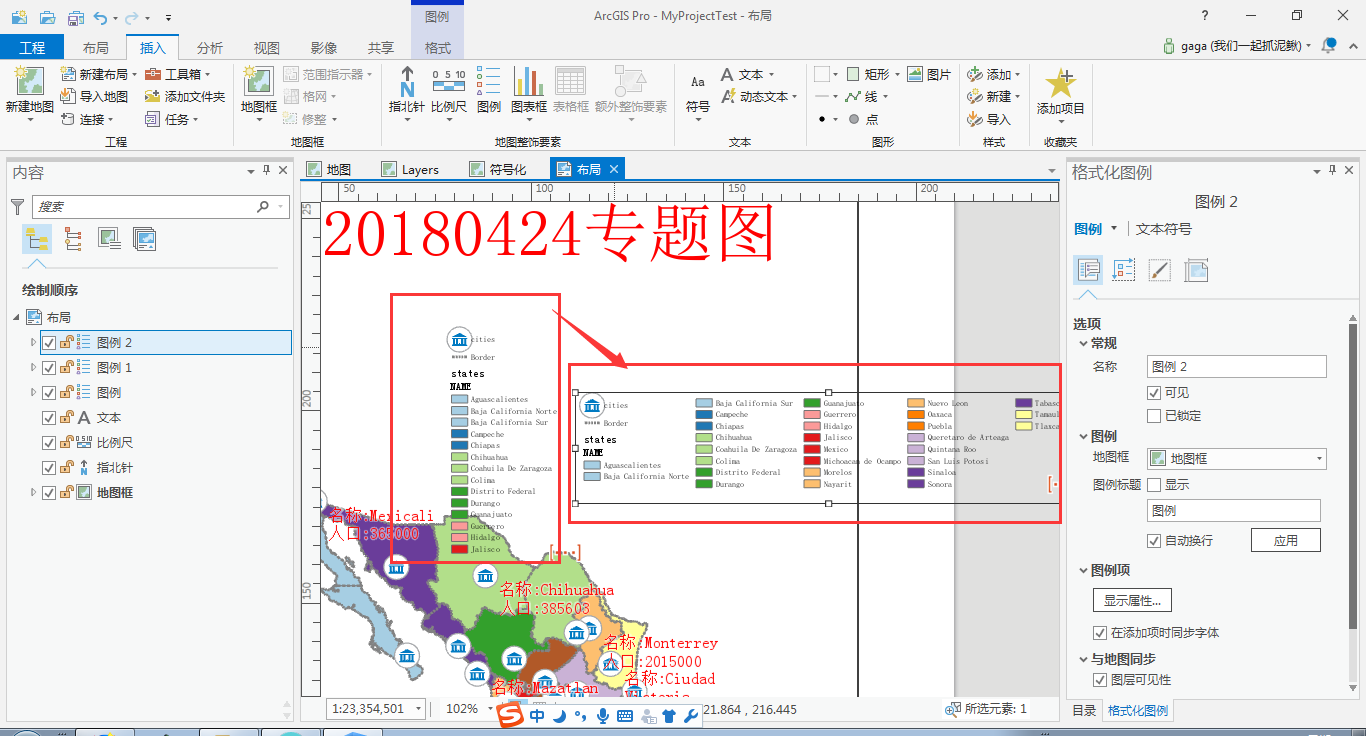

在添加图例的时候,若绘制的图例矩形区域是横着的,那么图例的内容也是横着排列;若绘制的区域是竖立的,那么图例内容排列也是竖立的;效果如下。

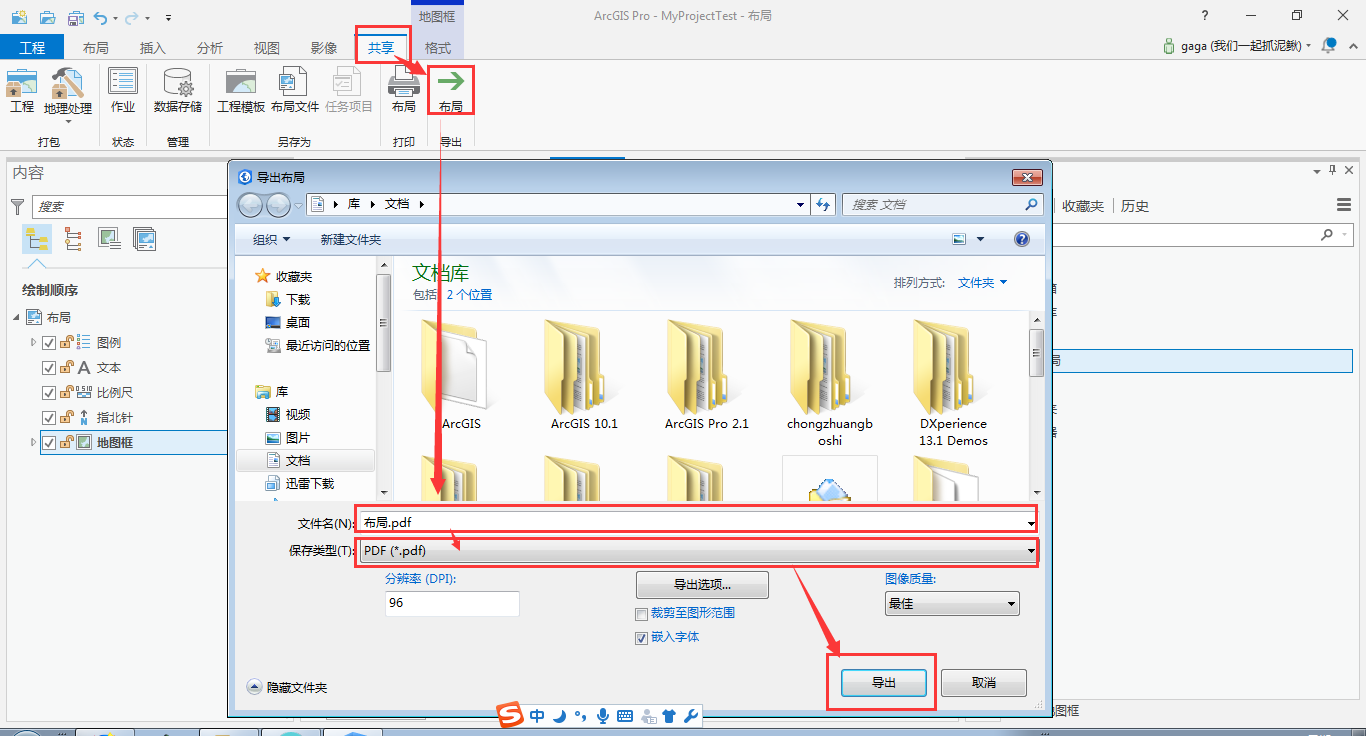

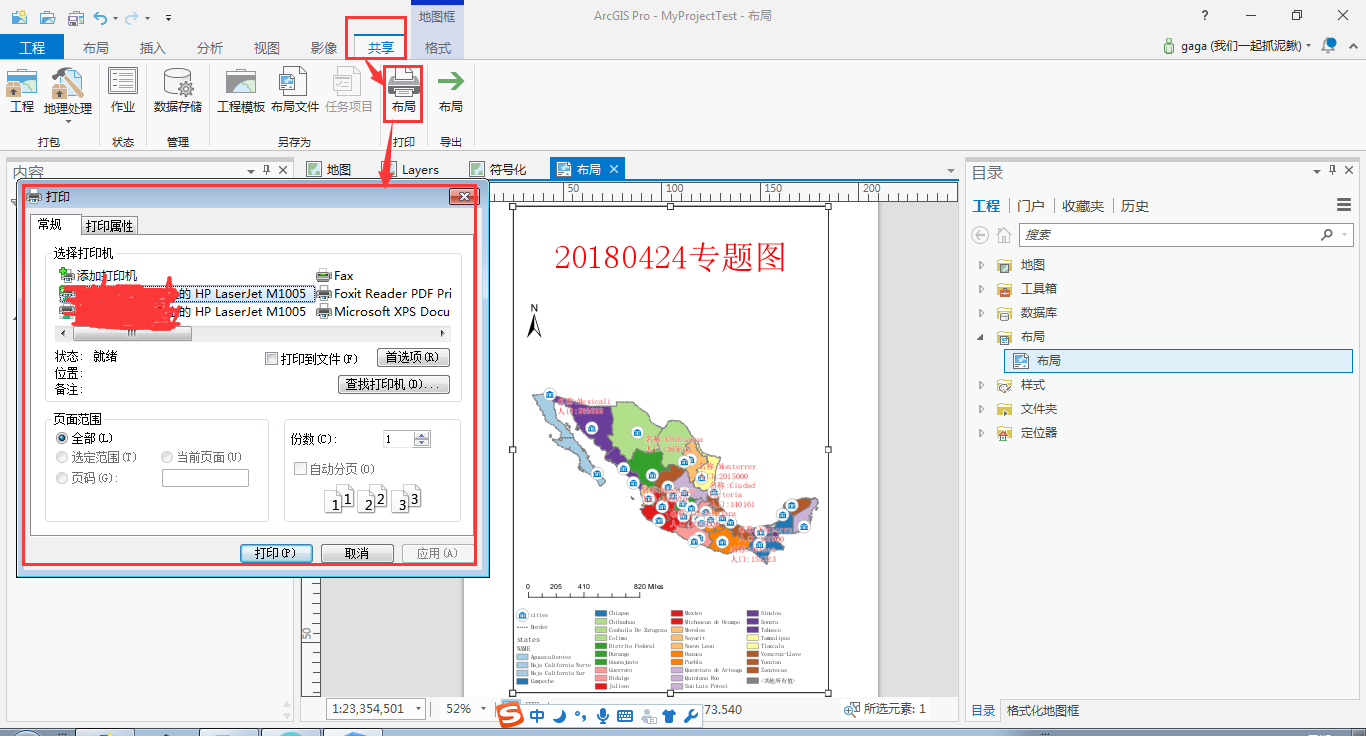

6、将制作好的专题图打印、导出。

导出为PDF效果图

至此,简简单单的专题图就完成啦。明天再瞧瞧创建数据和Map有什么不同吧。
