如何制作专题地图集

article/2025/3/19 0:39:39

你可能看到过类似下图的地图,作为一个GISer,有没有想过这些图是怎么做出来的。对ArcMap也很熟悉了,但是看到这些地图,第一感觉是用PS或是AI做的。即使ArcMap可以做出这些图,也是一个很麻烦的过程,或许Python编码实现更好些。

其实,不需要编码,ArcMap就能绘制出这些地图的,可以叠加多个图层,符号进行偏移就可以了。

先以图一为例,制作农作物受灾分布图。数据的属性表中需要有种植面积和受灾面积字段,如果这两个属性值存储在Excel表中,请先先考如何将属性挂接到图形上。

点击这里下载本文用到的数据。

###操作步骤:

Step1:准备
先将数据转点,以保证符号化后符号都在行政区内。使用GP工具要素转点(Feature to Point),勾选内部(可选)。

![](https://img-blog.csdn.net/20180417140003232?watermark/2/text/aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2NlaWJha2U=/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70)

Step2:制图

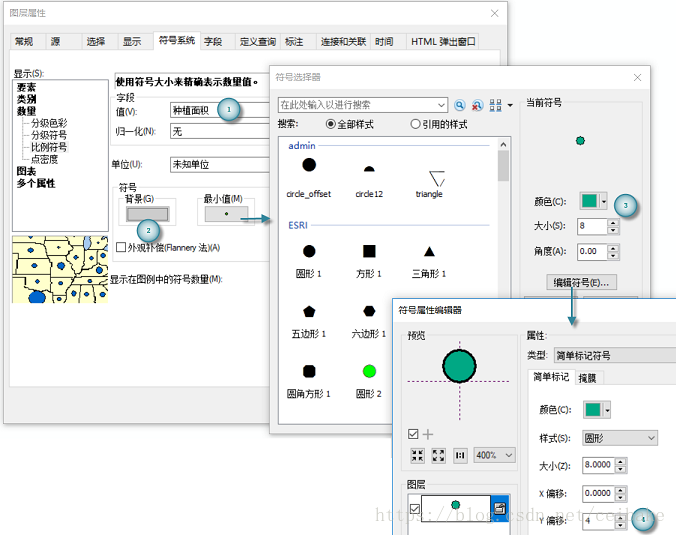

选择比例符号渲染方式。①字段选择种植面积,②符号最小值设为8,颜色设为绿色,③Y偏移量设置符号大小的一半,数值为4。

复制这个点图层,比例符号的字段值换为受灾面积,符号最小值设为1,颜色设为黄色,Y偏移量设为0.5。

Step3:标注

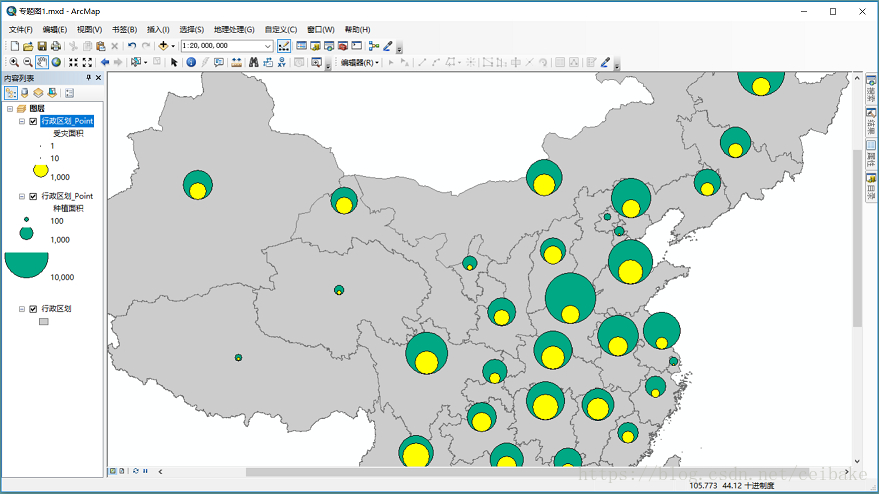

添加标注,标注在符号下方显示。

这里写图片描述

如果标注有重叠,可将标注转为注记,编辑注记的位置就可以了。

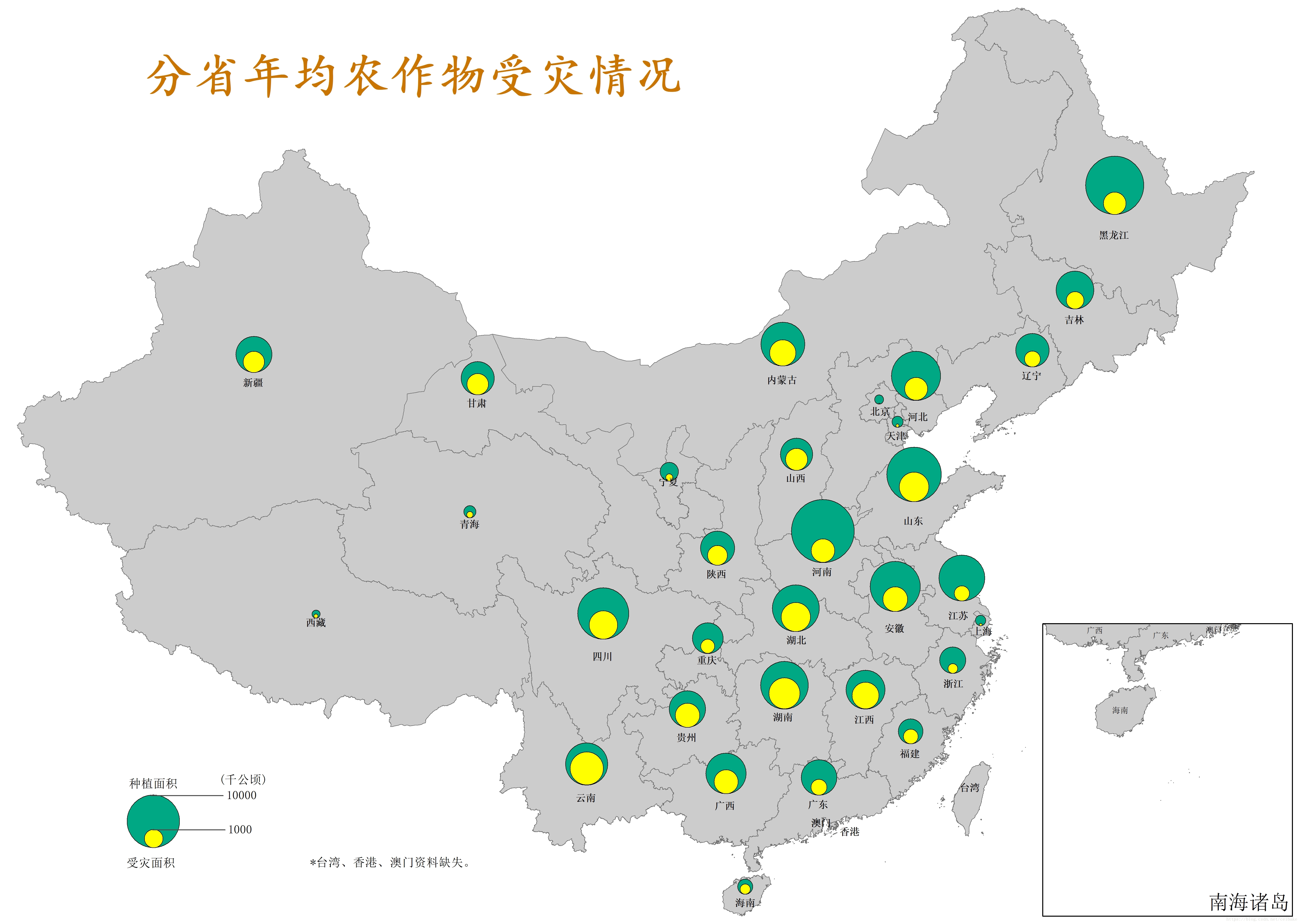

Step4:排版出图

添加图例,图名等内容。

完工。

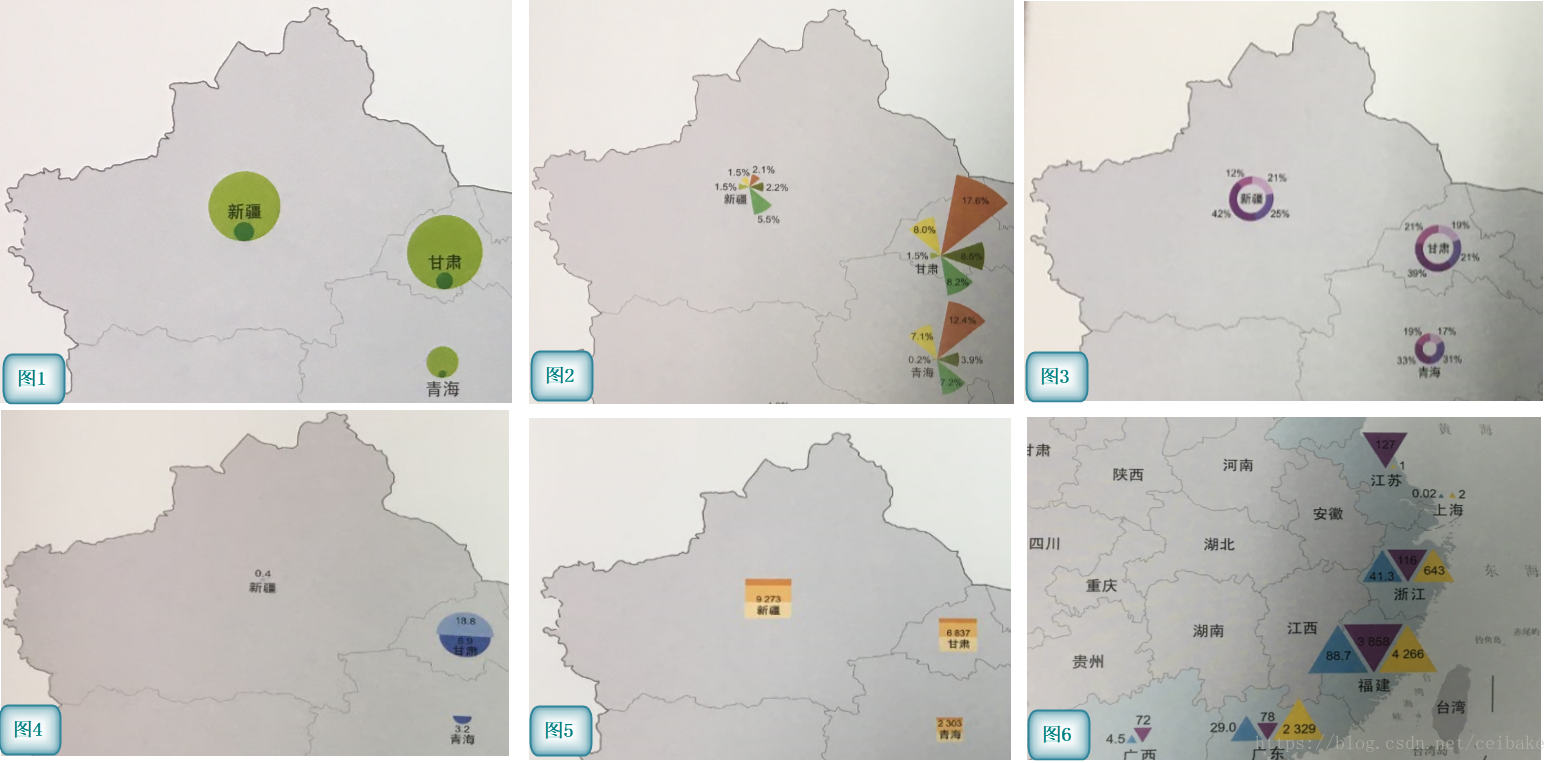

再说下其他几幅图制作的思路:

  • 图2:选择长三角形的符号,再设置符号的旋转角度。
  • 图3:制作饼图,再加一个图层,符号选择圆形,颜色为地图底色。
  • 图4:选择半圆符号,设置角度。
  • 图5:制作堆叠图,设置堆叠图的宽度。
  • 图6:选择三角形符号,再设置偏移量。

关于专题图还可以参考江苏省资源环境与发展地图集。

欢迎关注我的公众号~

在这里插入图片描述
###帮助文档:

使用类别绘制图层
使用堆叠图
使用比例符号
使用分级符号
使用饼图
将标注转为注记要素
