专题图的制作

  地图制作是数据可视化和表达输出的过程，利用ArcGIS可以制作精美的地图。

一般专题

单一符号

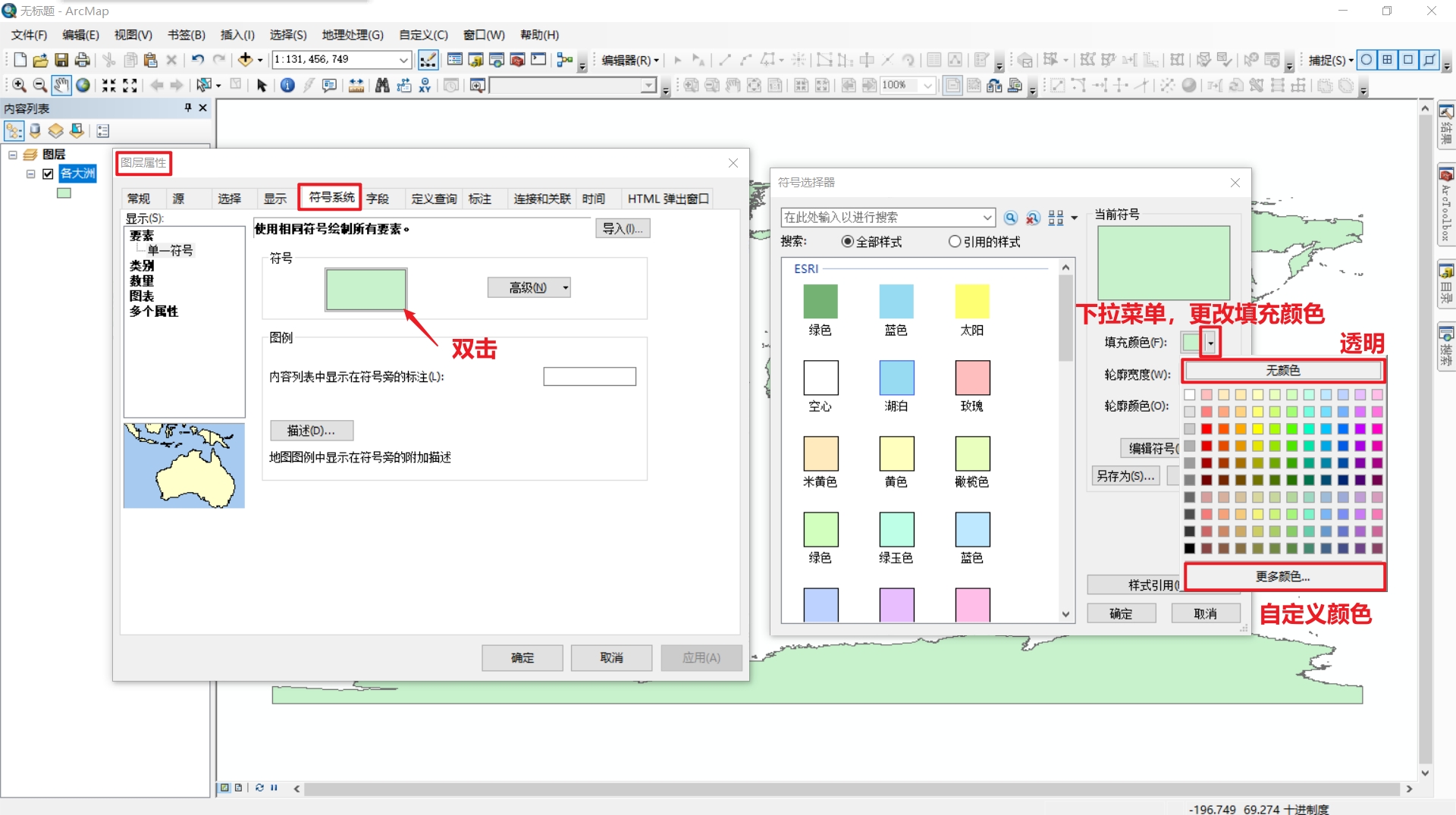

  • 右键图层【属性】，切换到【符号系统】，双击【符号颜色】，更改单一符号的颜色。

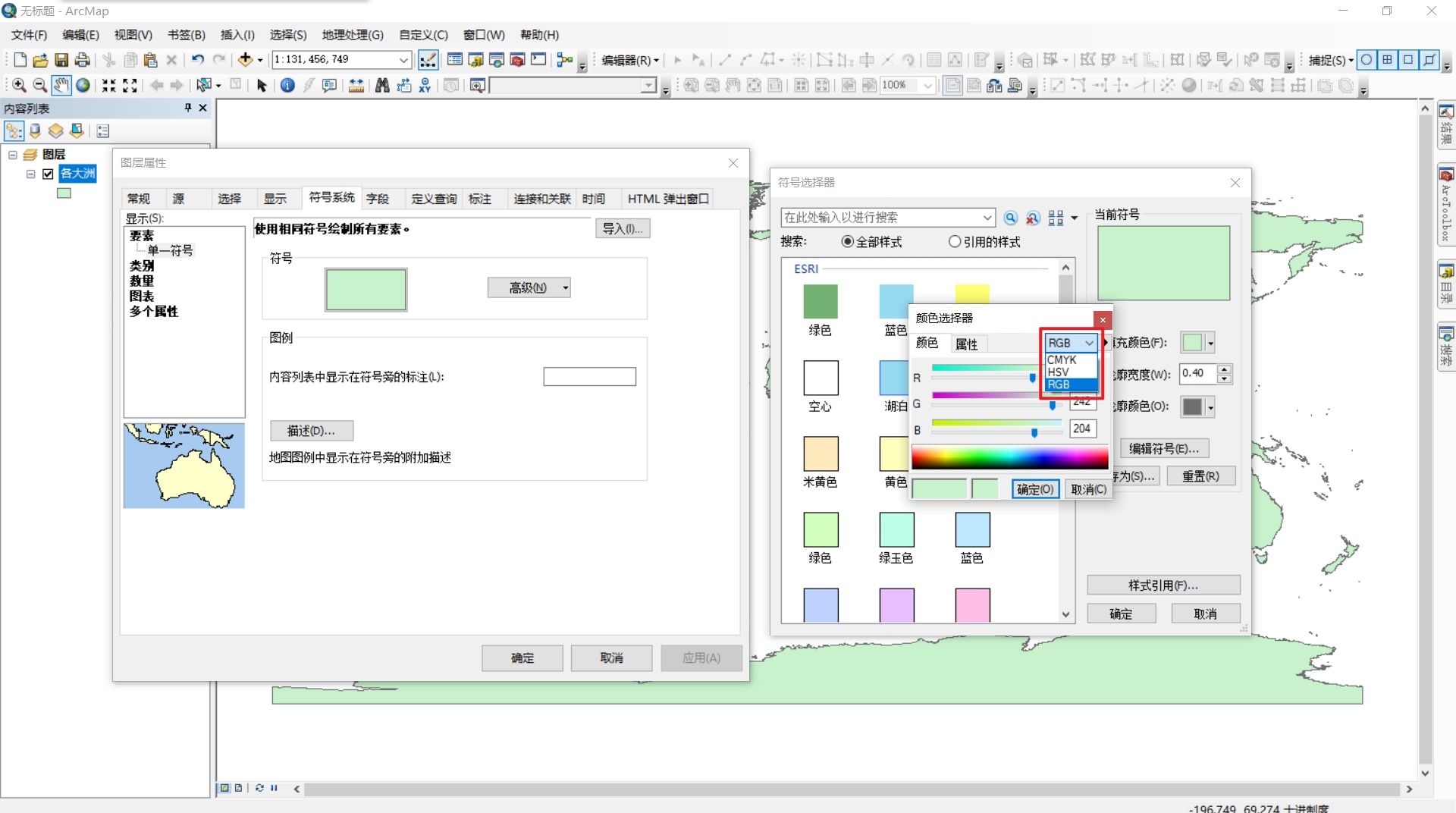

  • 【更多颜色】自定义颜色，右上角可以更改颜色系统,RGB,CMYK或者HSV。

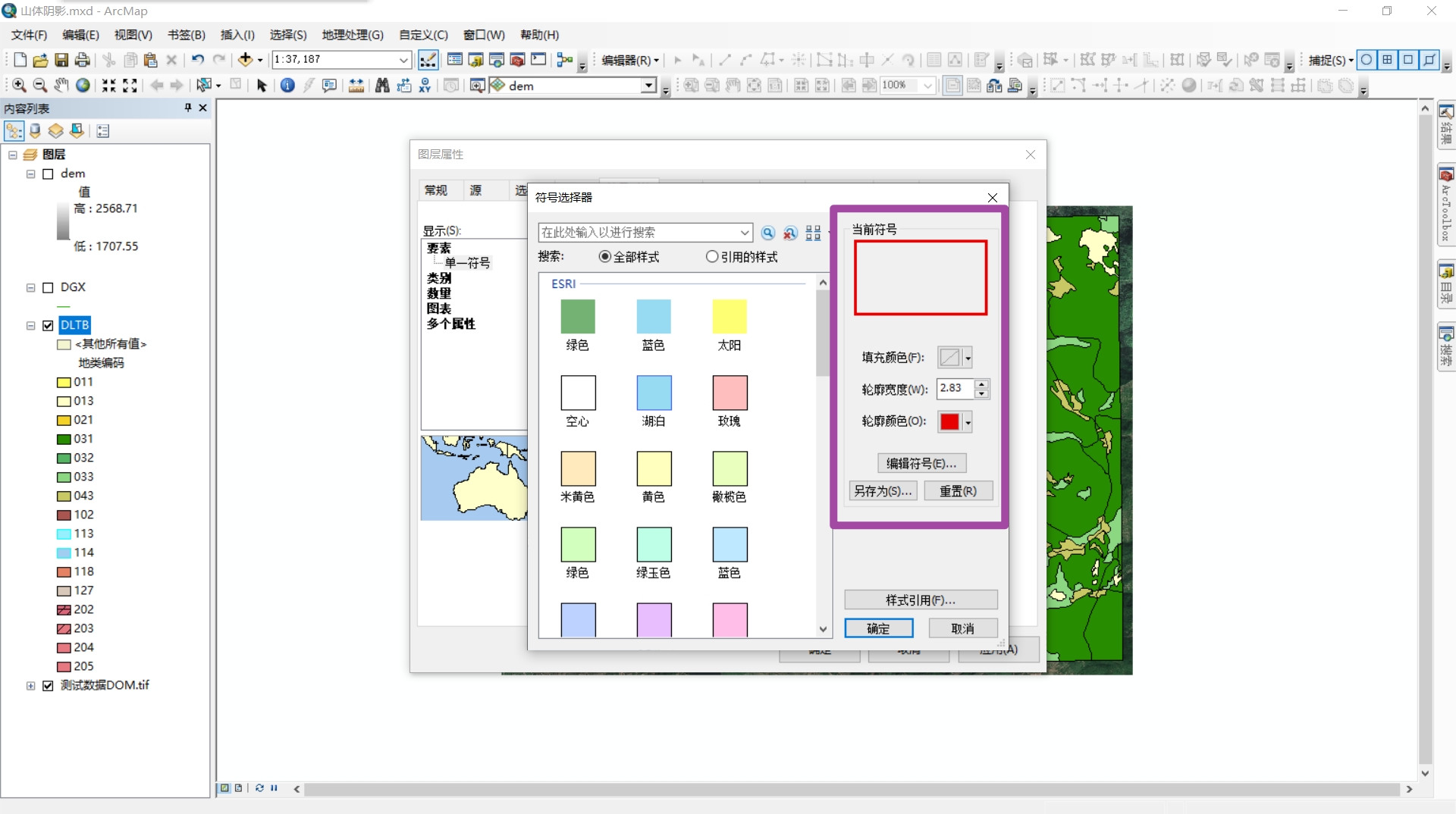

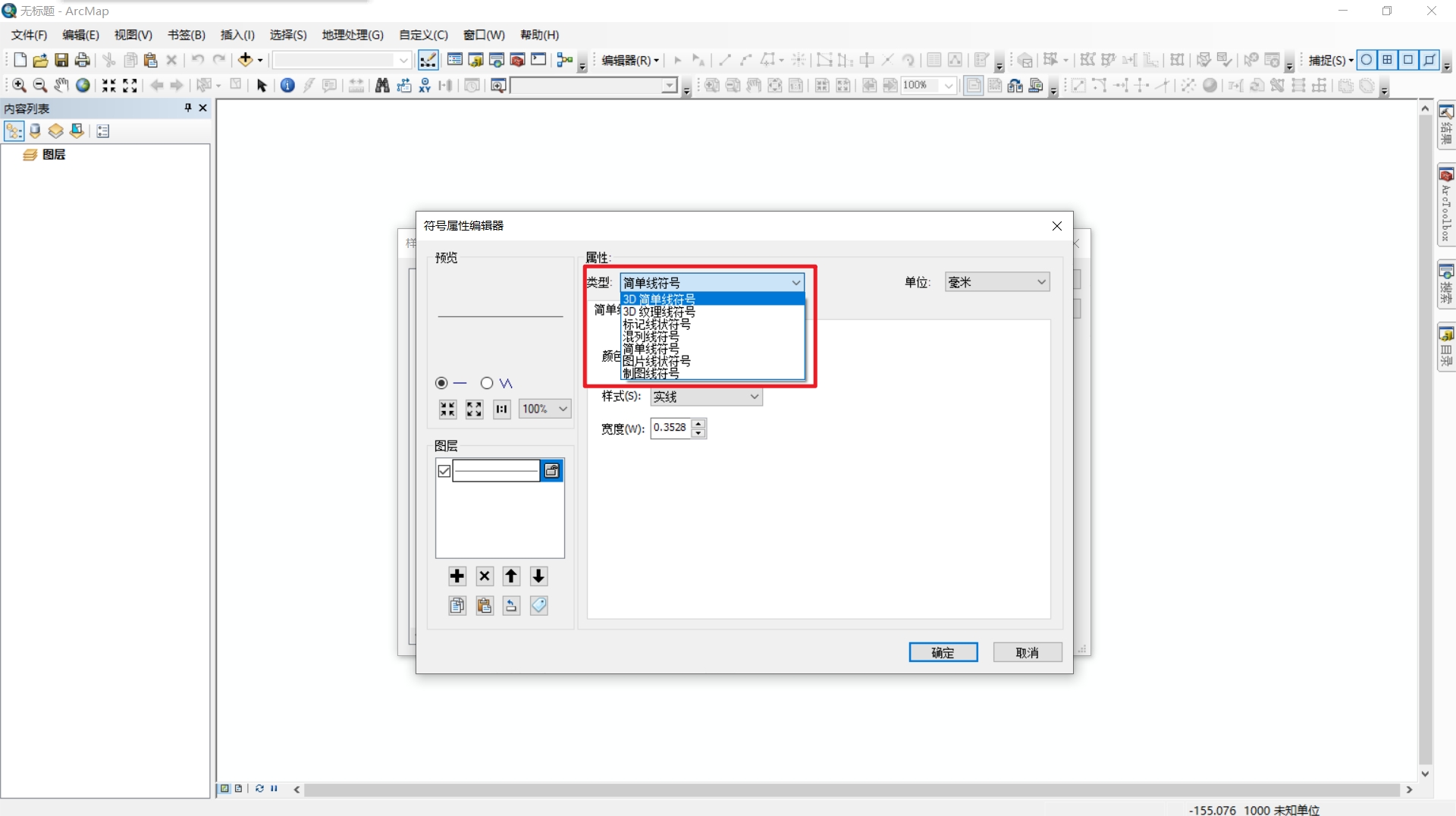

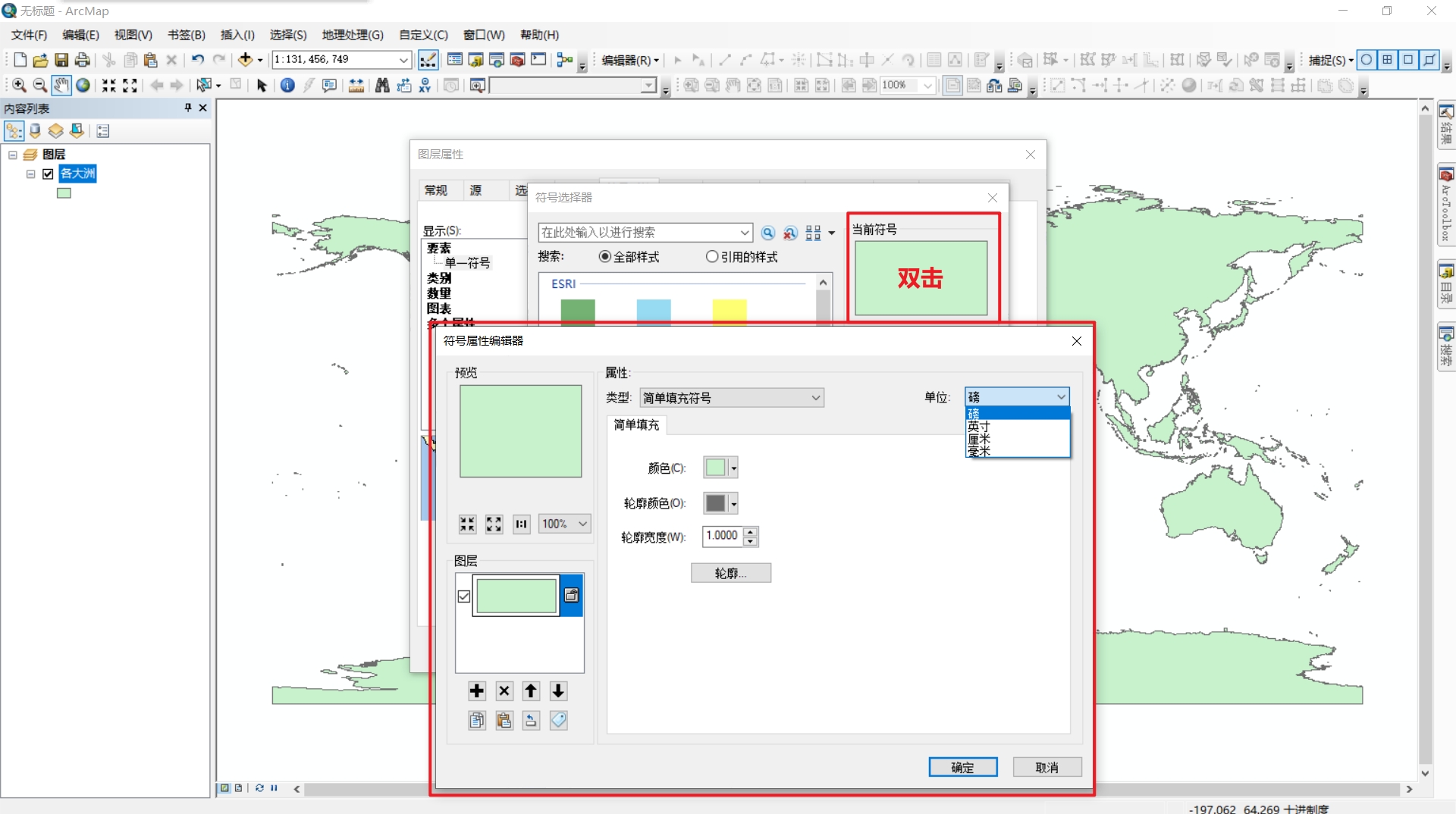

  • 双击【当前符号】更改符号属性。在符号属性编辑器里编辑符号属性，将单位修改成毫米（mm），轮廓宽度修改成1，那么在任一比例尺下打印出来线宽都是1mm，ArcGIS所有符号默认都不随比例尺改变，除非设置数据框的参考比例尺。

注意： 当一个面层有重叠面时，数据时按记录先后顺序显示的。当有一大一小的面重叠时，如果大面在后，小面在前，两个面都会显示正确，但是当大面在前，小面在后时，小面就会被大面遮挡，这是需要利用工具箱中的【排序】工具，更具面的大小关系进行排序，已达到正确的显示目的。

类别专题

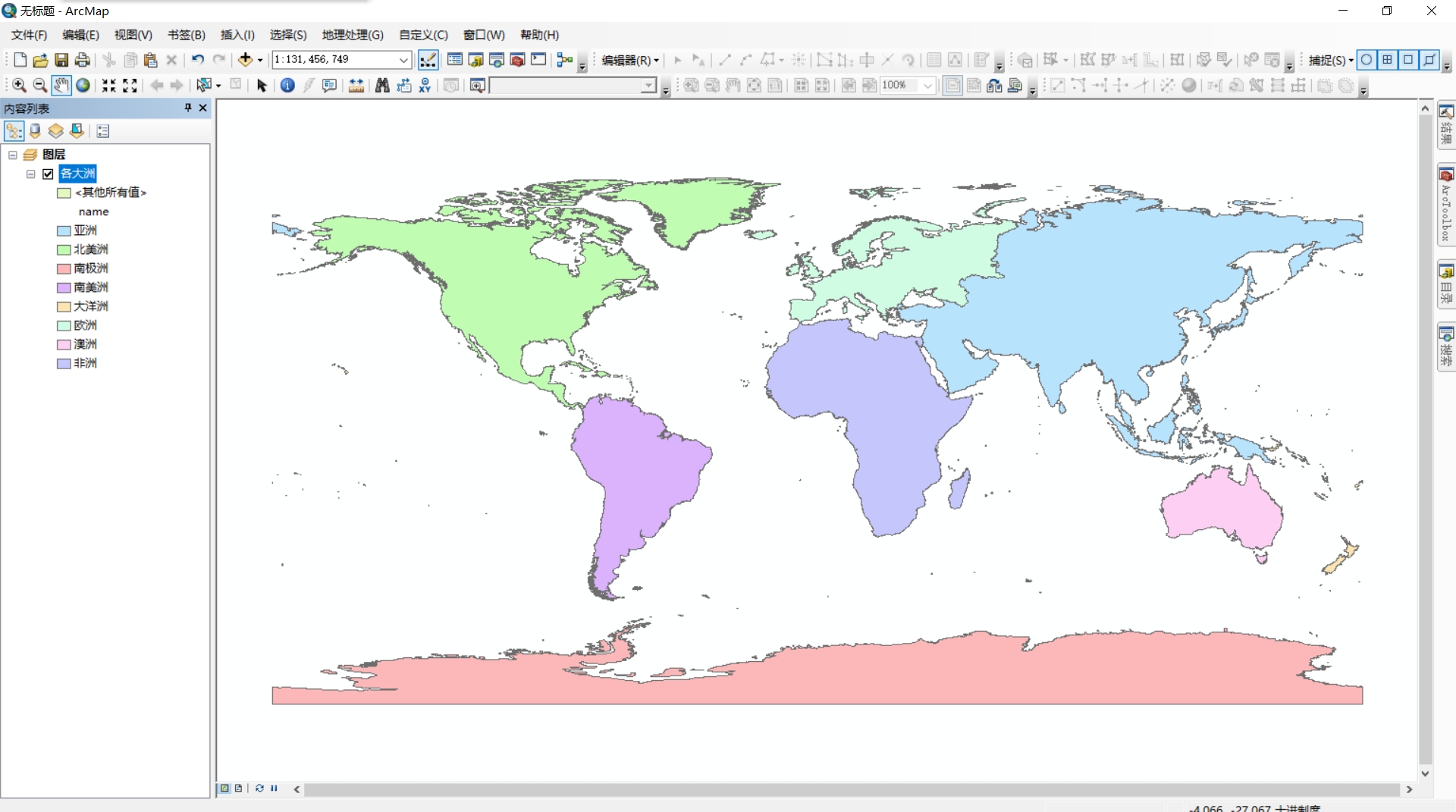

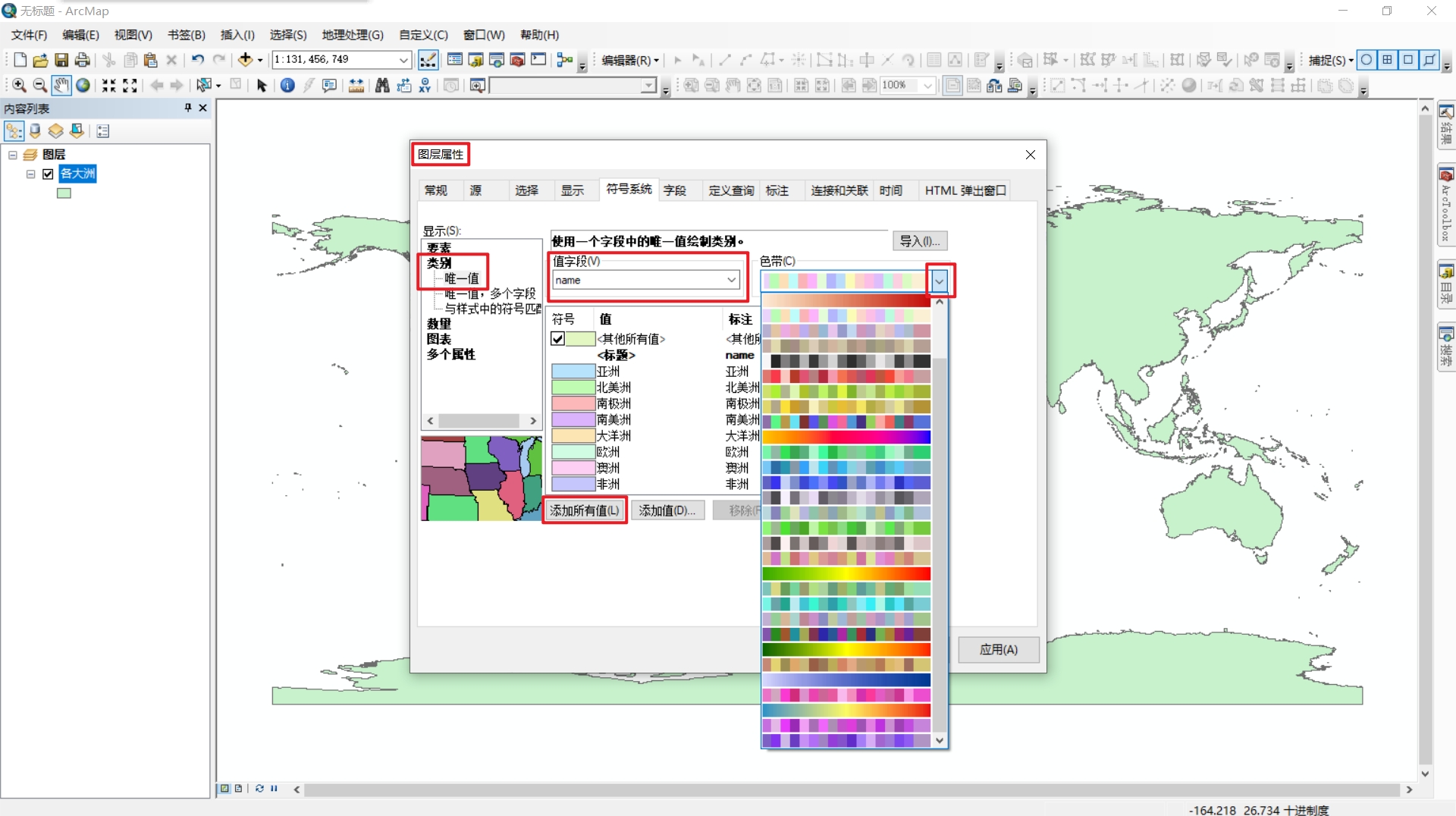

  • 右键图层【属性】，选中类别【唯一值】，选中需要的值字段【name】——>【添加所有值】，在右上角【色带】中更改配色——>【应用】/【确认】

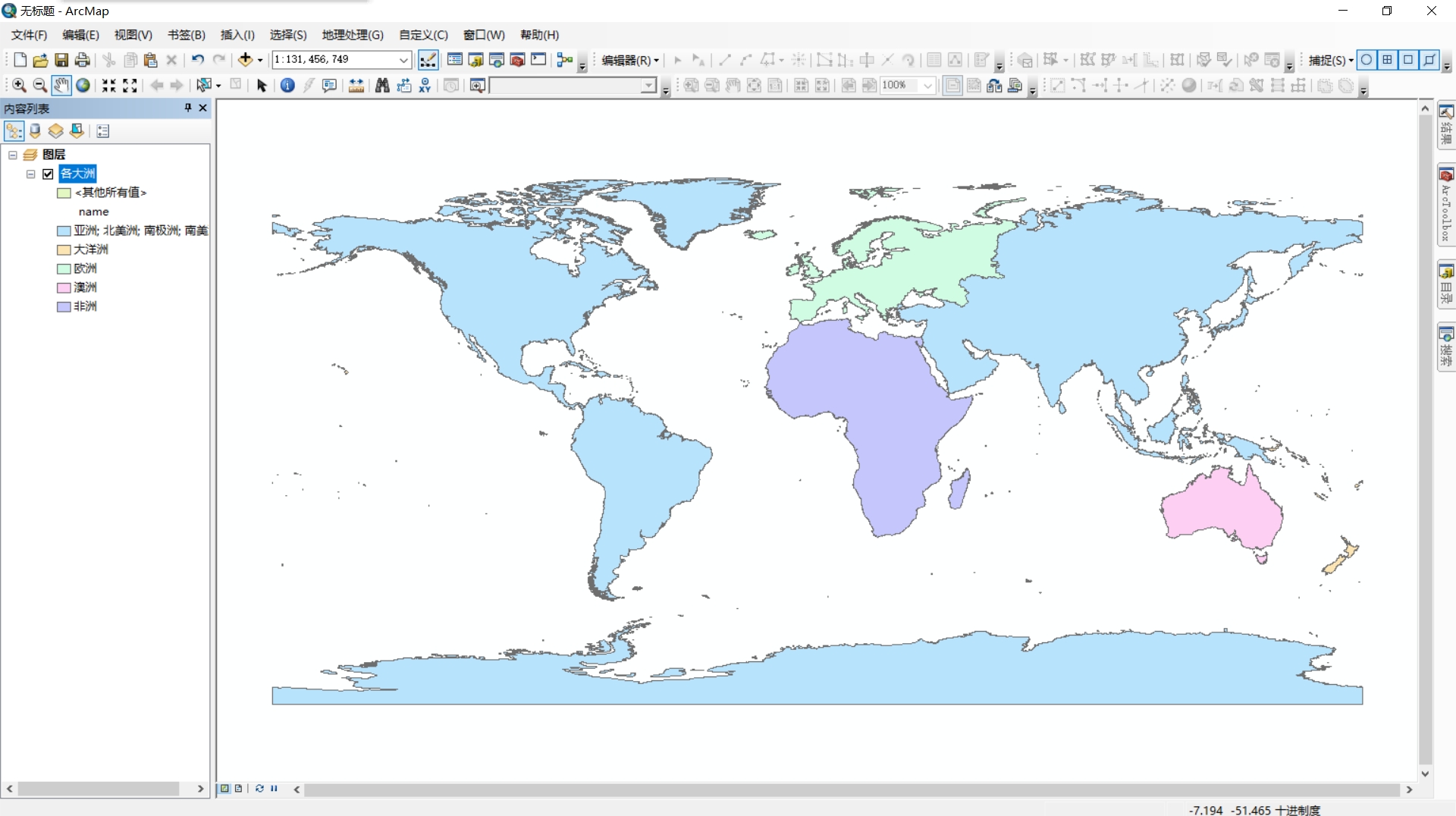

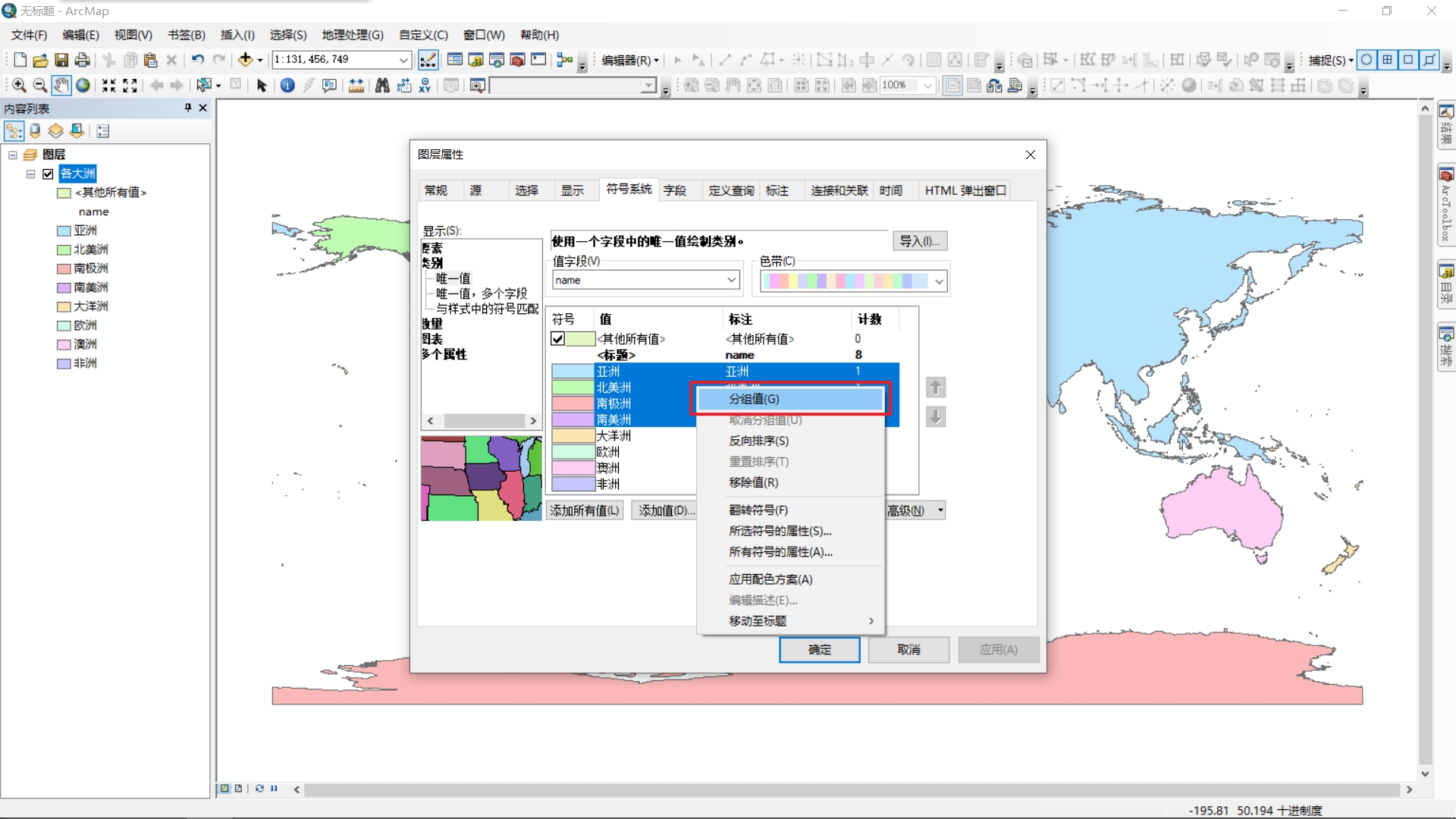

  • 选择多个name字段，右键分组，可分组配色，不需要分组时右键取消分组。取消分组后再选择【色带】更新配色。

数量专题

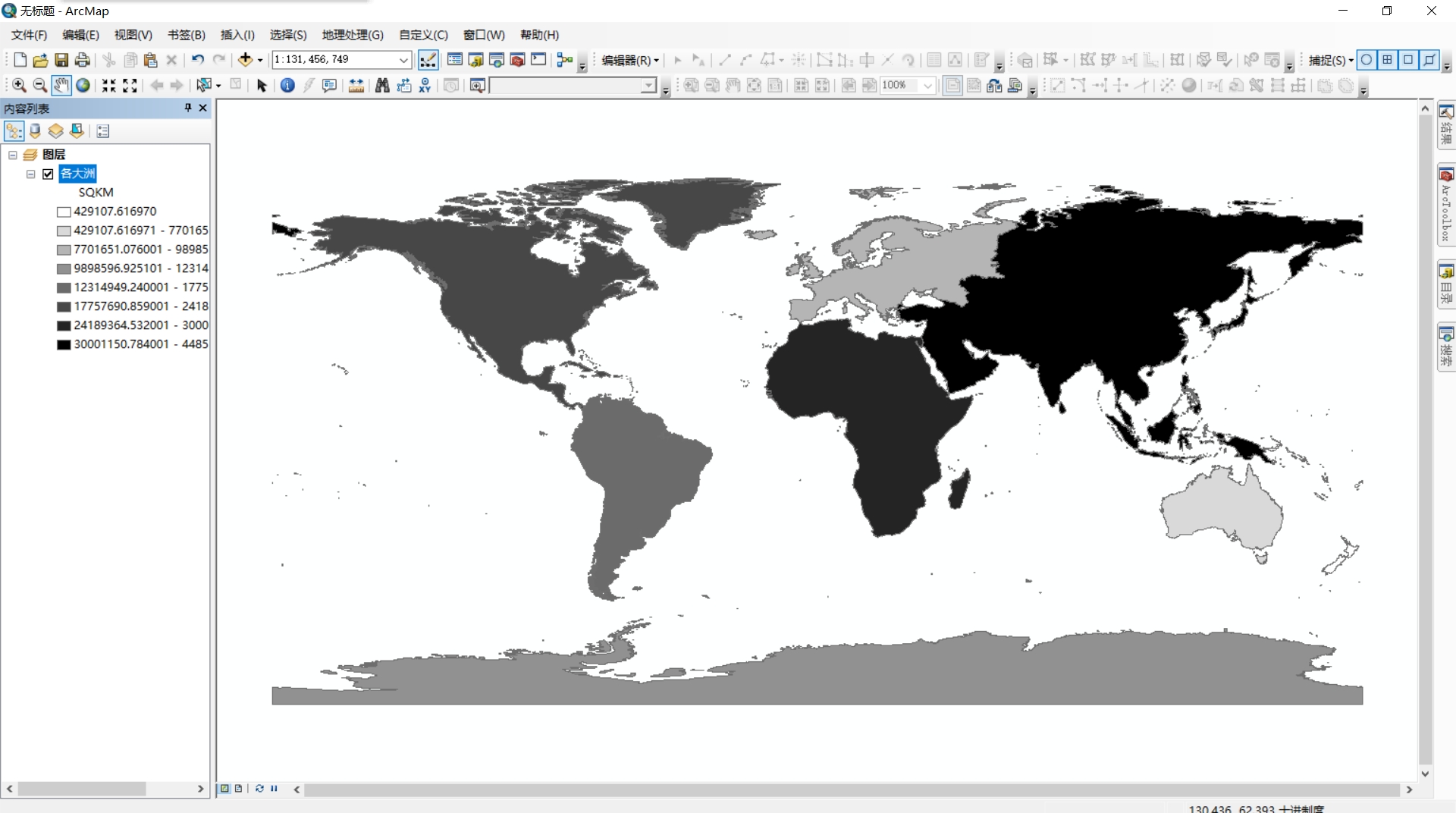

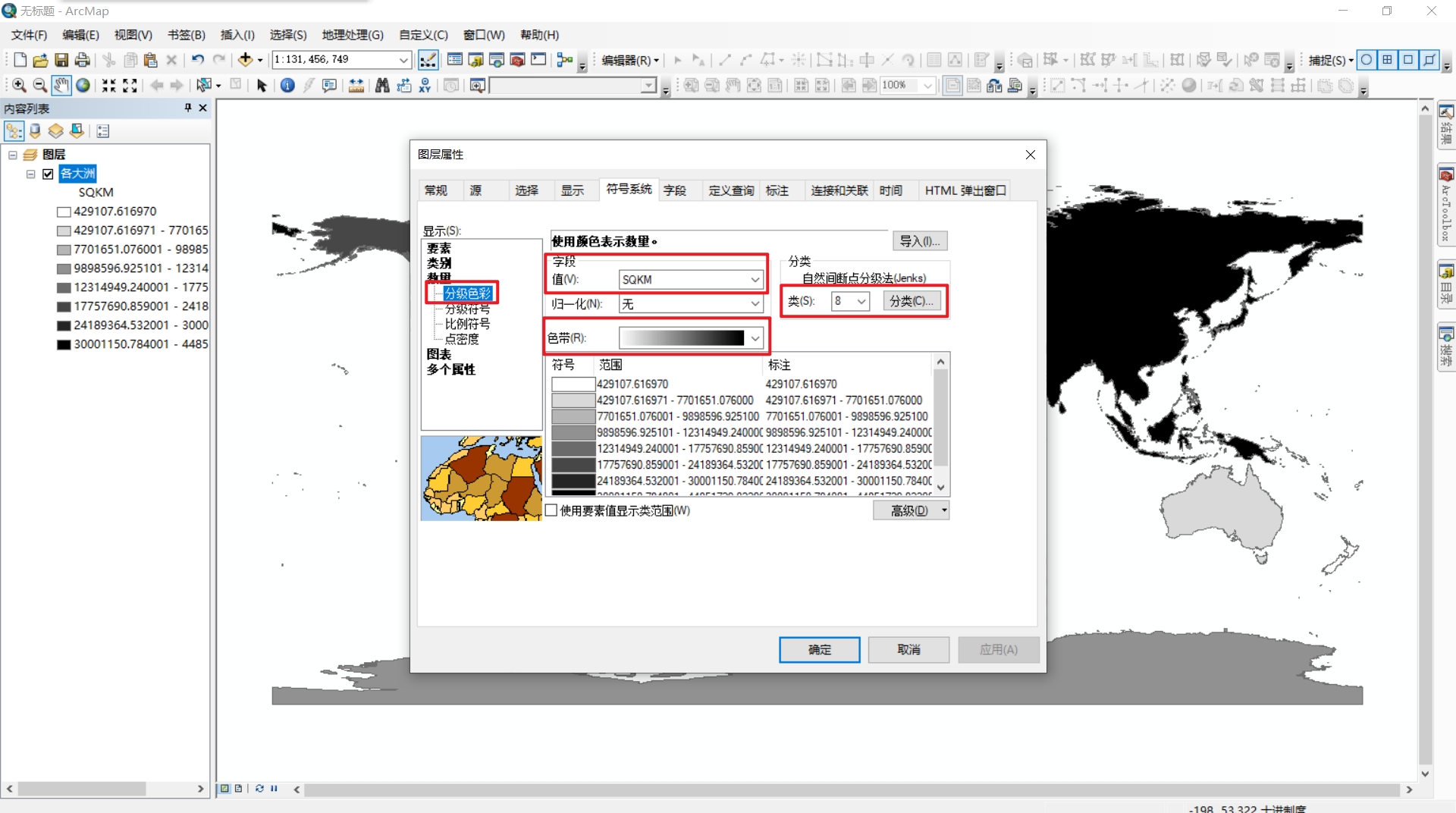

  选择【分级色彩】，字段选择【SQKM】，此字段只支持整型，浮点型。面积越大，颜色越深

柱状图（直方图）

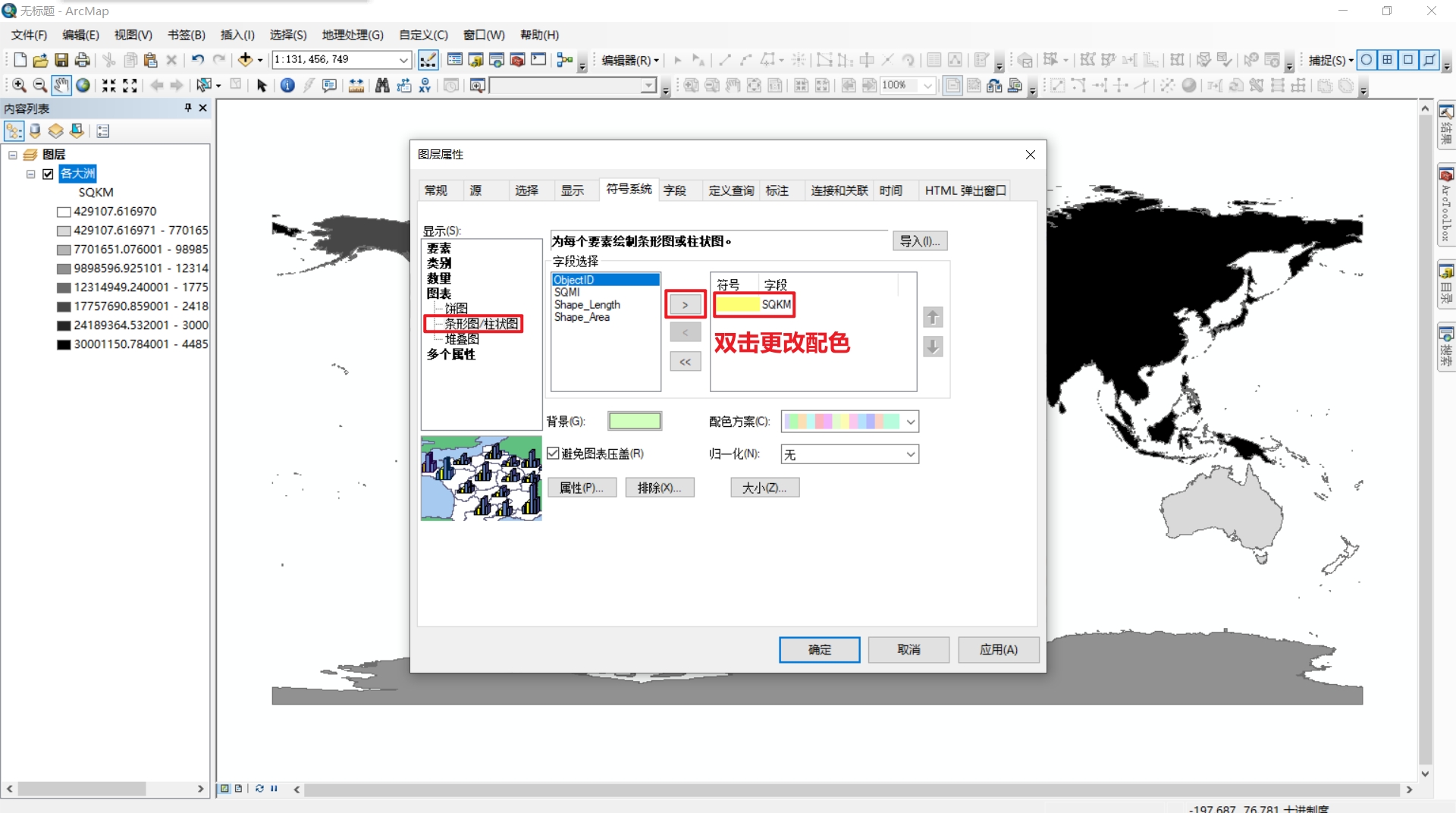

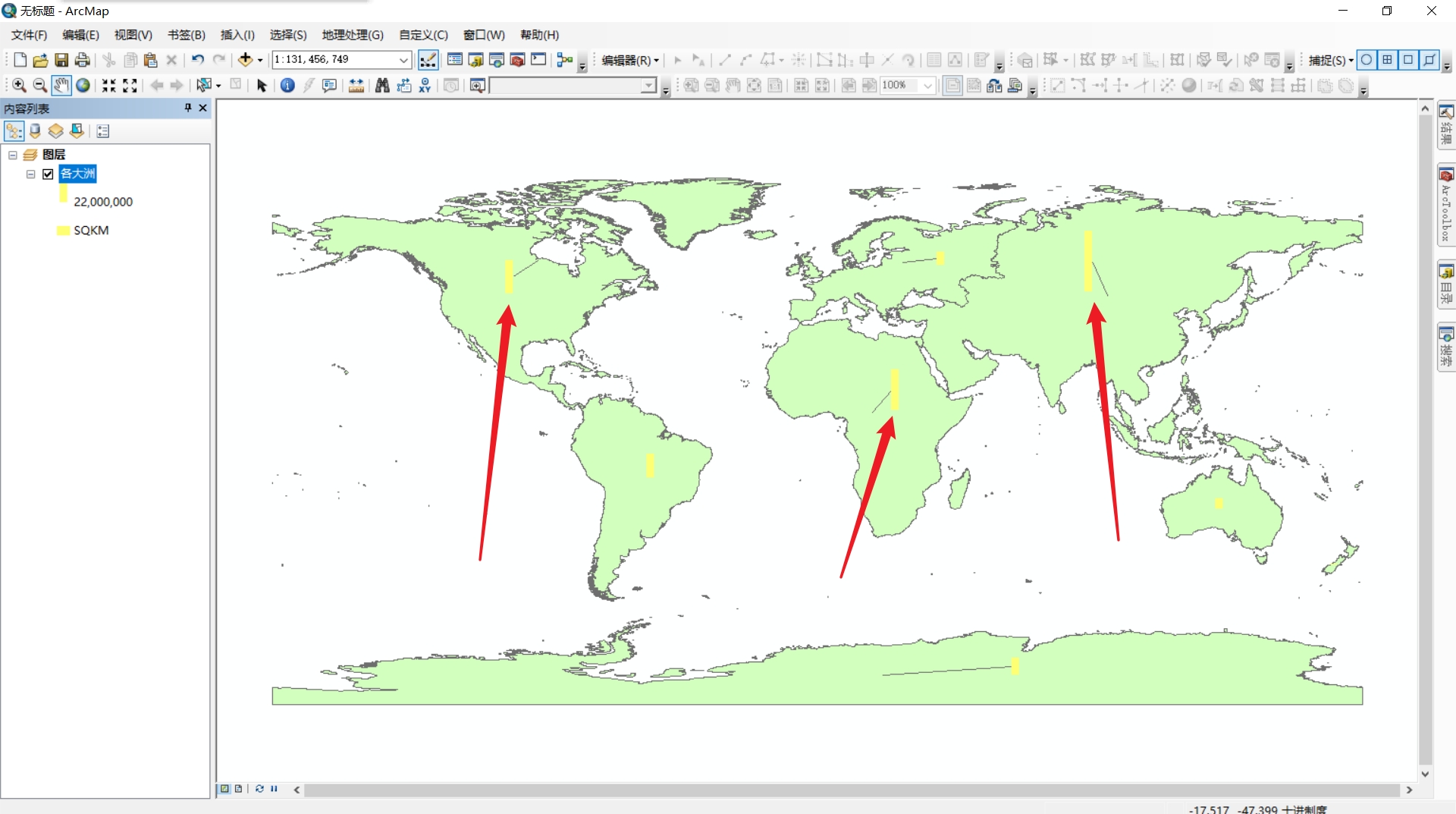

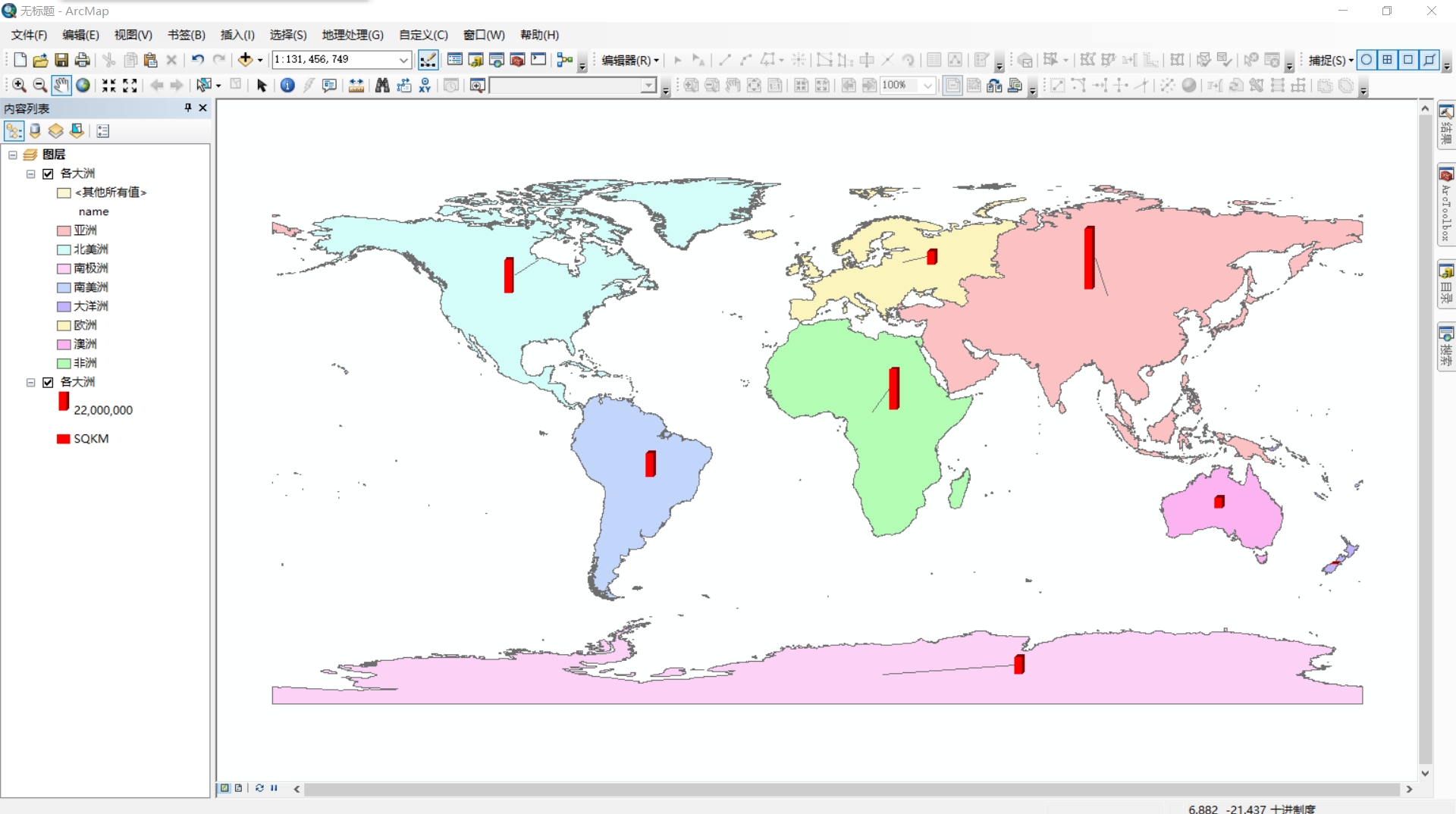

  • 选择【条形图】，选中字段（只支持整型或浮点型）然后>添加该字段，双击更改配色，更改背景颜色。

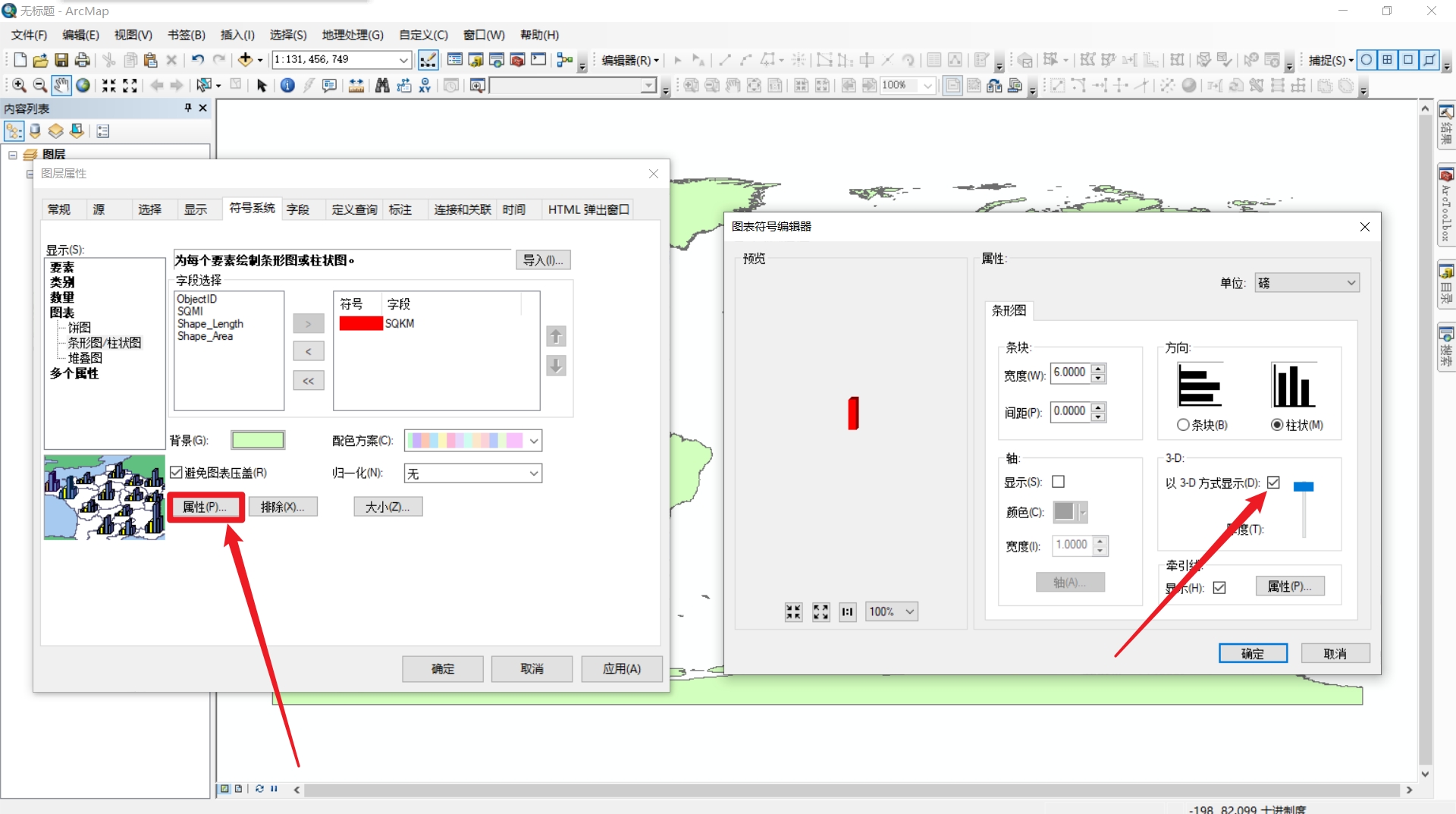

  • 点击属性，更改柱状图属性，可以以3D形状显示。

tip

  添加柱状图后，背景颜色只能为单一值，我们可以再次导入该数据，更改其色彩分级，达到我们的目的。

符号匹配专题

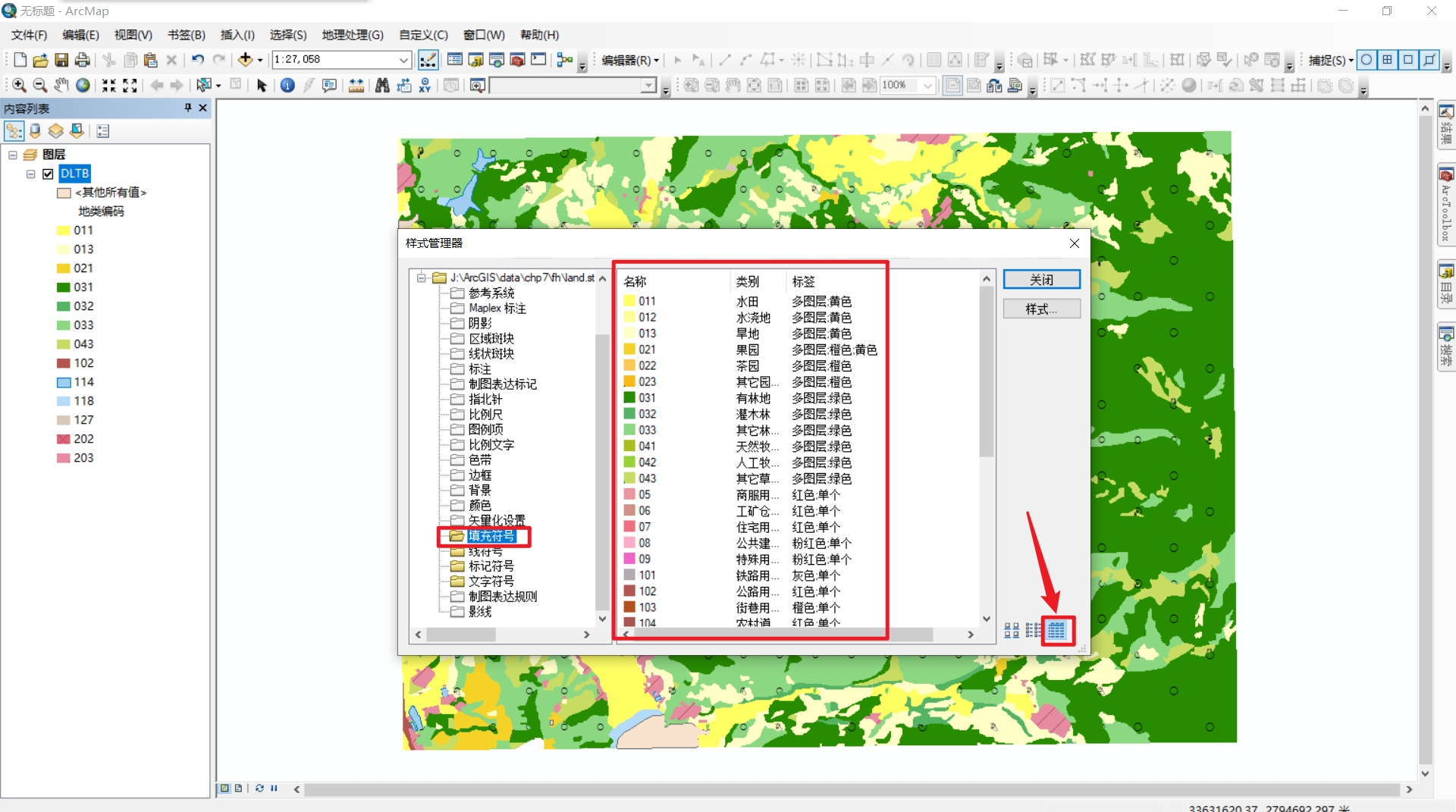

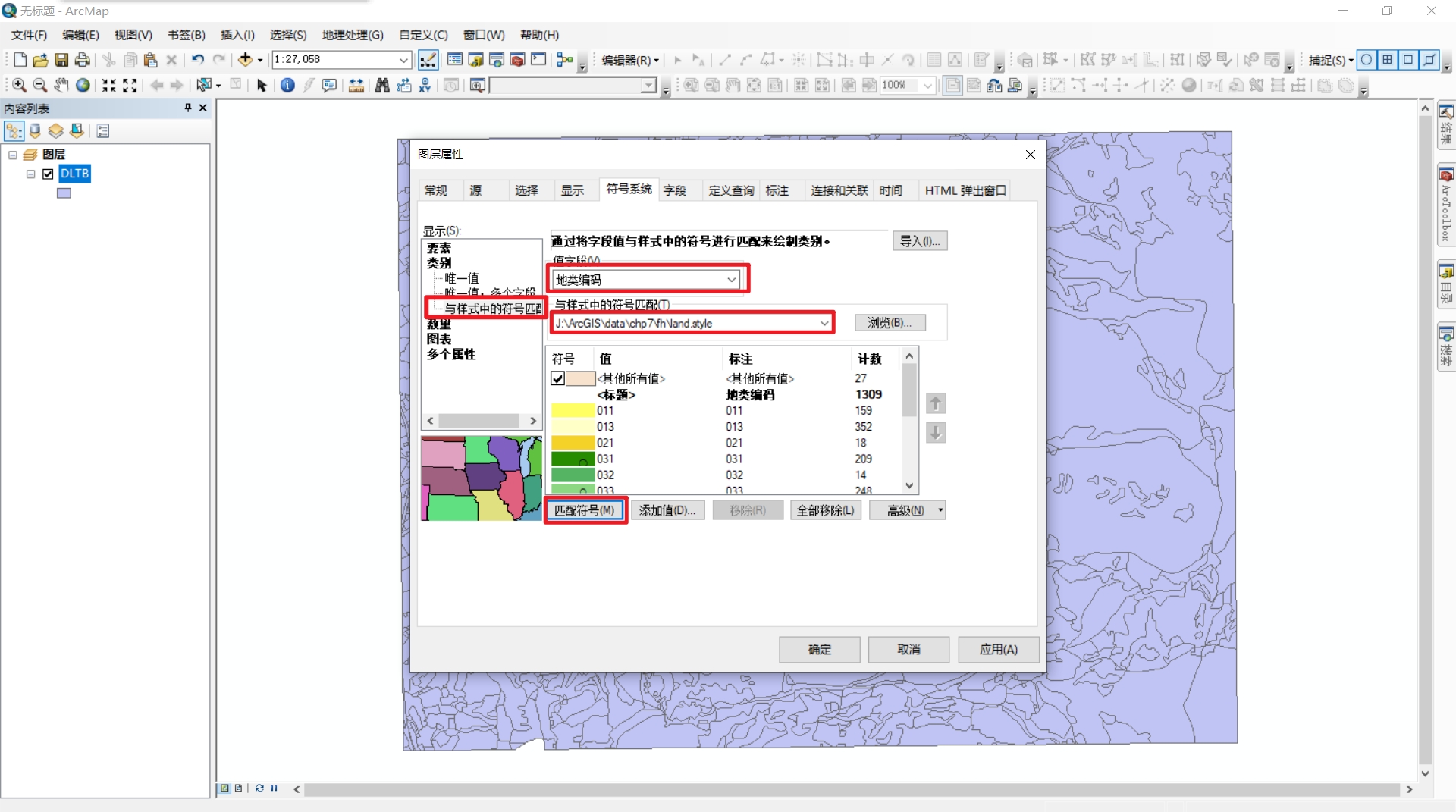

  匹配符号就是自己手上有一套设定好的色彩分类系统，我们要匹配到地图中，选择【与样式中的符号匹配】，选择相应的【值字段】，【浏览】导入样式文件，【匹配符号】

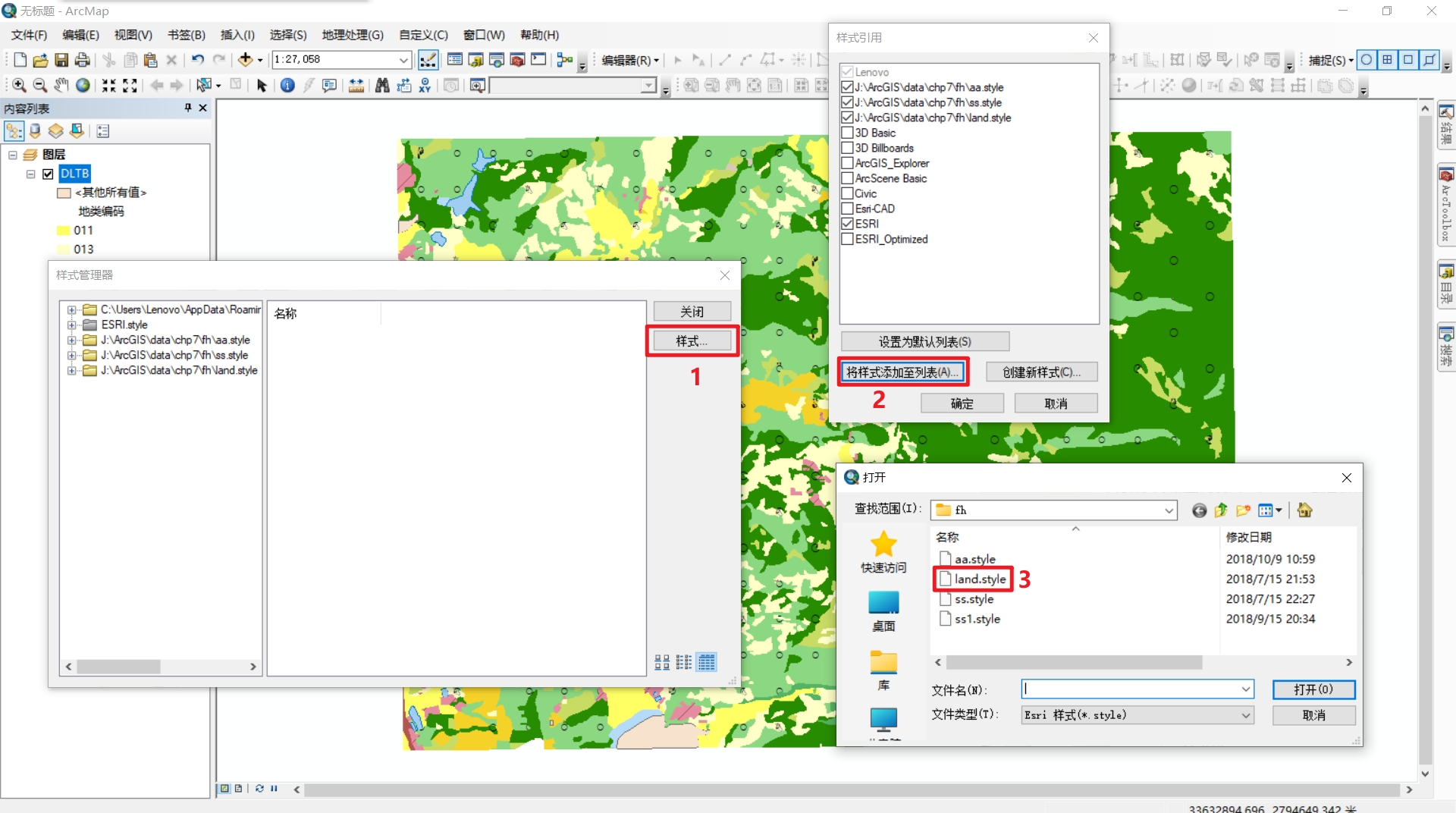

查看符号样式

两个面图层覆盖专题设置

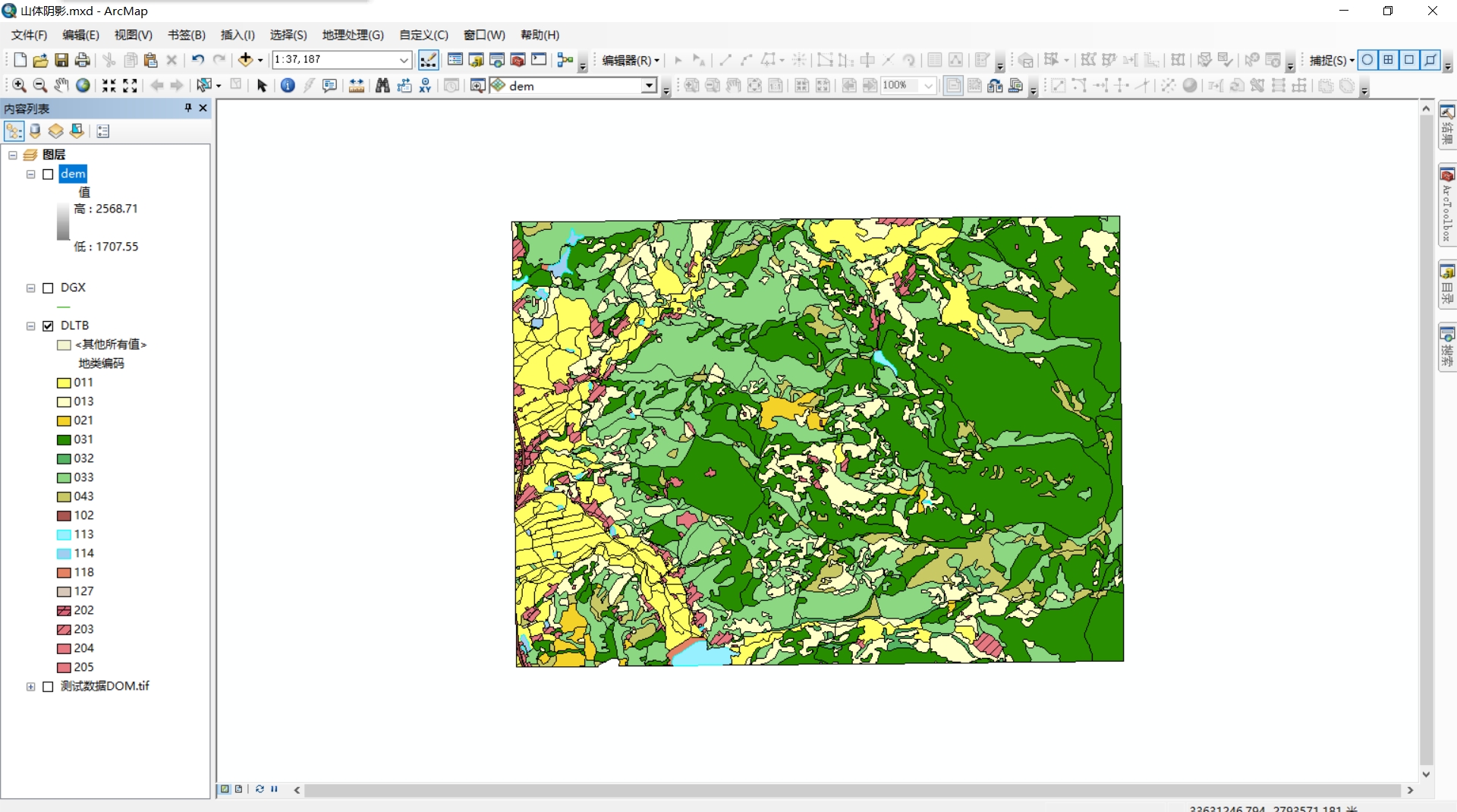

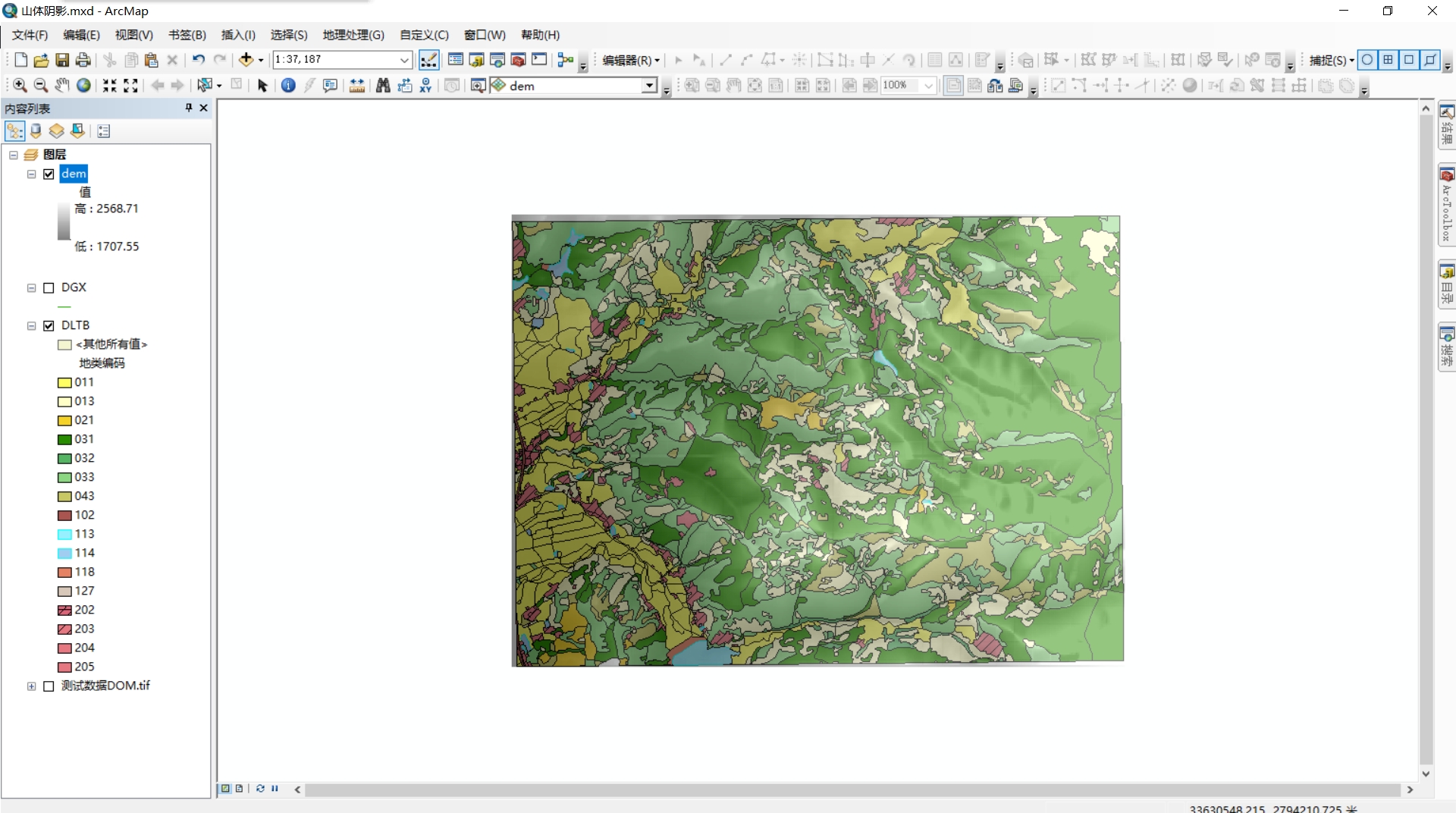

  • 查看DEM属性，在显示页面将透明度改成50%

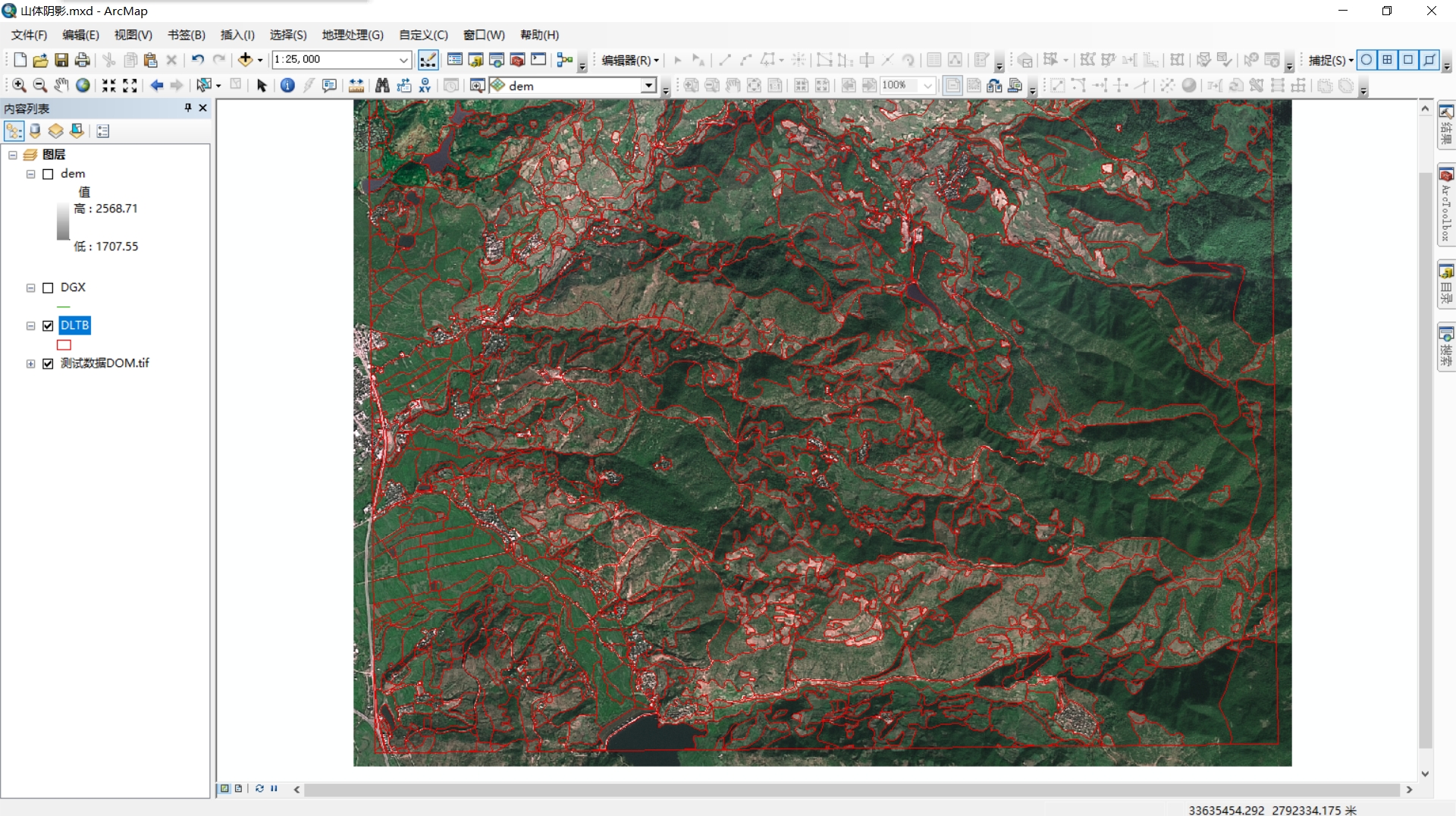

  • 关闭DEM数据，打开DOM.tif数据，设置DLTB图层属性，填充颜色为透明，轮廓颜色设置为红色。可以看到矢量数据是根据影像图边界勾画出来的，我们可以借此验证影像地物与矢量数据边界是否一致。

行政区边界线色带制作

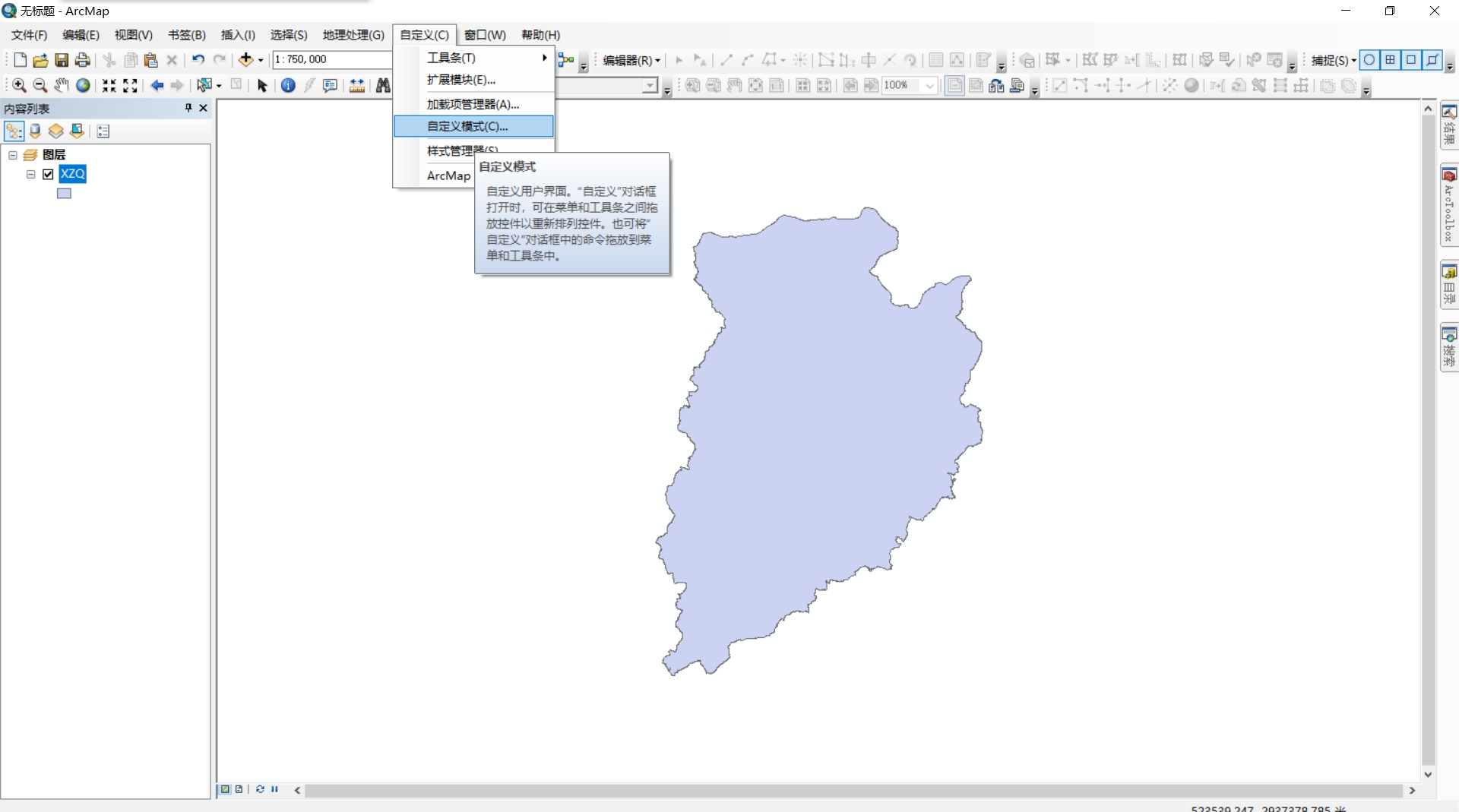

  • 打开自定义模式。

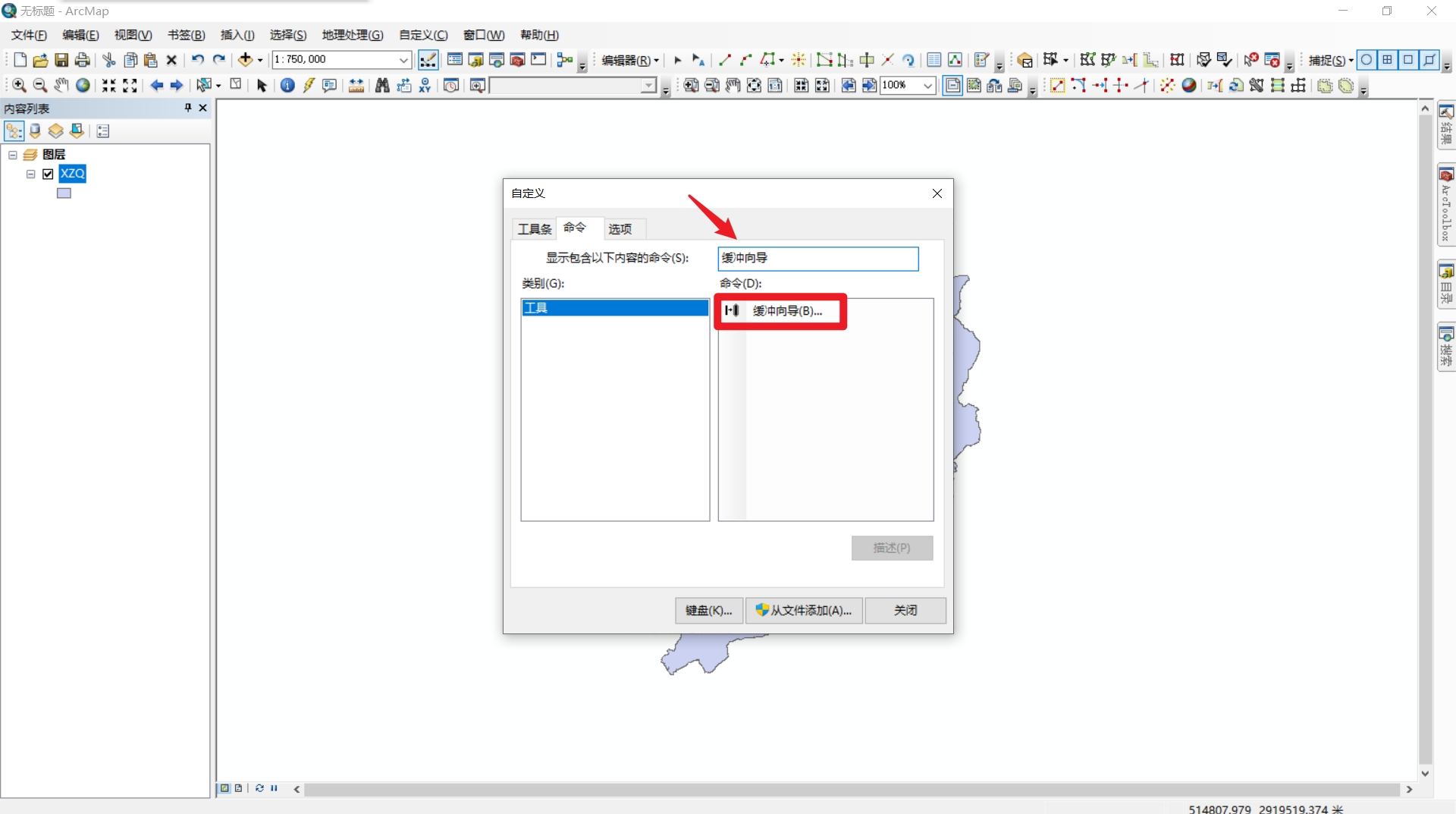

  • 切换到命令找到【缓冲向导】工具。

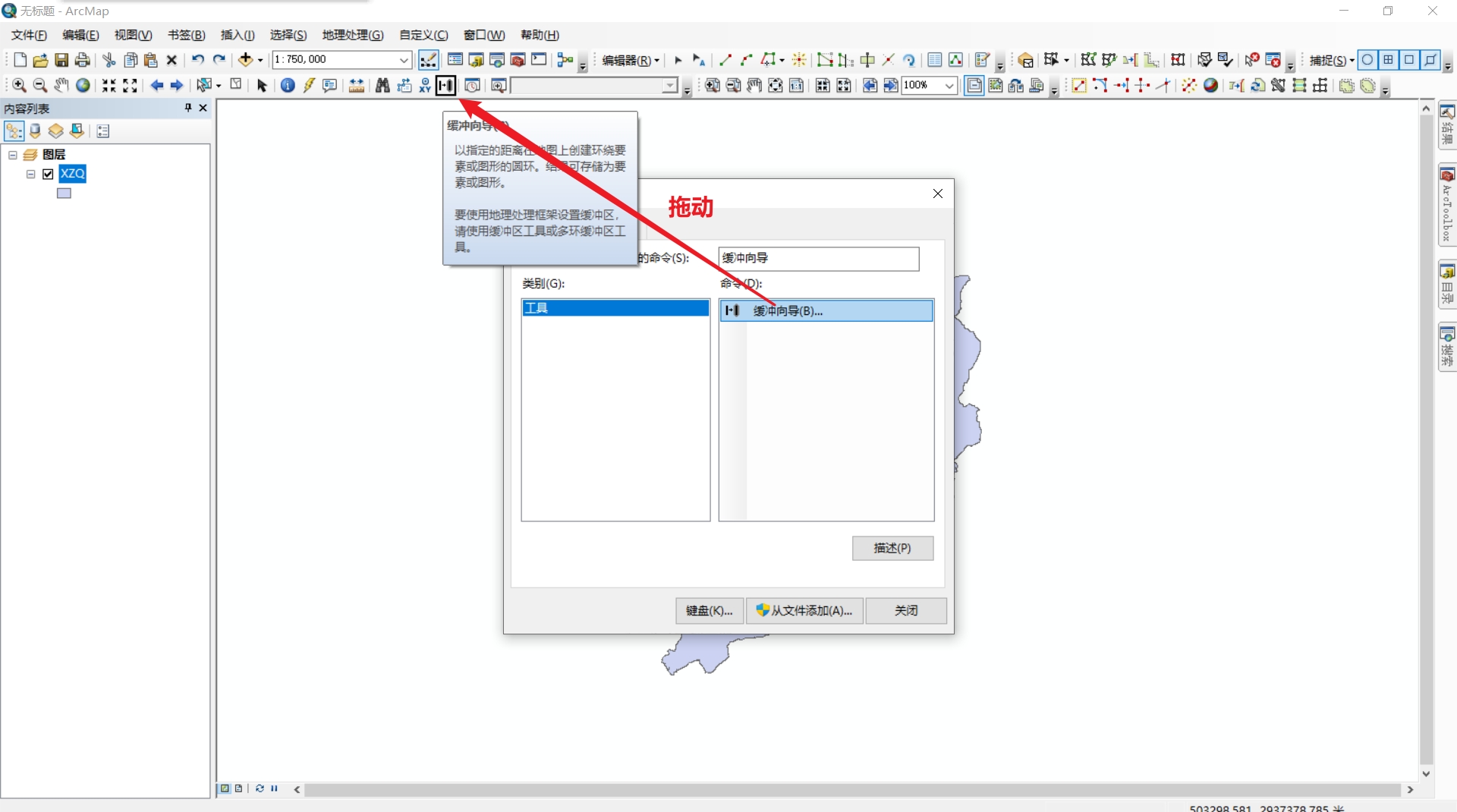

  • 将【缓冲向导】工具拖动到【工具条】中的相应位置，关闭自定义模式窗口，然后单击缓冲向导工具。

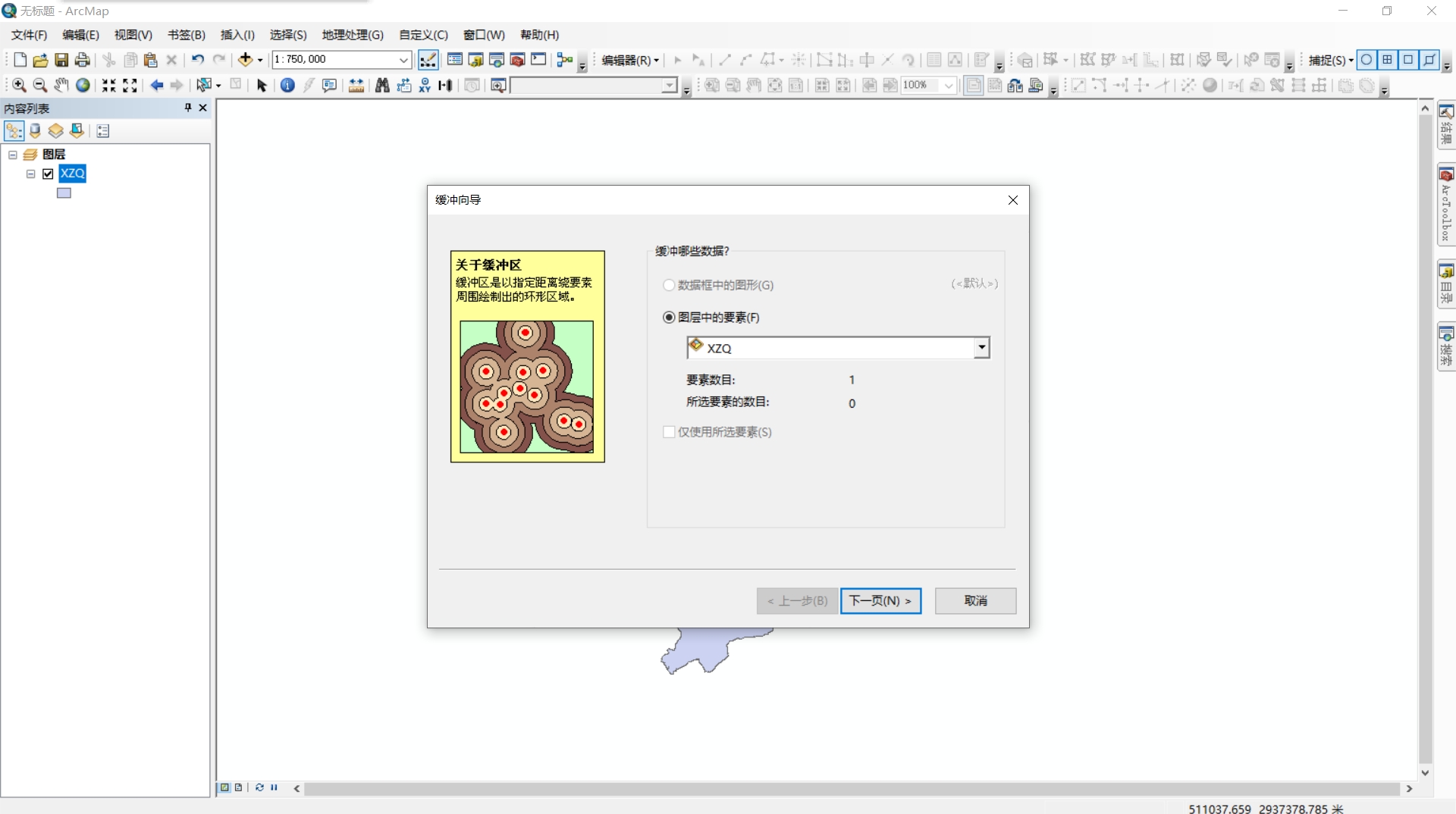

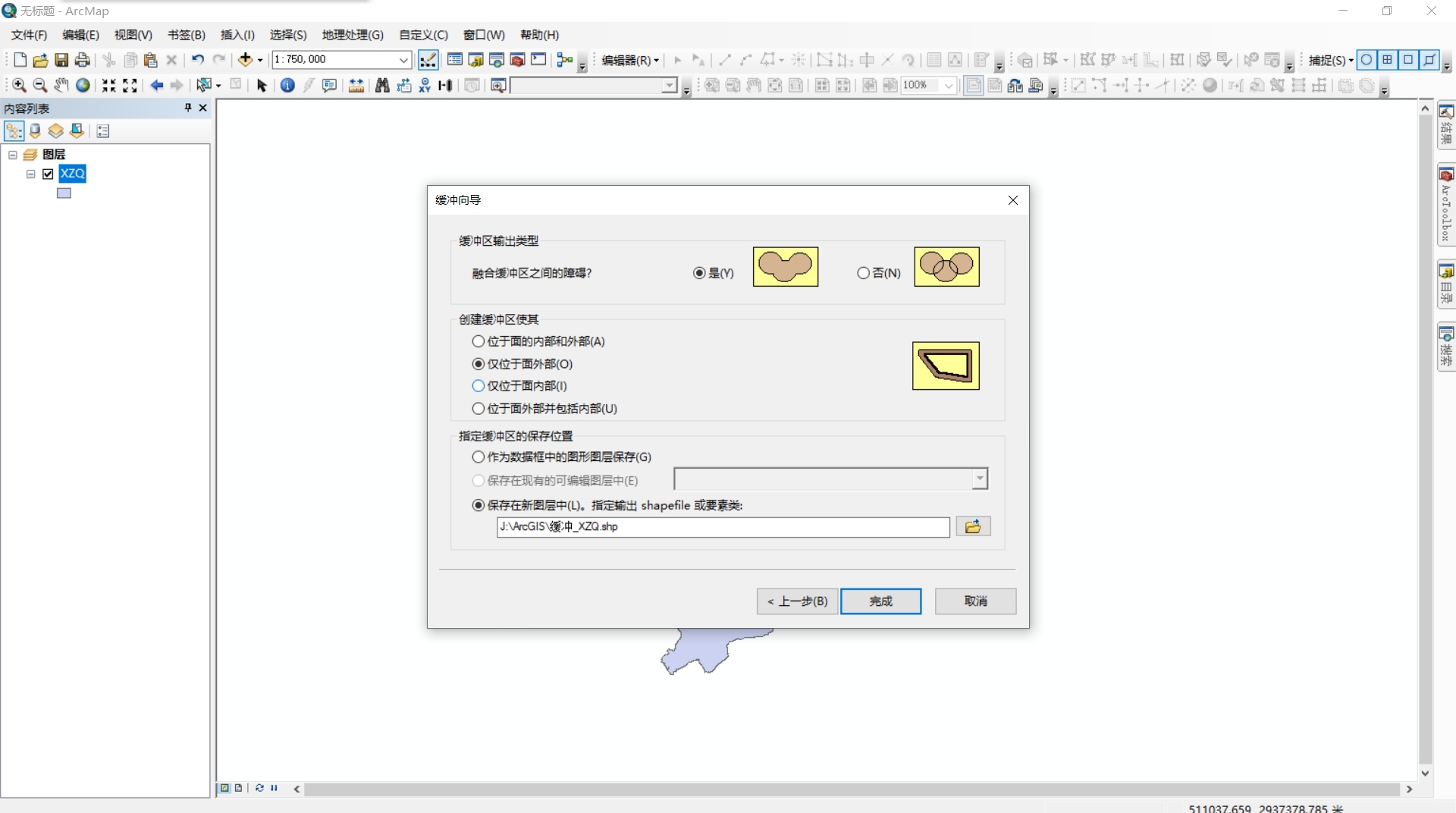

  • 单击后界面如下，直接下一步。

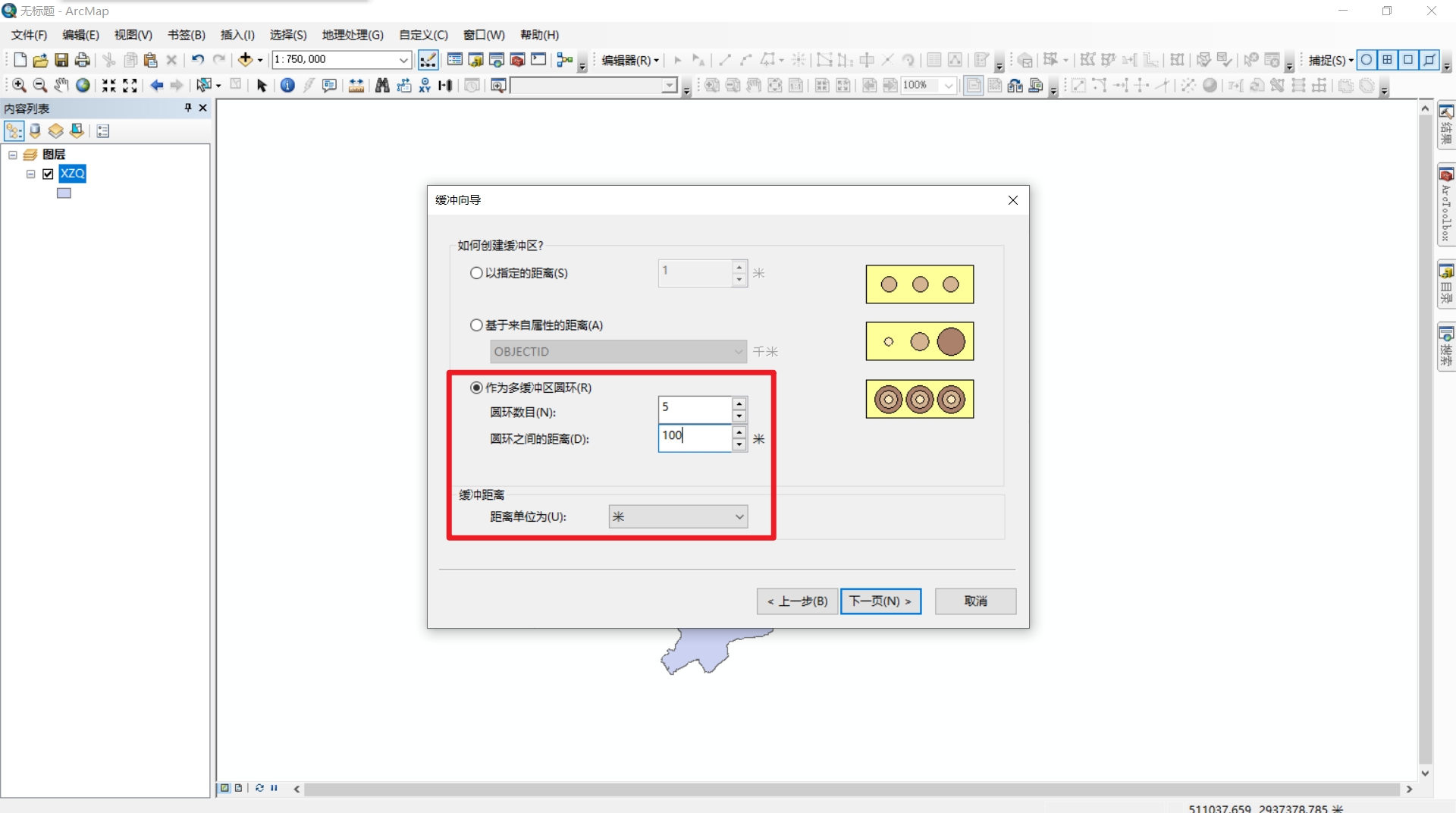

  • 更具需要设置色带条数以及其宽度，点击下一步。

  • 确认其储存路径，单击完成。

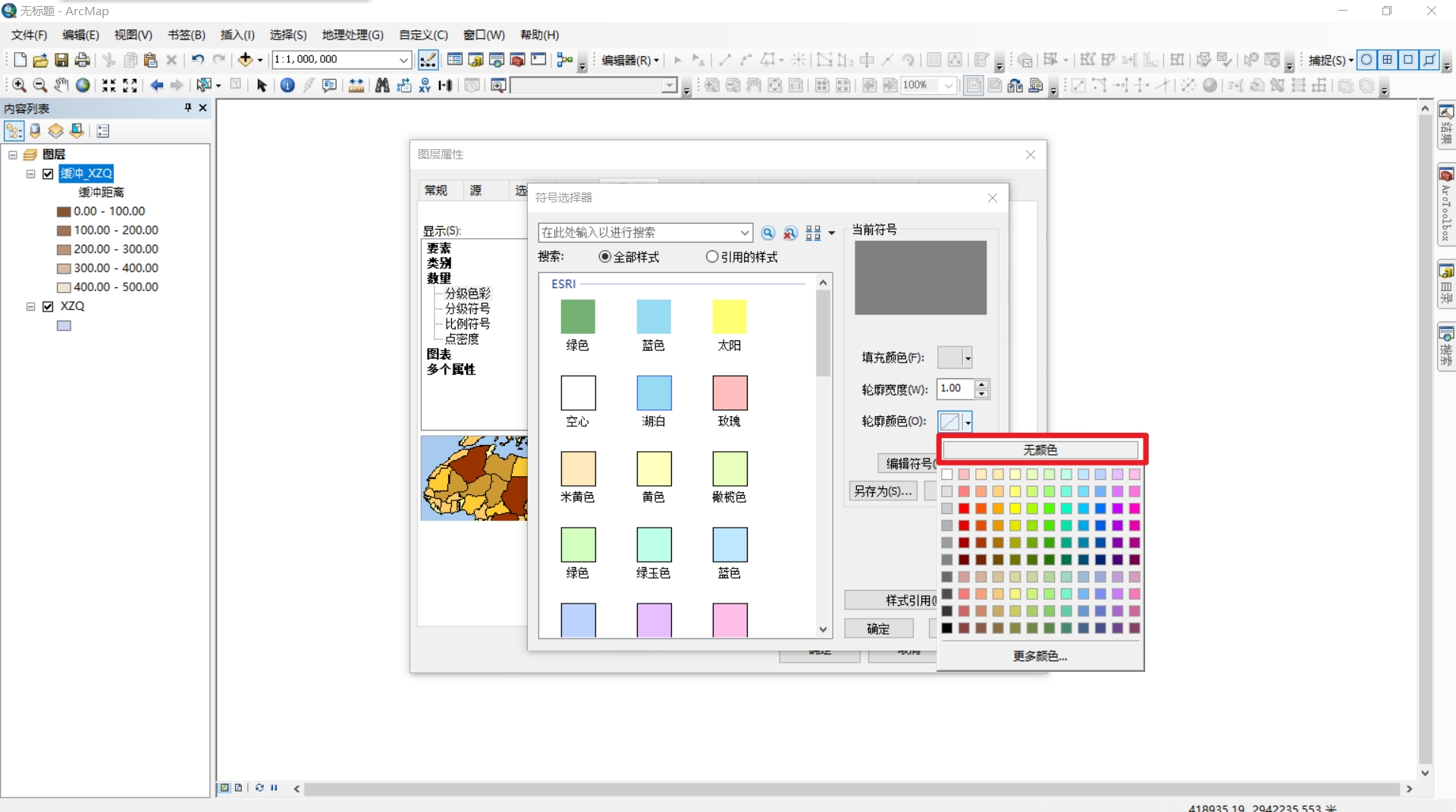

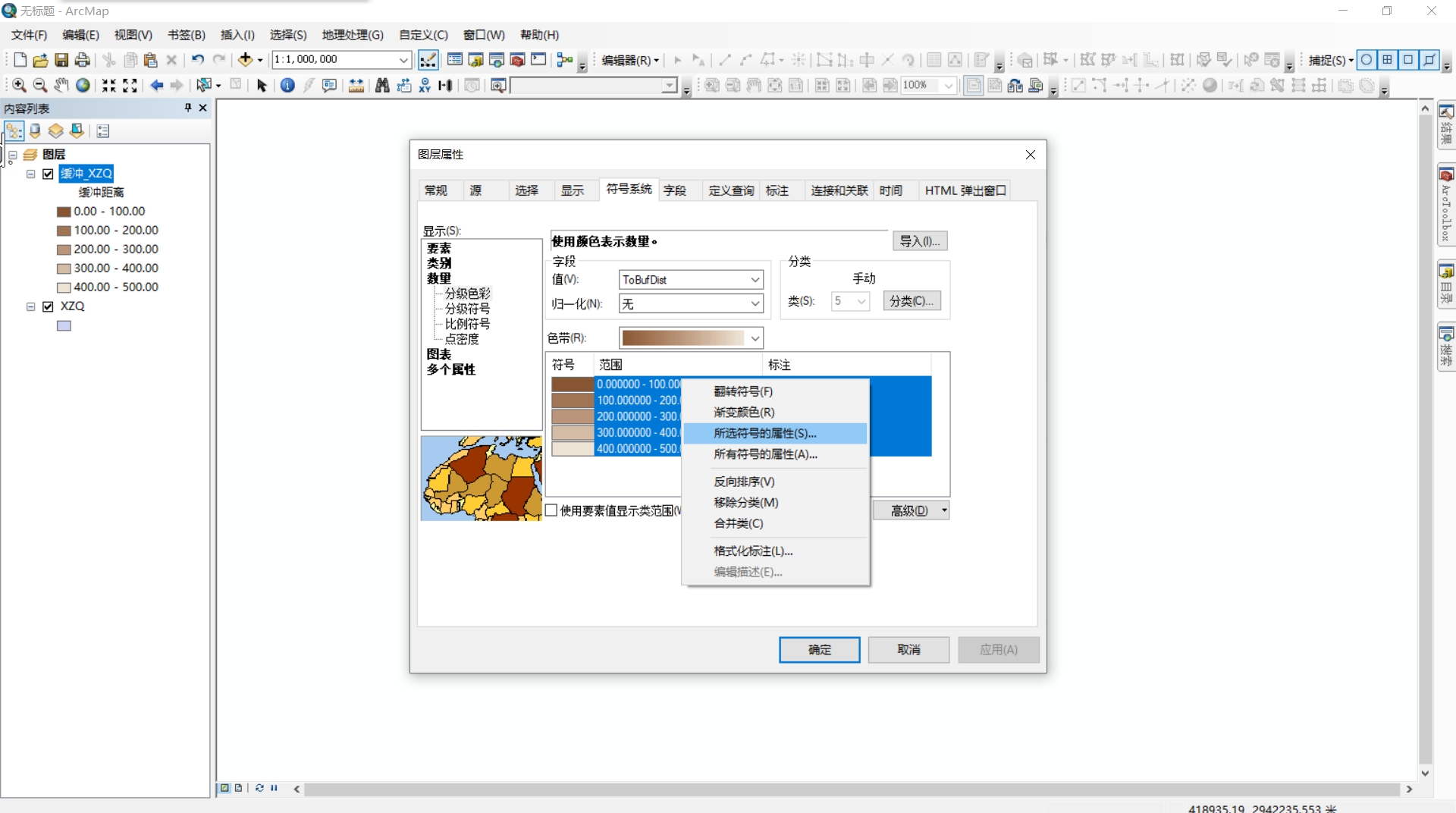

  • 未设置之前边界本身就有一个颜色，为了使色带显示的更清晰，可以去掉边界本身的颜色。

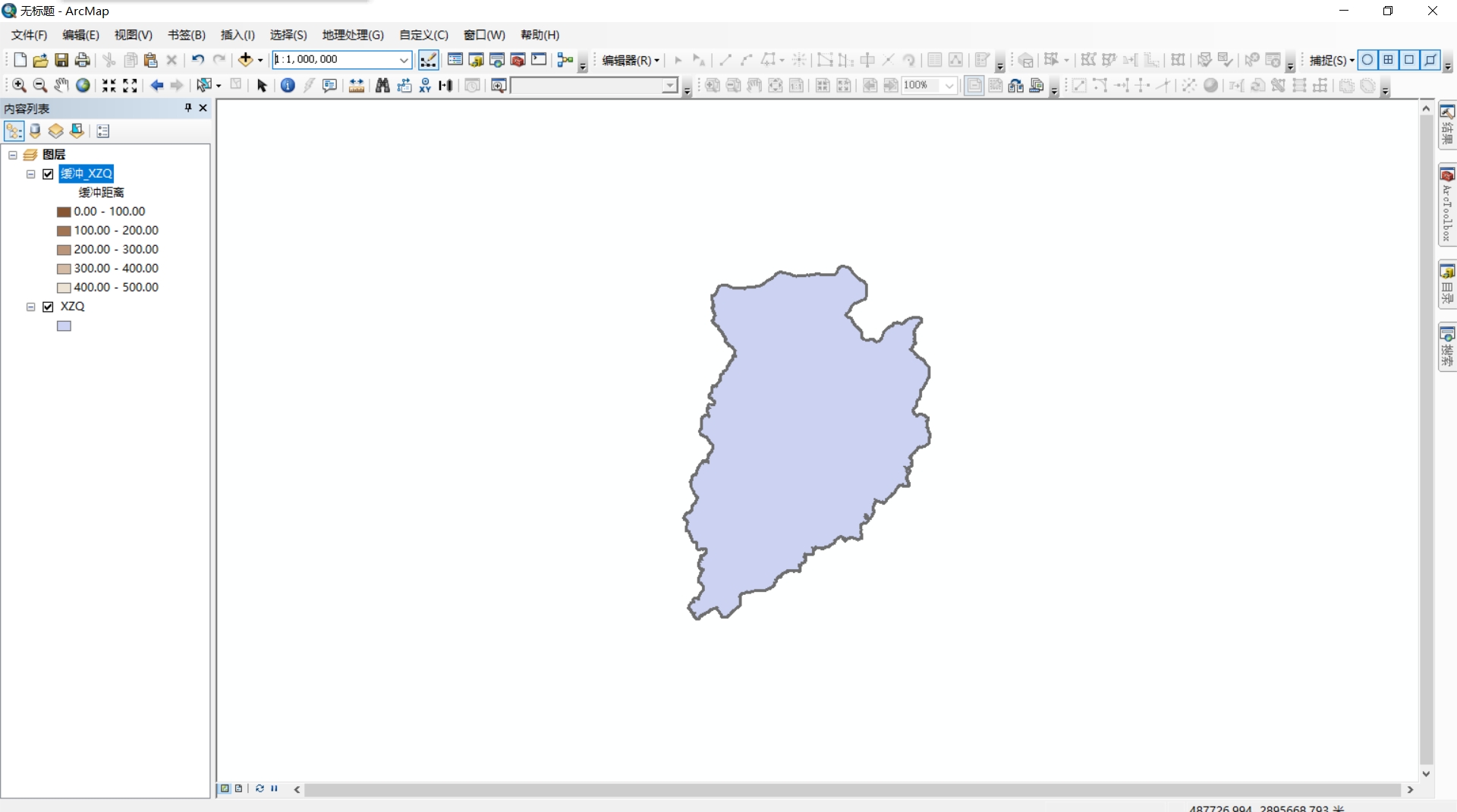

  • 至此，色带制作完成，效果如下。

点符号的制作

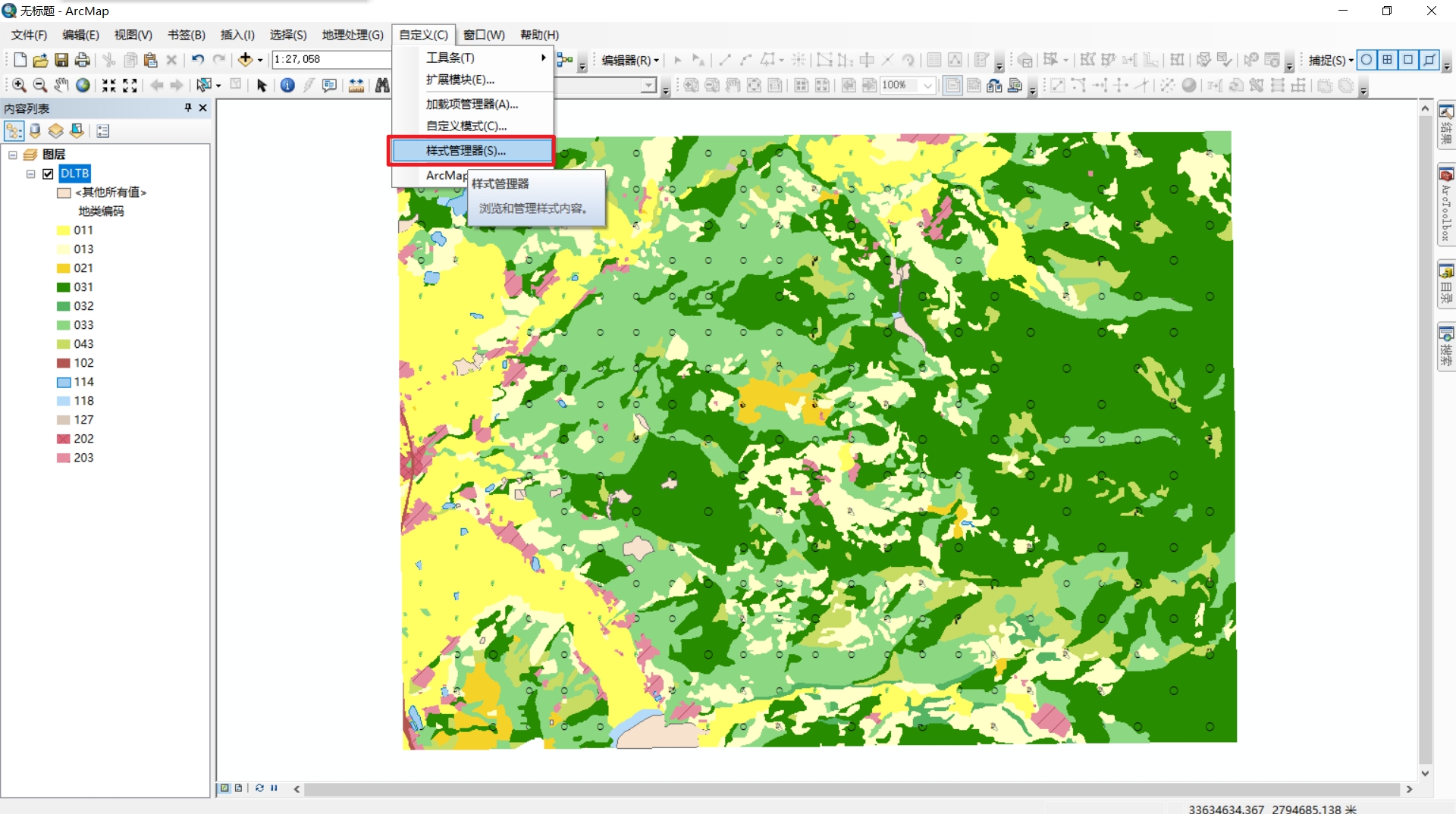

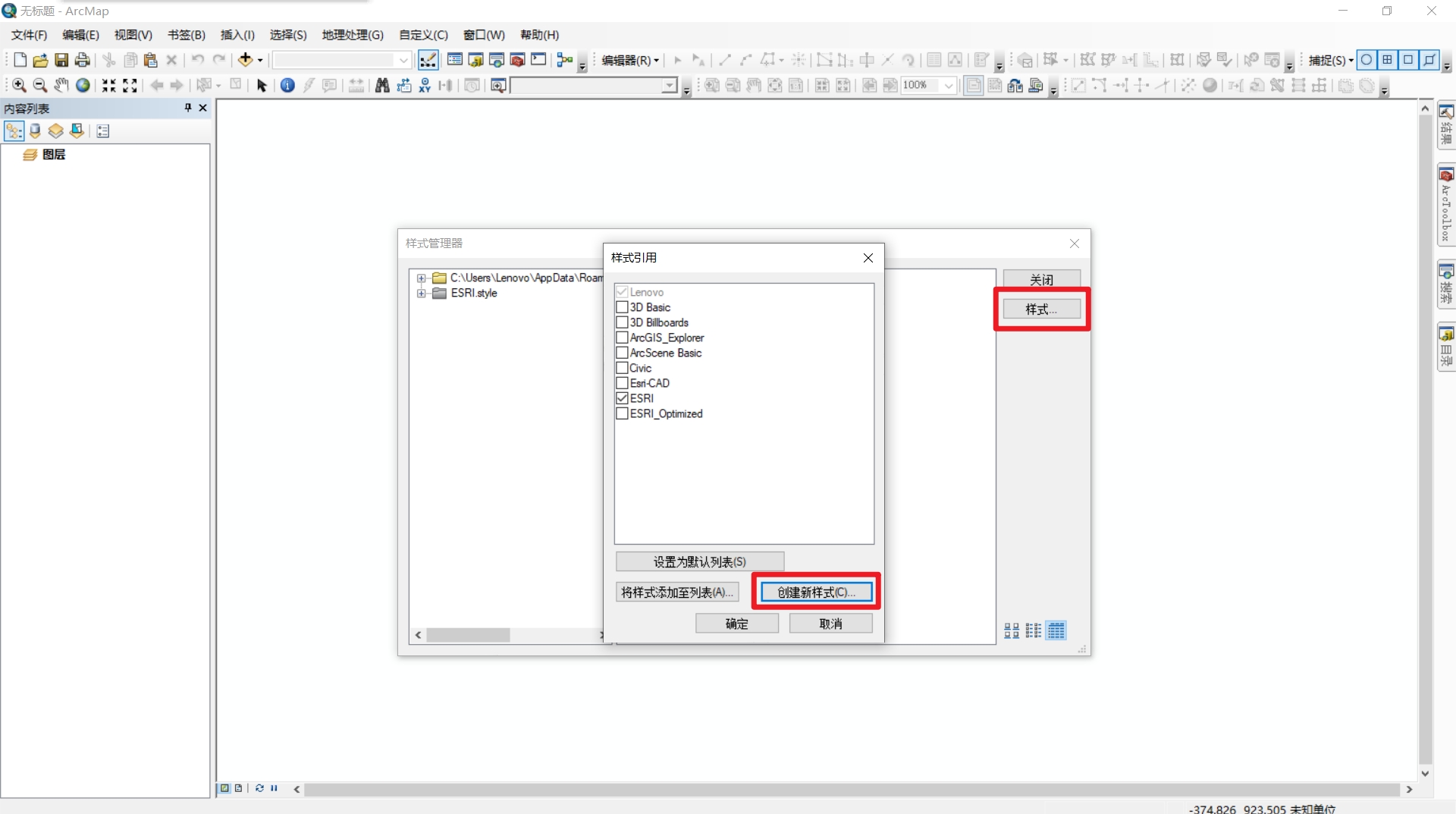

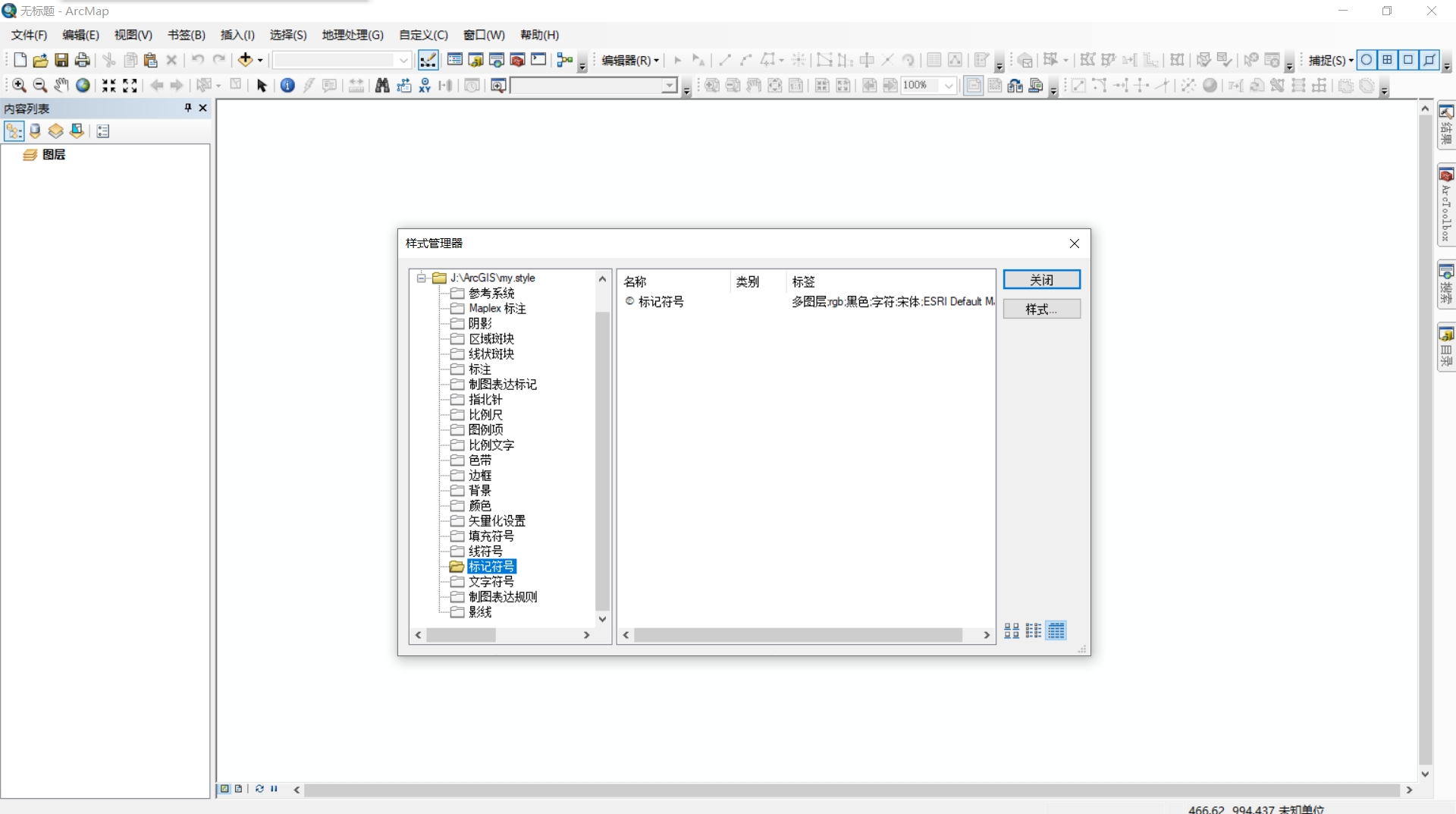

  • 在自定义中打开【样式管理器】，点击【样式】，【创建新样式】

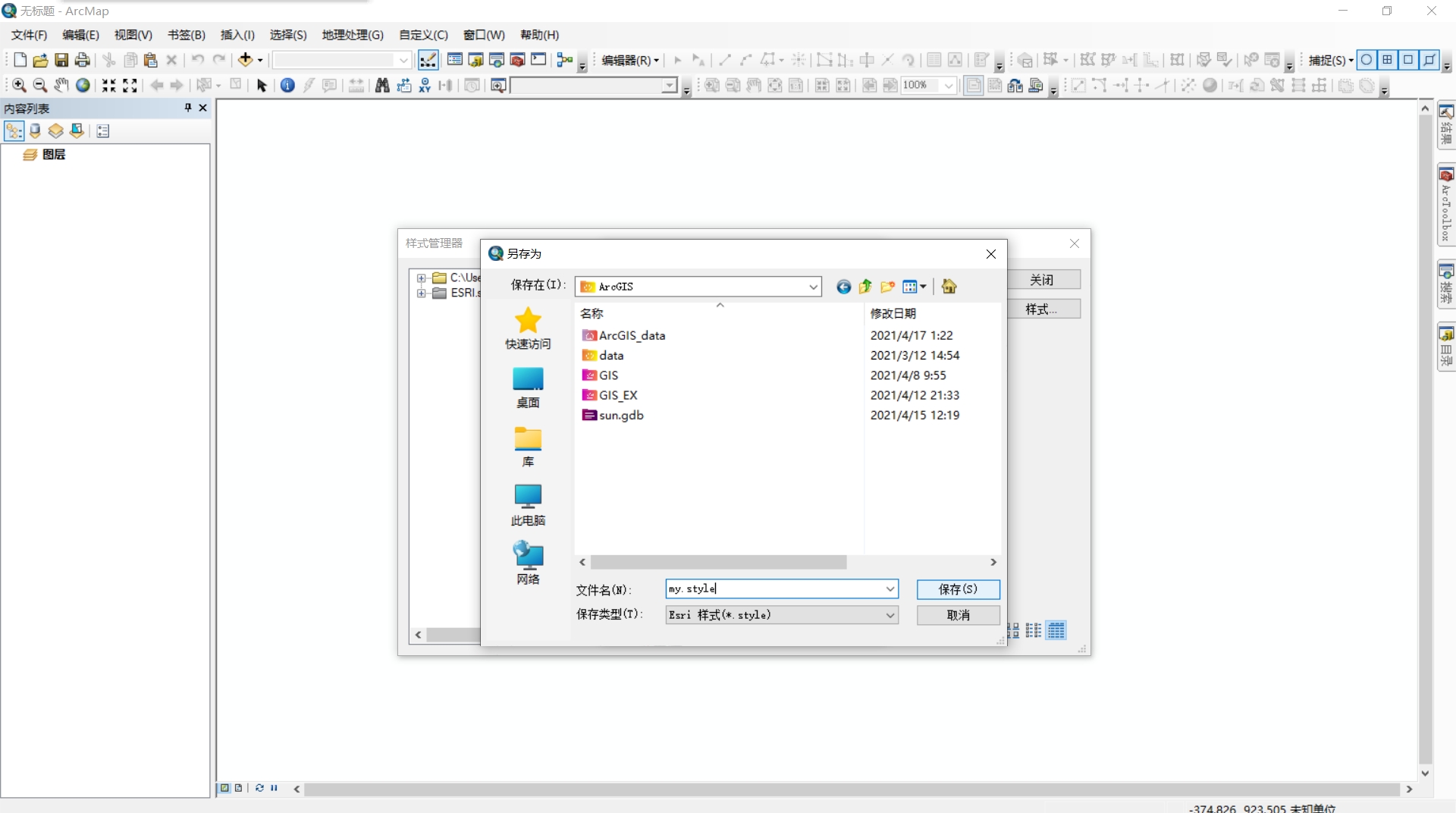

  • 选择路径，并填写名字。

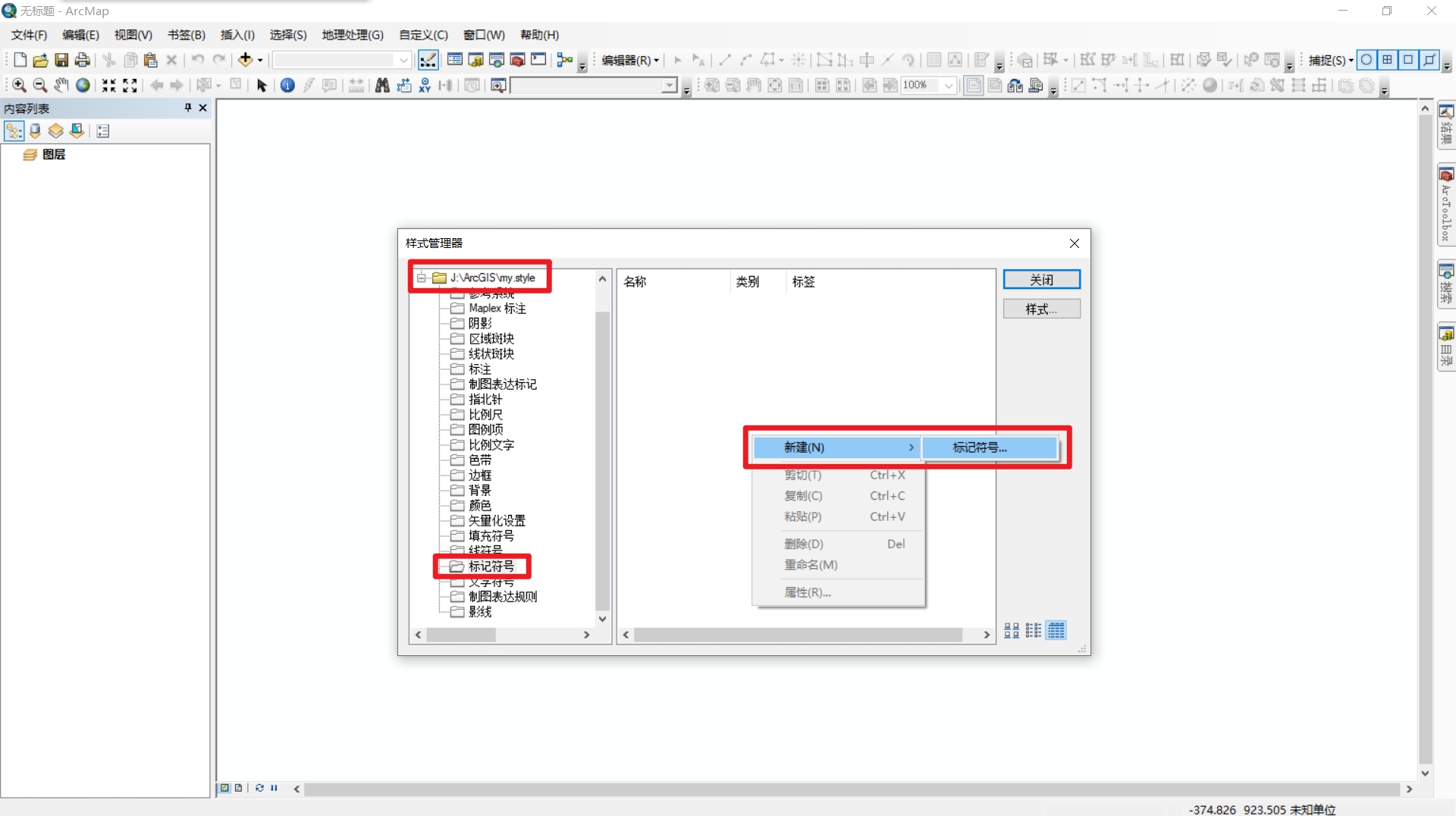

  • 添加到样式管理器，展开此样式，选择【标记符号】，在右边空白处右键新建【标记符号】

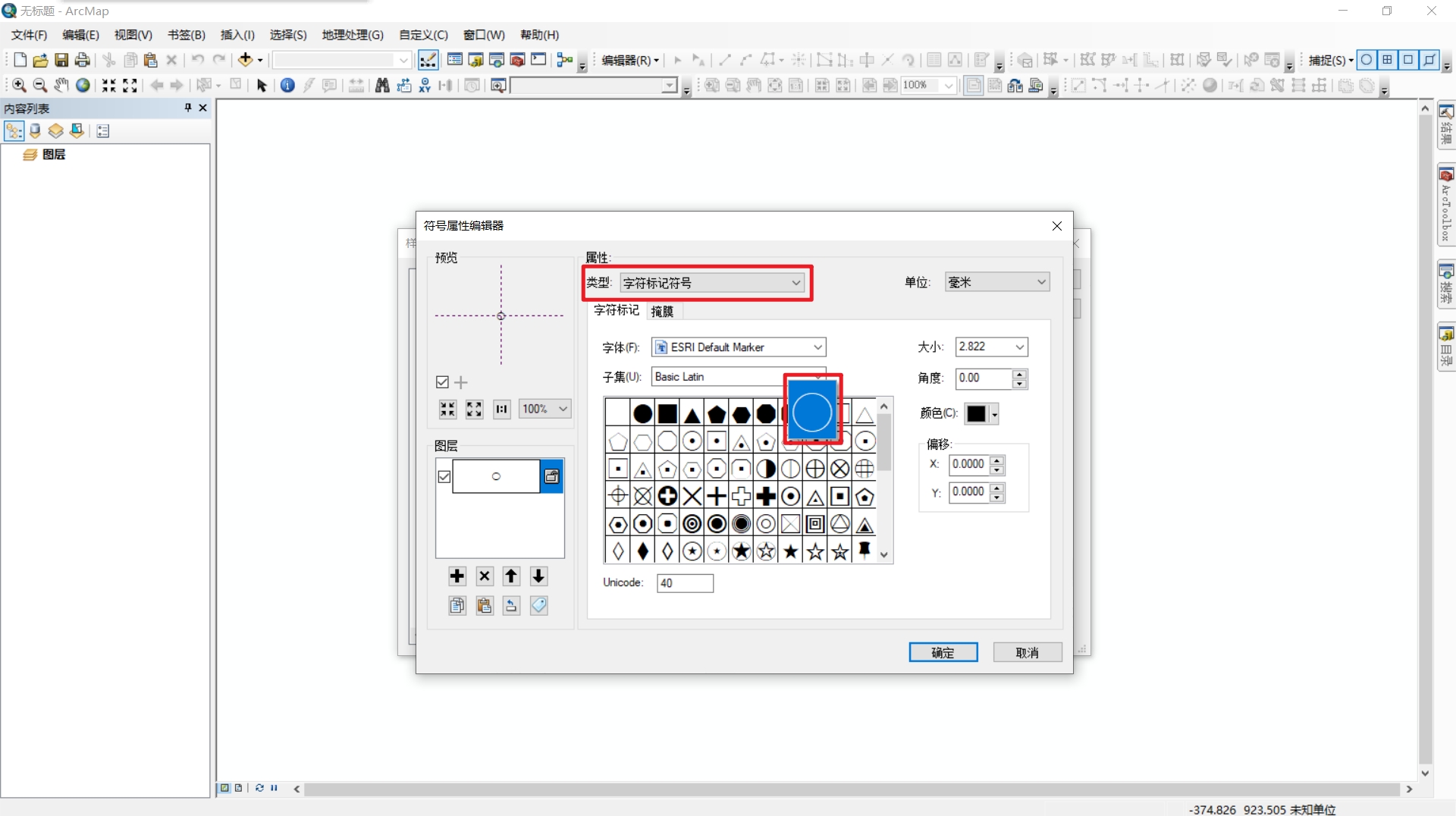

  • 选择【字符标记符号】类型，选择一个圆圈。

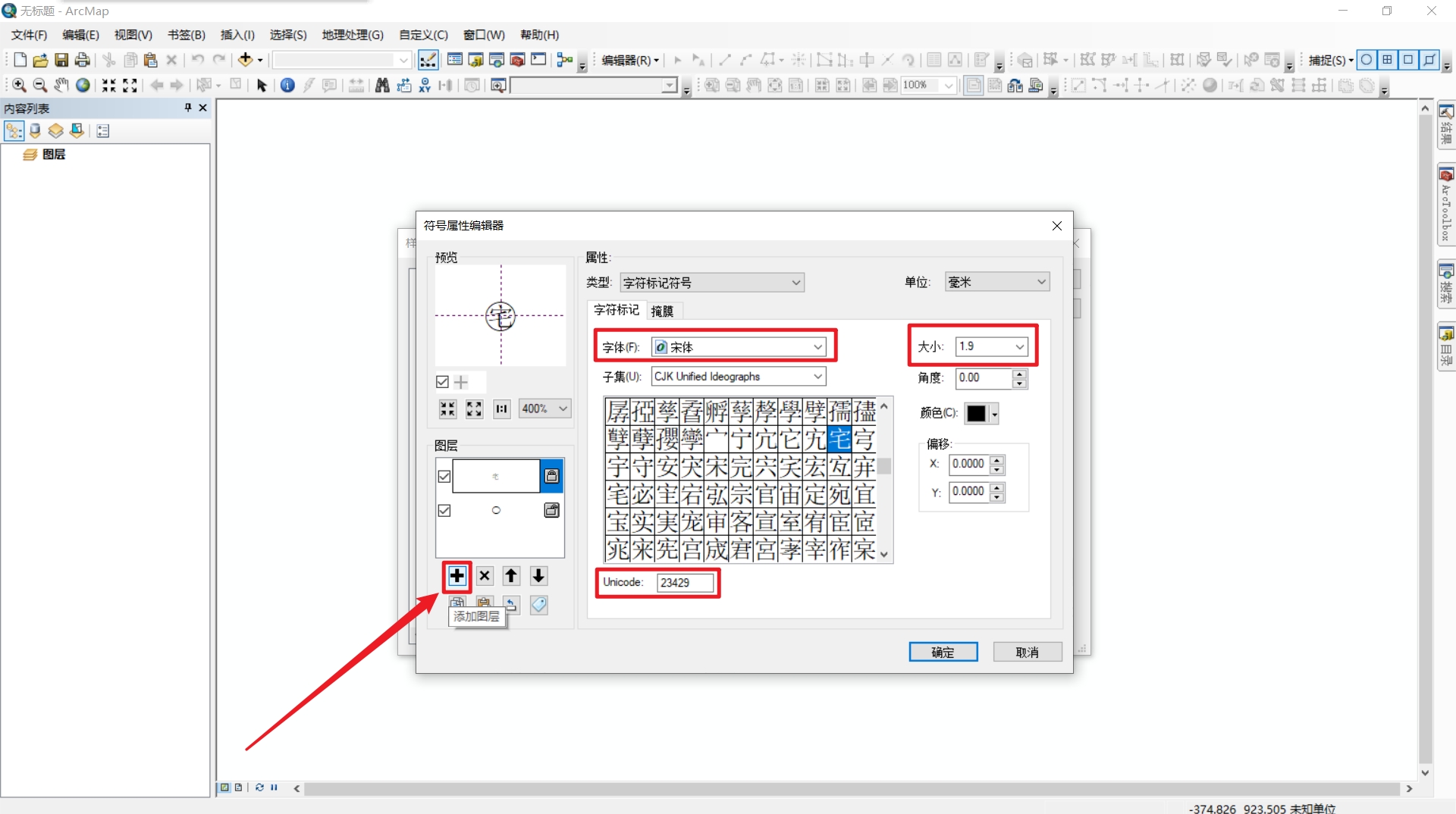

  • 点击做下角的【加号】添加一个文字，并设置其字体大小等。

  • 字符符号创建完成。

线面符号的制作

线符号制作

  同上选择【线符号】，根据需求更改属性制作相应的线符号。

面符号制作

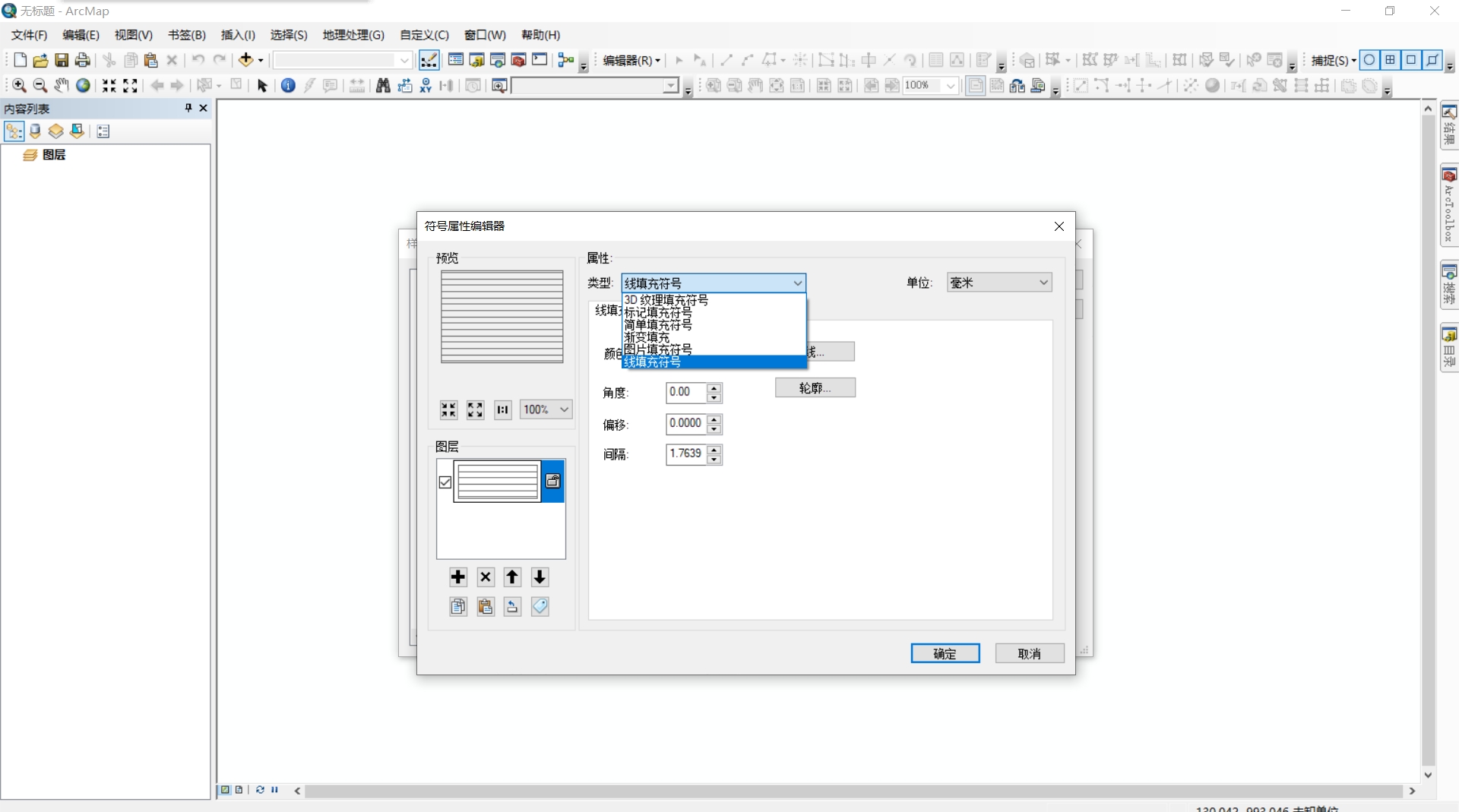

  同上选择【填充符号】，根据需求更改属性制作相应的填充符号。

MXD文档制作

  ArcMAP文档是MXD文件，一个文档中可以保存一个或多个数据狂，一个数据框包含几个图层，每个图层可以对渣u难题符号、标注、比例尺和显示范围等信息进行保存。MXD文件其实保存的是每个数据的链接，为了文件管理方便，要求这些数据放在同一个文件夹内，并且保存的时候数据都要以相对路径保存。

保存文档

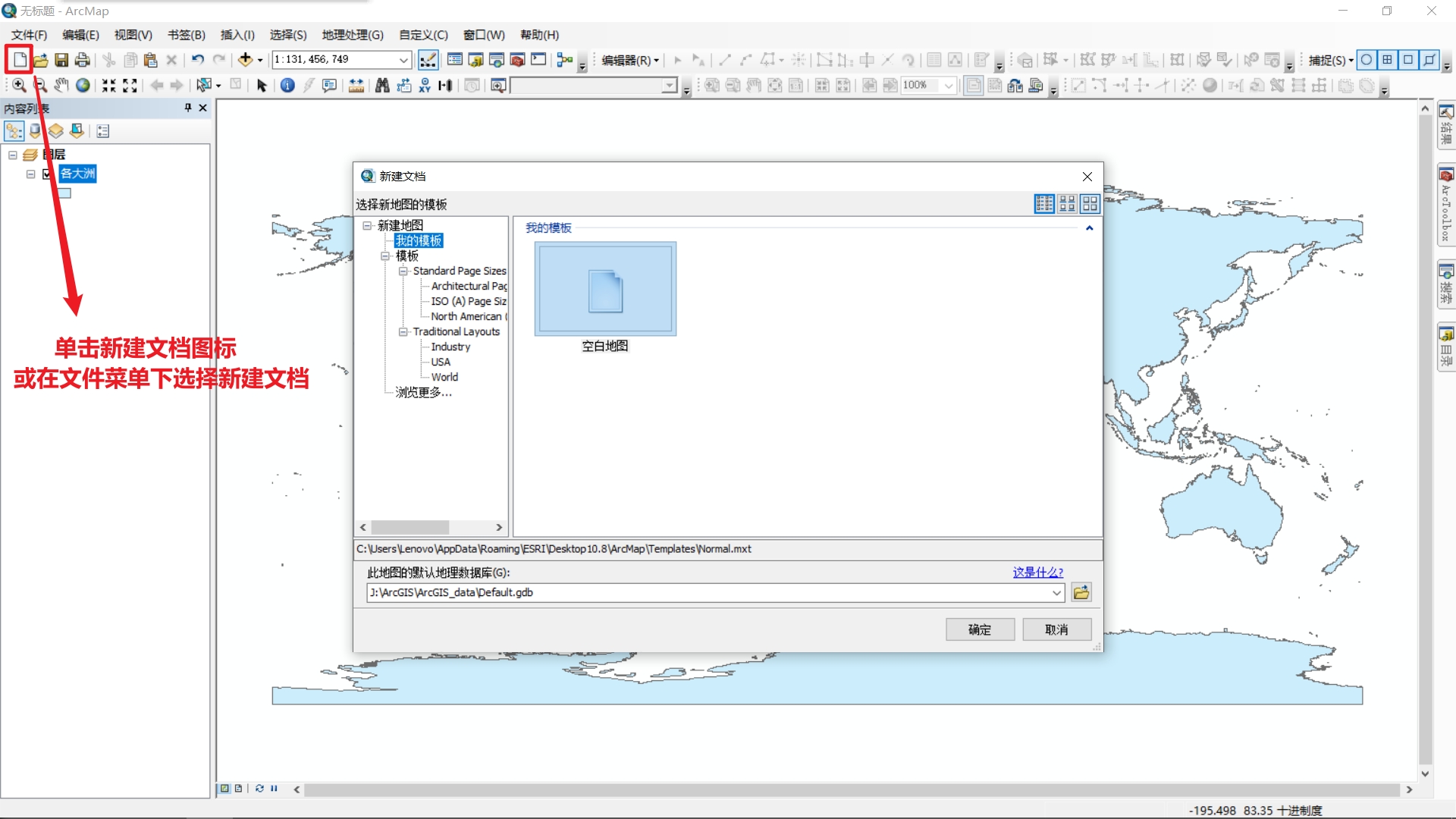

  • 新建一个文档

  • 自己加入一个或多个数据图层。（这些数据来自同一个图层，可以新建一个数据库，将在其他地方的数据复制到新建的文件数据库里）

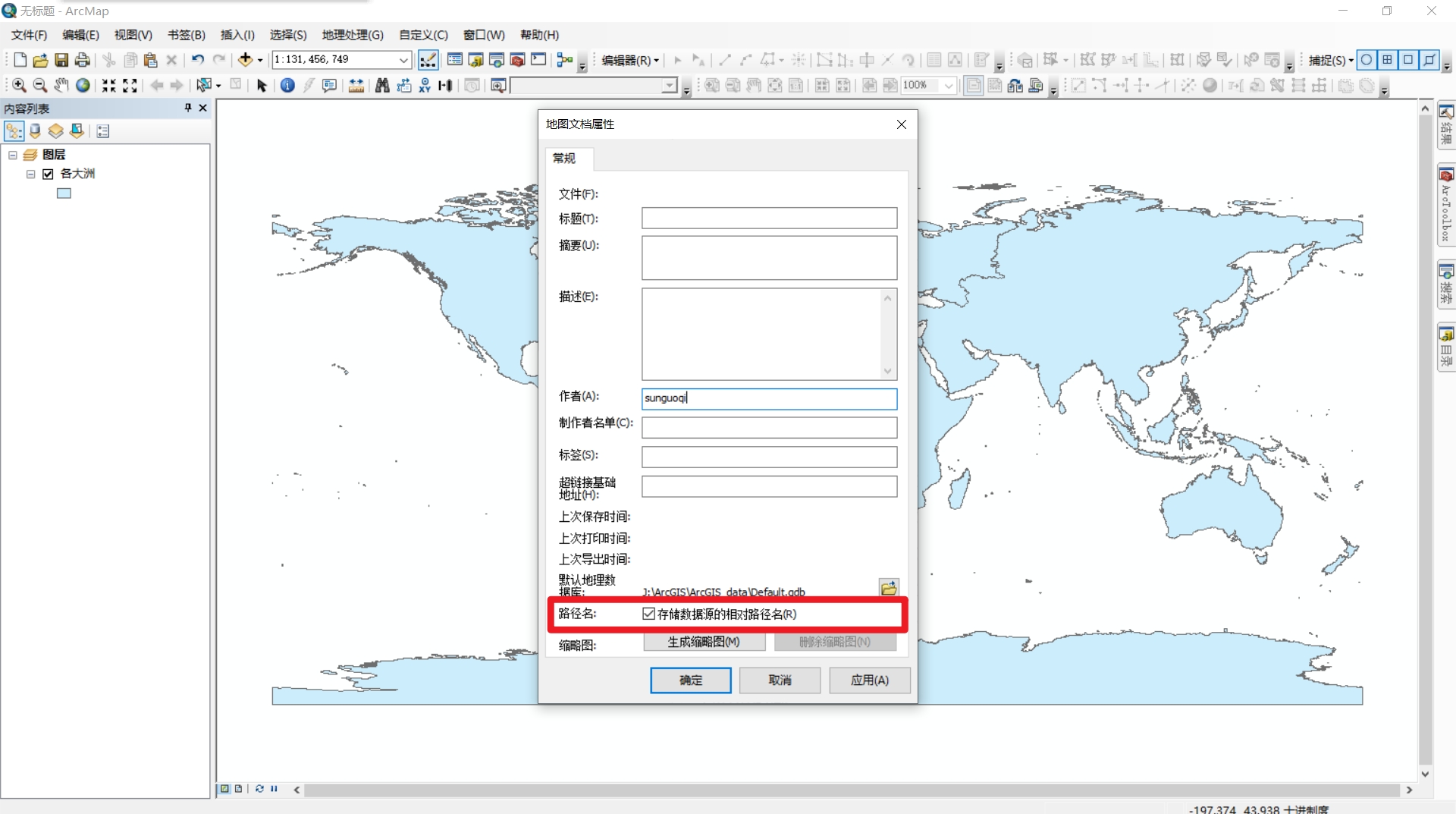

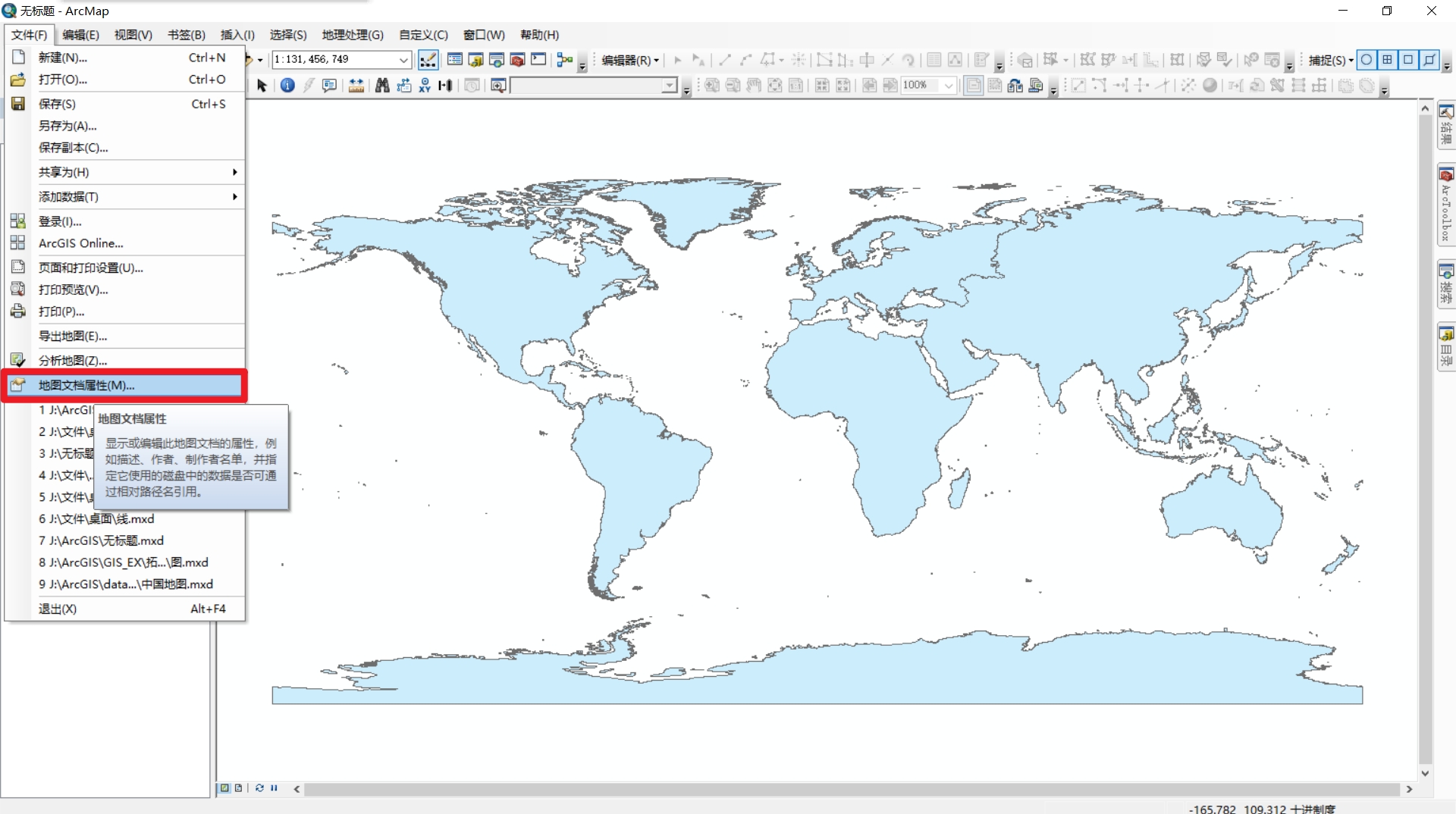

  • 设置文档属性

  • 保存相对路径

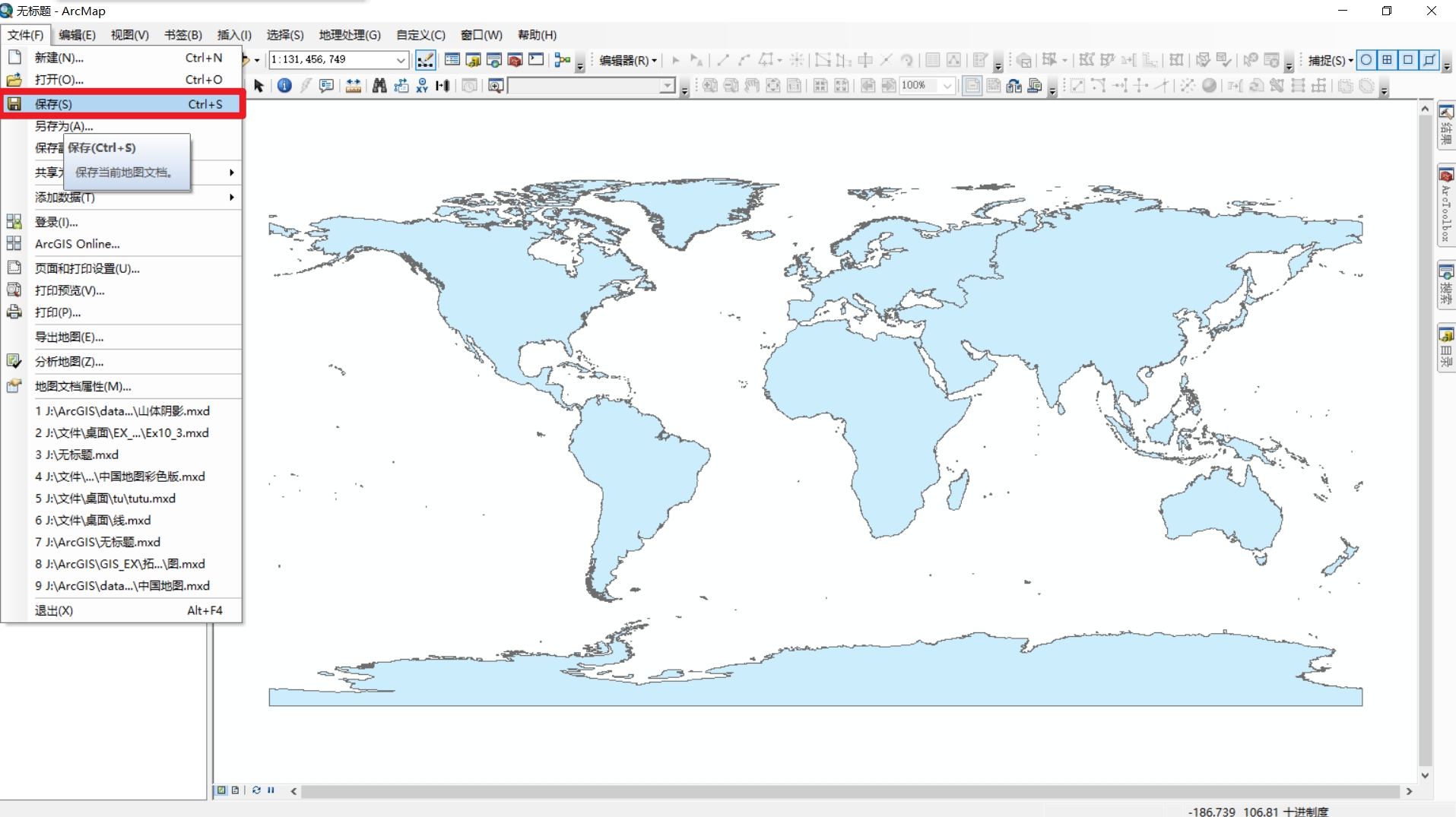

  • 保存文档（默认在数据文件路径下会出现一个后缀名为.mxd文件）

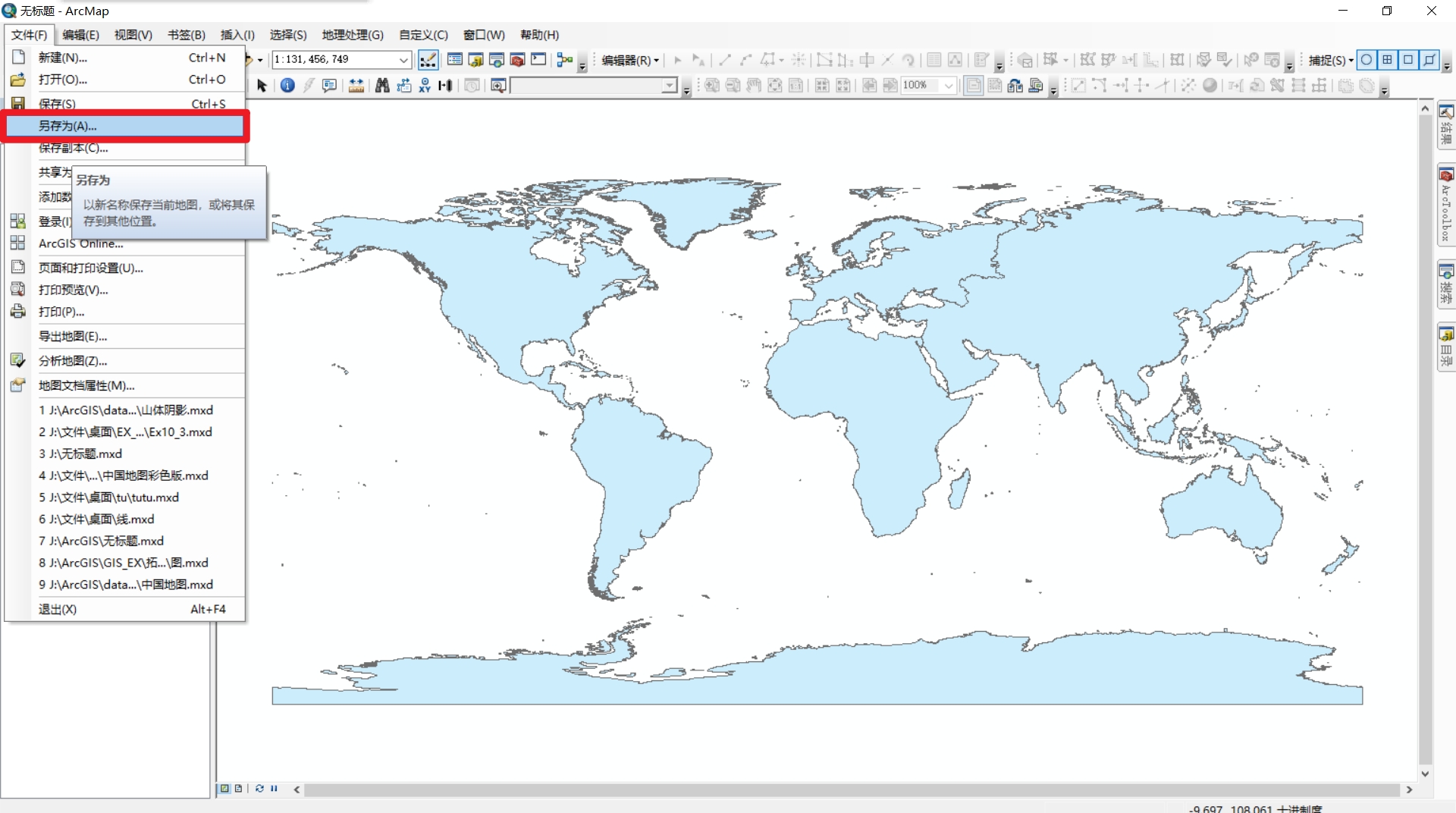

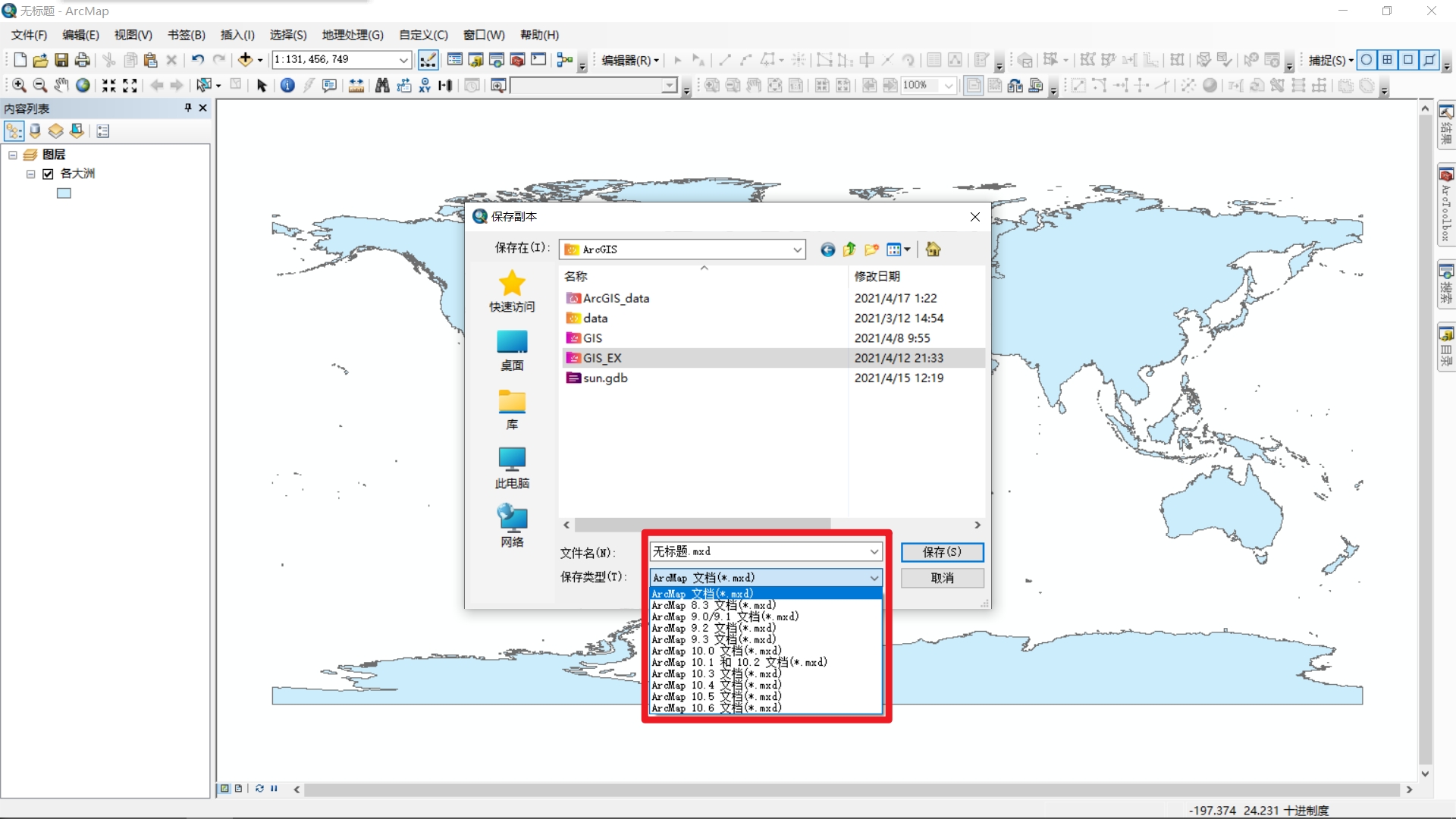

  • 另存为（可以更改名字）

  • 存为副本（可降级）

文档MXD默认相对路径设置

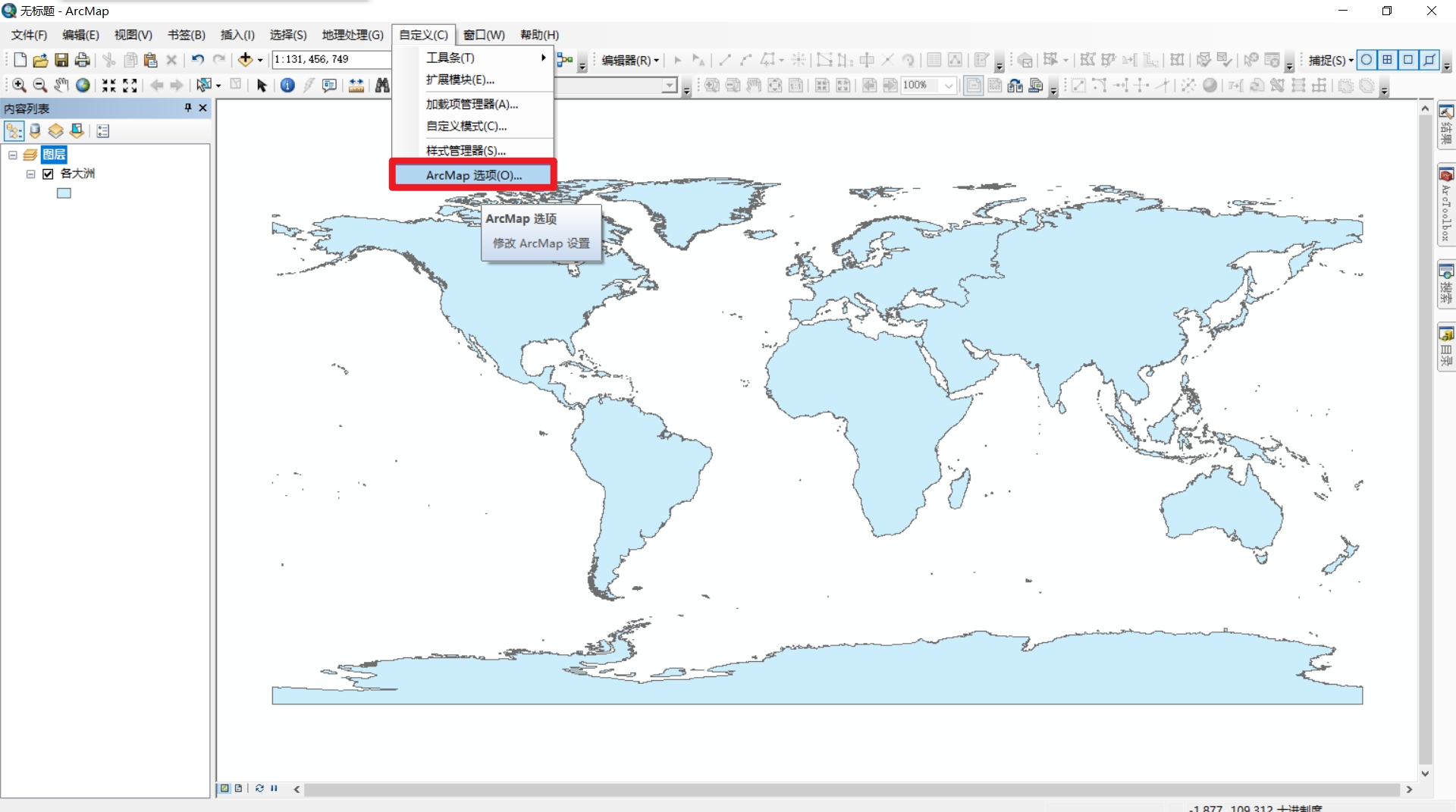

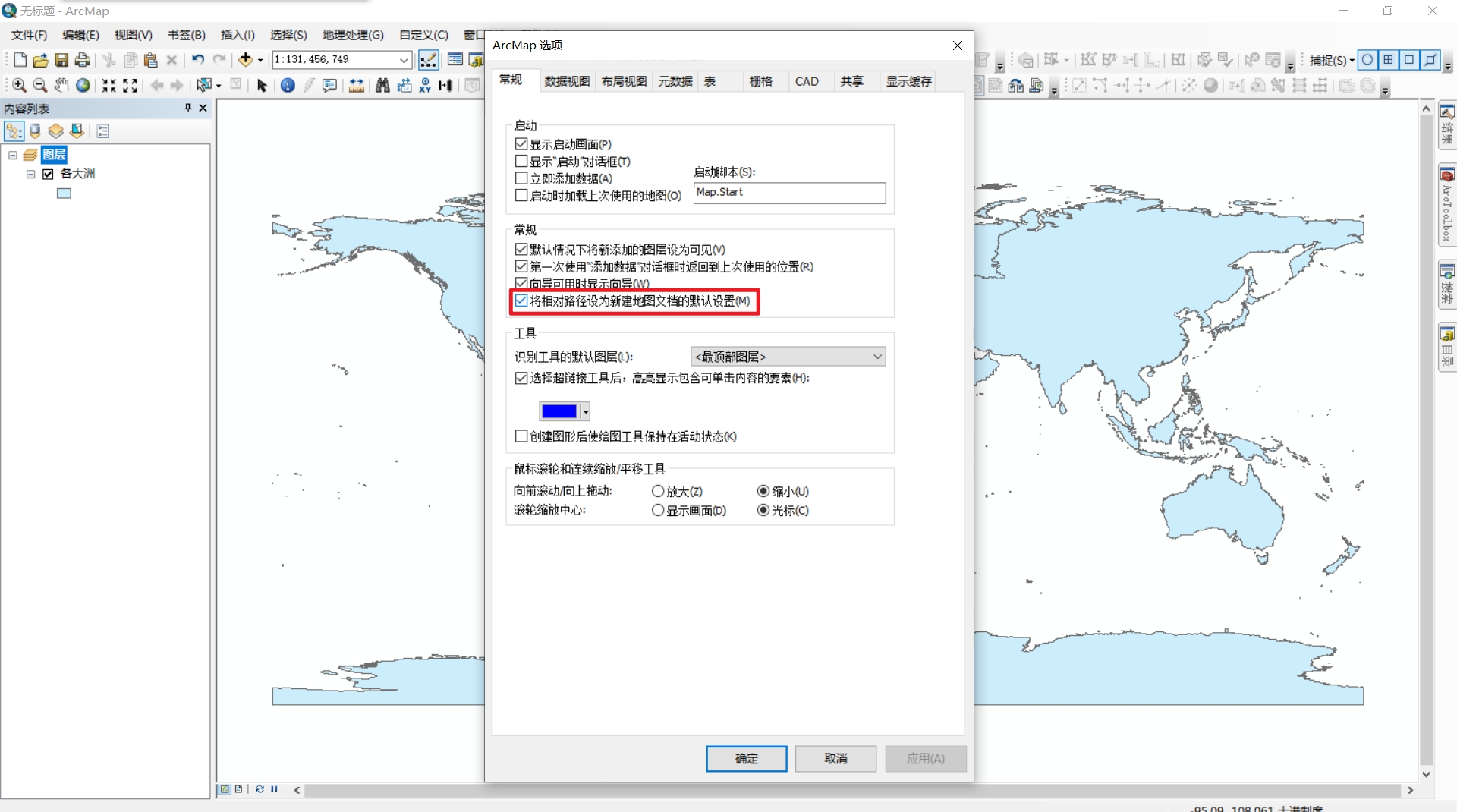

  为了保险起见，可以在ArcMAP中设置以后所有的MXD文档都以相对路径进行保存，这样就避免了每次设置MXD文档属性，同时也避免了使用绝对路径带来的数据丢失问题。

地图打包

  上面问什么要多次强调一定要保存相对路径呢，是因为我们在分享数据时，由于别人的路径和你数据文件在你计算机储存的绝对路径不同，所以别人打不开。再次强调，Mxd文档储存的是数据的链接，所以在拷贝数据是必须将文档和数据同时拷贝才能分享出去。

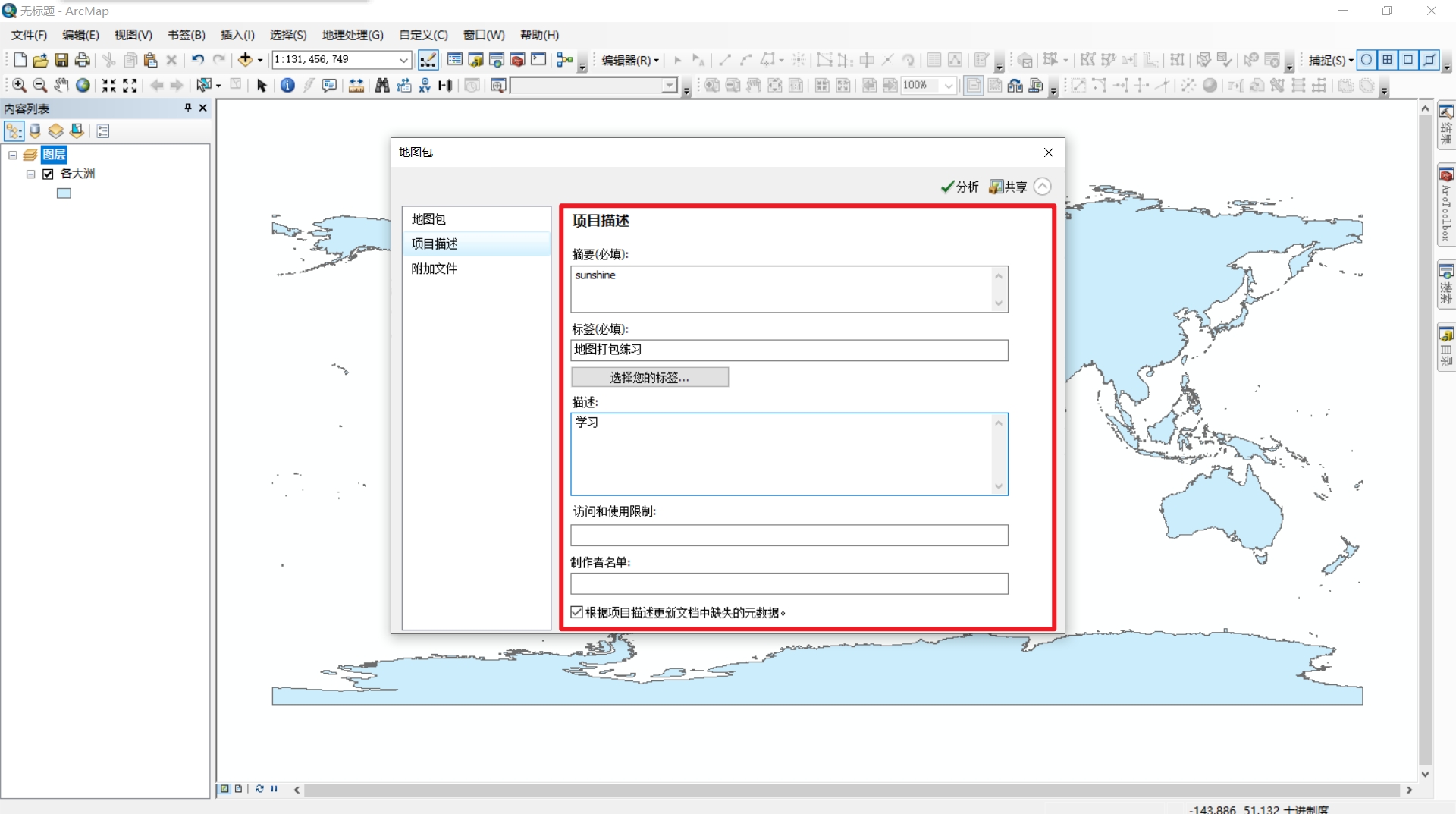

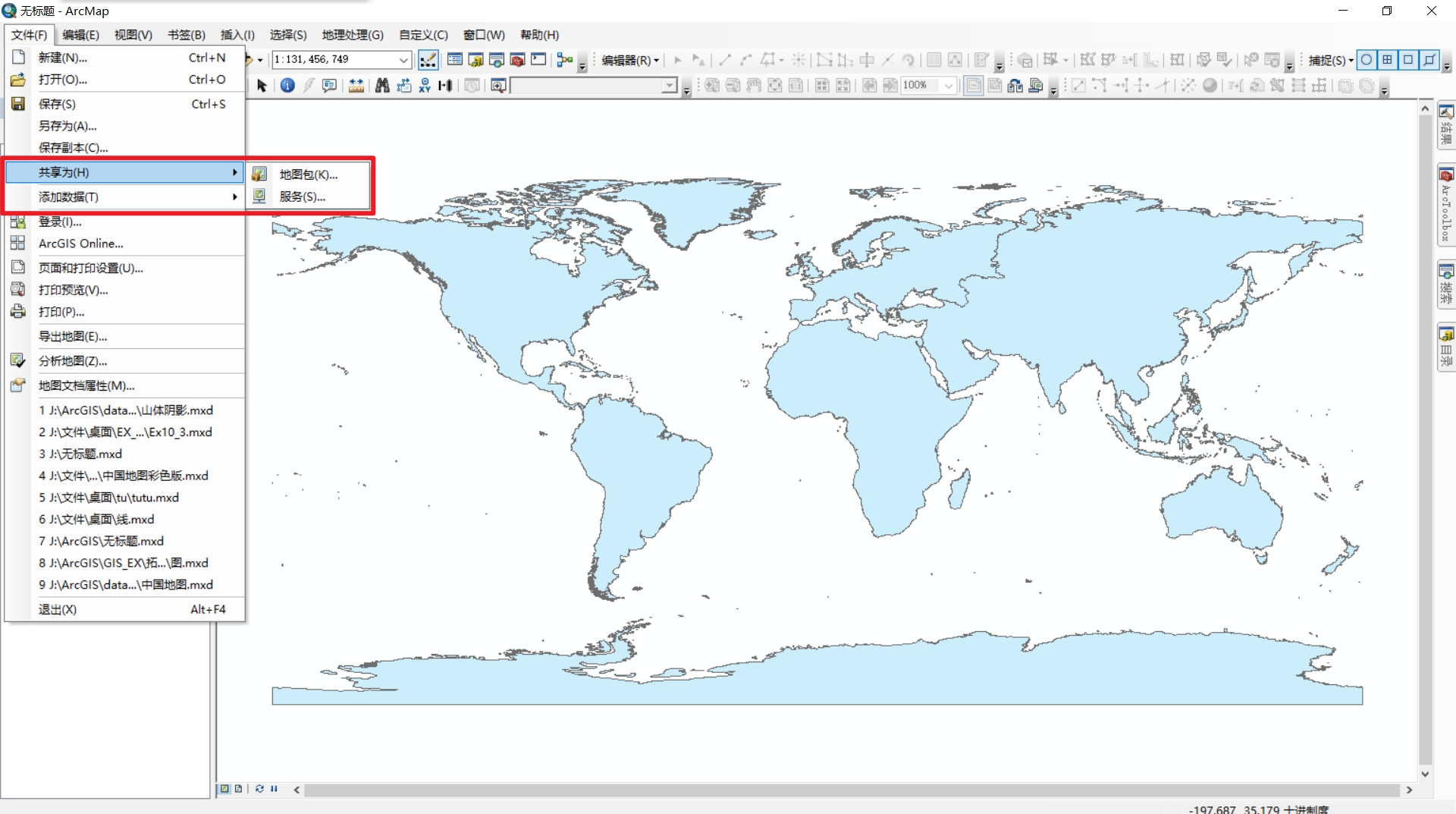

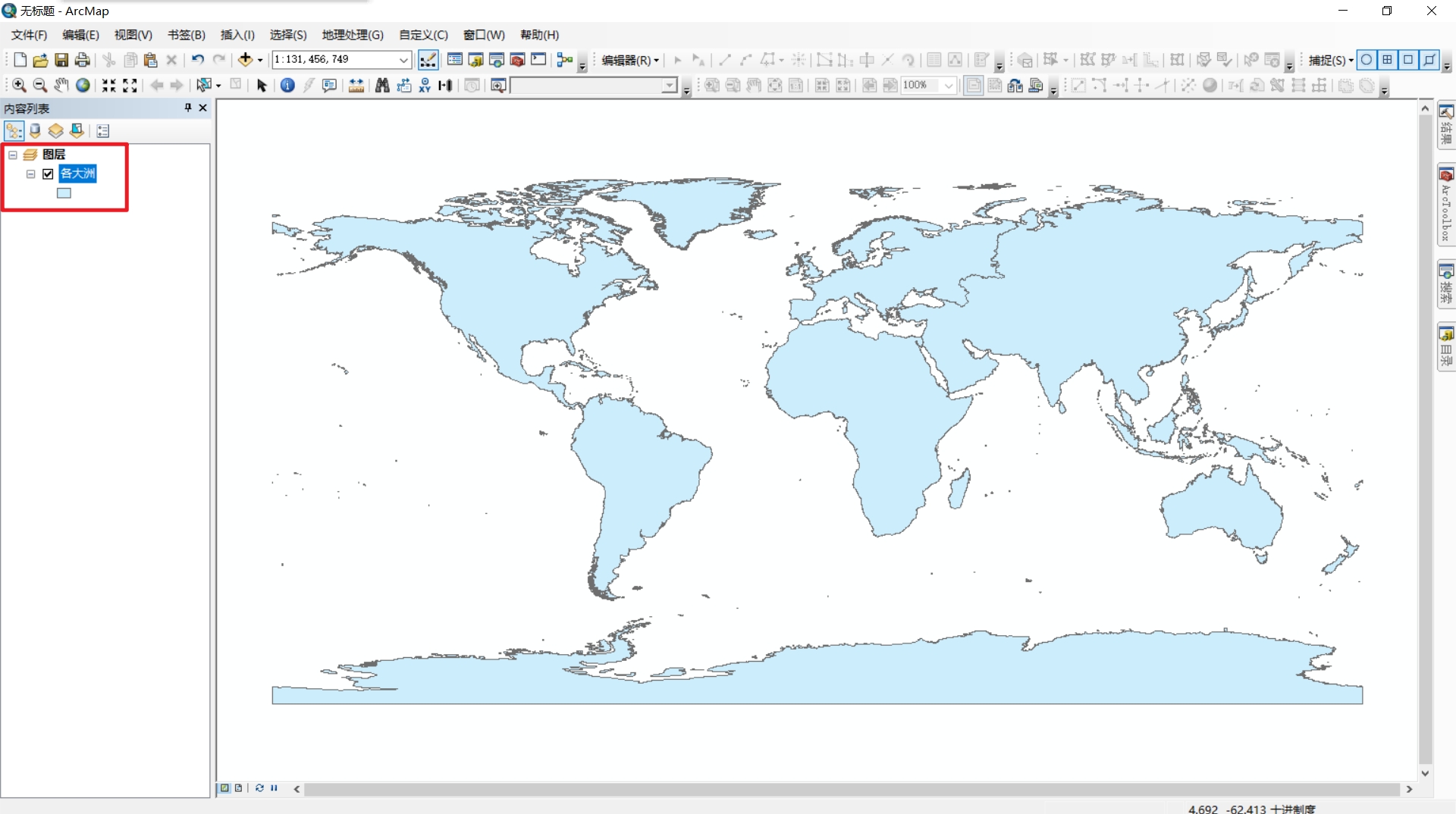

  为了保险起见，还可以将数据打包进行分享，步骤如下。

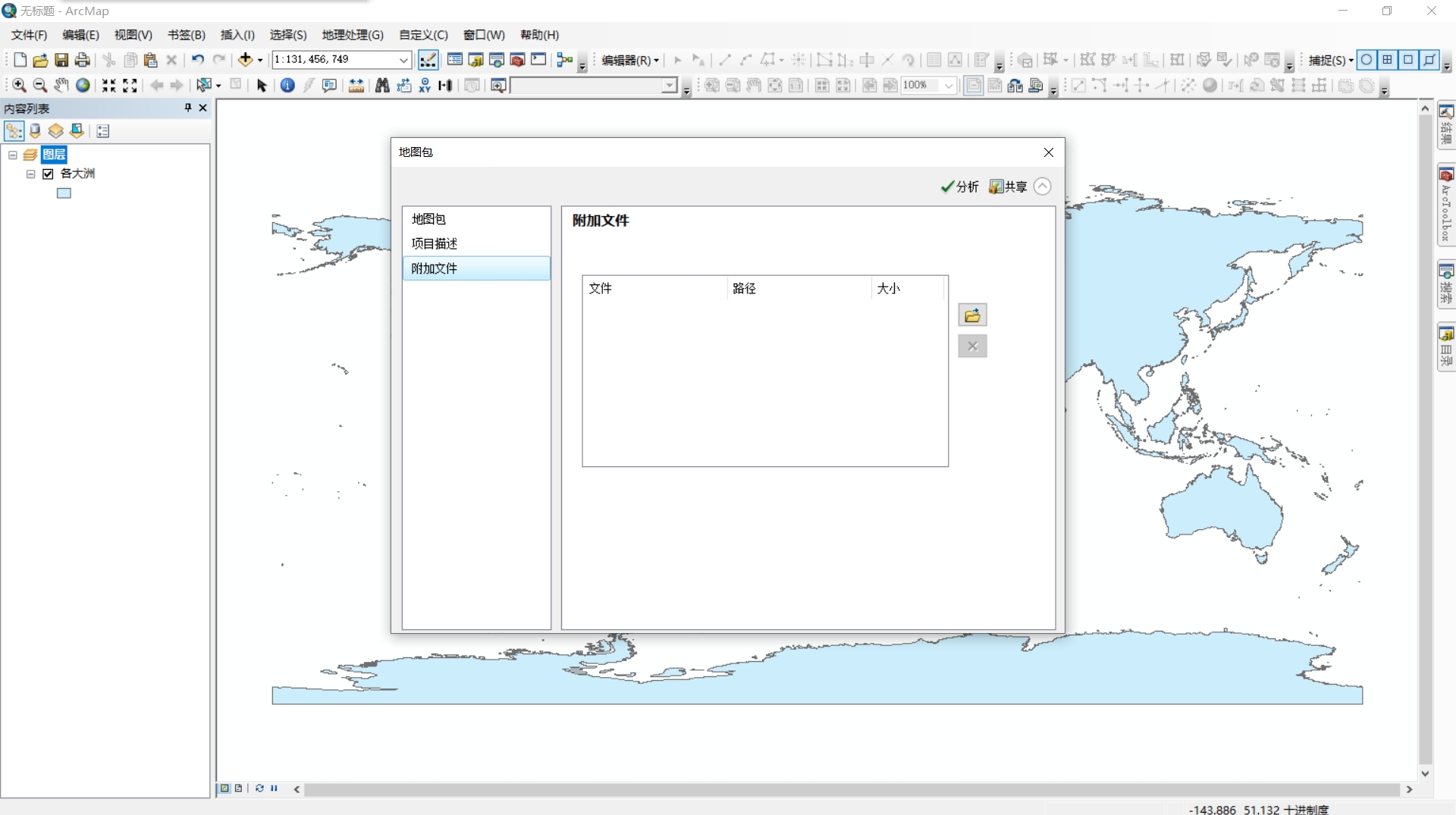

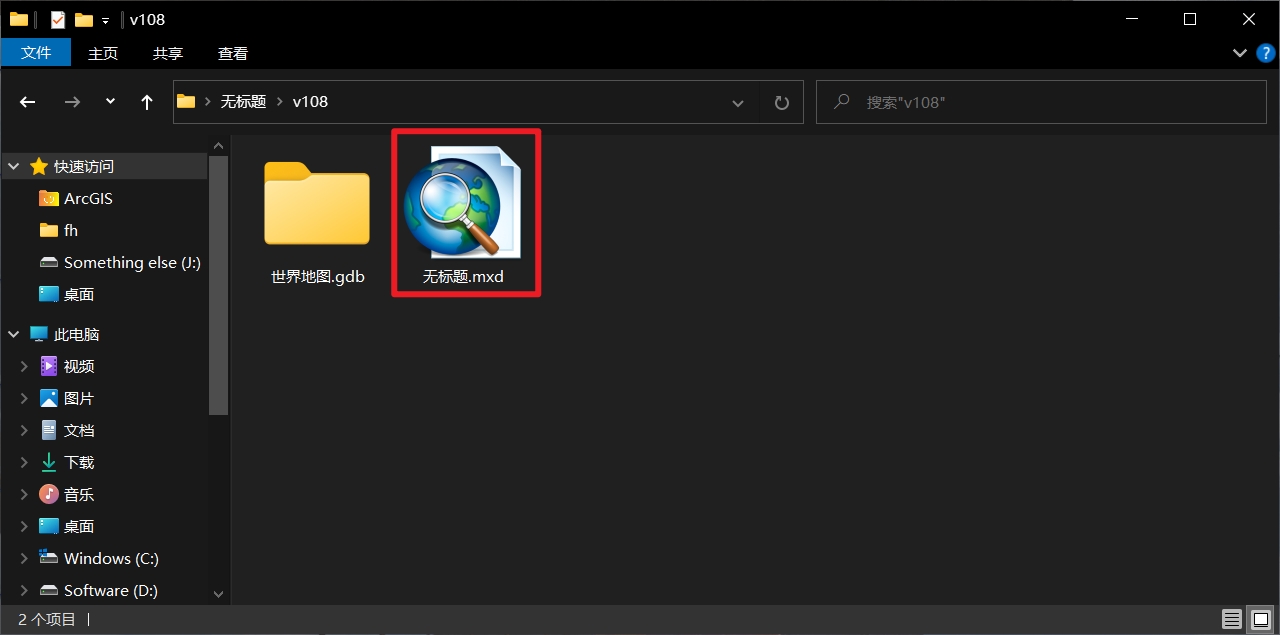

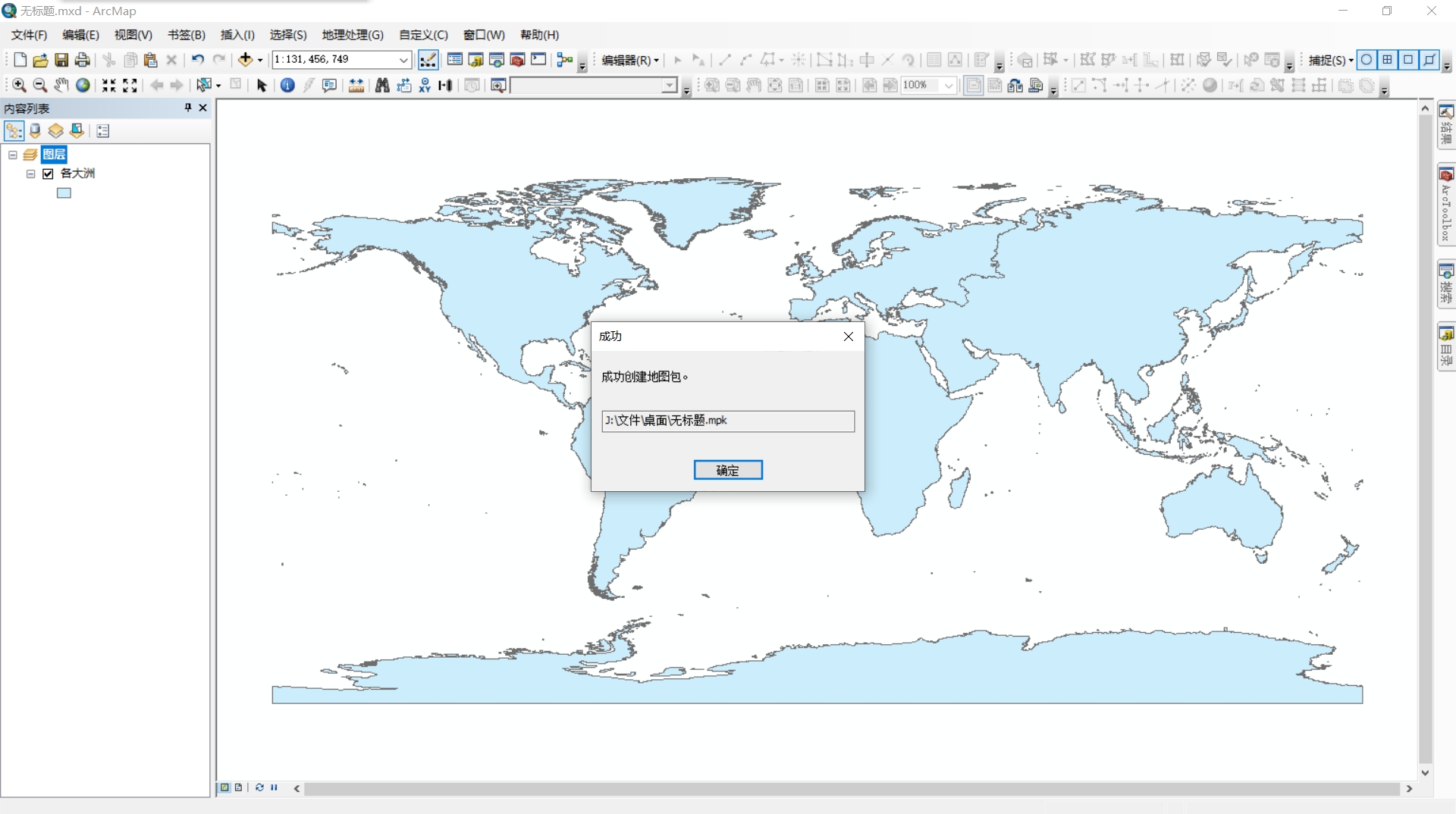

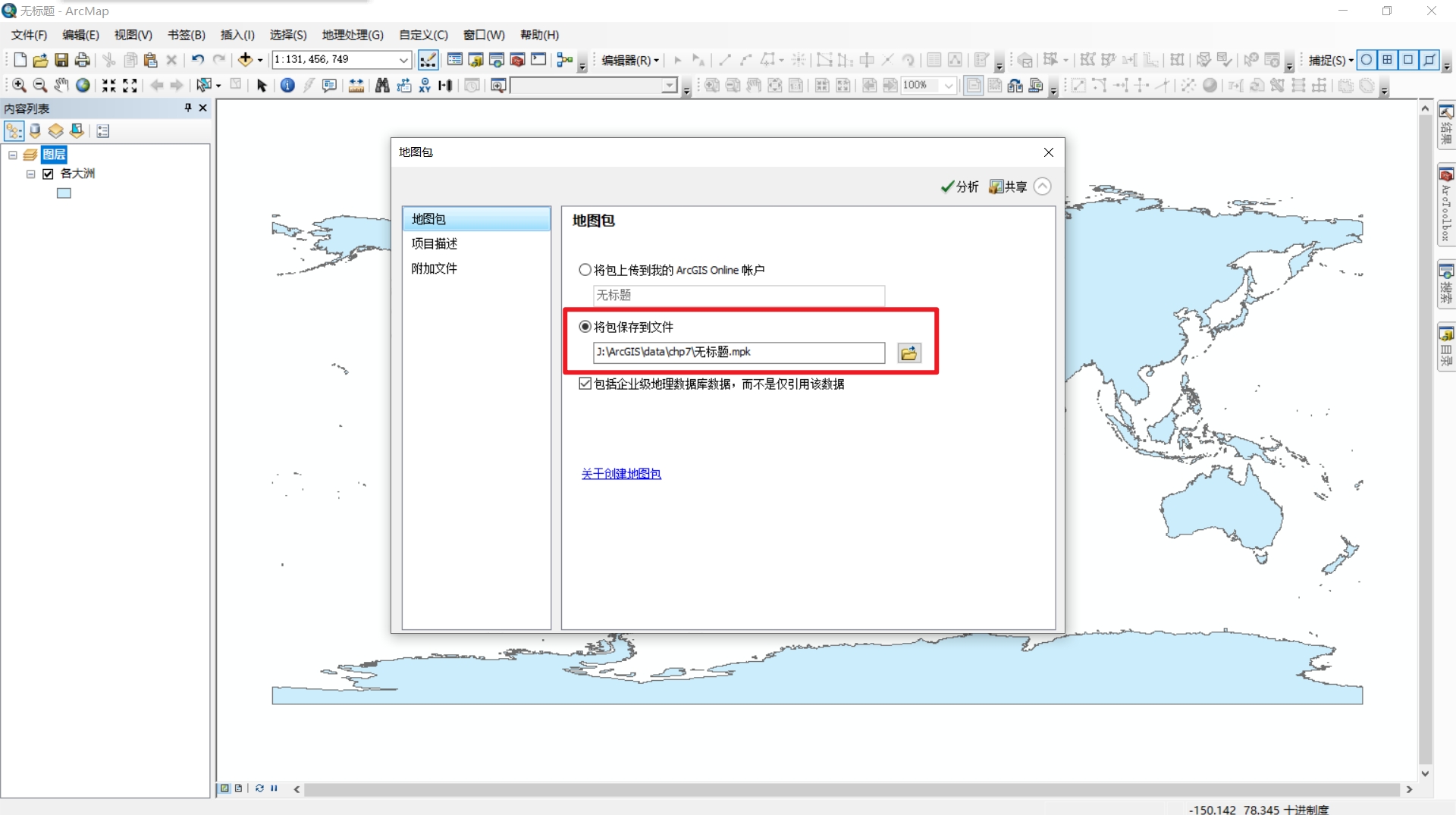

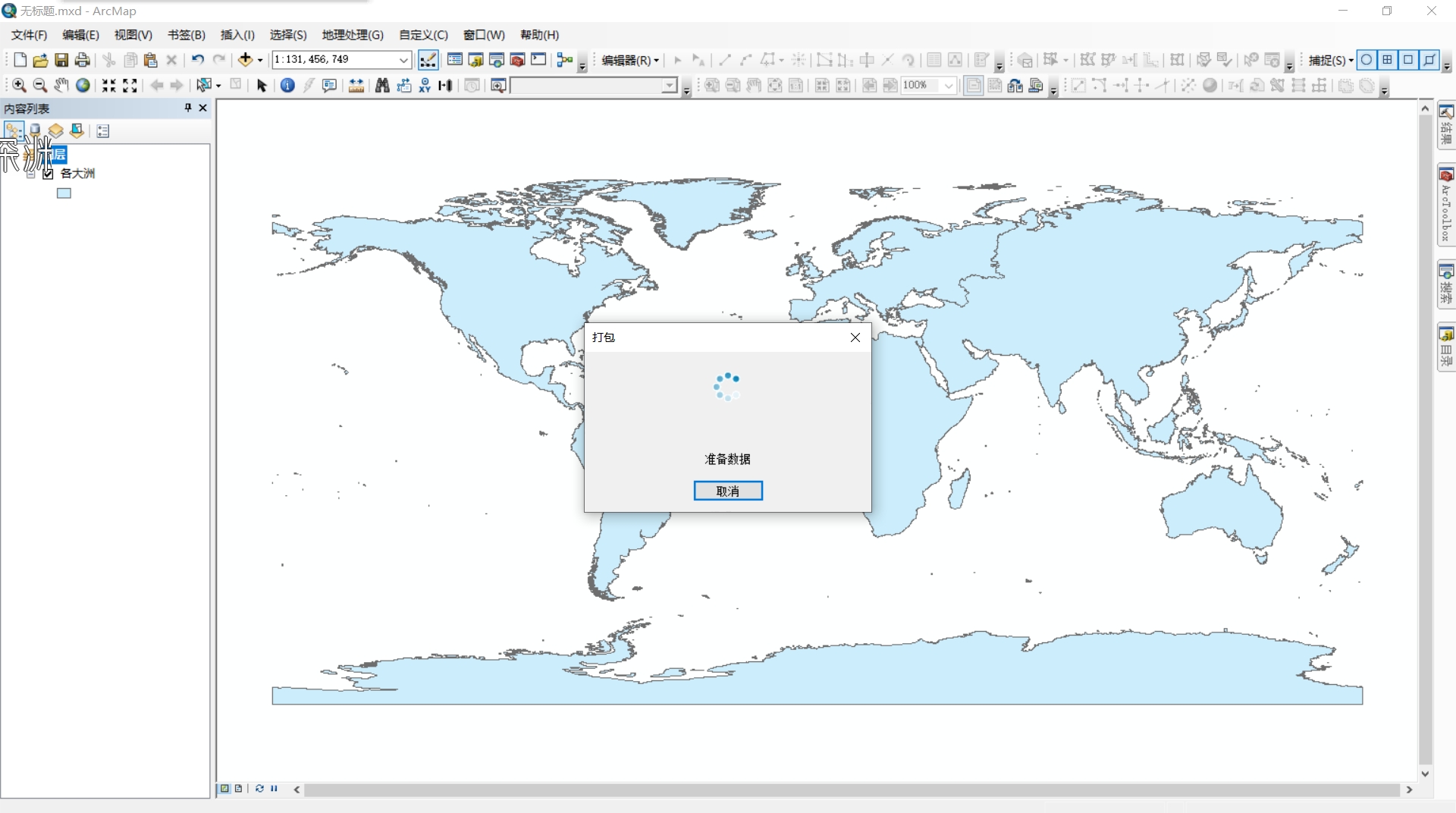

  • 这时，在你保存的路径下会出现一个后缀名为.mpk的文件

  • 这是一个特殊的压缩包文件，但是一般的解压缩文件不能直接将其打开，我们可以将其后缀名更改为.zip或者.rar然后使用解压缩工具进行解压。

  • 解压后，在解压后的文件夹里有以下文件夹。

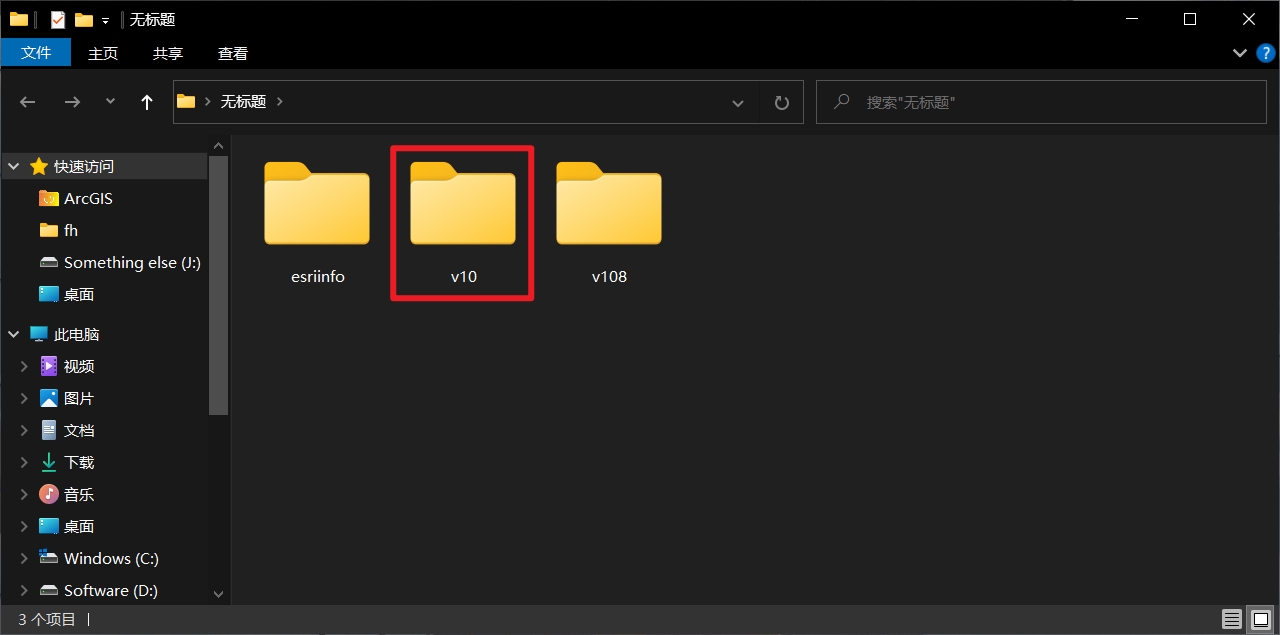

  • v10表示的是ArcGIS10.x版本文档，v108表示的是ArcGIS10.8版本文件

地图切片

  像高德地图、百度地图这样的地图APP中，数据一般是以切片形式展示的，在不同的比例尺下，显示的内容也有差别。

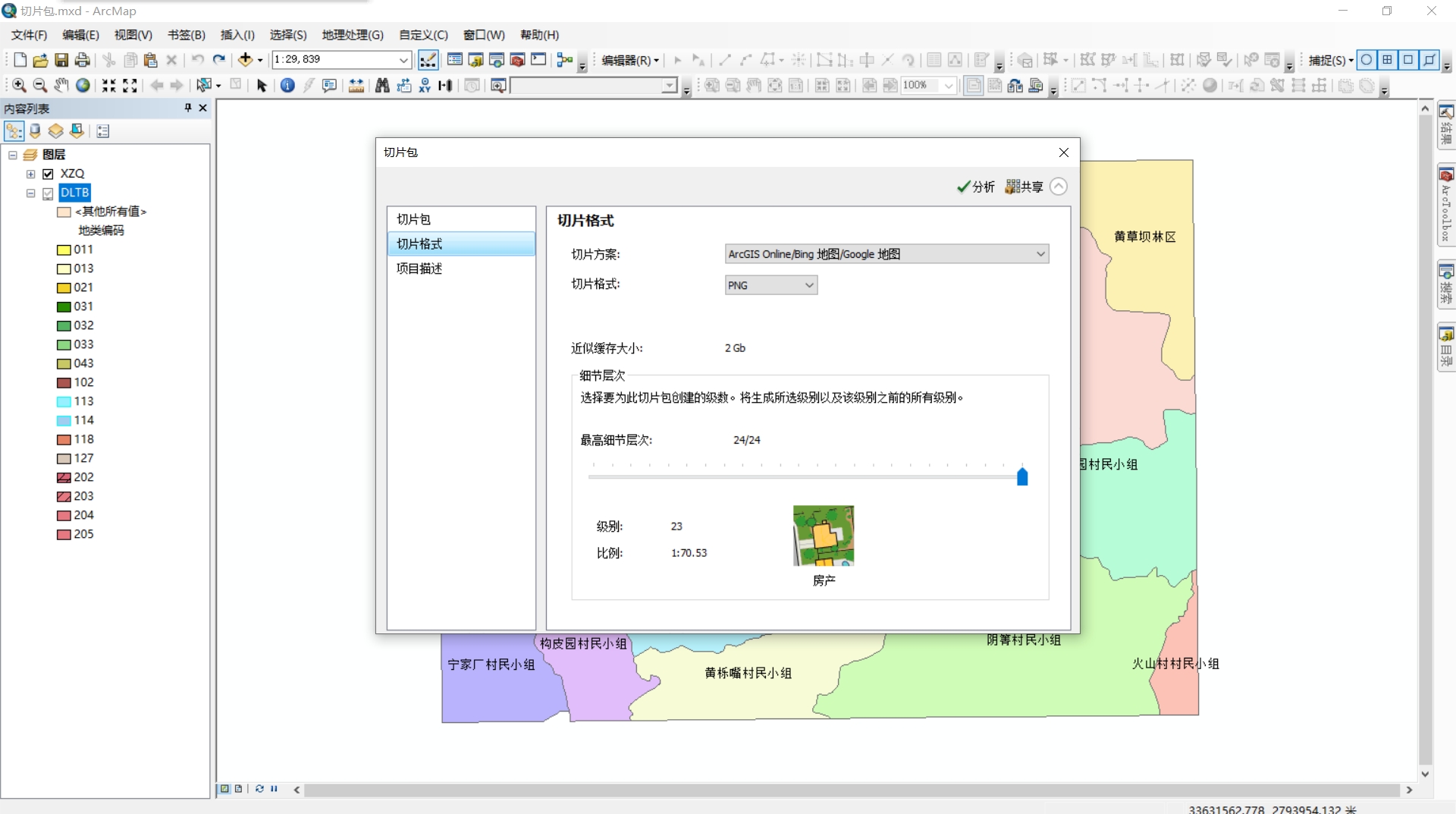

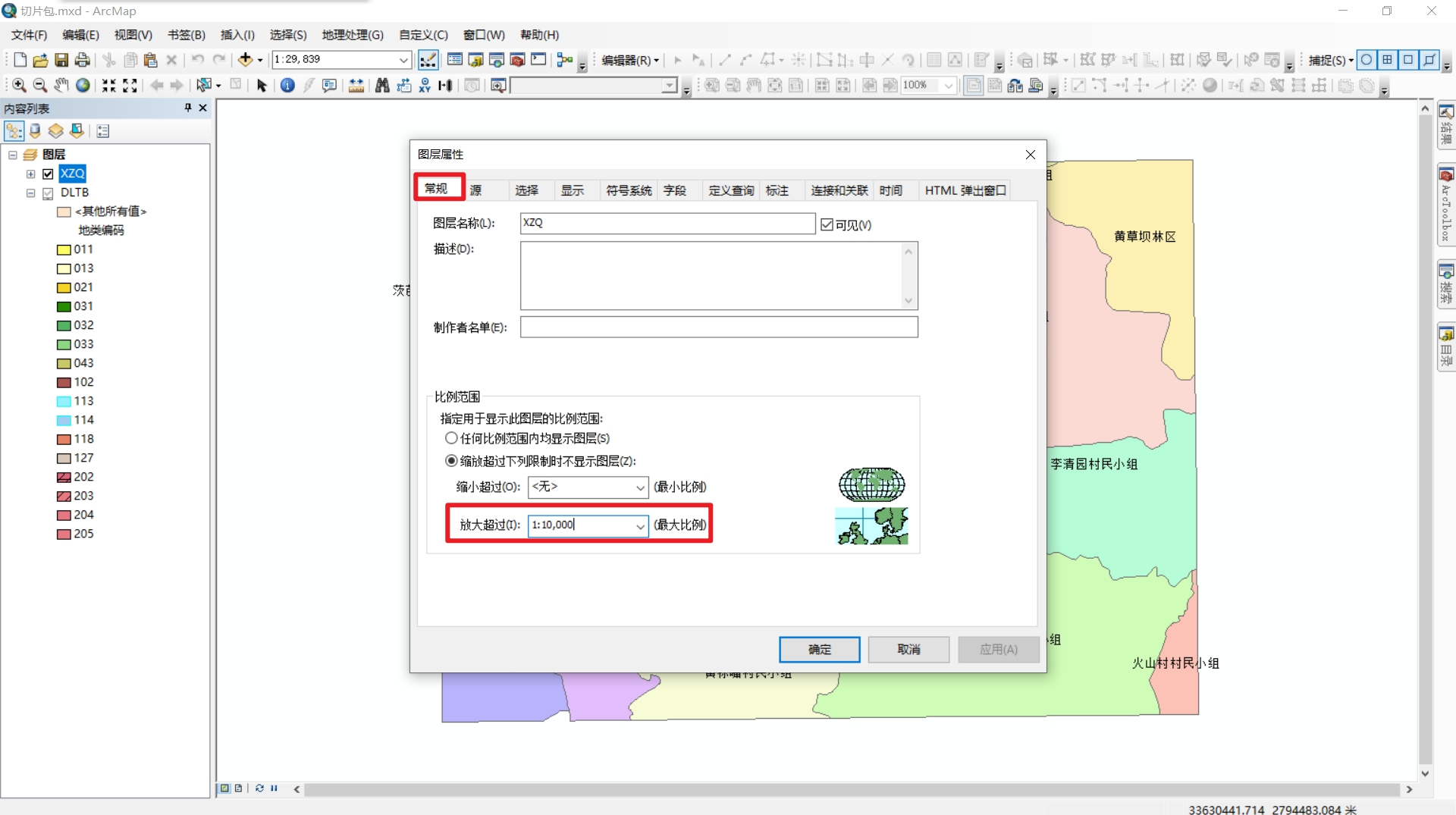

  • 设置相应比例尺显示

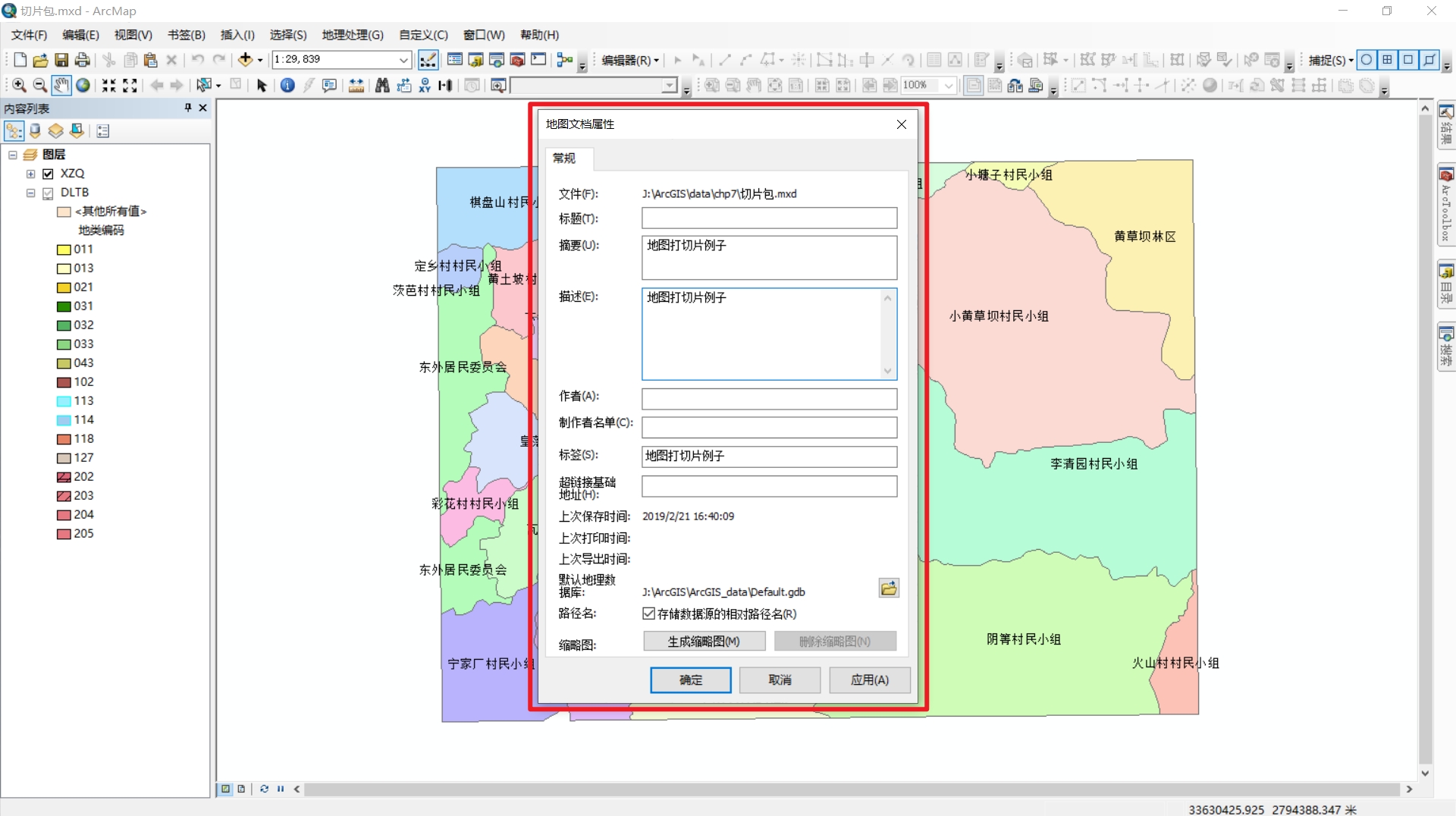

  • 设置文档属性

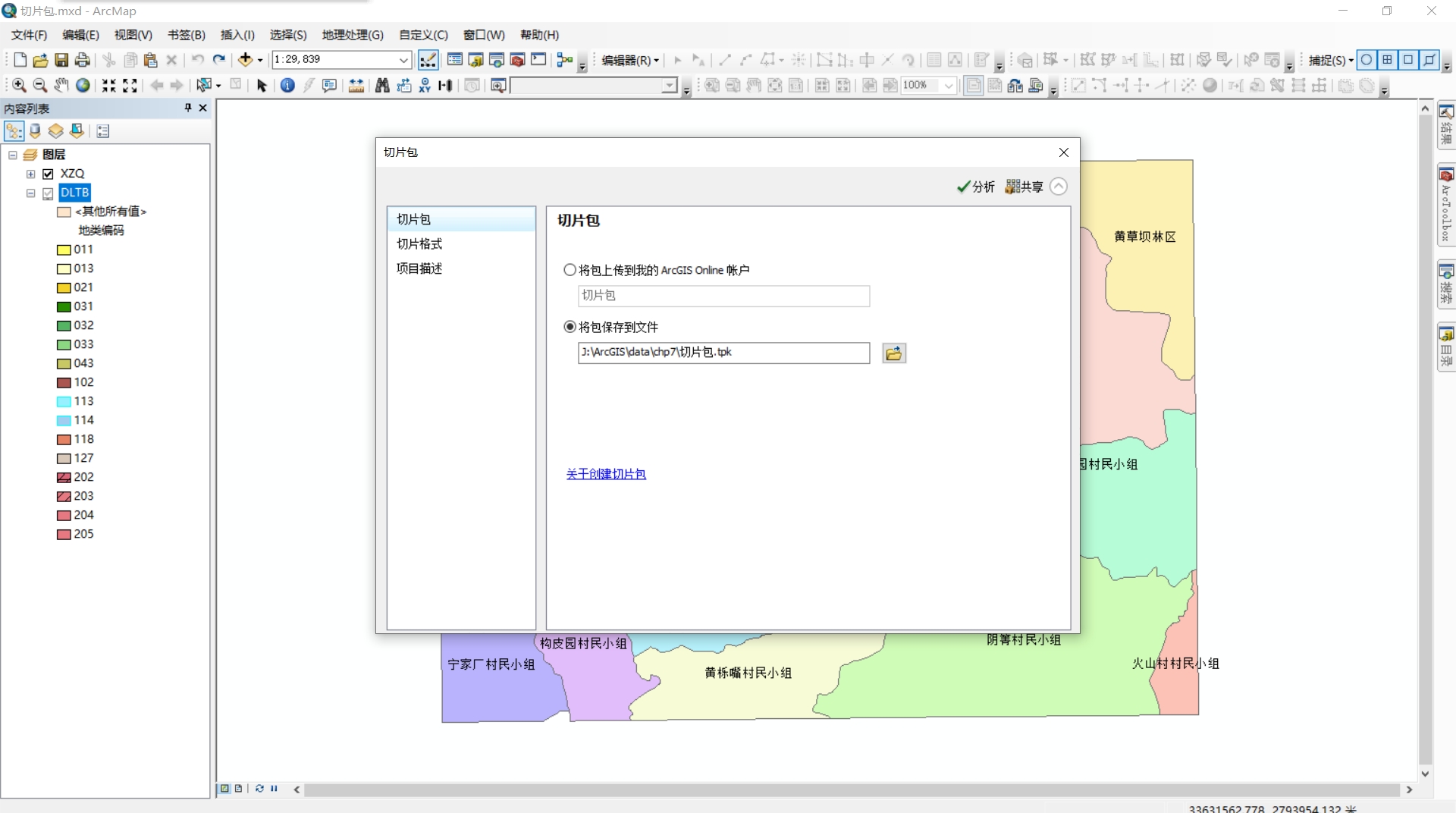

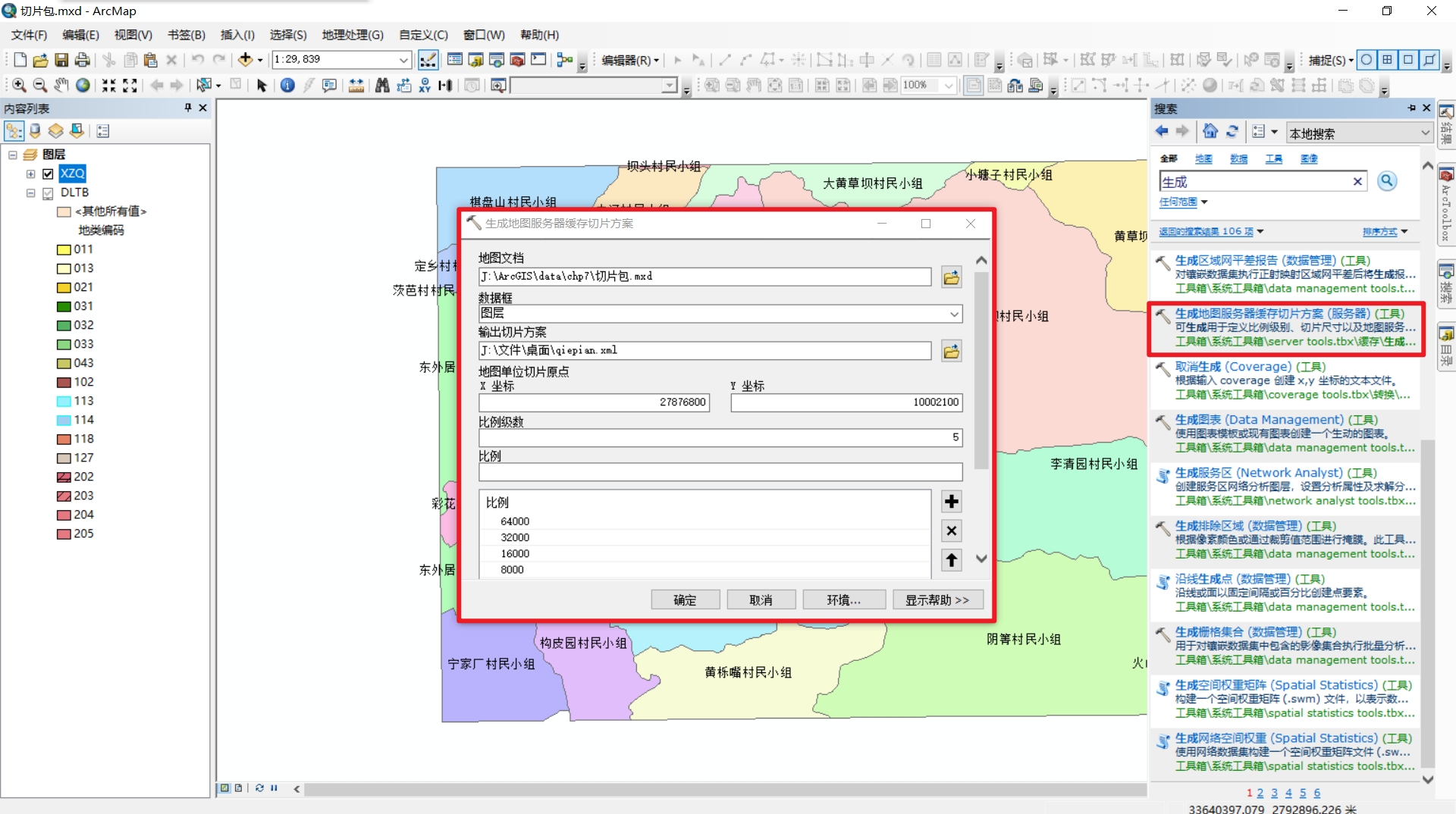

  • 使用工具生成切片包

  • 确认后在此路径下会生成后缀名为.tpk的切片包，更改其后缀名，解压即可。

另一种方式

  倘若我们有一个切片方案，可以按照下面操作进行切片操作。

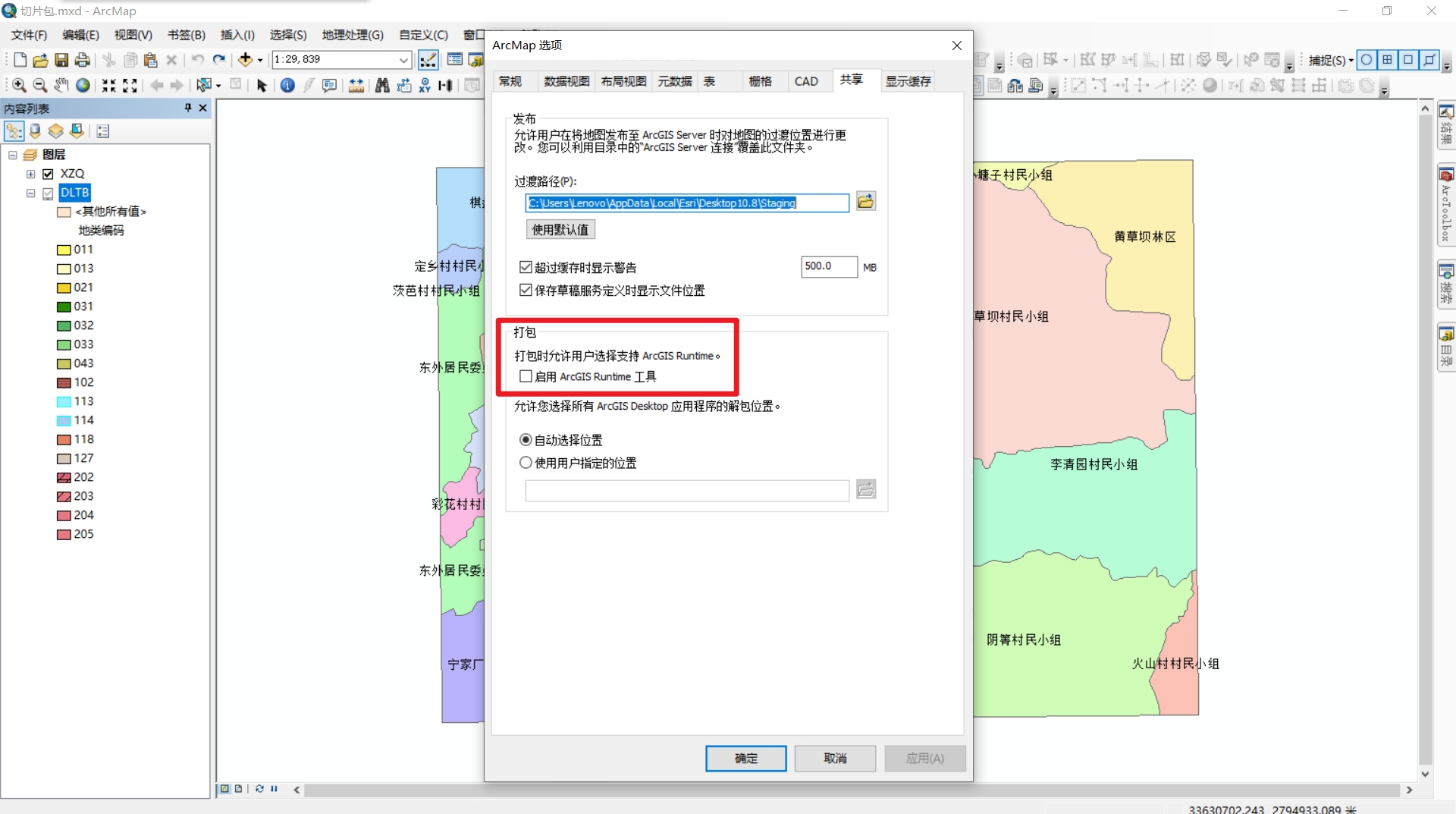

  • 首先打开Runtime功能，（在ArcMap选项下打开）

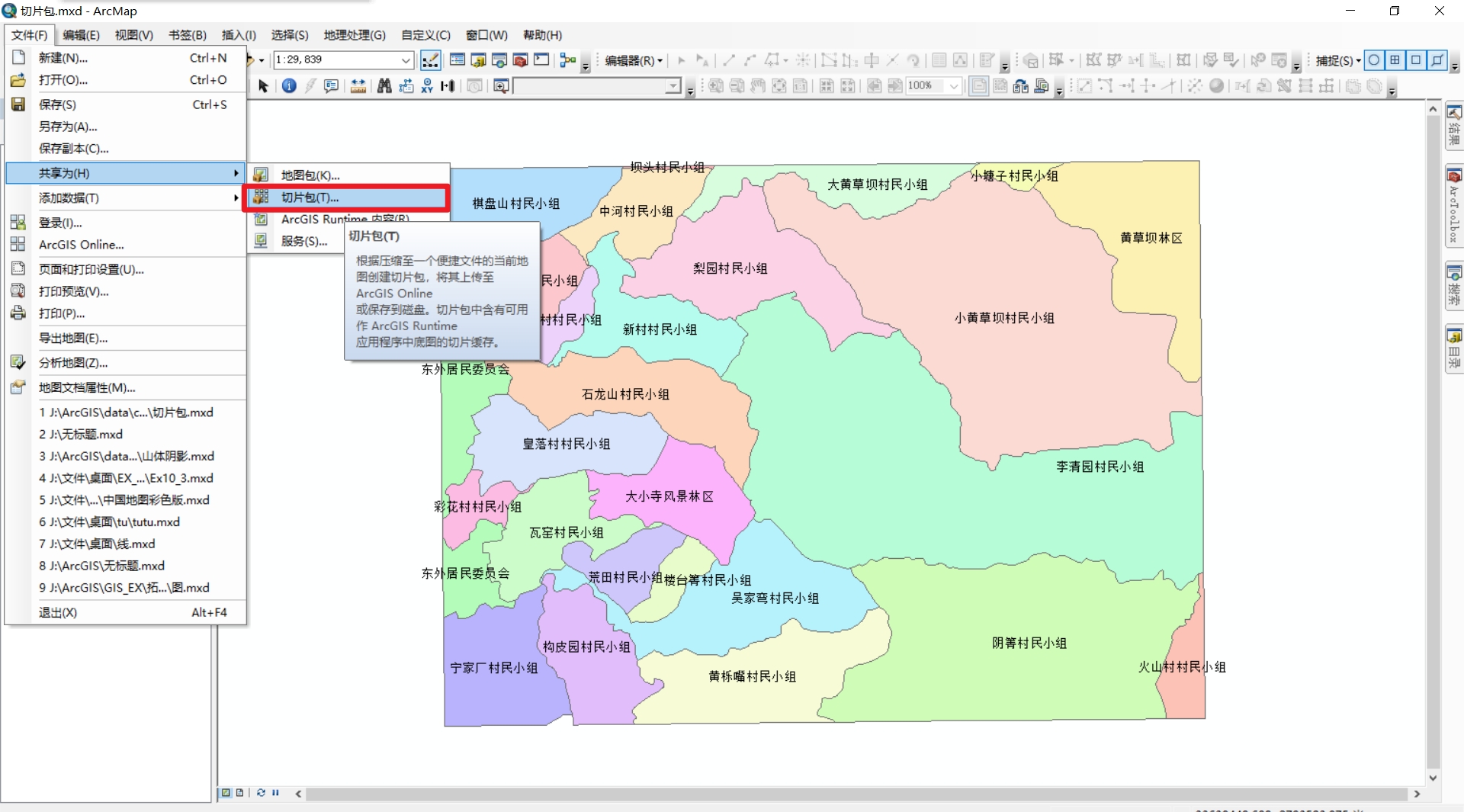

  • 共享成切片包

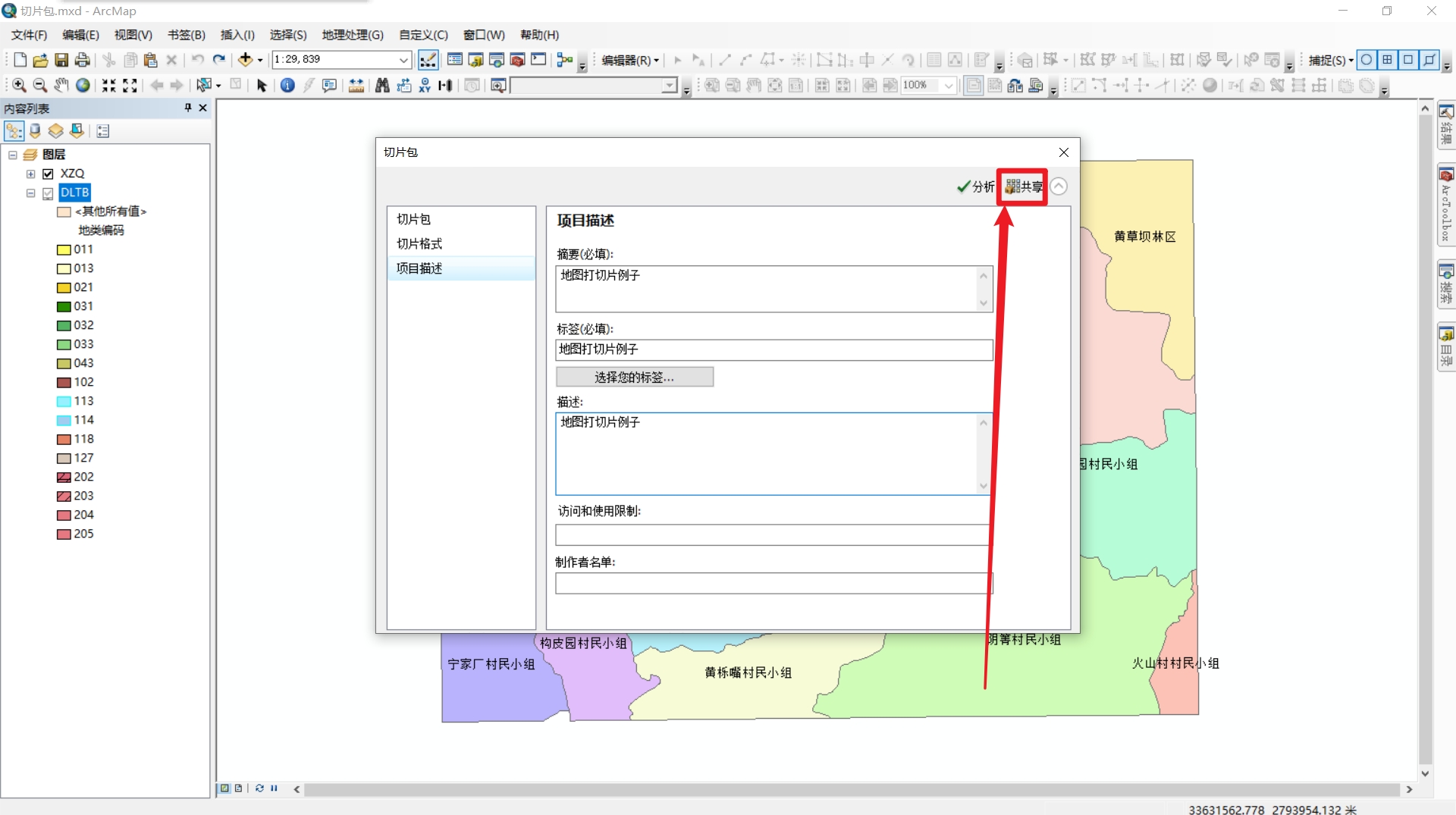

  • 设置信息

  • 共享后在相应路径下会生成后缀名为.tpk的切片包，更改其后缀名，解压即可。

MXD文档维护

  MXD文档使用一段后，会遇到下面几个问题

  1. 文档会越来越大
  2. 文档加载逐渐变慢

优化方案

  • 将MXD文档另存为新的文档，生成新的文档后会自动优化

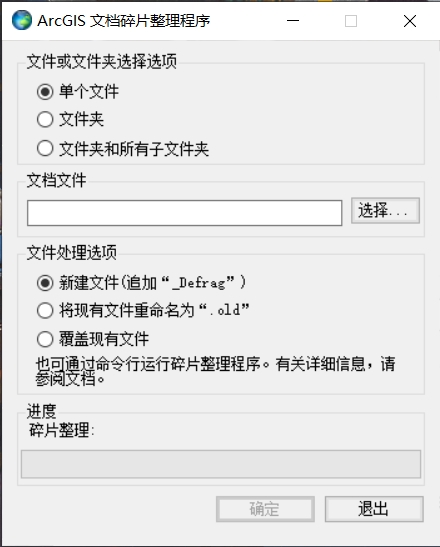

  • 在windows开始菜单中，运行Arc Document Defragmenter进行碎片化整理

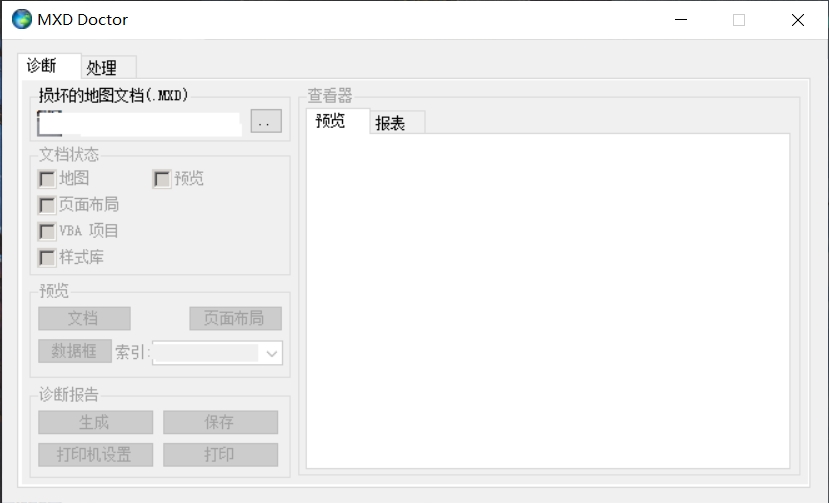

  • 在windows开始菜单中，找到MXD Doctor，有严重问题时，可以诊断并修复这个文档

标注

  ArcGIS中地图信息有两种表达方式：标注和注记

标注

  标注用于显示地图要素图层的属性字段内容，标注是动态的，即每次重绘地图时（平移和缩放地图时）都会重新计算标注显示。

标注的特点

  • 显示内容由字段属性值决定
  • 字体大小不随比例尺变化
  • 标注位置，会随地图位置、比例尺的改变而移动
  • 设置后必须以MXD方式保存
  • 标注永远不能覆盖（下层标注永远可见）

注记

  注记存放在地理数据库中，Shp文件不支持注记。与其他要素类一样，主机要素类中的所有要素均具有地理位置和属性，可以位于要素数据集内或独立的要素类内。每个文本注记要素都具有符号系统，其中包括字体、大小、颜色以及其他任何文本符号属性。注记通常为文本，但也有可能包括其他类型符号系统的图形形状（如方框或箭头）

注记的特点

  • 注记是一个实实在在的图层
  • 字体大小随比例尺变化而变化
  • 注记位置是固定的。

注记用于地图打印，而标注不会被打印出来

标注和标注转注记

相同标注

标注转注记

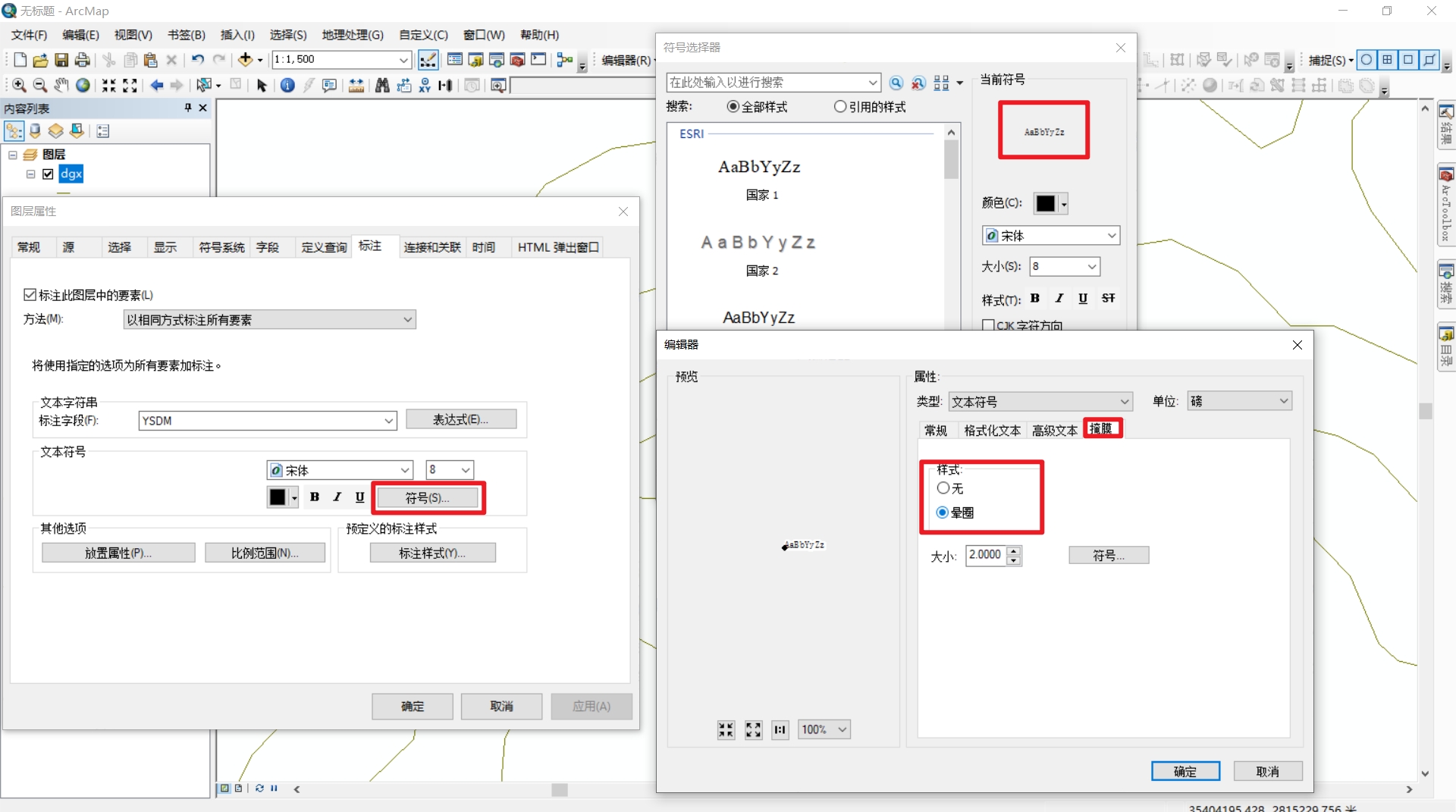

  图层一定先标注，先设置转换注记的参考比例尺，参考比例尺的设置有两种

  • 直接在左上角的比例尺处更改

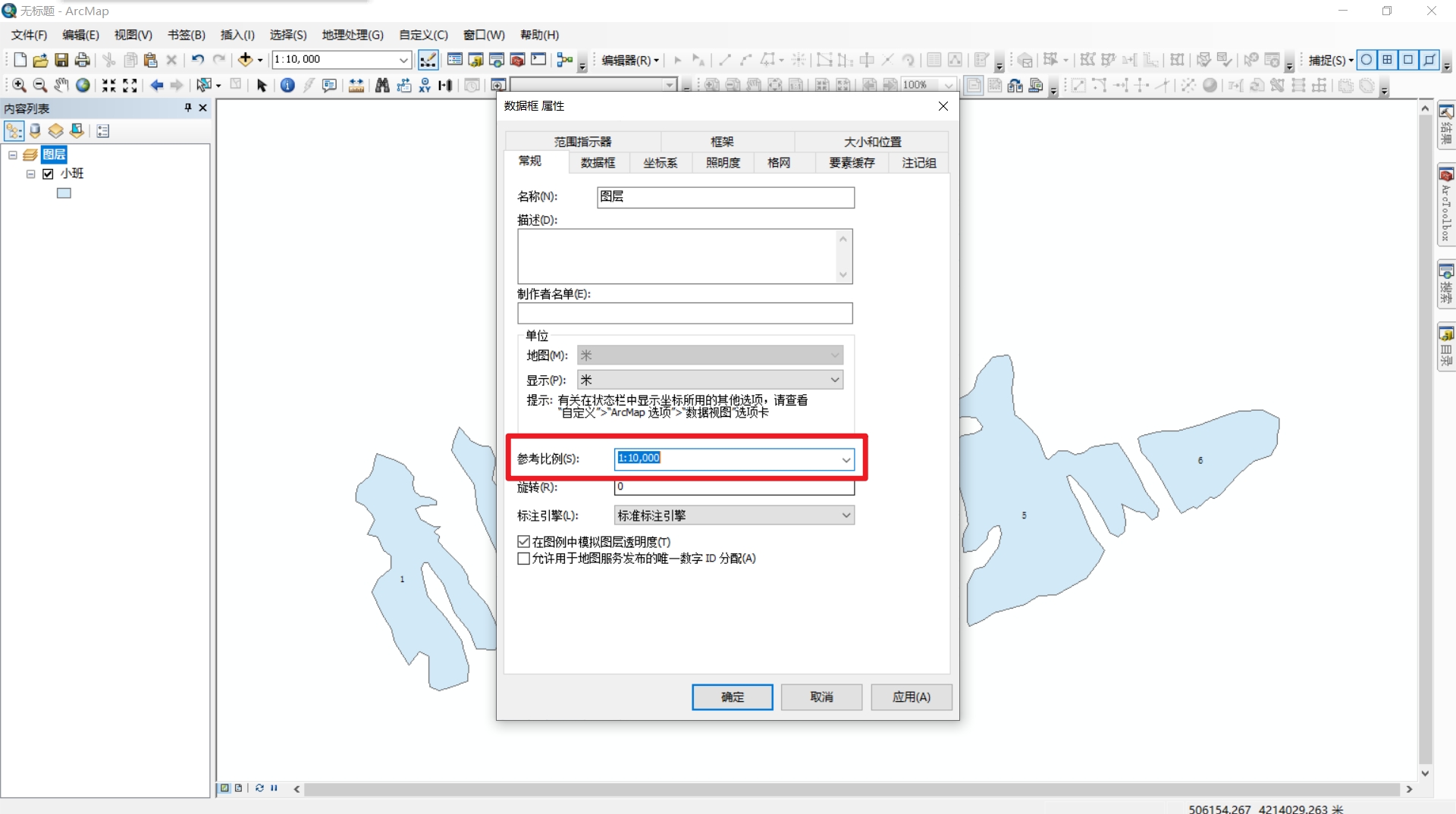

  • 右击数据框，常规选项，修改参考比例尺

  如果两种方式都设置，系统默认采用第二种方式，建议直接使用第二种方式来设置参考比例尺。

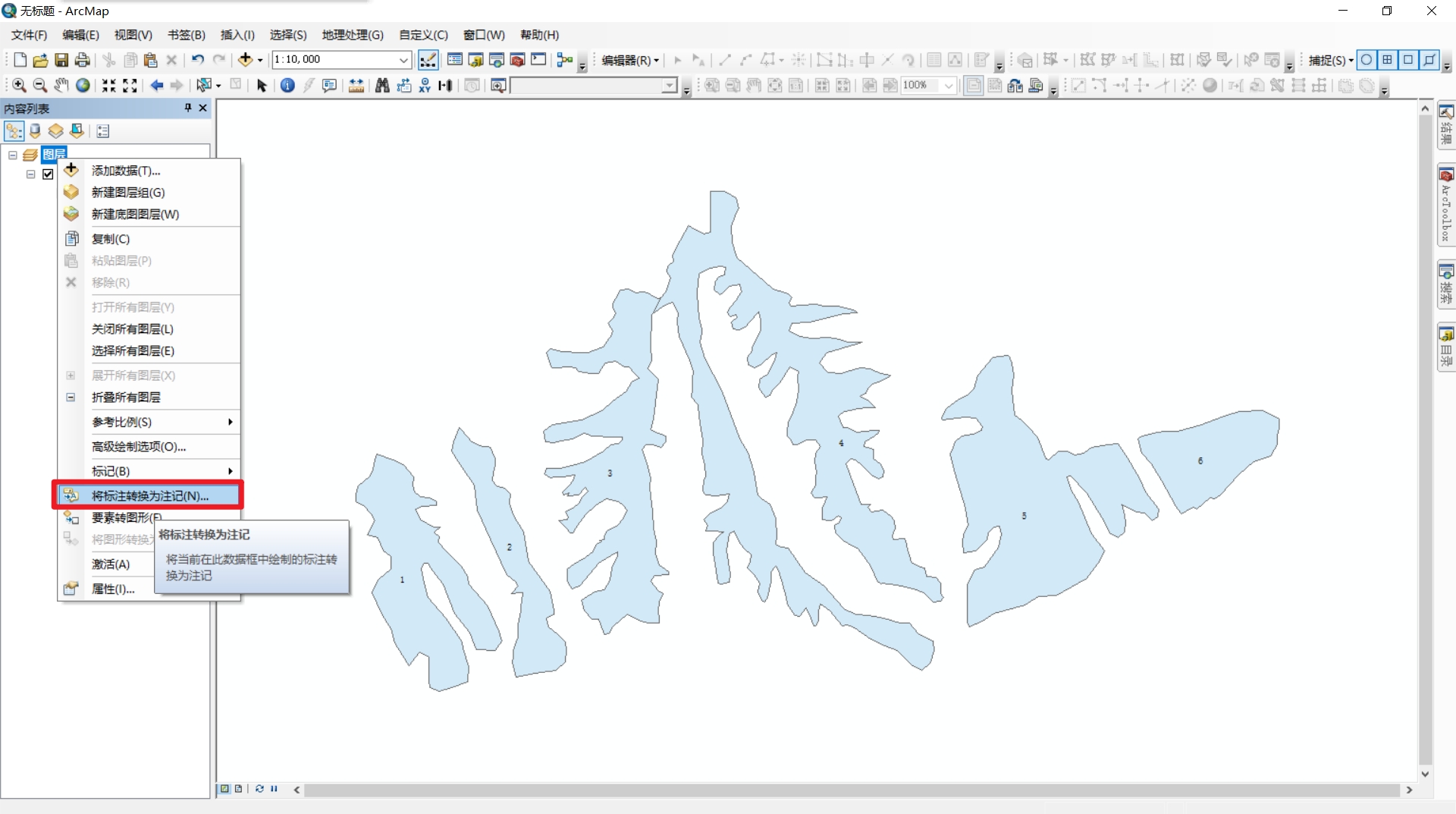

  • 右键数据框——【选择将标注转换为注记】

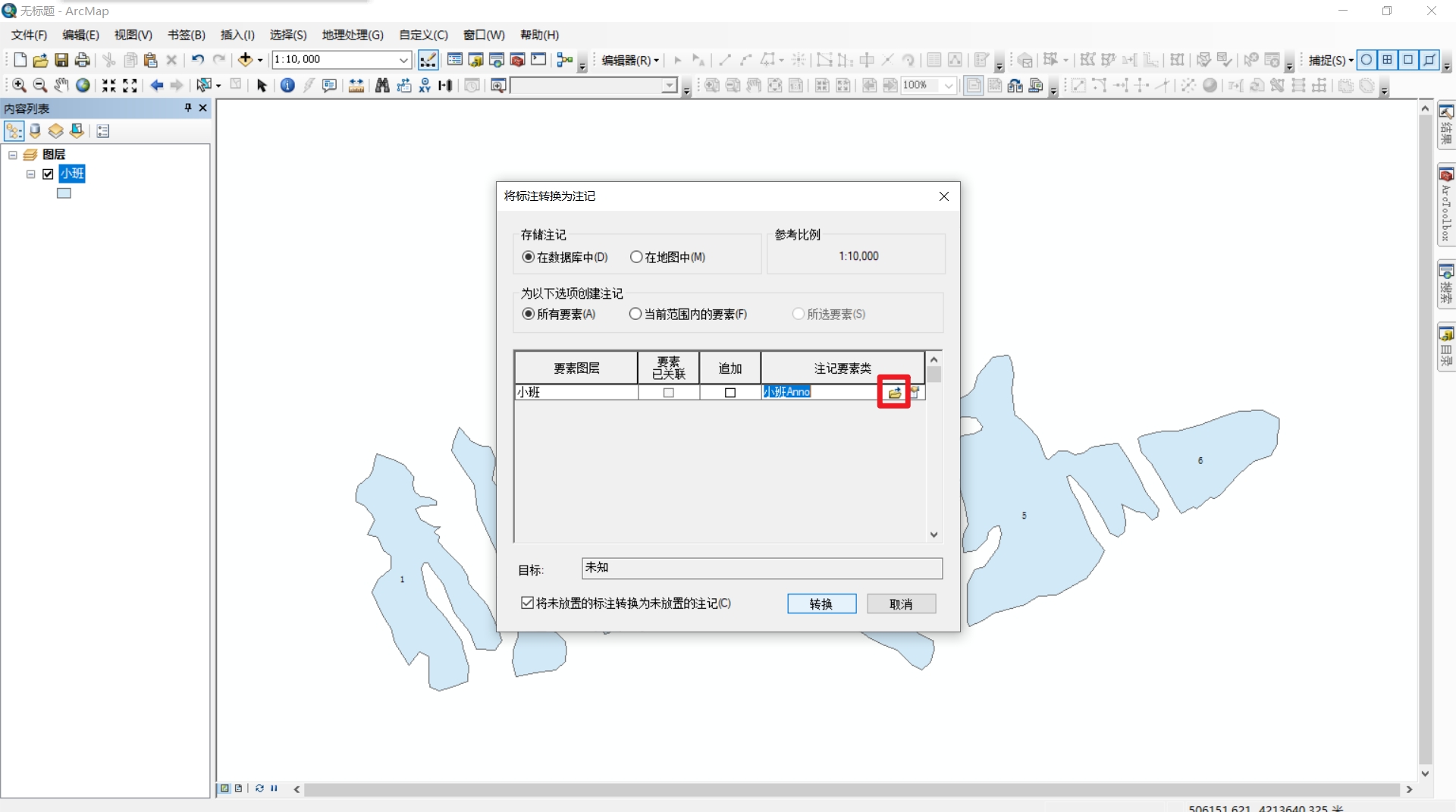

  • 点击文件夹图标，将注记放在数据库里，一定要展开数据库，进入数据库内部再确认，否则设置失败。

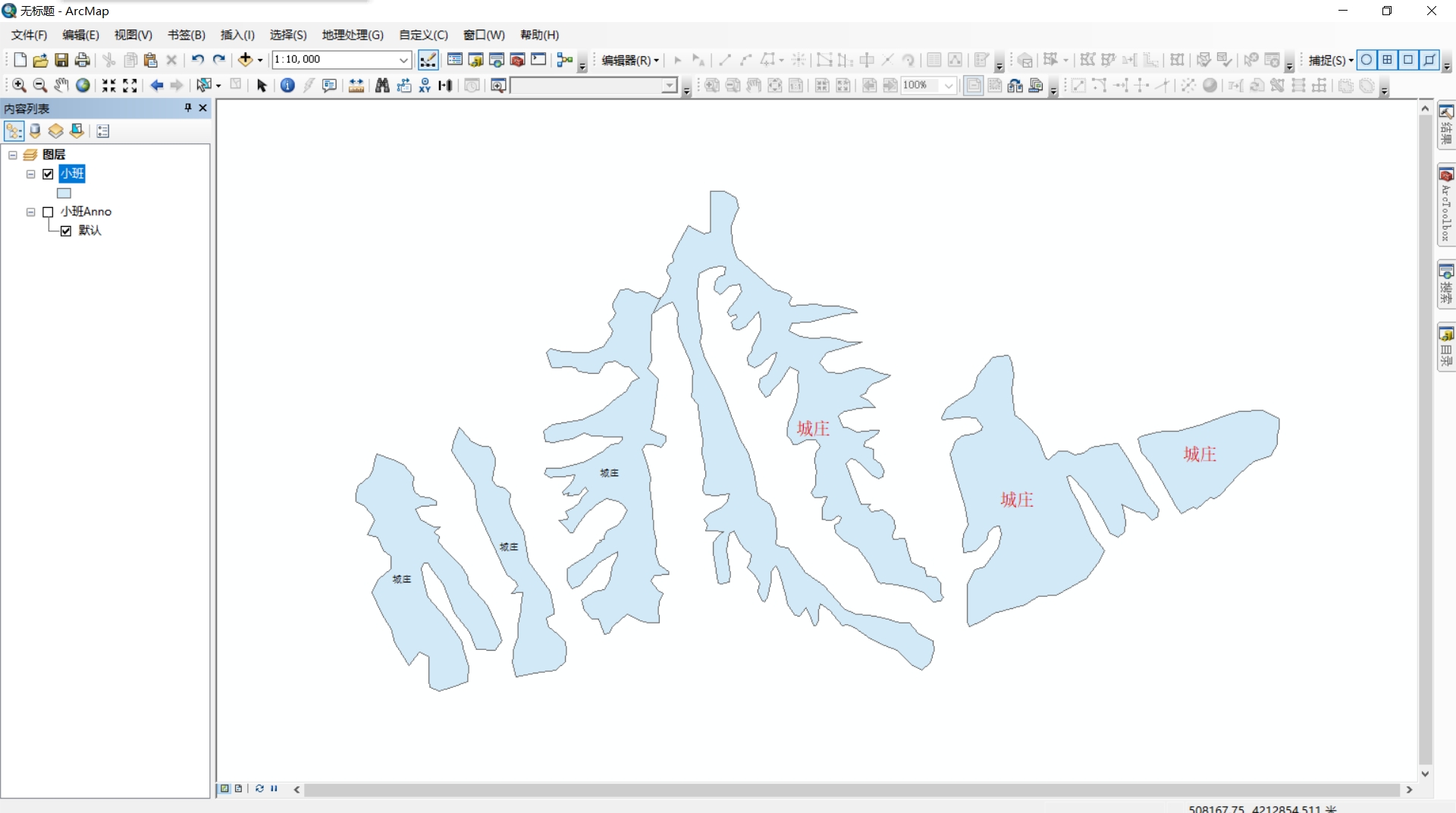

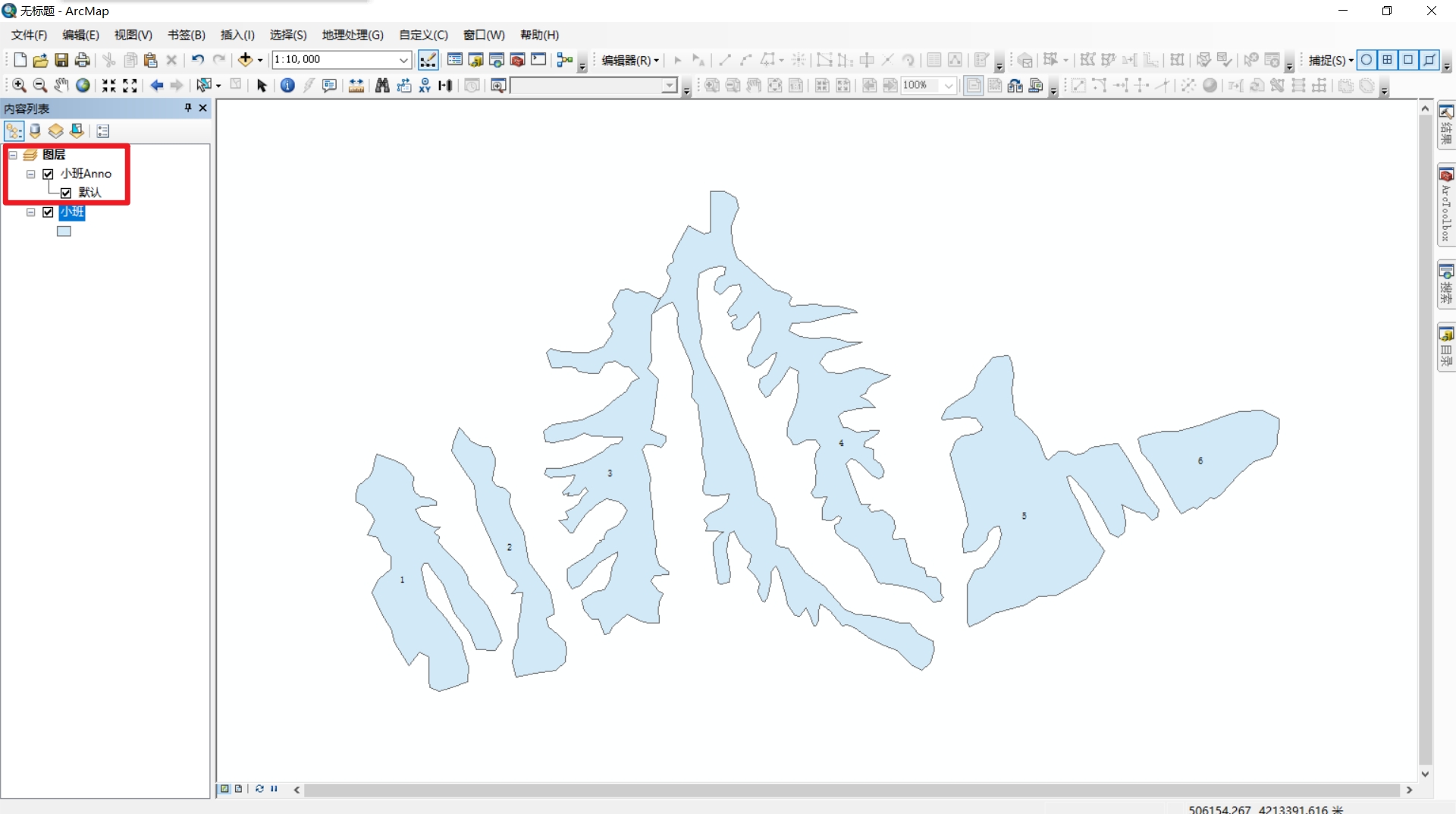

  • 点击【转换】——【标注转注记成功】（左边自动生成注记图层）

一个图层不同标注

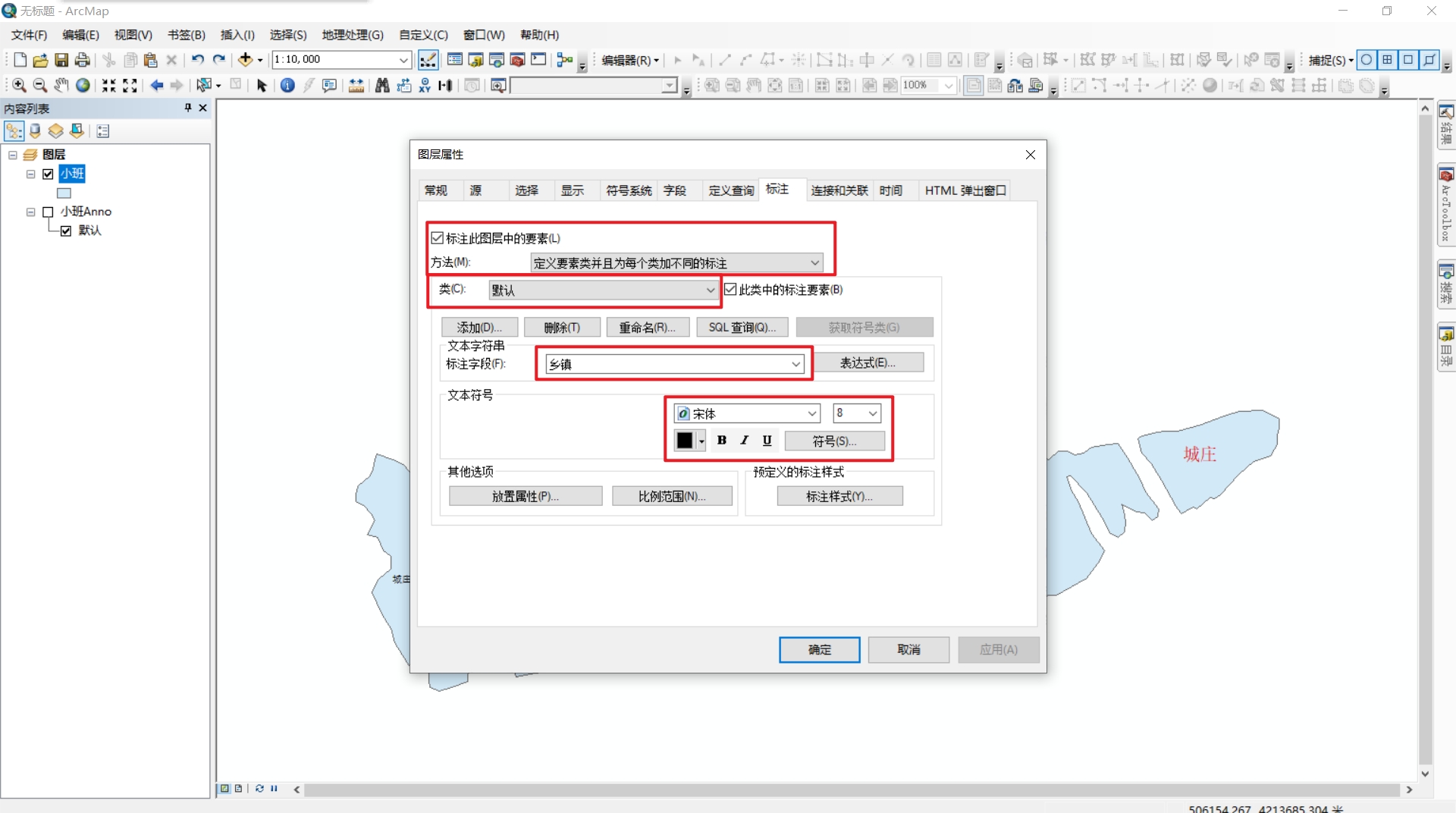

  在注记选项卡内勾选【标注此图层中的要素】，方法选择【定义要素类并且为每个类加不同的标注】，类型选择【默认】，标注字段选择【乡镇】，点击【SQL查询】，输入以下内容。

"FID<=2"
  • 使用默认的字体和颜色进行标注，点击【应用】。

  点击【添加】按钮，类的名字设置成“大于2”，SQL查询输入以下内容

"FID>2"

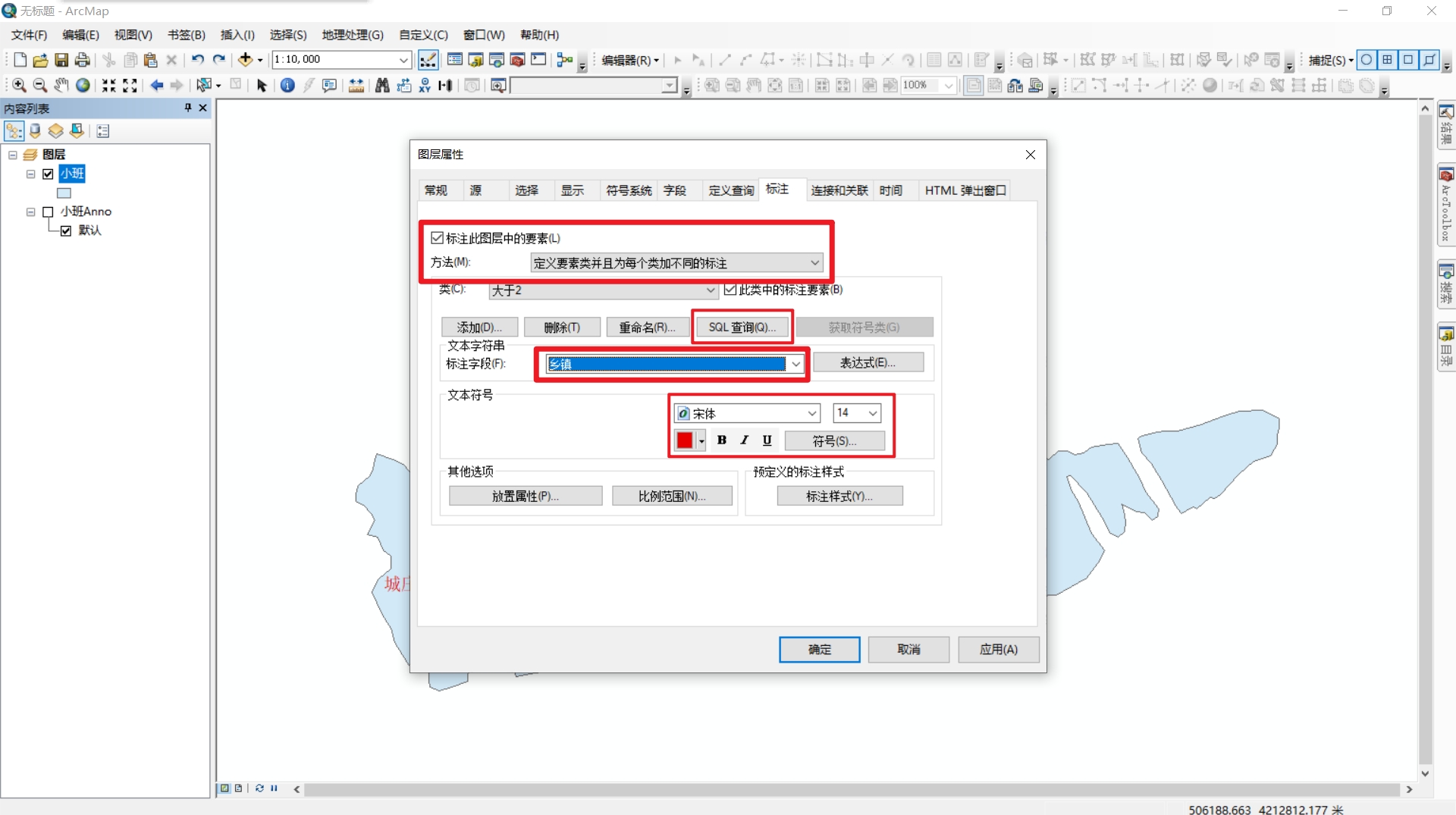

  • 设置其颜色为红色，字体为14号，点击【确认】

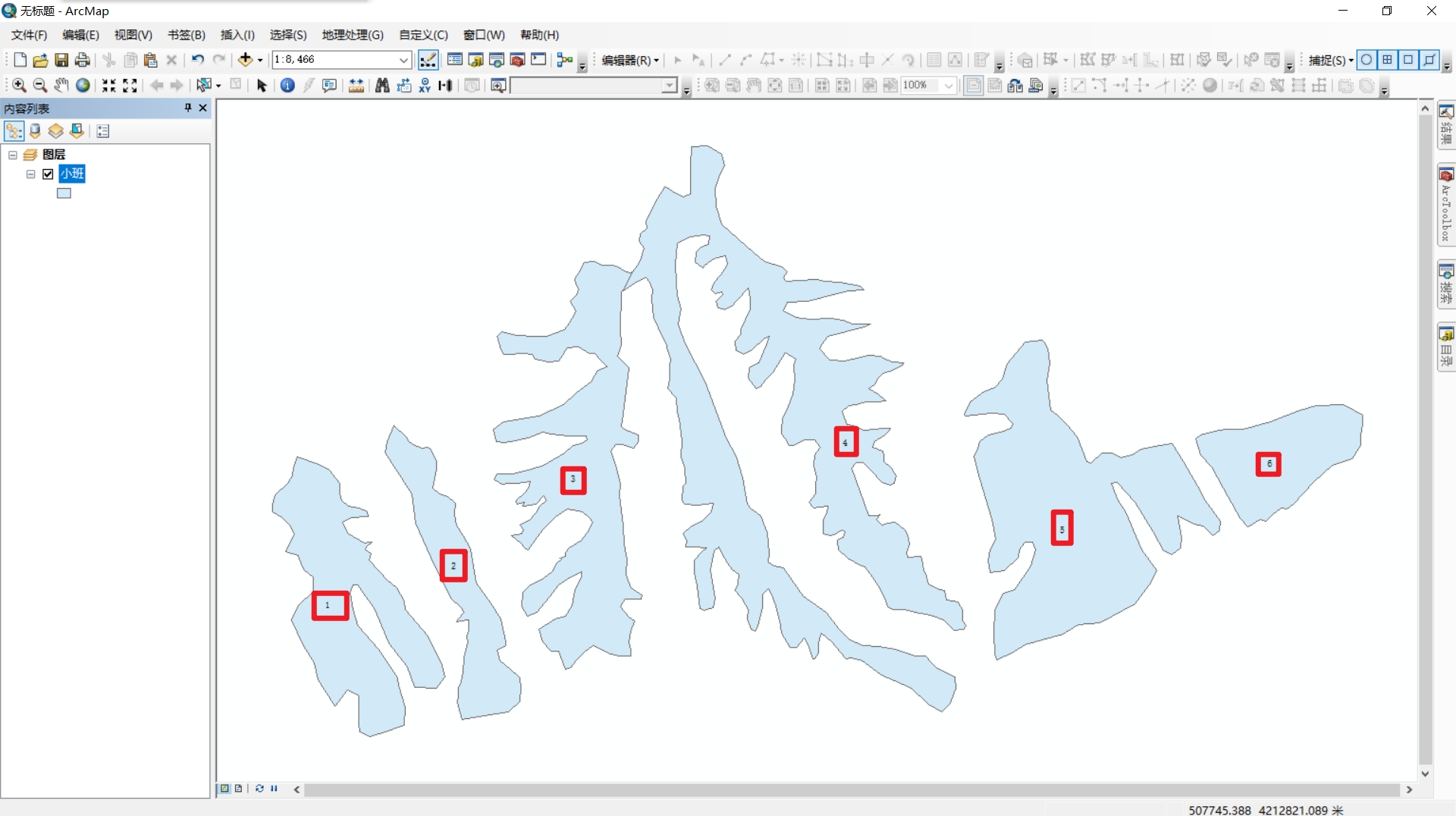

  • 最终标注如下图所示。

一个图层所有对象都标注

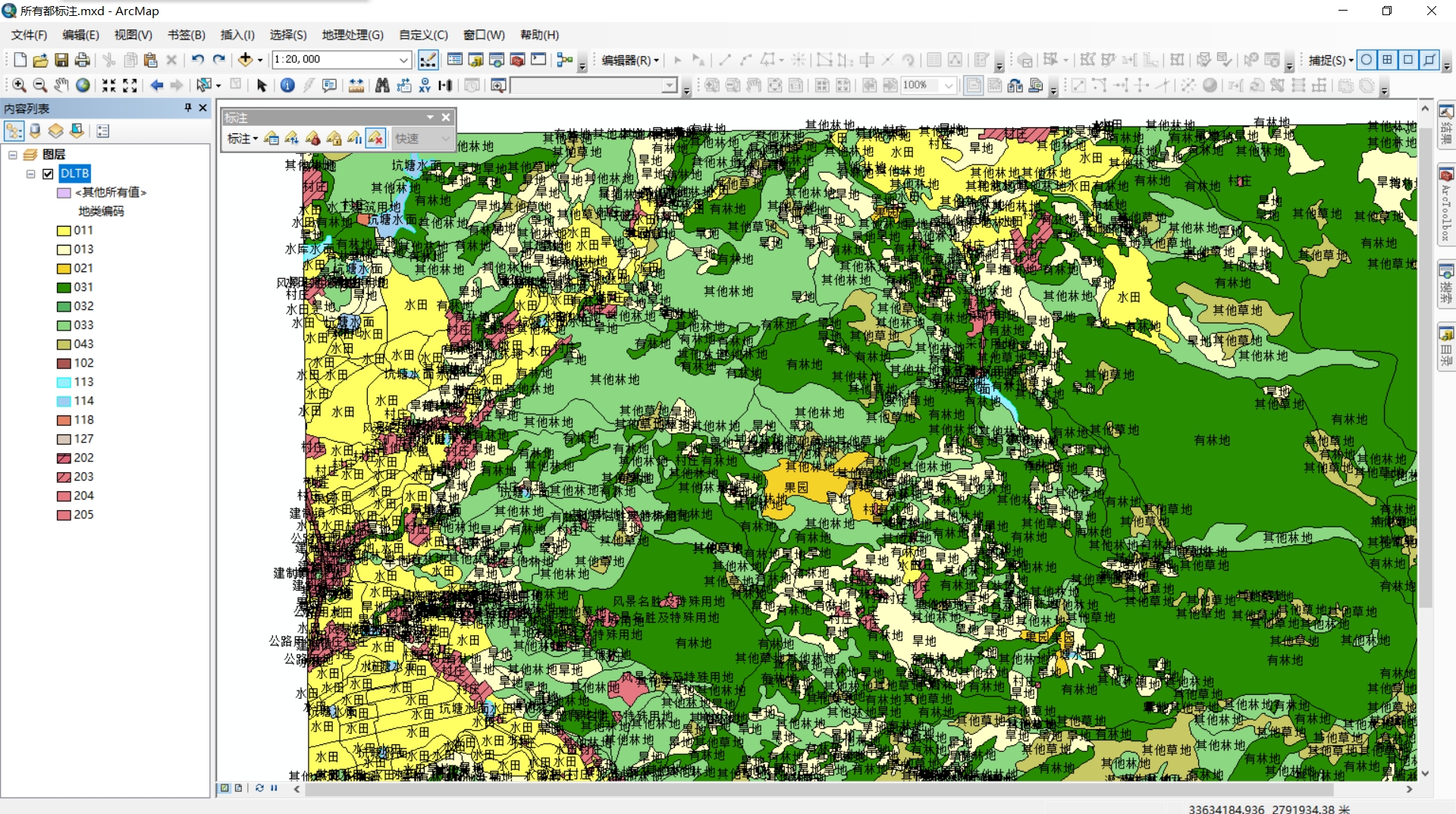

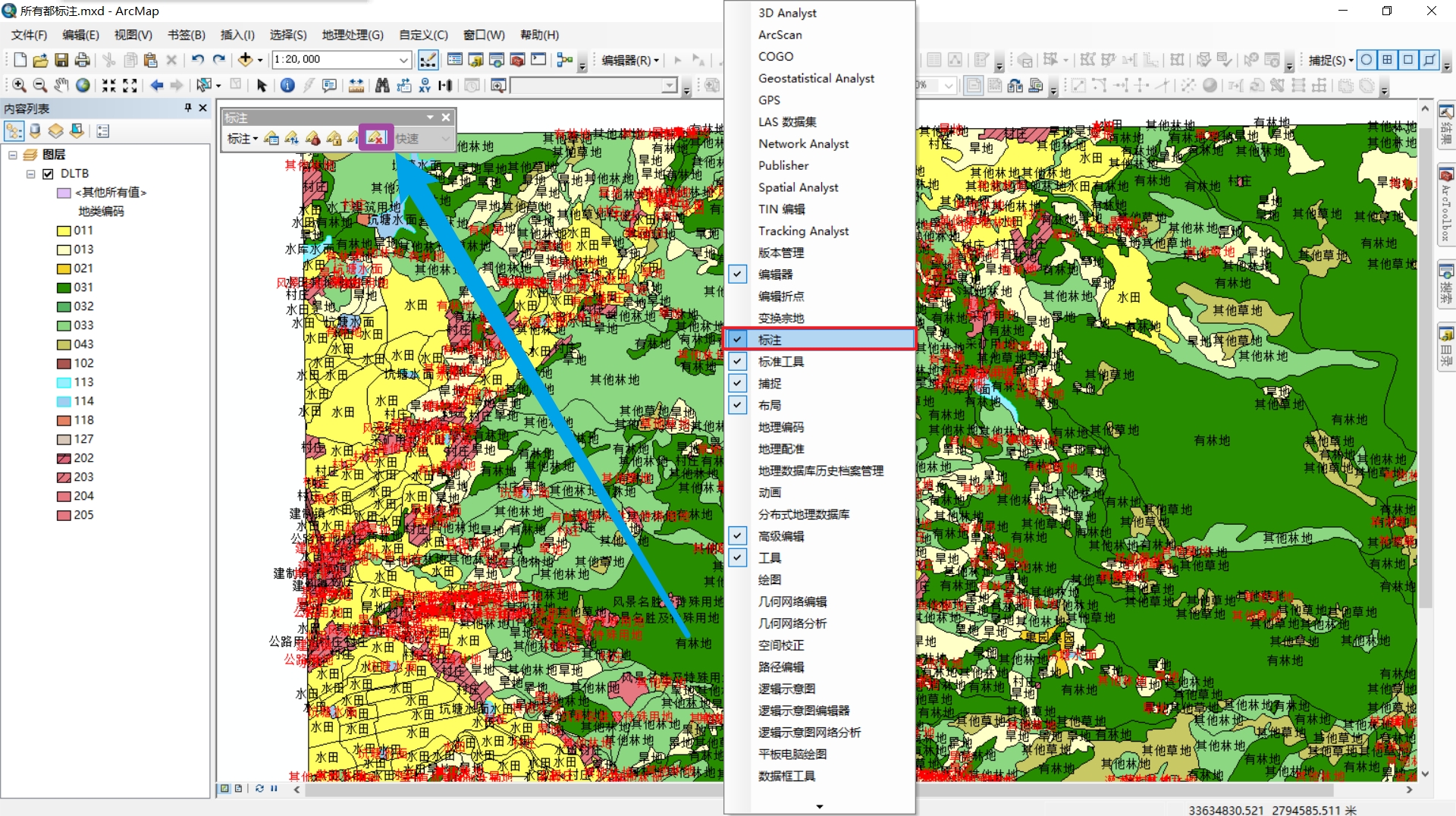

  打开标注工具条，查看未放置的标注，发现有很多红色没有被标注。

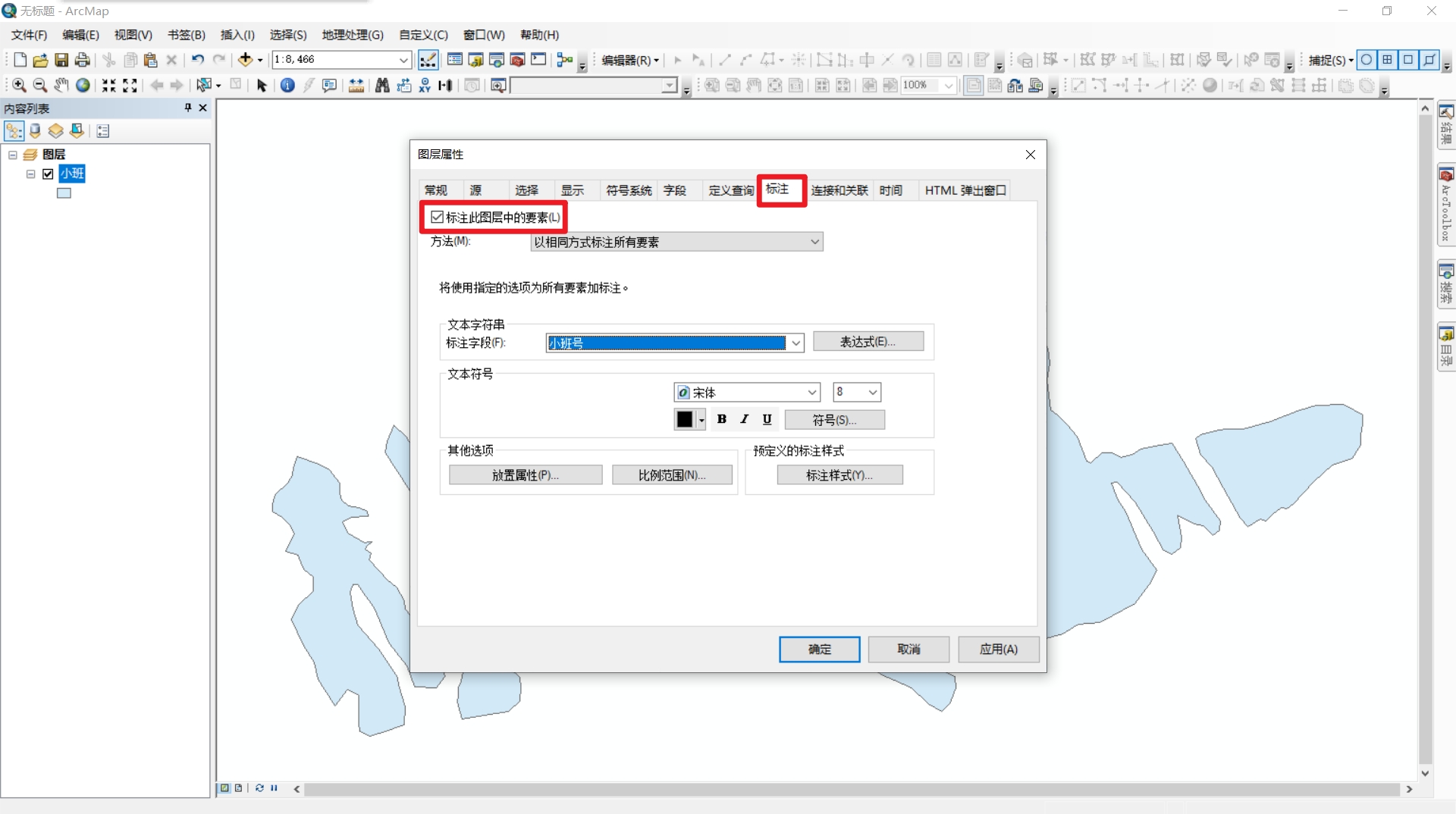

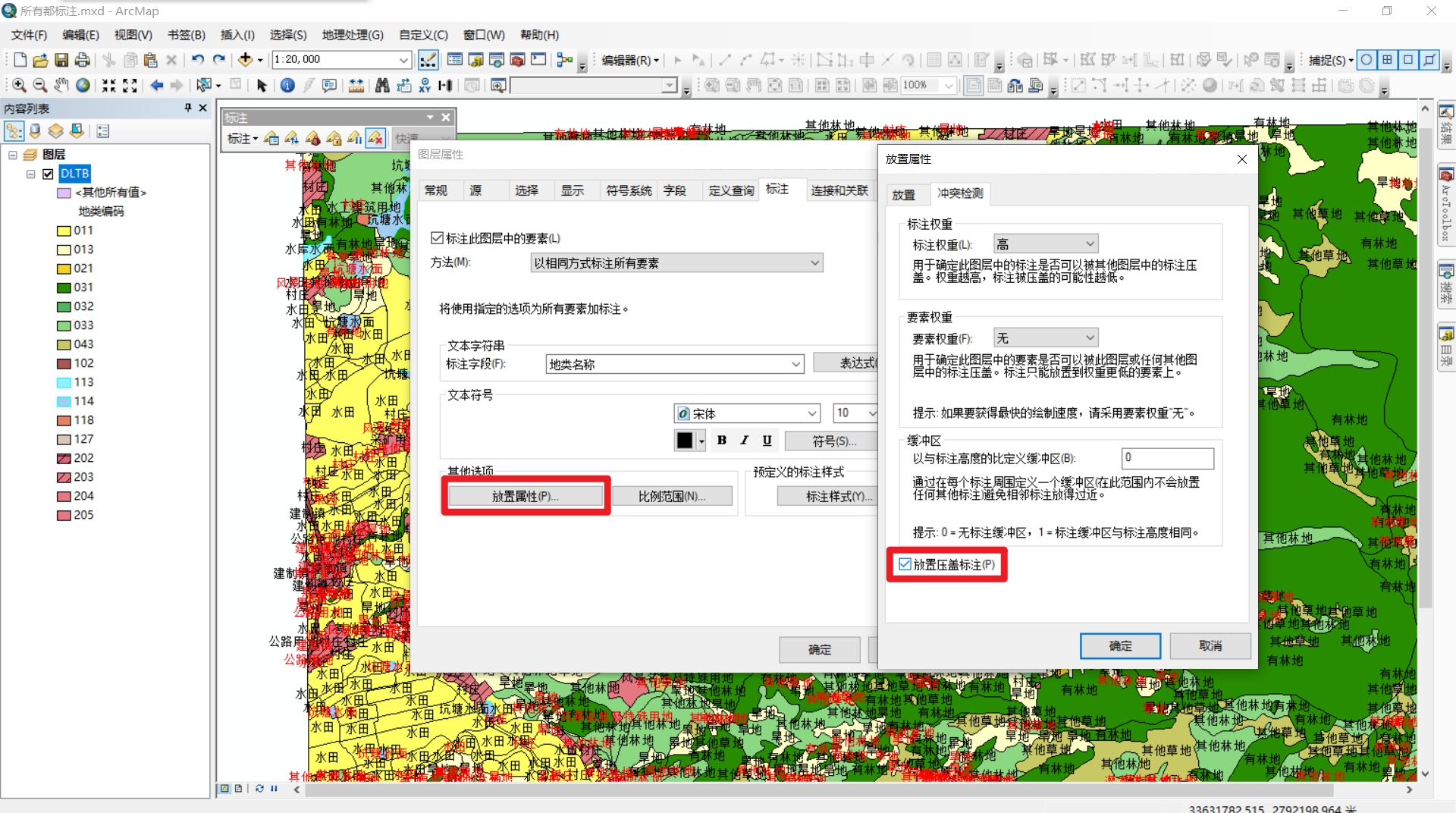

  • 在标注设置页面，设置【放置属性】，勾选【放置压盖标注】，点击【确认】，点击【确认】

  • 可以发现一个图层所有对象都被标注了。

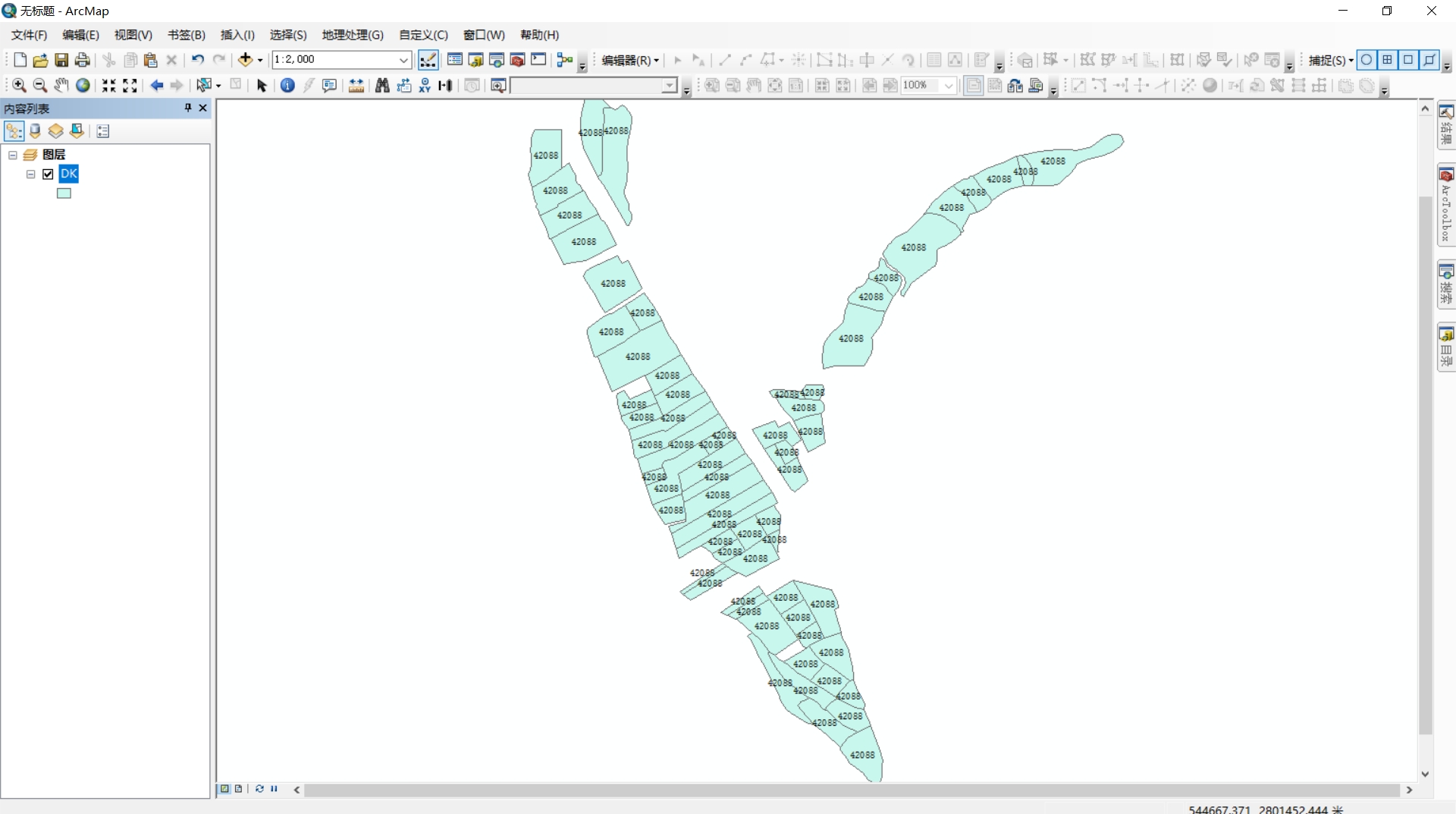

取字段右边5位

  (记得勾选标注此图层)

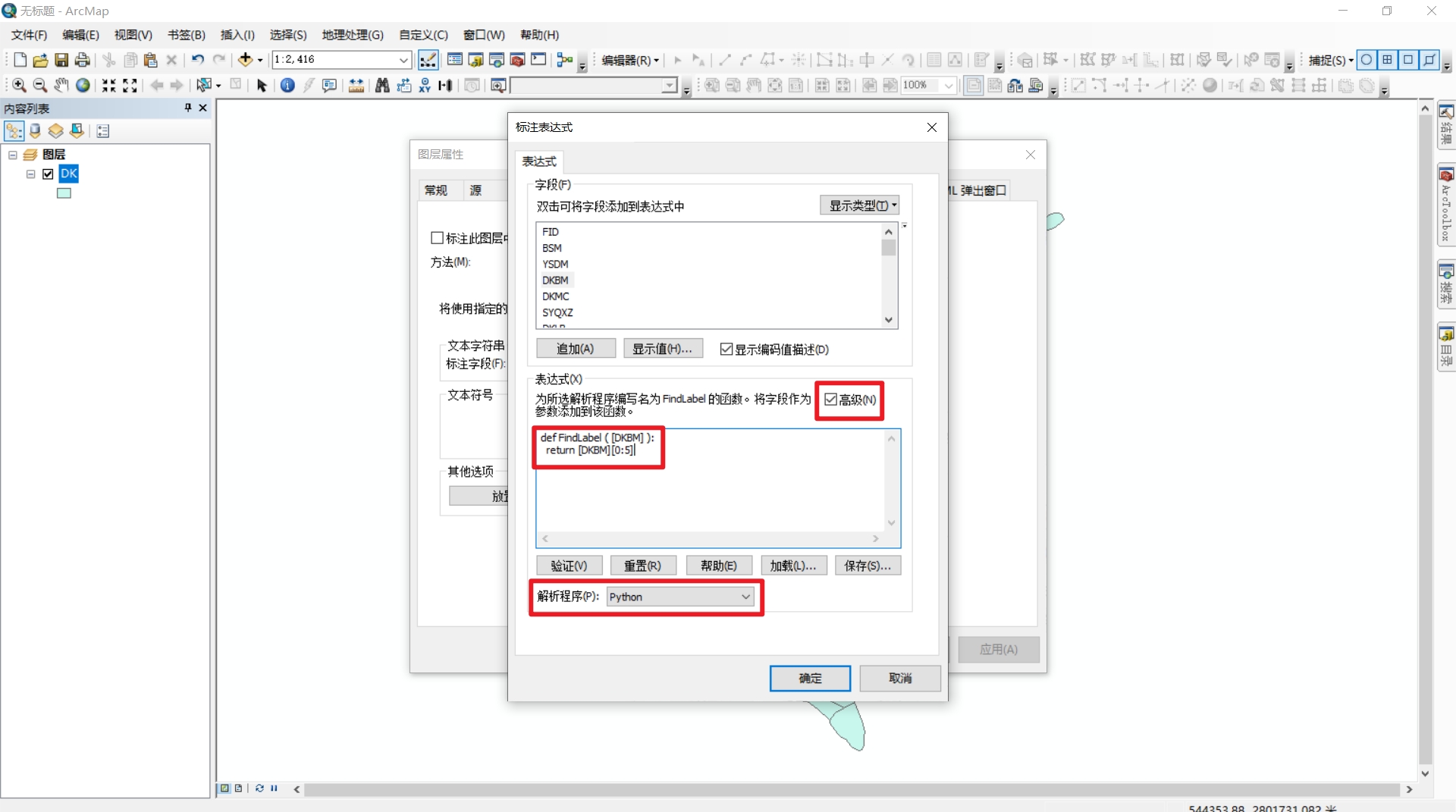

  在标注设置页面点击【标注表达式】，勾选【高级】，输入以下【表达式】解析程序为python。

def FindLabel([DKBM]):return [DKBM][0:5]

标注面积为亩，保留一位小数

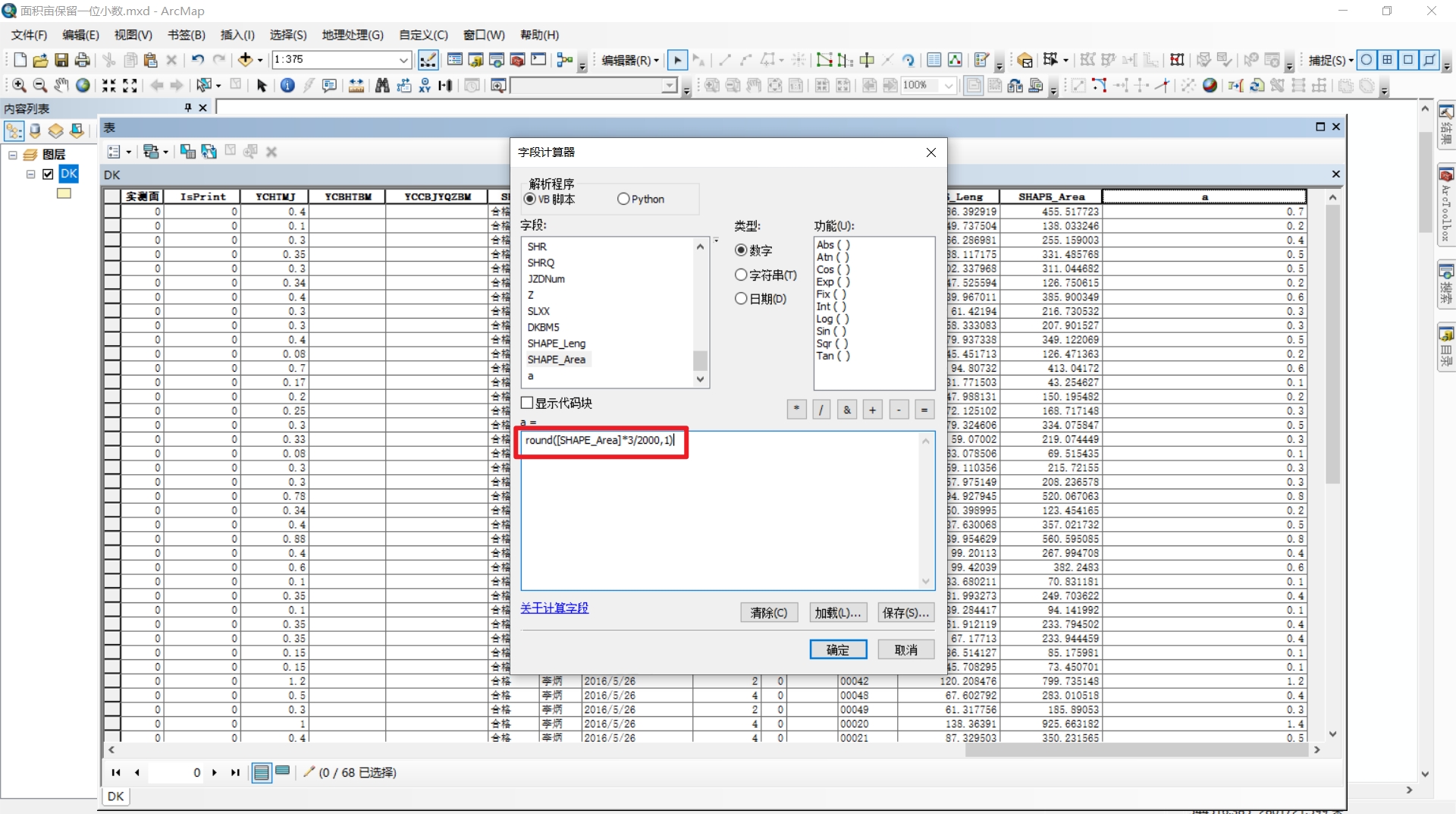

打开属性表，加入一个字段a，字符计算器中输入下面表达式计算a的数值。

round([SHAPE_AREA]*3/2000,1)

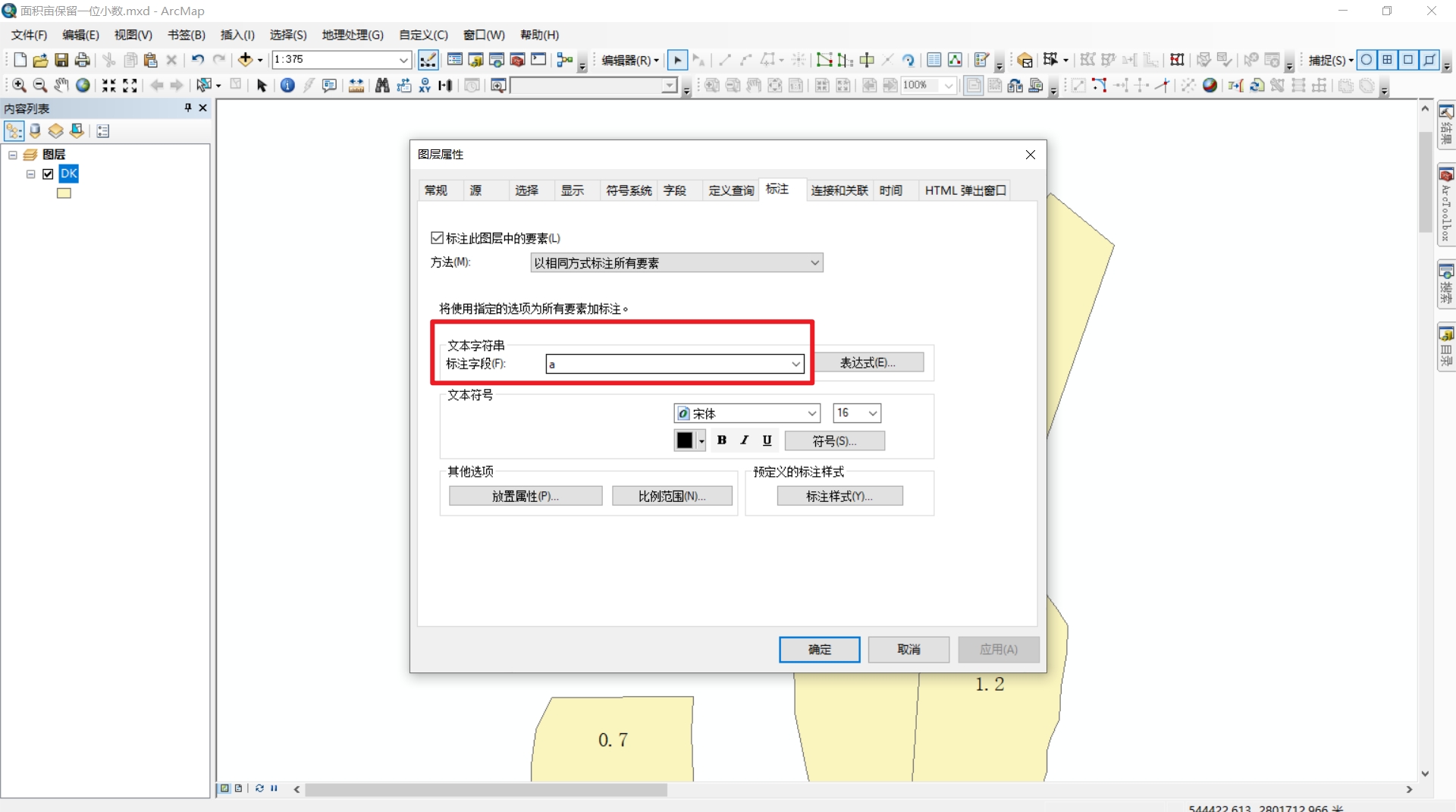

  • 在标注设置页面，选择a标注字段。

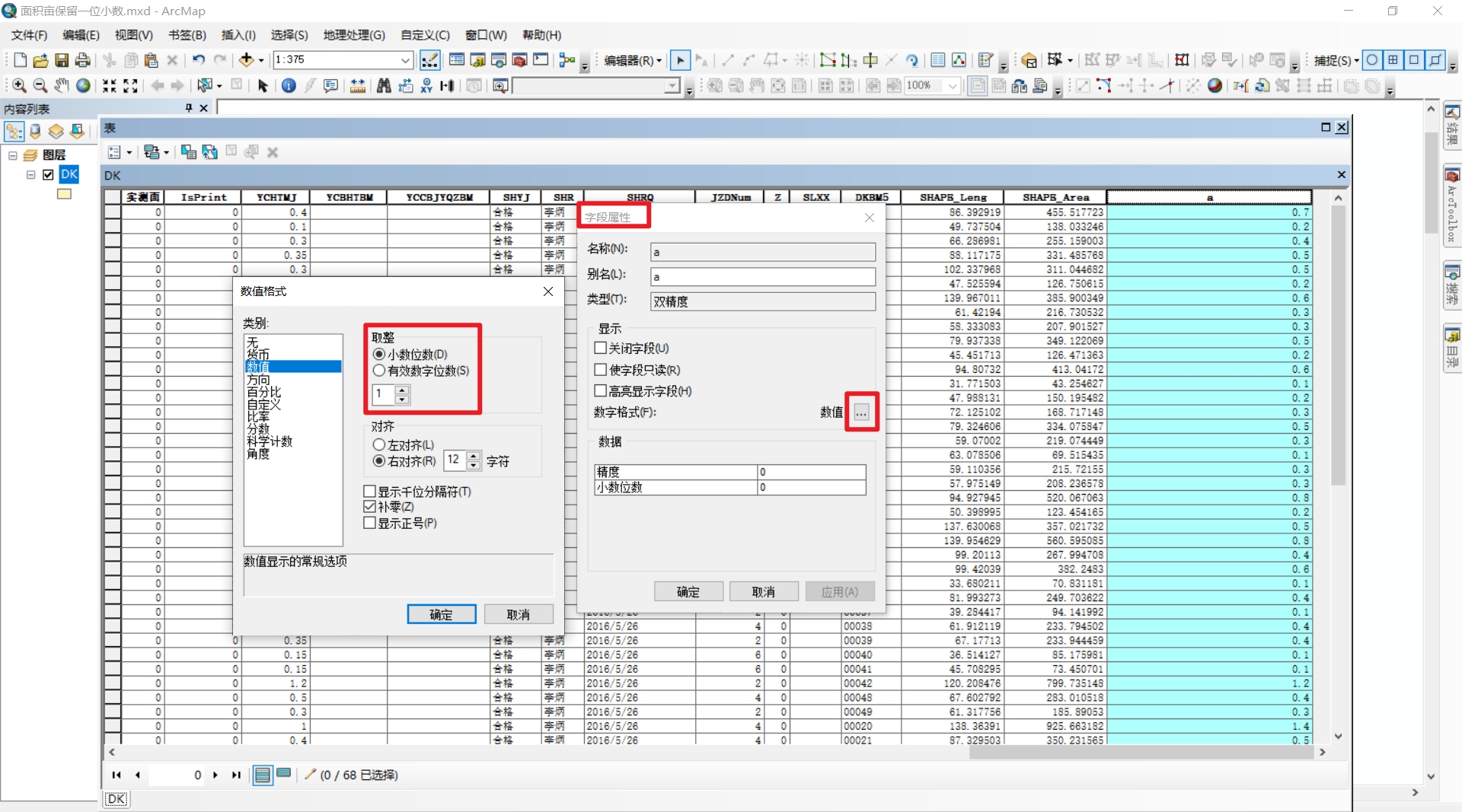

  • 在属性表中修改【字段属性】可设置标注的小数位数，补零，精度等

标注压盖处理

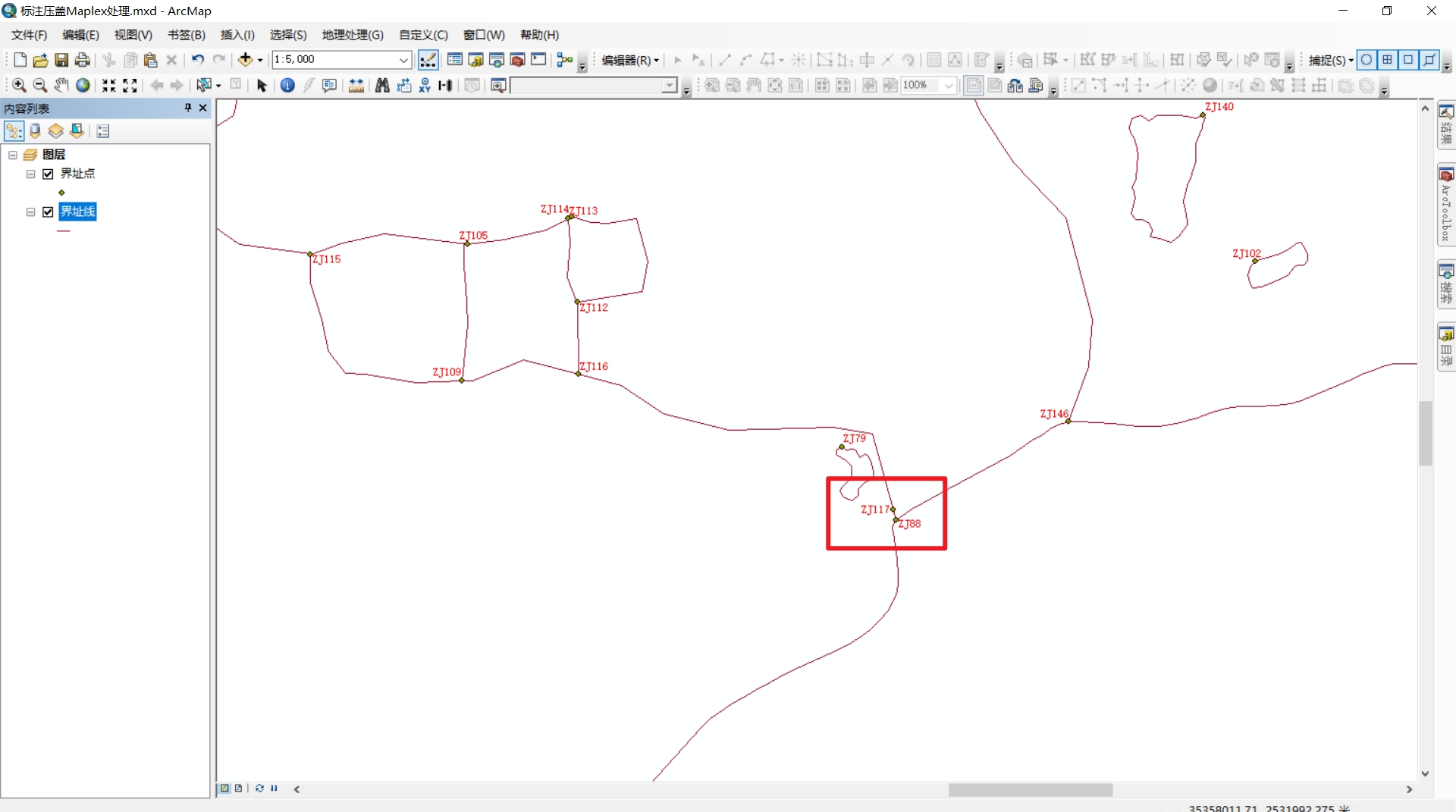

  • 在此图中，我们可以看到标注压住了线要素，那么如何设置可以使得标注避免压线呢？

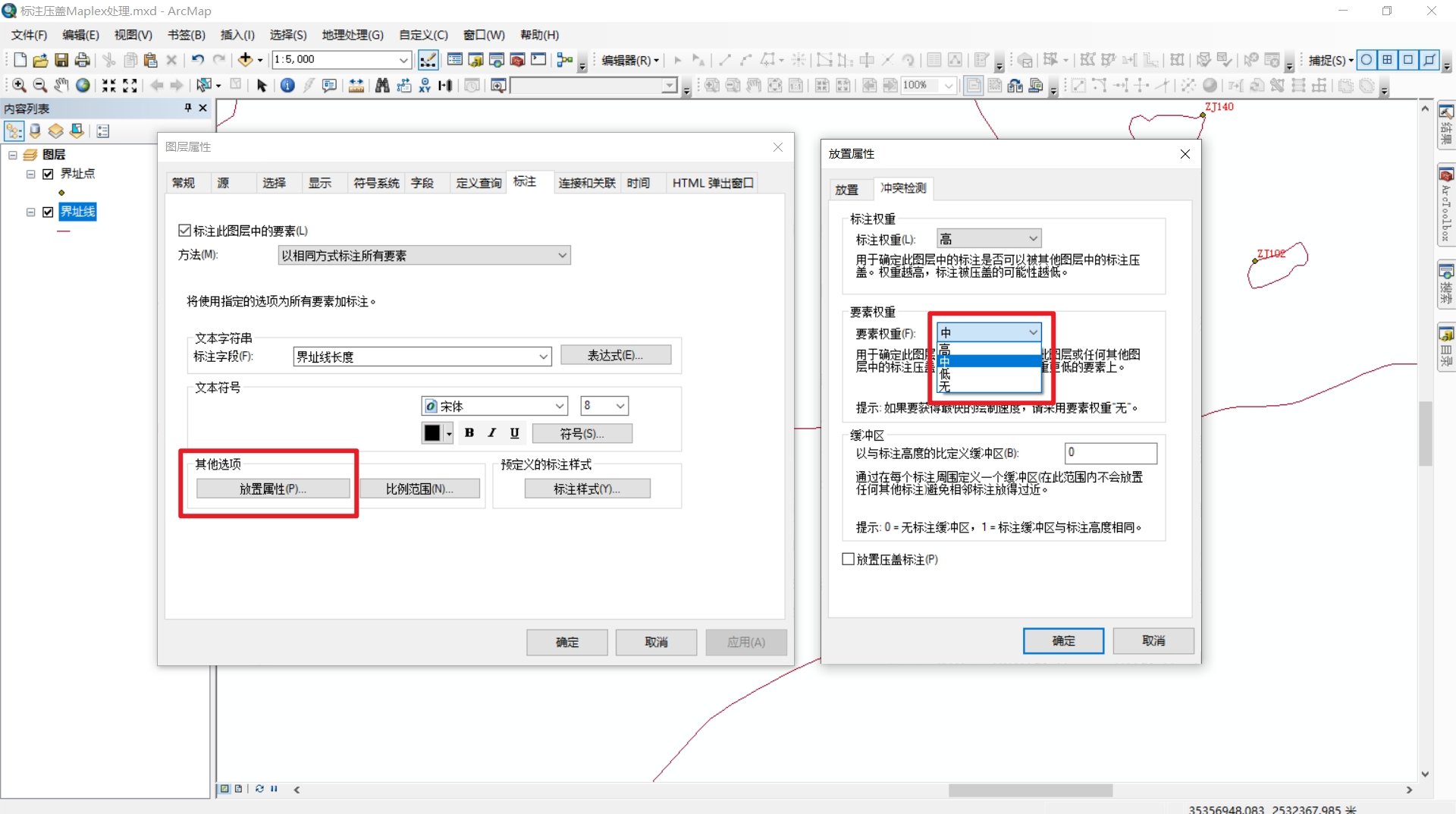

  • 在标注设置页面选择【放置属性】，更改【要素权重】为中，【确认】，【确认】即可

  • 设置后效果图如下。

分式标注

  分式标注，顾名思义就是用分号的形式进行标注。

二分式

普通二分式标注

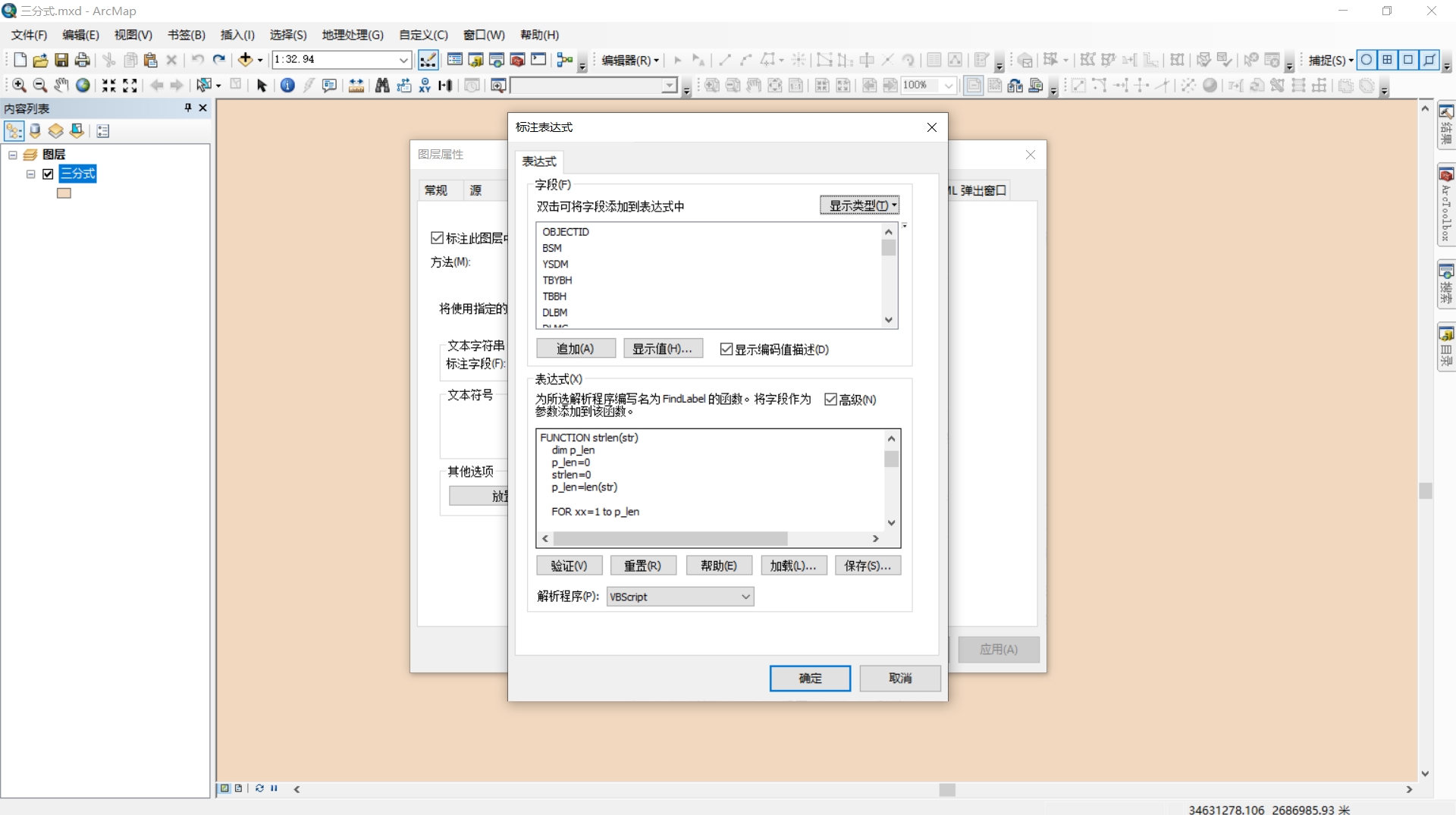

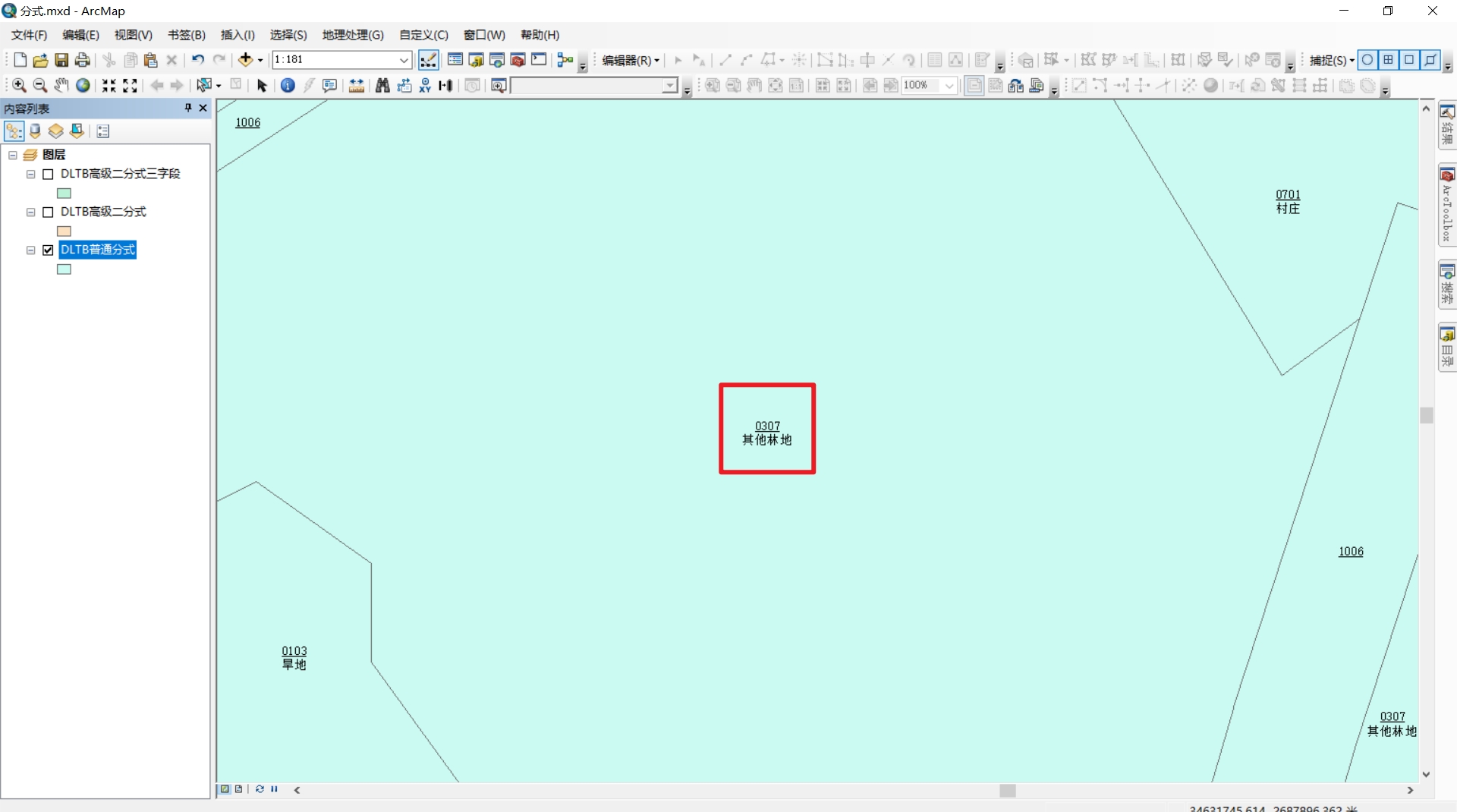

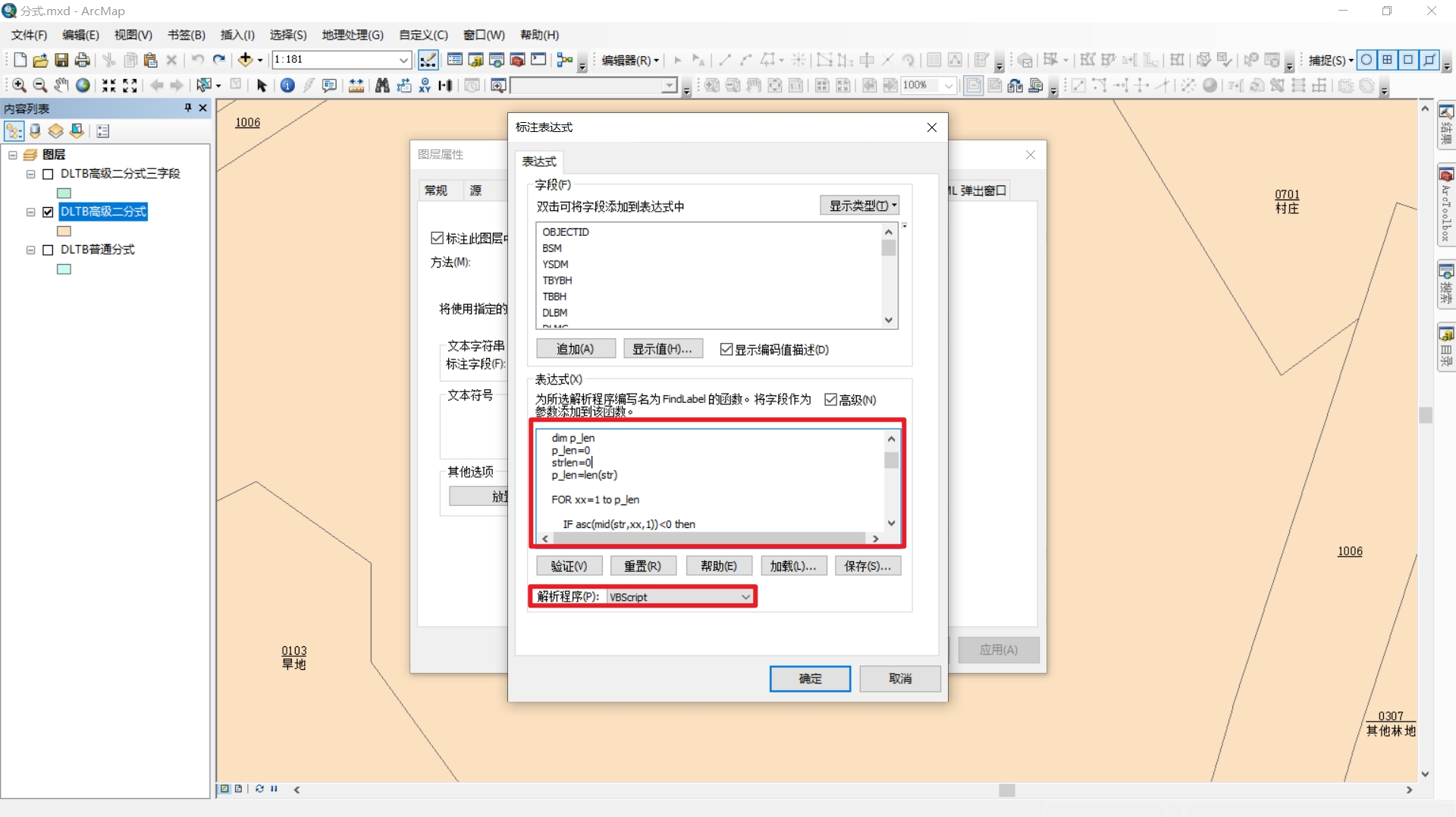

  在标注表达式下输入以下格式的代码(vbscript)，即可实现普通的二分标注

"<und>"&[分子字段]&"</und>"&vbcrlf&[分母字段];

  换行符有一下三种方式

vbcrlf
vbnewline
chr(13)&chr(10)

  python格式代码如下

"<und>"+[分子字段]+"</und>"+"\n"+"分母字段"

高级二分式标注

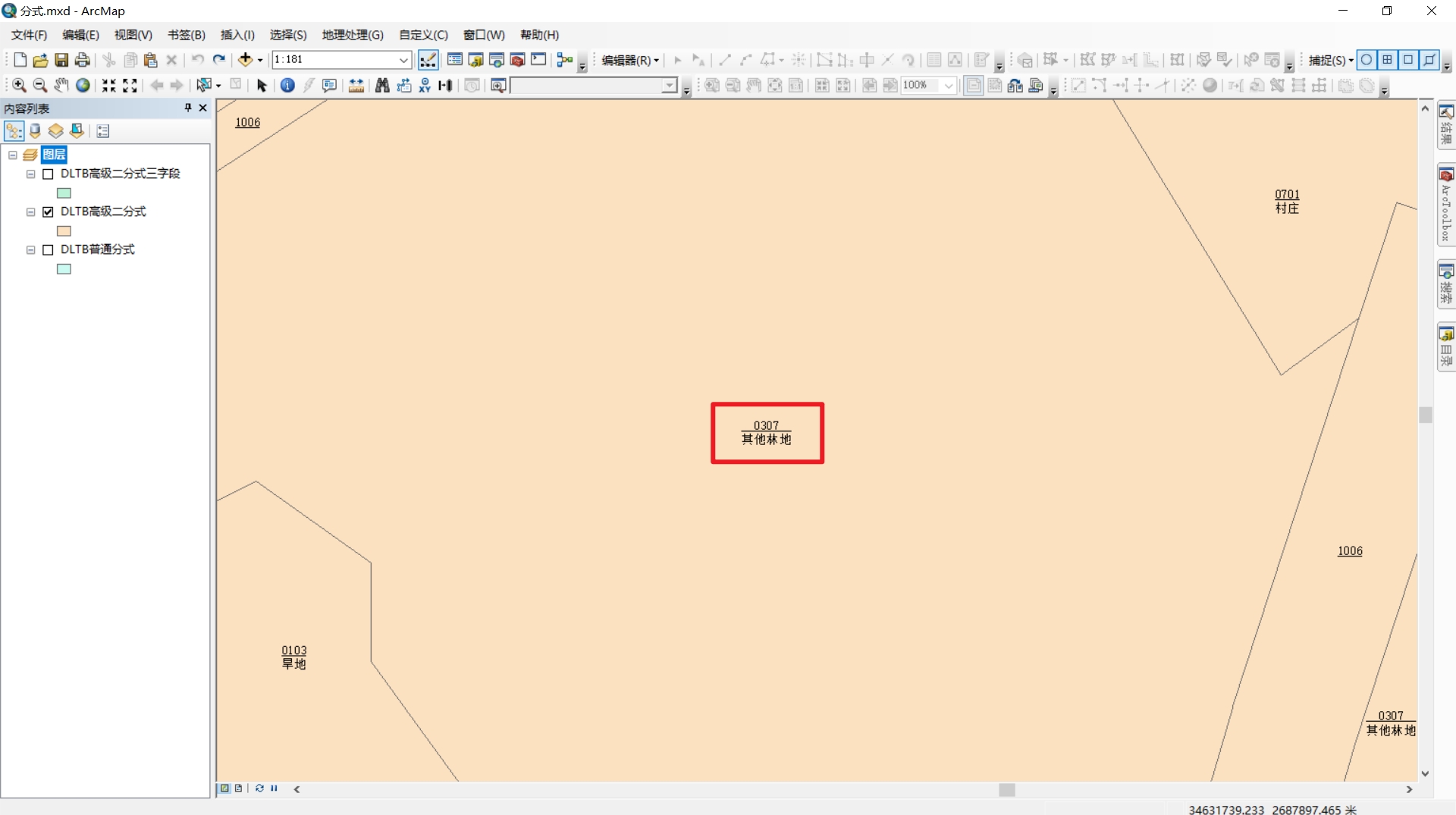

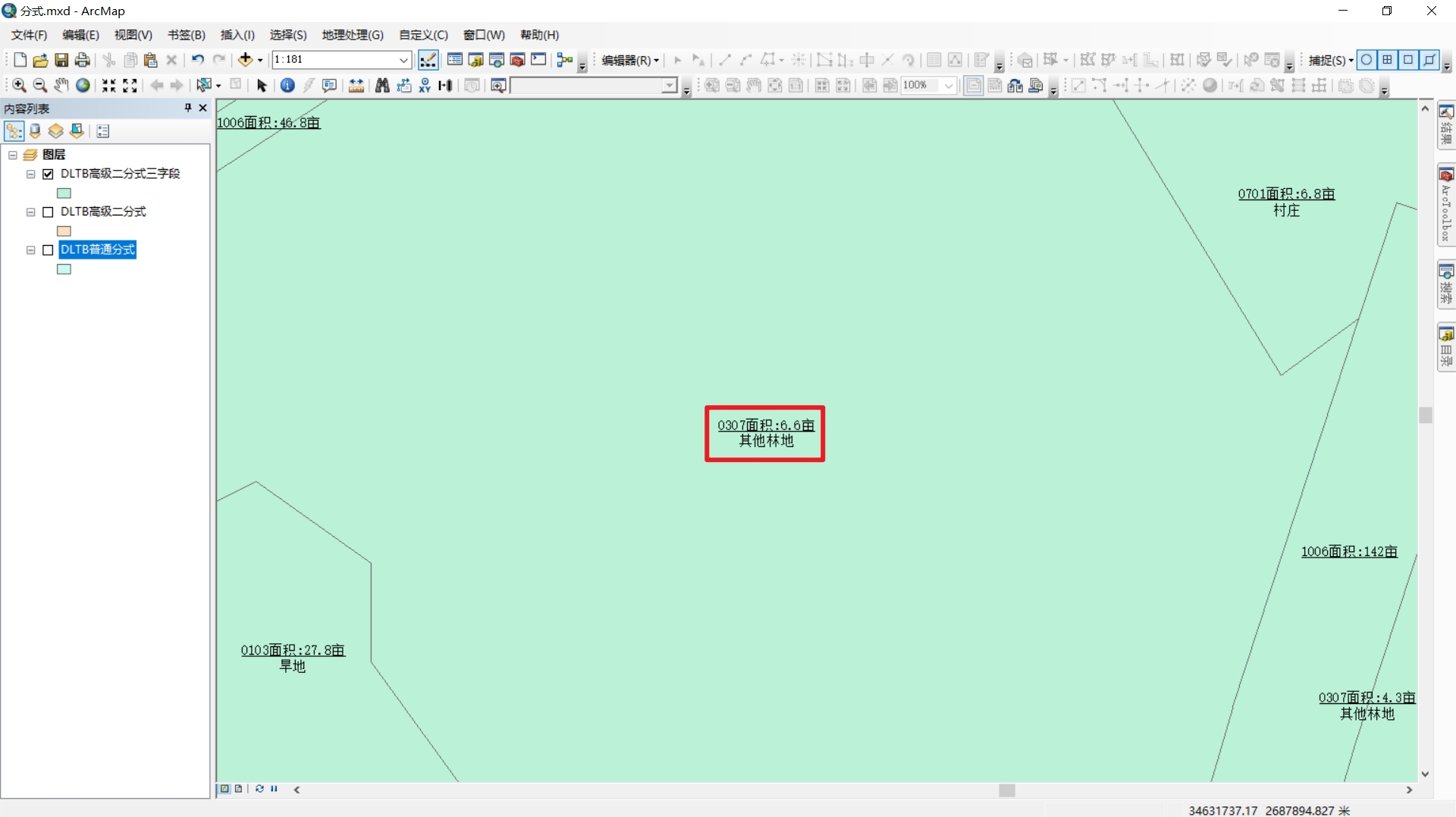

  上面的表达式已经实现了分式表达，但是有个缺点，就是分割线的长度默认是分子字段的宽度，更优化的表示应该是，分式线区分子字段长度和分母字段长度的最大值，如下图所示。

  在表达式框里输入以下代码即可实现

'----------FUNCTION STRLEN(STR)----------
FUNCTION strlen(str)dim p_lenp_len=0strlen=0p_len=len(str)FOR xx=1 to p_lenIF asc(mid(str,xx,1))<0 thenstrlen=int(strlen) + 2ELSEstrlen=int(strlen) + 1END ifNEXTEND functionFUNCTION myFind ( DZM, NAME )a=strlen(dzm) b=strlen(NAME)IF a>b then myFind ="<und>" & DZM & "</und>" &  vbnewline & NAMEELSEstr= space((b-a)/2)myFind ="<und>" & str & DZM & str & "</und>" & vbnewline & NAMEEND ifEND FunctionFunction FindLabel ( [DLBM],[DLMC]  )FindLabel =myFind([DLBM],[DLMC])
End Function

高级二分式三字段标注

  分子或者分母可不可以有多个字段呢，答案是肯定的

  实现代码如下

'----------FUNCTION STRLEN(STR)----------
FUNCTION strlen(str)dim p_lenp_len=0strlen=0p_len=len(str)FOR xx=1 to p_lenIF asc(mid(str,xx,1))<0 thenstrlen=int(strlen) + 2ELSEstrlen=int(strlen) + 1END ifNEXTEND functionFUNCTION myFind ( DZM, NAME )a=strlen(dzm) b=strlen(NAME)IF a>b then myFind ="<und>" & DZM & "</und>" &  vbnewline & NAMEELSEstr= space((b-a)/2)myFind ="<und>" & str & DZM & str & "</und>" & vbnewline & NAMEEND ifEND Function' 修改这里
Function FindLabel ( [DLBM],[DLMC],[shape_area]  )FindLabel =myFind([DLBM] & "面积:"& round([shape_area]*3/2000,1) &"亩",[DLMC])
End Function

三分式

  当然还有其他的分式标注，比如三分式。

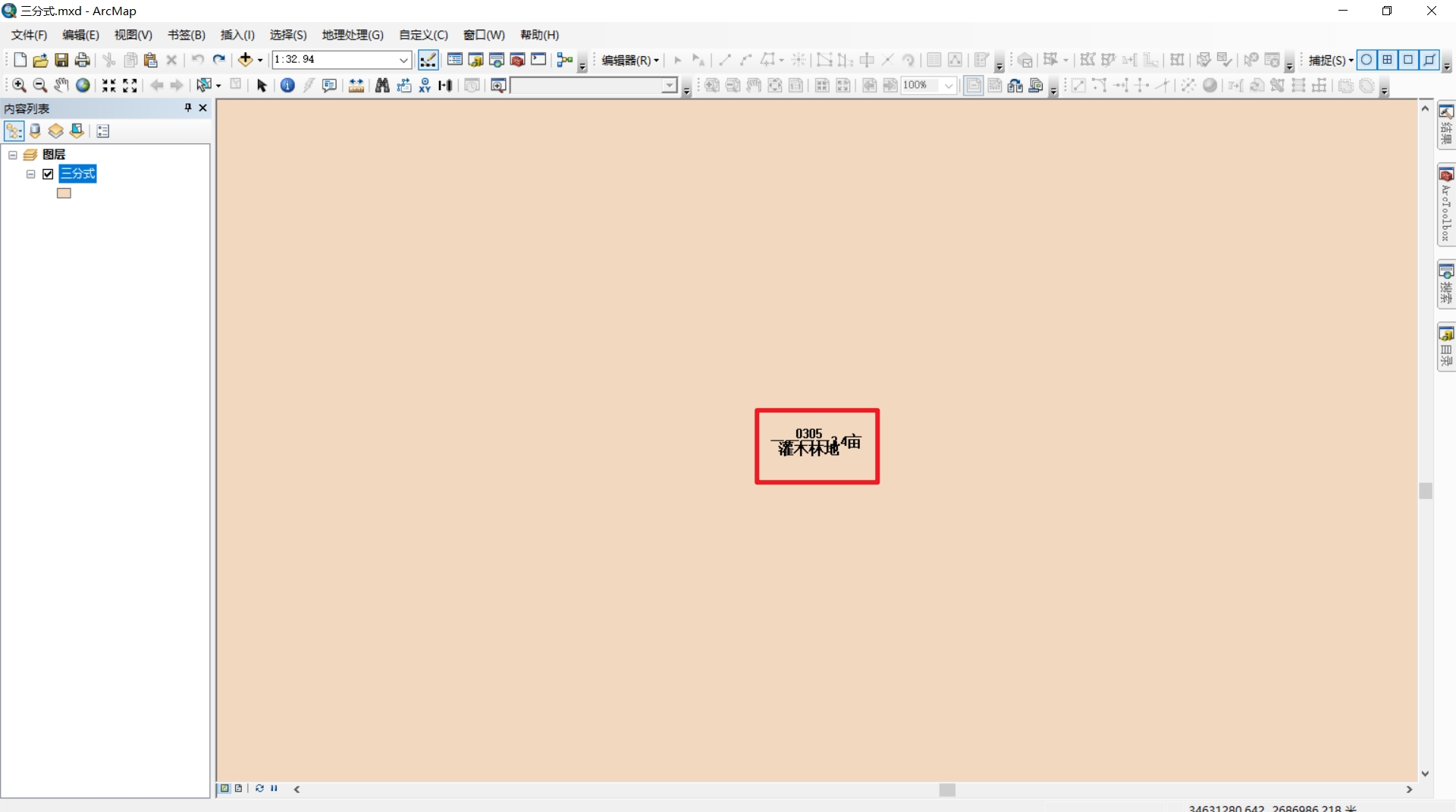

  实现代码如下。

'----------FUNCTION STRLEN(STR)----------
FUNCTION strlen(str)dim p_lenp_len=0strlen=0p_len=len(str)FOR xx=1 to p_lenIF asc(mid(str,xx,1))<0 thenstrlen=int(strlen) + 2ELSEstrlen=int(strlen) + 1END ifNEXTEND functionFUNCTION myFind(cunname,DJH,SHAPE_Area )dim strstr=SHAPE_Areadim dd=strlen(str)dim d1dim d2d1=strlen(cunname) /2d2=strlen(DJH) /2if d2>d1 thend1=d2end if myFind = cunname & space(d) & vbnewline  & string(d1,"—") & str & vbnewline & DJH & space(d)
END Function'修改这里
Function FindLabel([DLBM],[DLMC], [shape_area]   )FindLabel = myFind([DLBM],[DLMC],Round([shape_area]*3/2000,1) & "亩" )
End Function

等高线标注

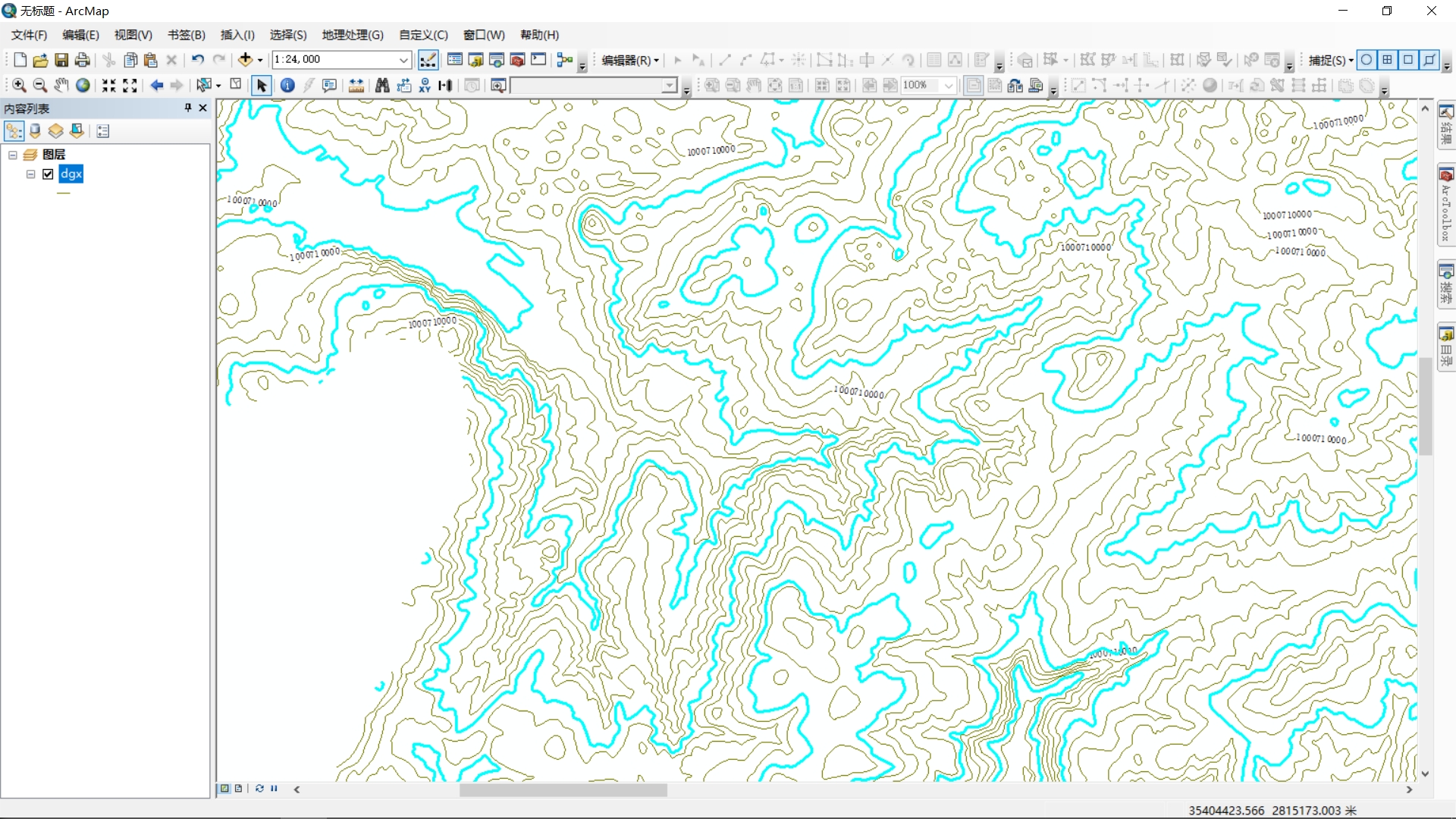

  等高线是地形图上高程相等的相邻个点所连成的闭合曲线。

使用Maplex标注等高线

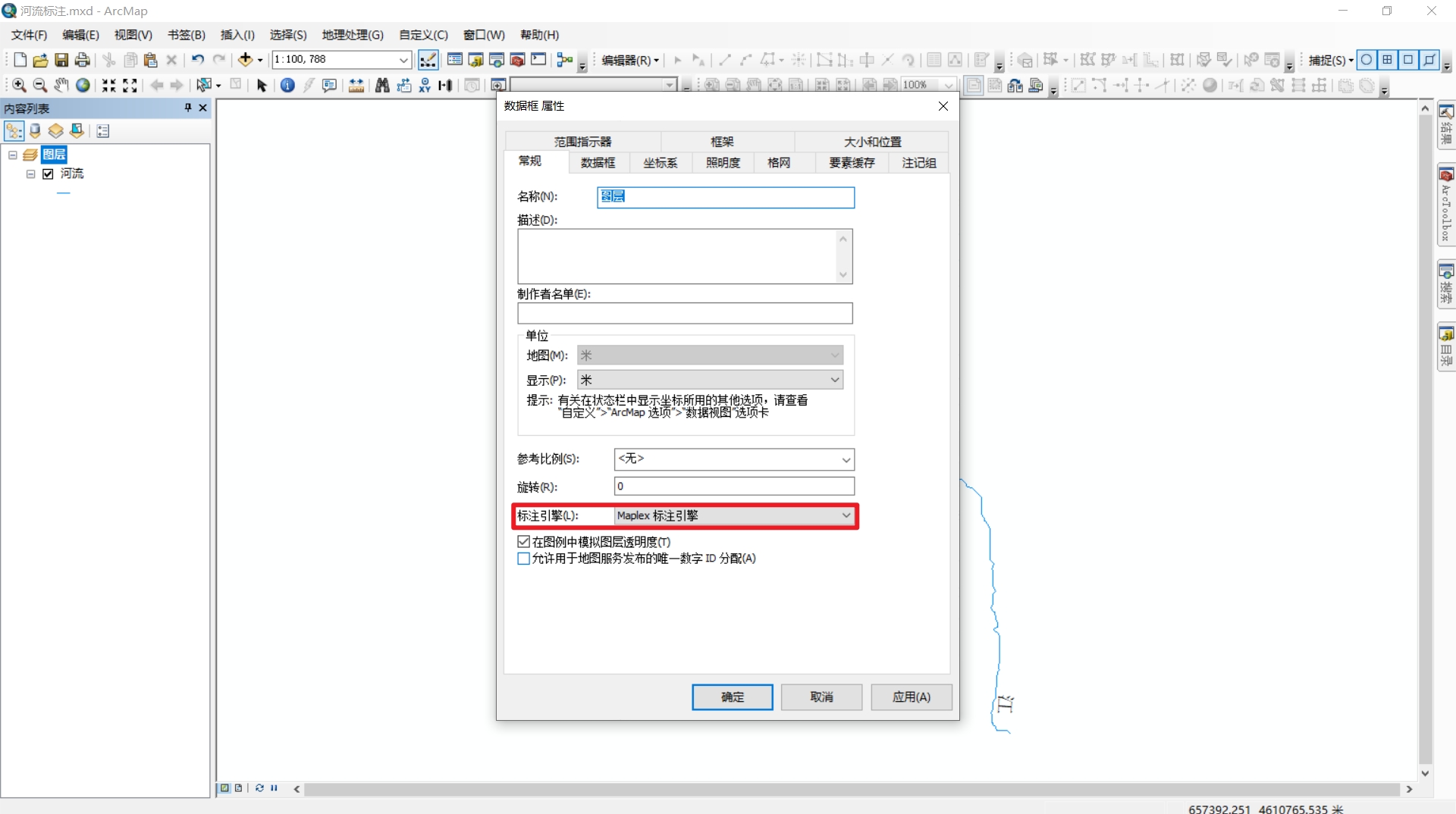

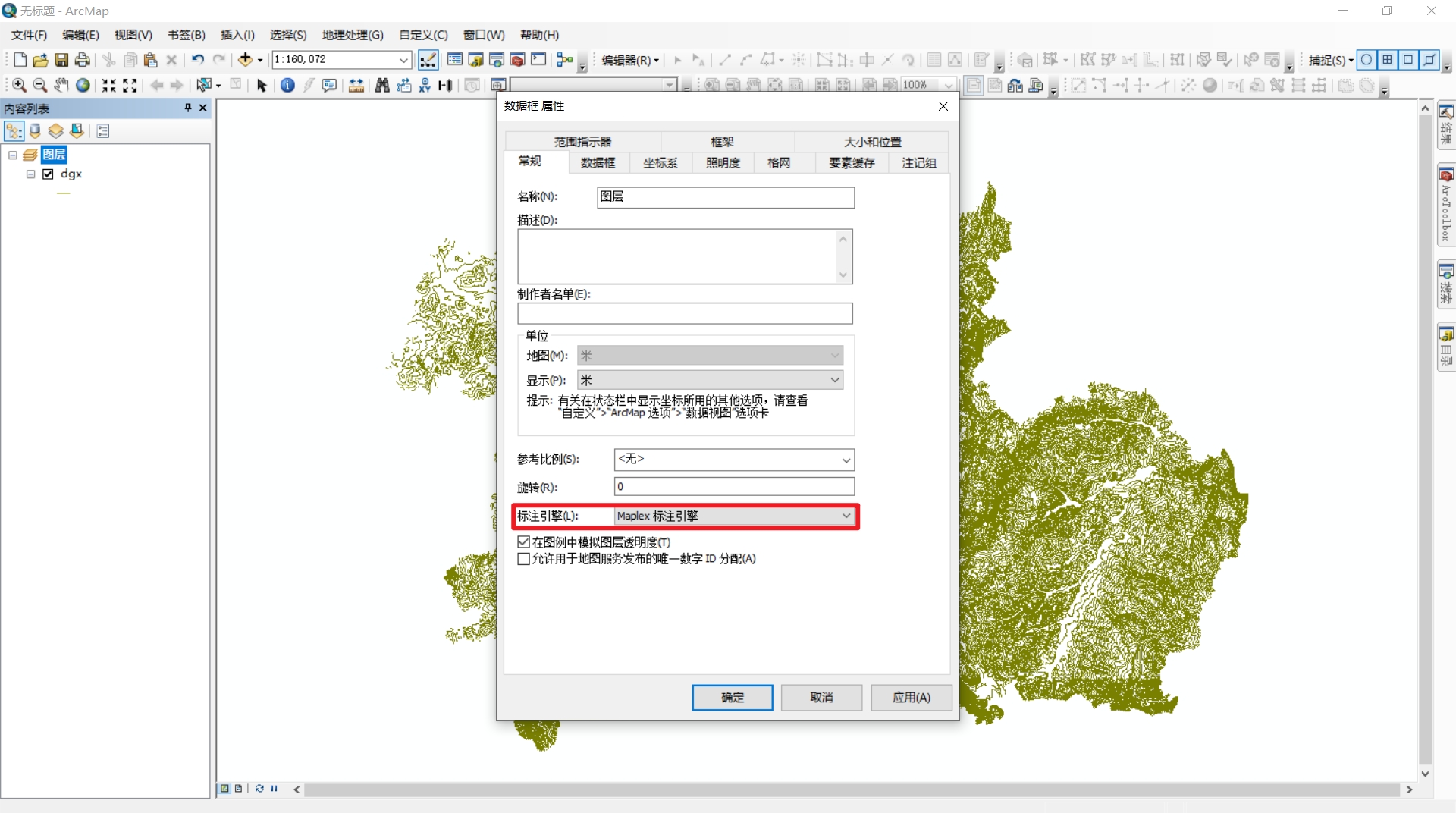

  • 在数据框属性处选择【Maplex标注引擎】

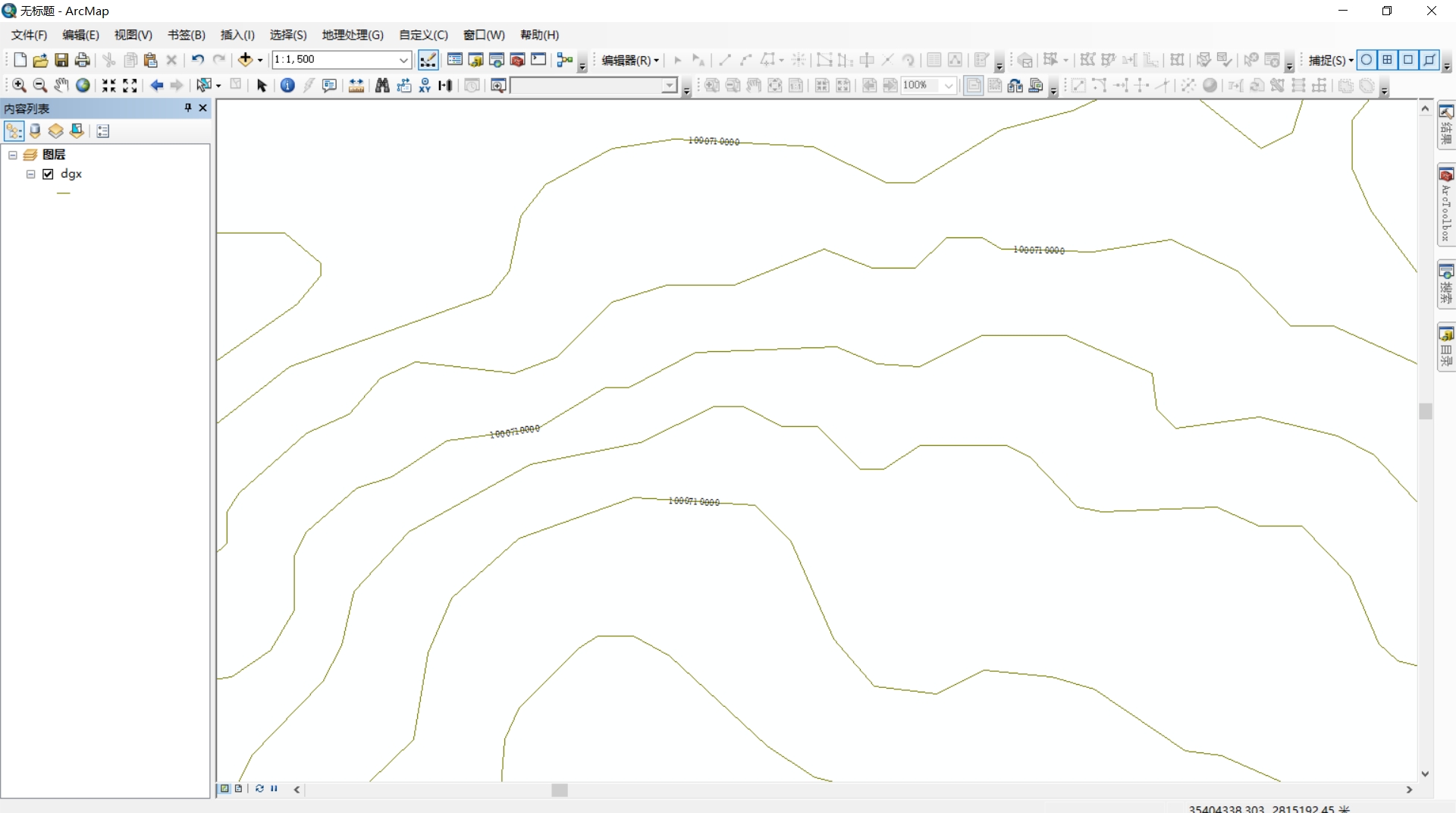

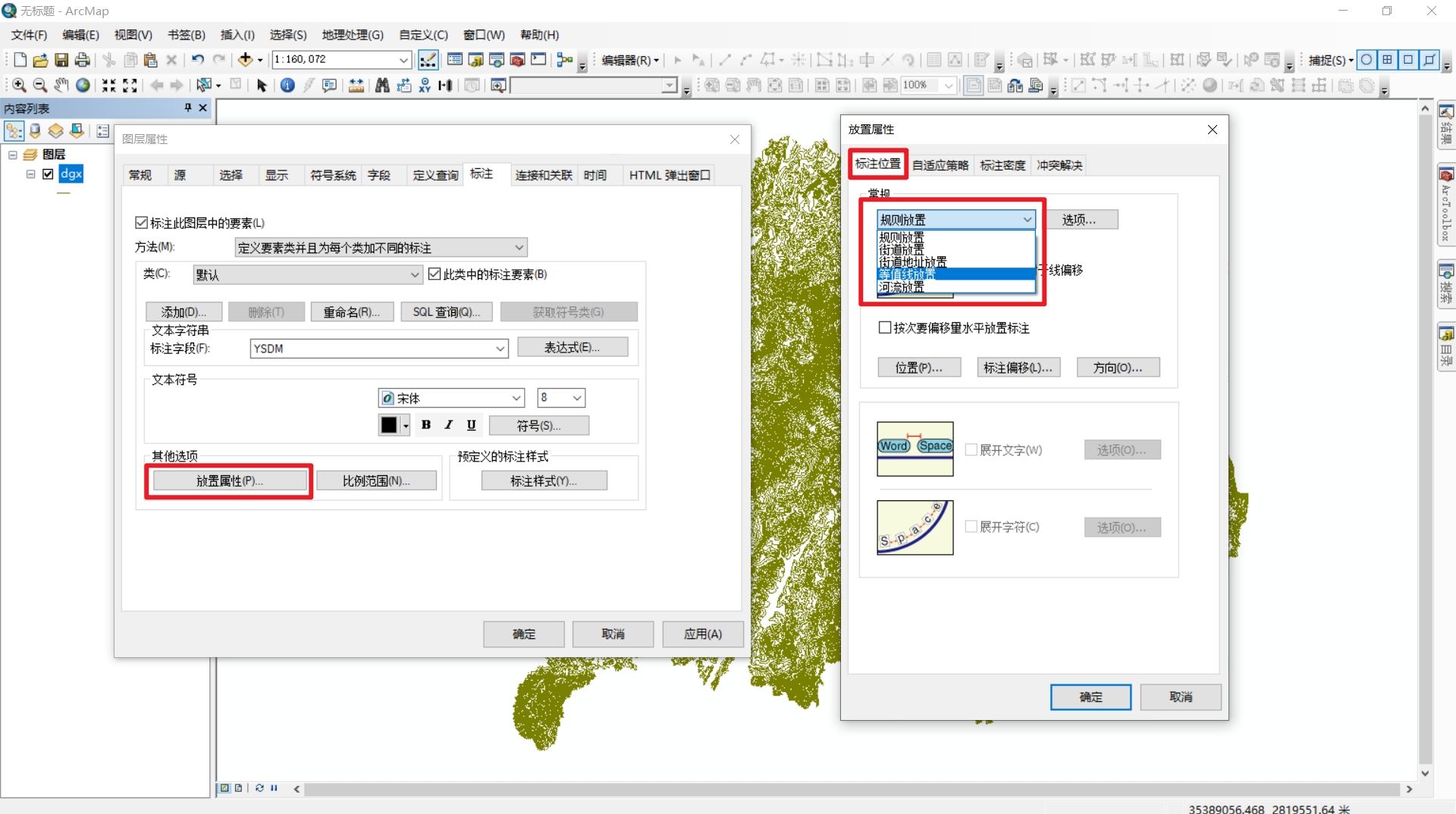

  • 在标注设置页面选择【放置属性】，【标注位置】选择【等值线放置】，【确认】，【确认】

  • 更改标注的样式为【晕圈】

等值线注记

  【等值线注记】生成的结果是注记，一定要放在地理数据库中。

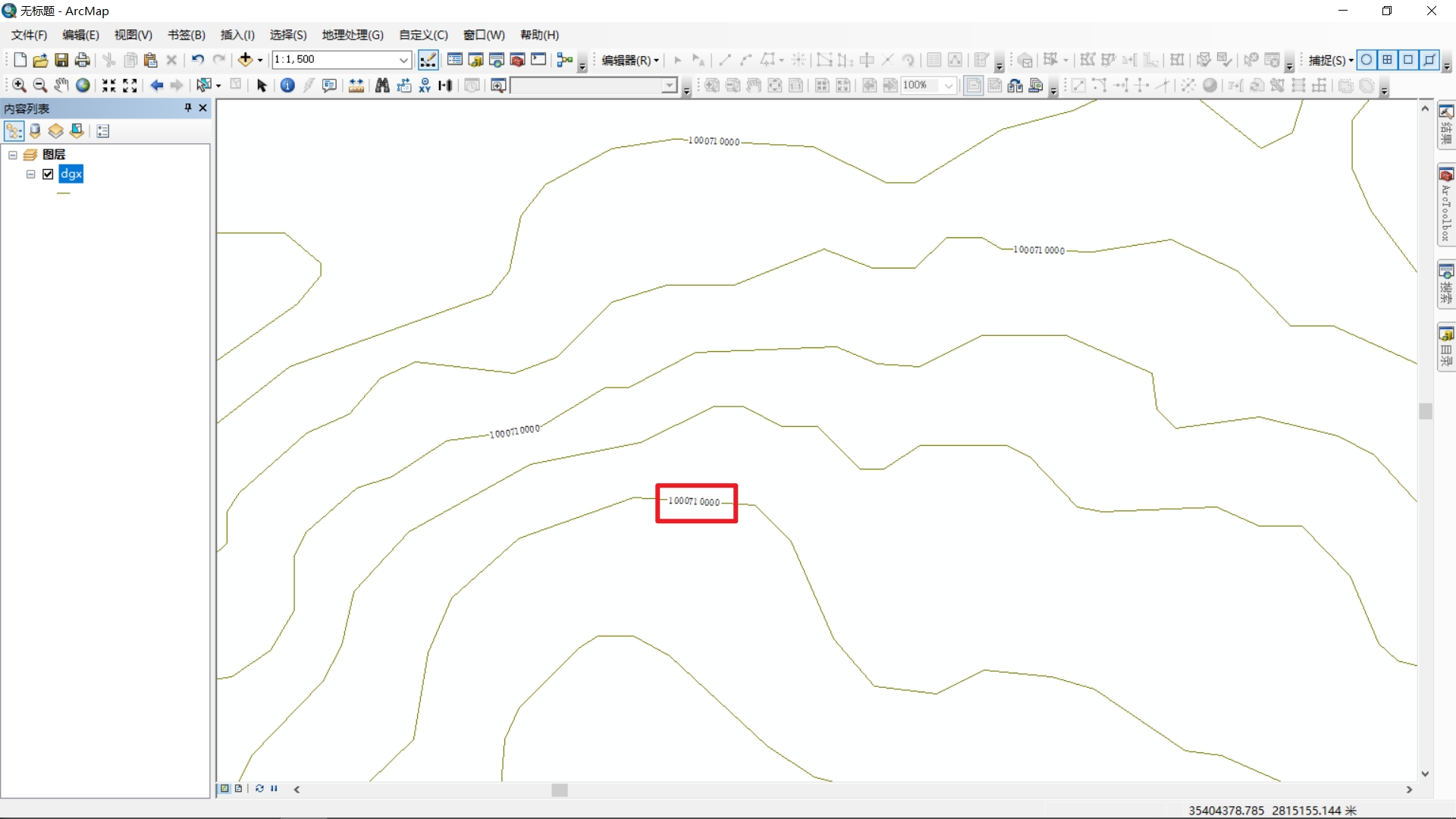

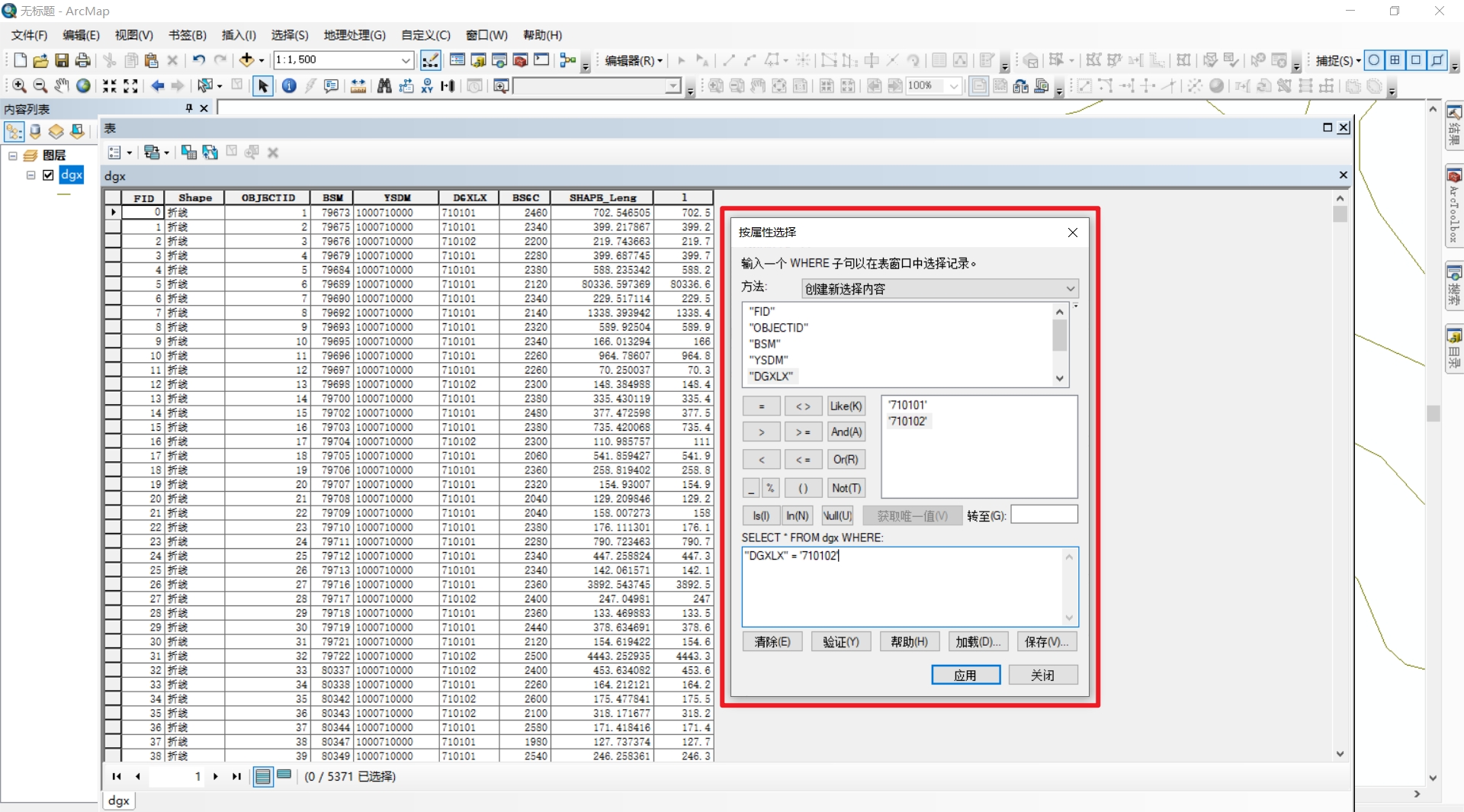

  • 选择指定对象——【按属性选择】——【键入表达式】——【应用】

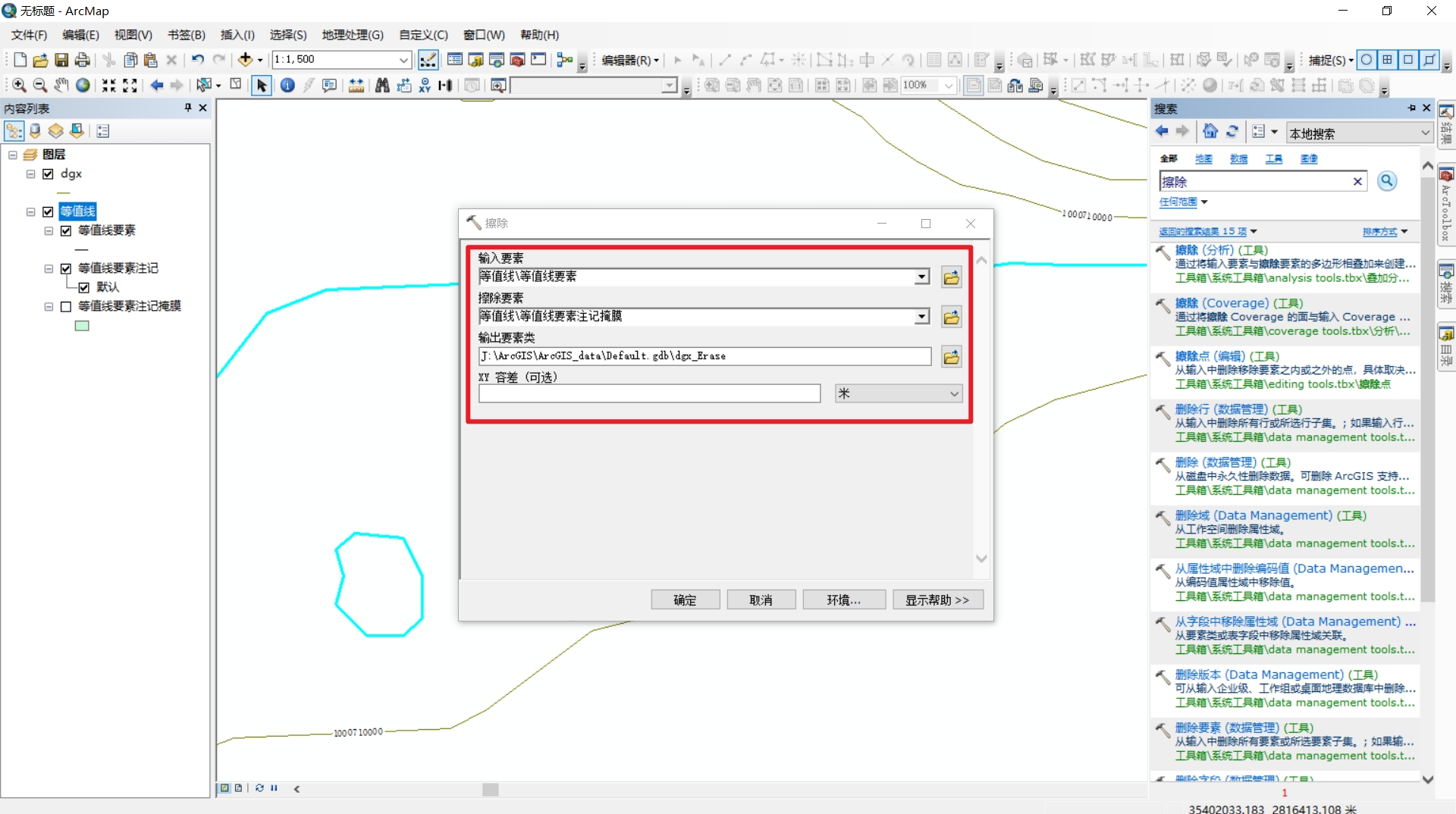

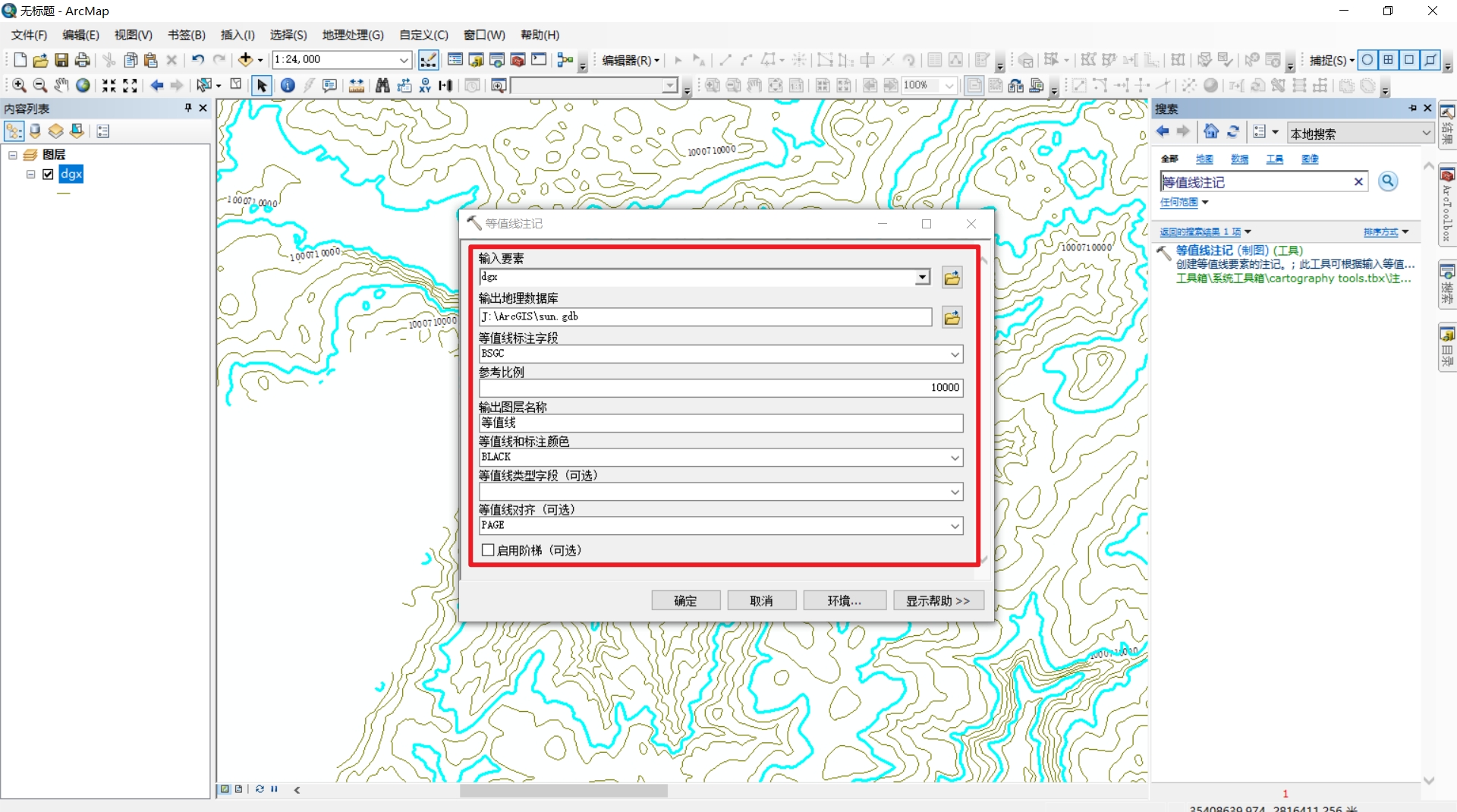

  • 使用【等值线注记】工具，设定必要参数后【确认】

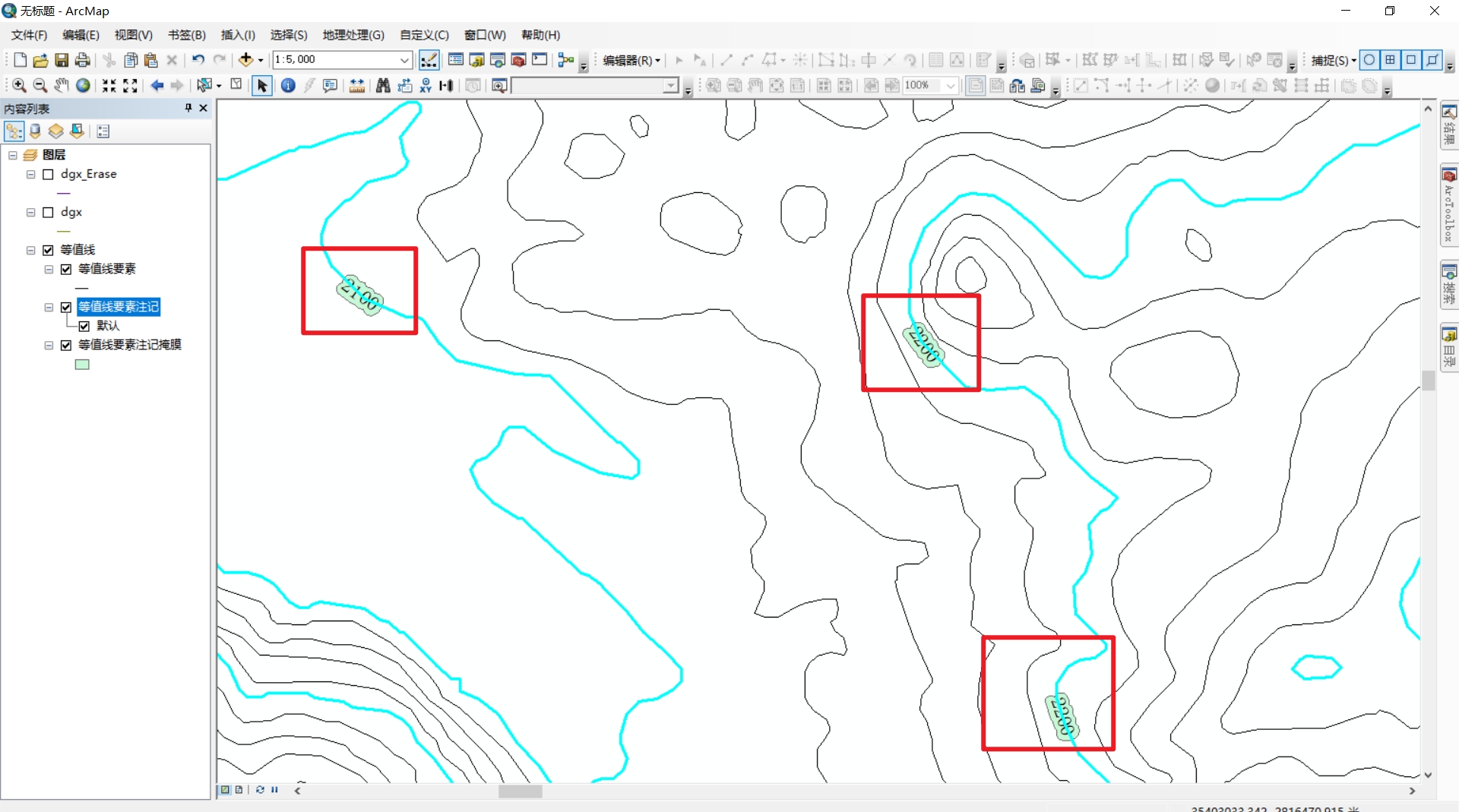

  • 注记在线的中央，但是线是没有被打断的，可以使用【擦除】工具，打断等高线。

Maplex标注

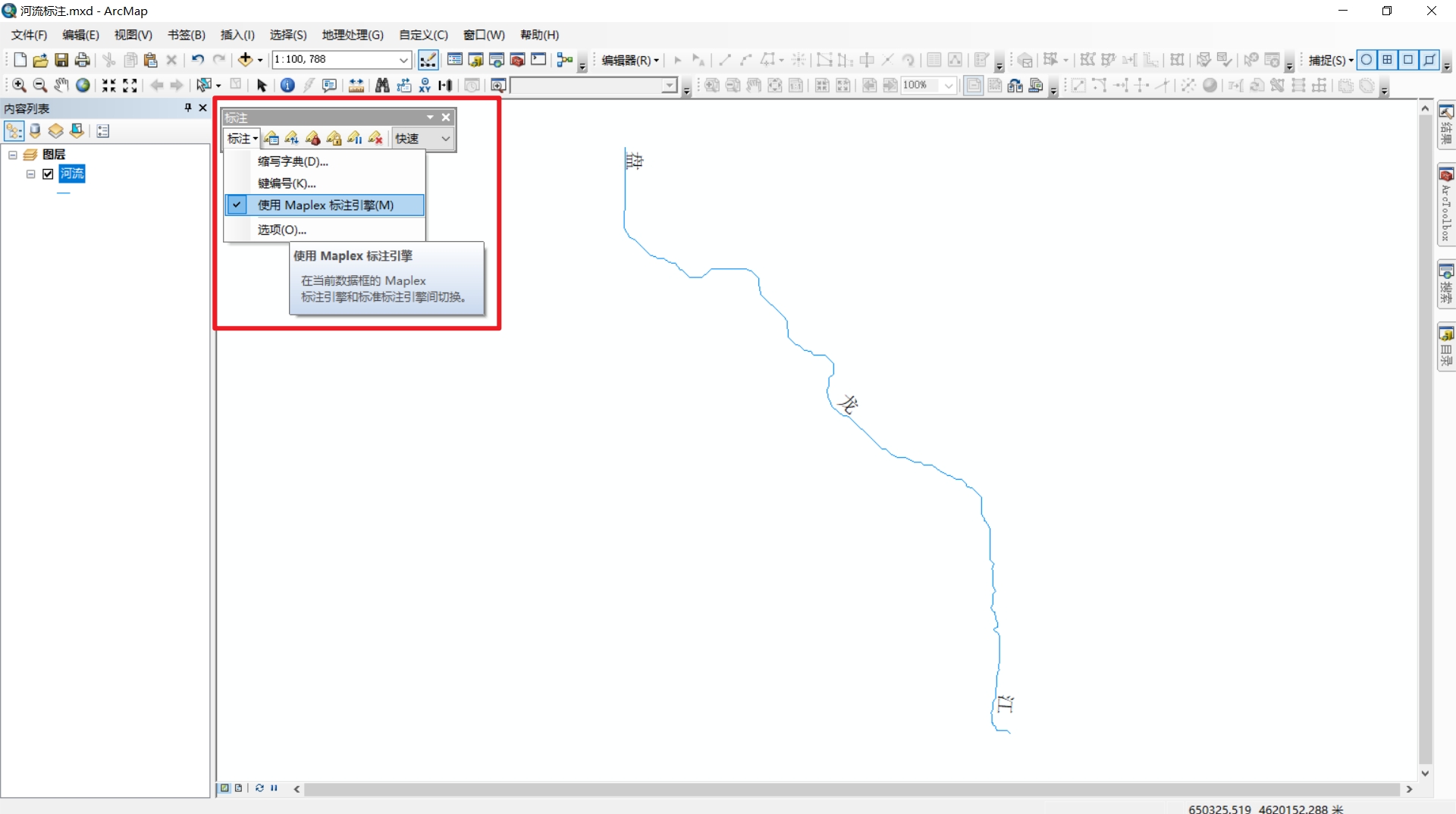

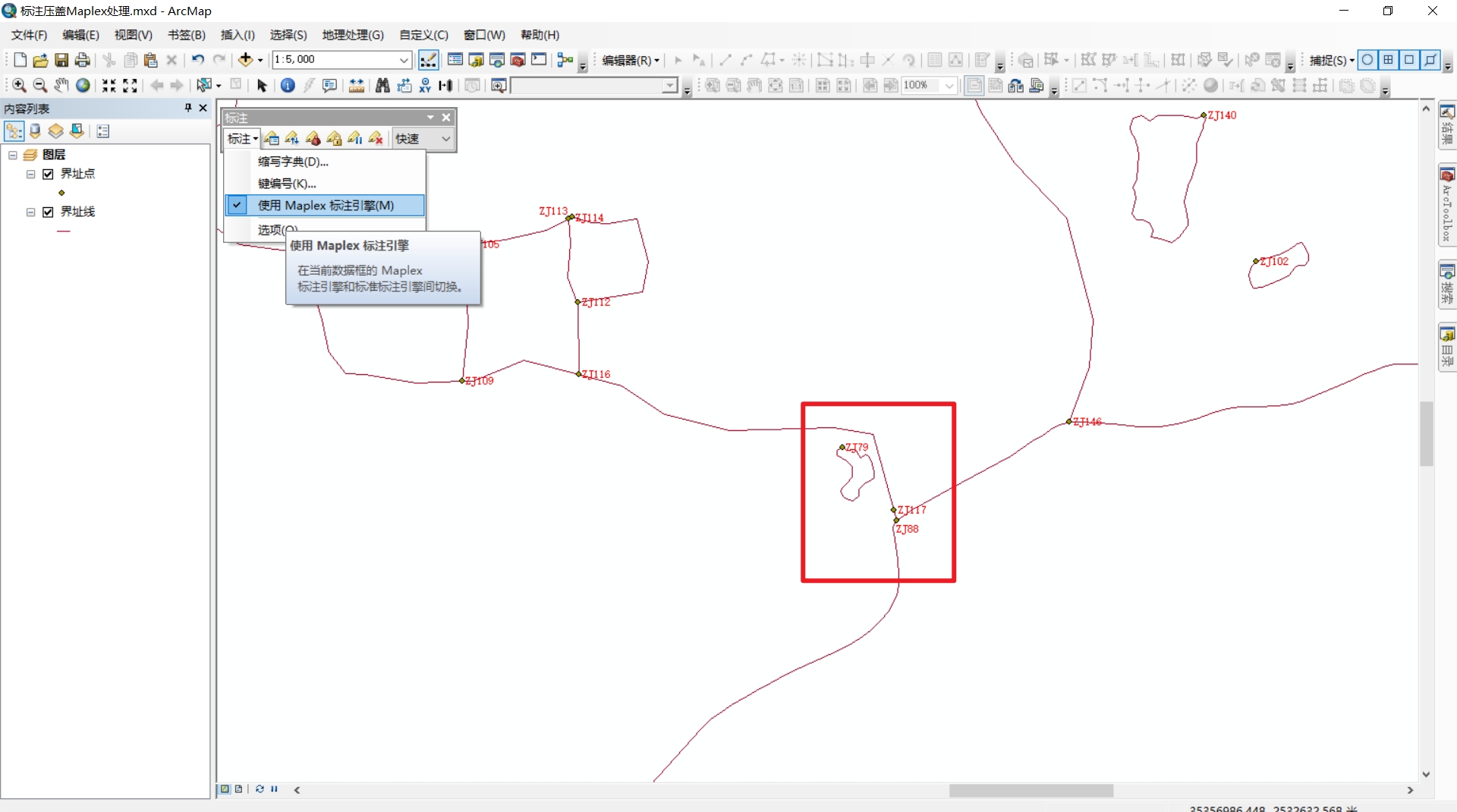

  • 使用MAplex标注引擎有两种方式，一是在数据框中选择，而是打开标注工具条，勾选Maplex标注引擎。

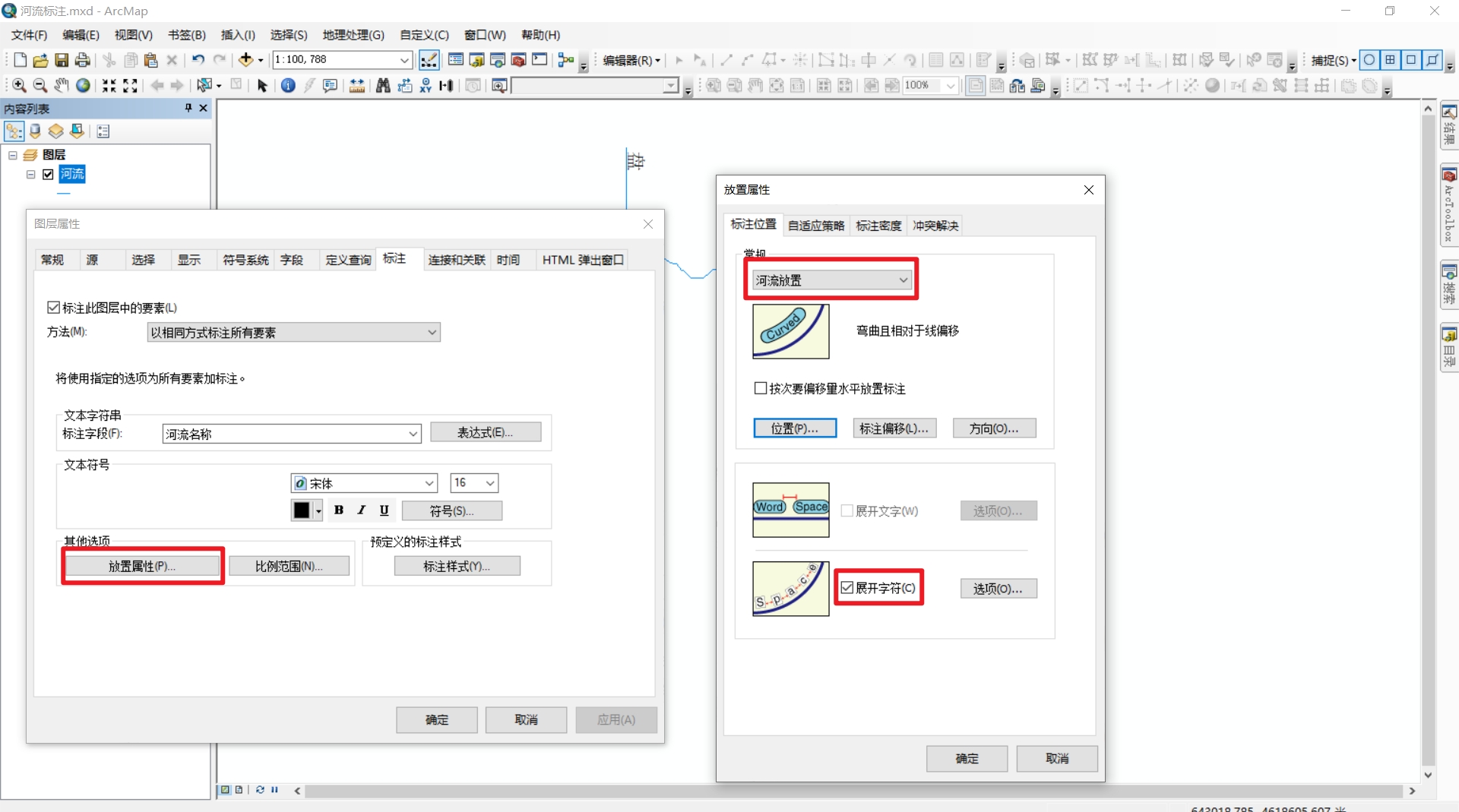

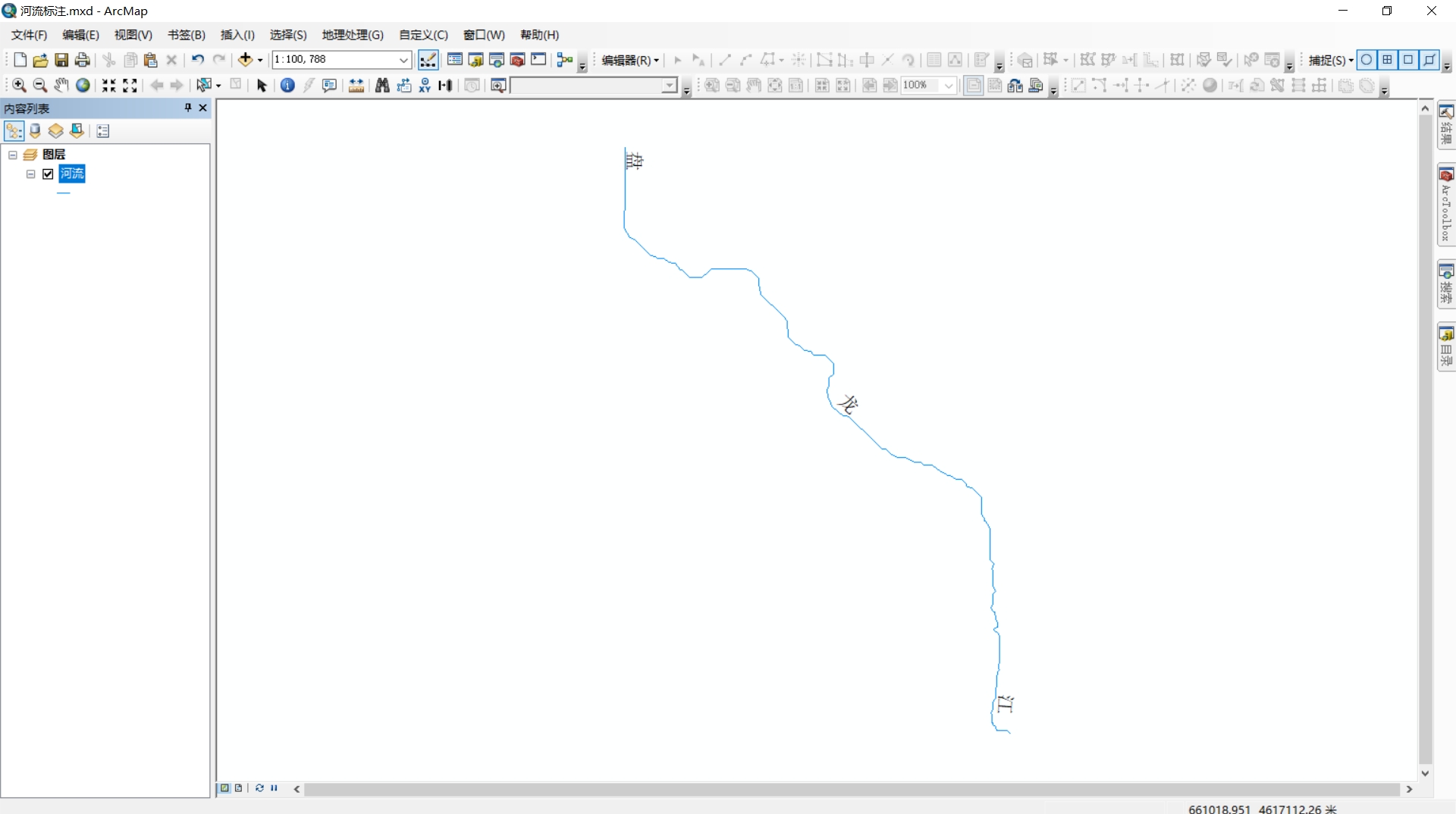

河流沿线标注

标注压盖Maplex处理

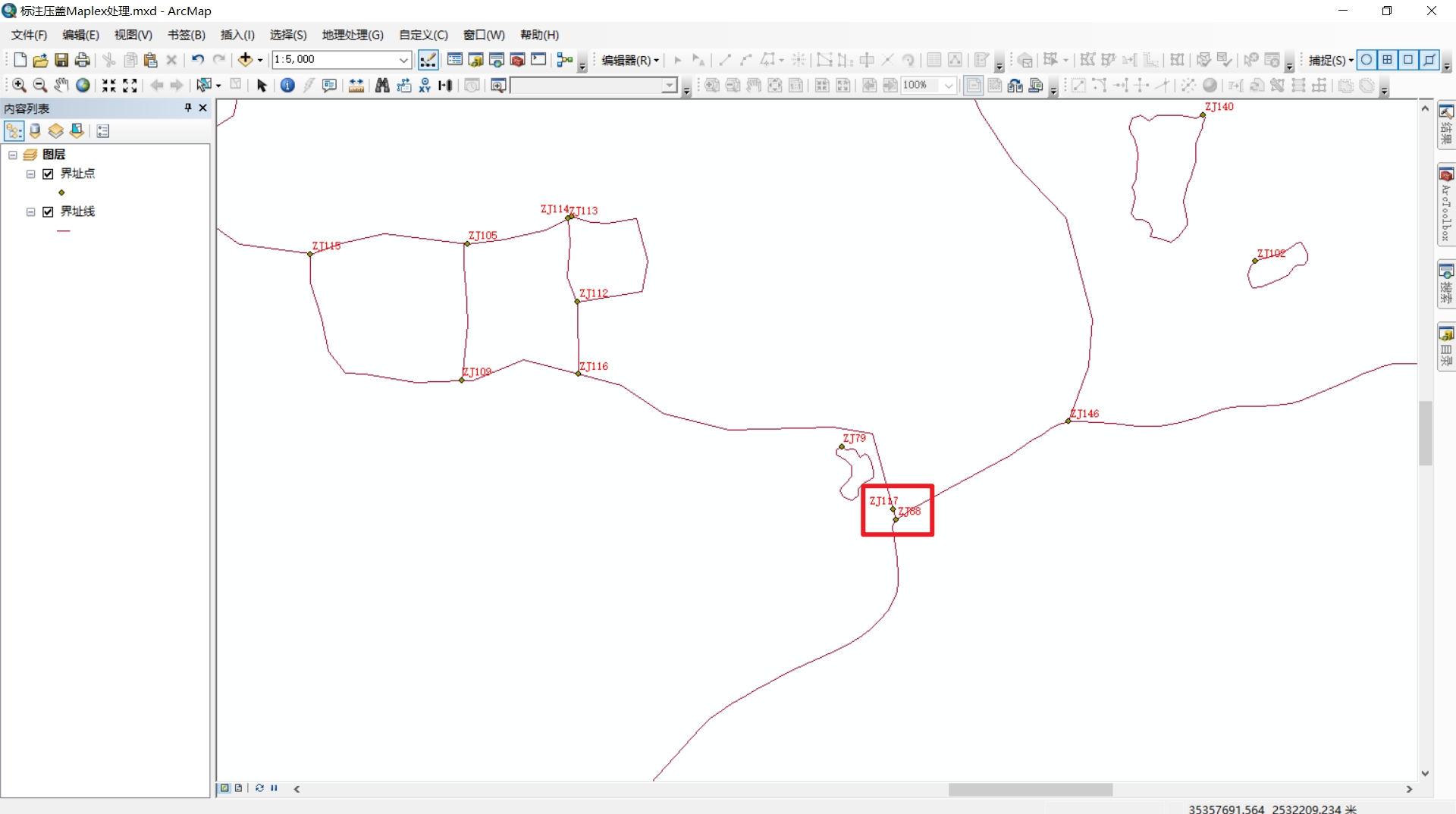

  可以看到下图标注压到了线要素，怎么修改呢？

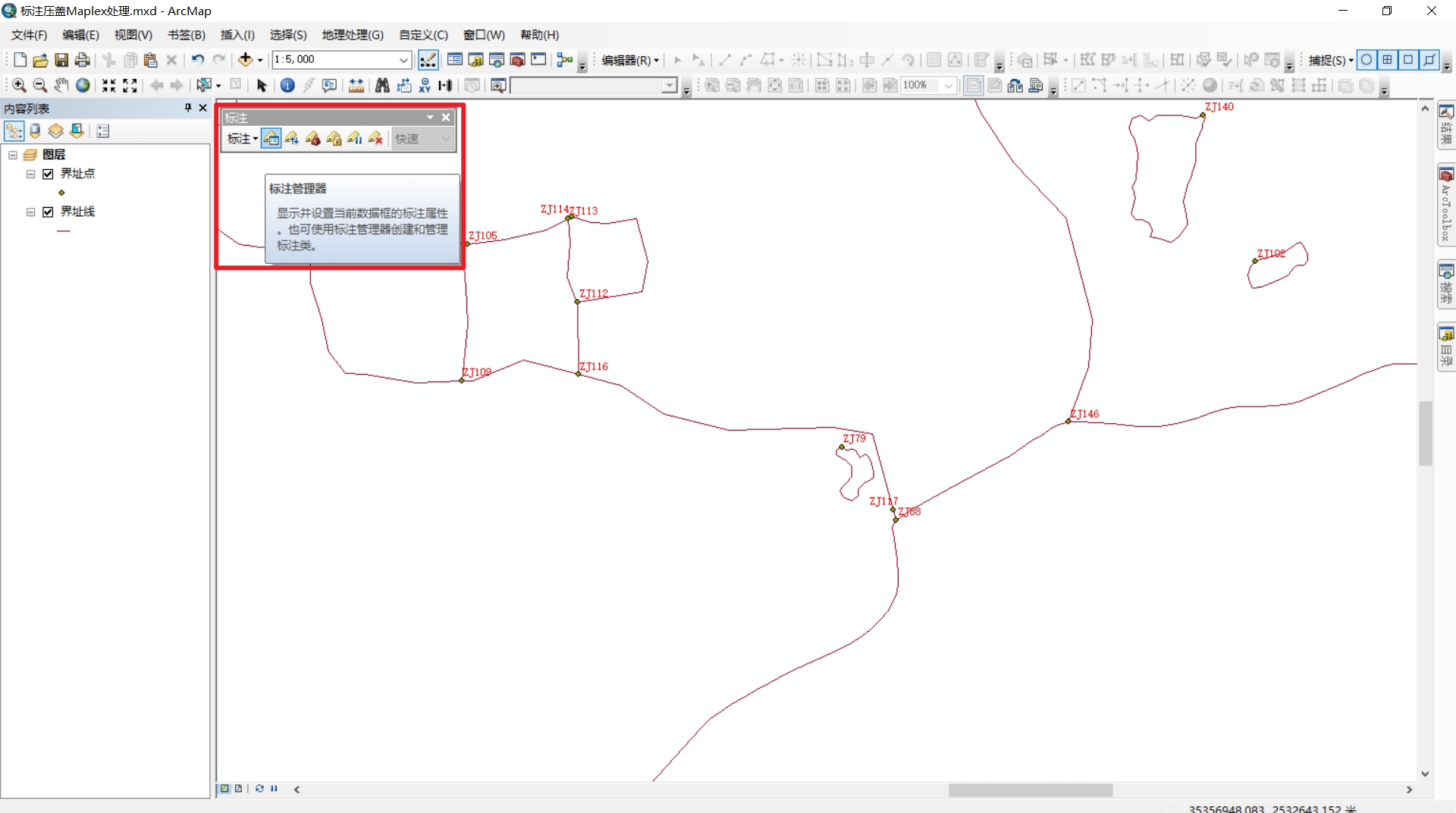

  • 点击【标注管理器】

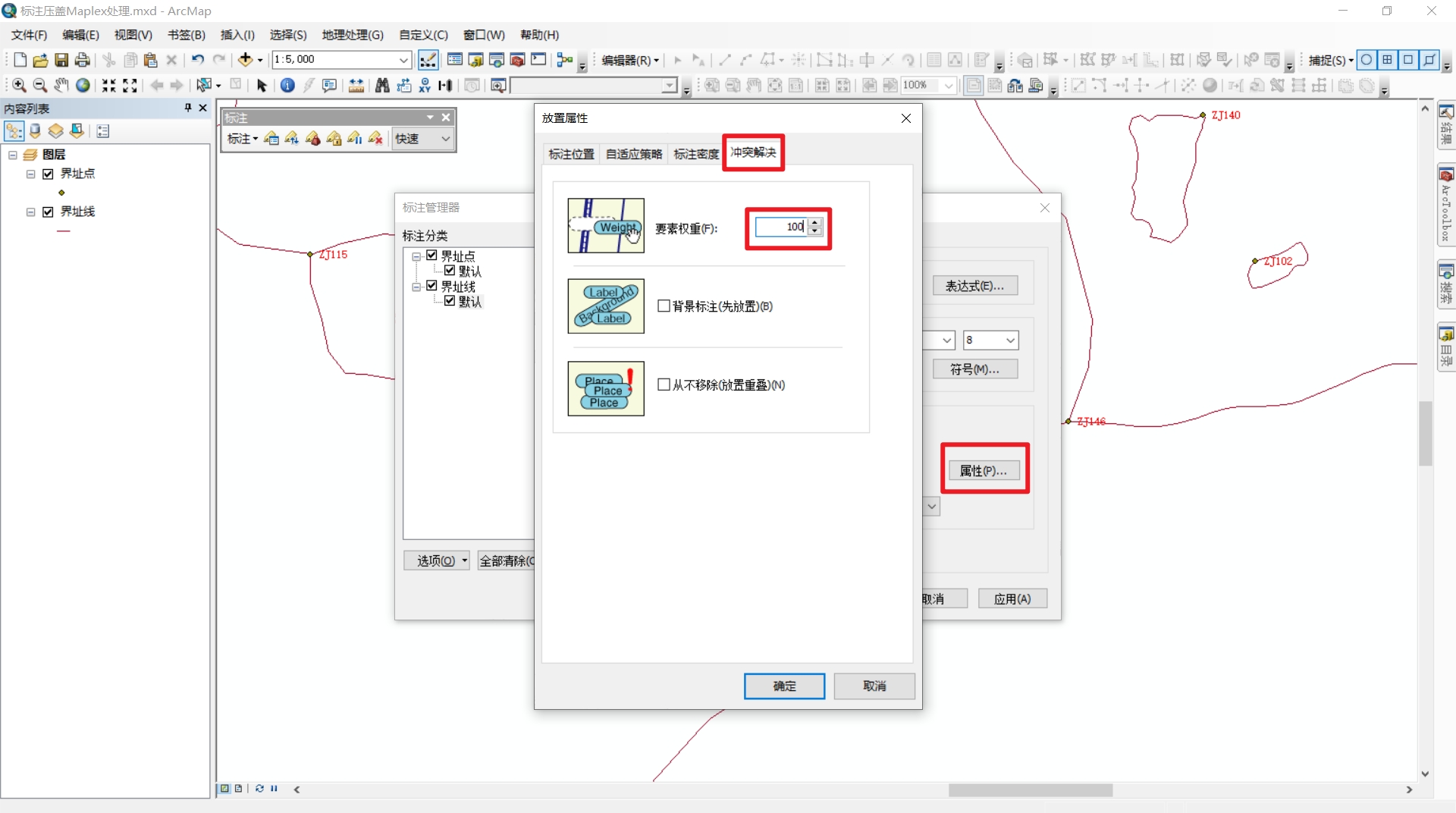

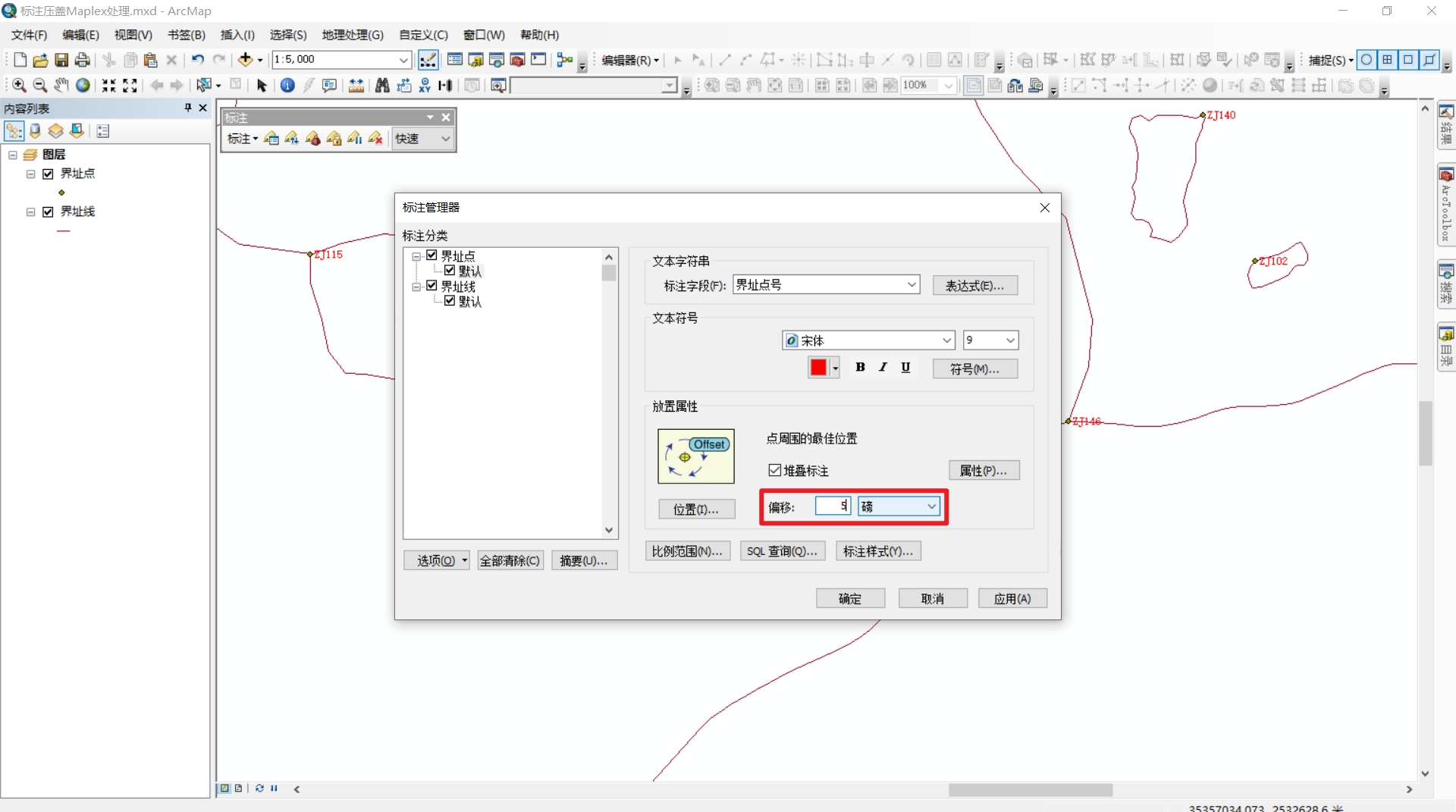

  • 设置点的标注样式，点击【属性】——设置【冲突解决】参数即可
