一、PCM 音频信号处理

给定一段 PCM 音频数据 , 封装到 .WAV 文件中 ,

此时的信号是实信号 , 每个 PCM 音频采样都是一个实数值 ,

绘制该音频数据实信号的 " 幅频特性 " ,

将该 PCM 音频的频率移动 $6 k H z$ ,

频移后的音频信号变成了复信号 ,

绘制该复信号的 " 幅频特性 " ;

准备一个 wav 格式的音频文件 , 该 music.wav 文件是一个

$16$ 位

单声道

$44100 H z$ 采样率

的音频文件 , 其采样波形与频谱如下 :

在这里插入图片描述

代码示例 :

% wave 文件采样
pcmFileName='music.wav';% 读取  music.wav 文件
% s1 是读取的信号向量
% sampleRate 是采样率 44100Hz 表示每秒有 44100 个音频样本
[signal,sampleRate] = audioread(pcmFileName);% 上面的 sampleRate 计算出来是 44100 单位是 Hz
% 这里需要将 sampleRate 的单位变为 kHz , 除以 1000
sampleRate = sampleRate/1000;% 矩阵转置
% 将 1x132300 矩阵转为 132300x1 矩阵
signalT=signal';% 取 信号 的前 2048 个点进行分析
x=signalT(1:2048);% 求 signalT 实信号的 频谱
xf=20 * log10(abs(fft(x,4096)));
xf1(1:2048)=xf(2049:4096);

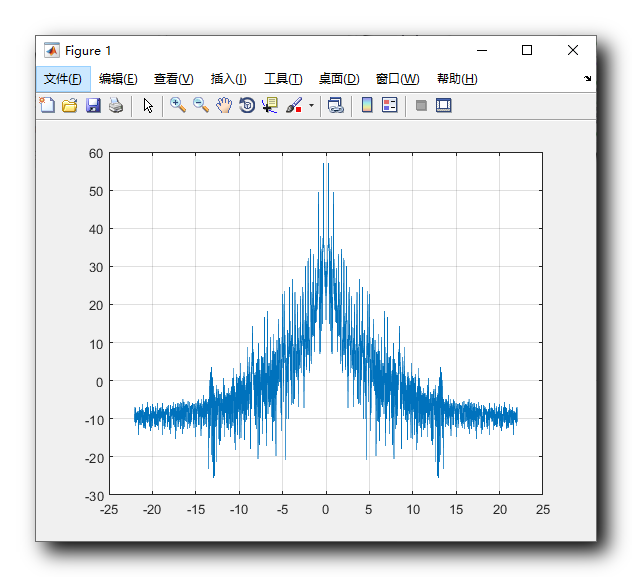

xf1(2049:4096)=xf(1:2048);% 绘制实信号的频谱图
figure;
plot((-2048:2047) * sampleRate/4096,xf1);
grid on;% 根据 傅里叶变换 频移性质, 进行频谱搬移
% 频率搬移 6kHz
y=x.*exp(2*j*pi*6/32*(0:2047));% 求 signalT 频移后的 复信号的 频谱
yf=20*log10(abs(fft(y,4096)));
yf1(1:2048)=yf(2049:4096);
yf1(2049:4096)=yf(1:2048);% 绘制频率搬移 6kHz 后的复信号的频谱图
figure;
plot((-2048:2047)*fs/4096,yf1);
grid on;
