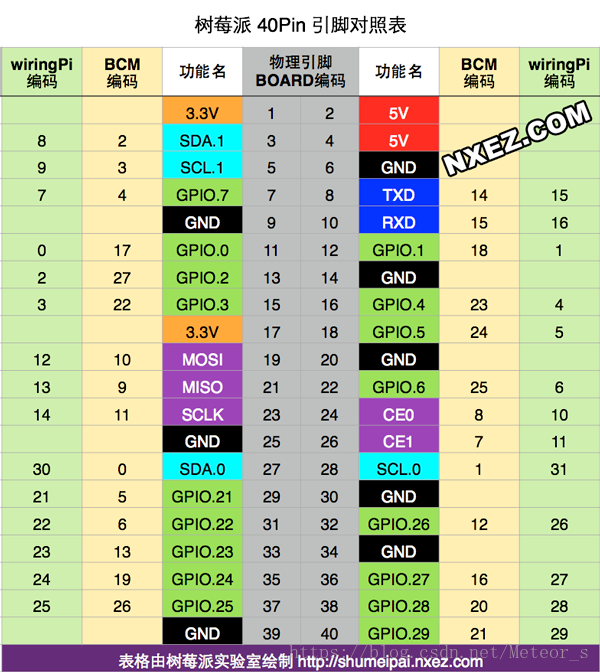

一、树莓派引脚
图片来源
注：本表格适用于各版本，并且兼容26Pin的树莓派B，树莓派B为26Pin，其引脚对应于上表的前26Pin。
二、树莓派参数
1.树莓派各版本比较：
2.树莓派3B参数
表格来源
| 名称 | 参数 | 备注 |
|---|---|---|
| SOC | 博通 BCM2837 | |
| CPU | ARM Cortex-A53 1.2GHz 64-bit 四核 ARMv8 CPU | 较2代提高50% |
| GPU | Broadcom VideoCrore IV，OpenGL ES 2.0,1080p 30 h.264/MPEG-4 AVC高清解码器 | |
| 内存 | 1GB (LPDDR2 400GHz) | |
| USB 2.0接口 | 4 x USB Ports | |
| 视频输入 | 15-针头 MIPI 相机 (CSI) 界面，可被树莓派相机或树莓派相机(无红外线版)使用 | |
| 影像输出 | HDMI 1.4 分辨率为640 x 350 至 1920 x 1200；以及3.5mm口，PAL 和NTSC制式输出。 | |
| 音源输出 | 3.5mm插孔，HDMI电子输出或I²S | |
| 板载存储 | MicroSD卡（即TF卡）插槽 | |
| 网络接口 | 10/100M以太网接口、802.11n Wireless LAN、Bluetooth 4.0、Bluetooth Low Energy (BLE) | 集成蓝牙4.0和WiFi |
| 外设 | 40个GPIO及HAT规格铺设 | |
| 额定功率 | 800mAH(4.0W) | |
| 电源输入 | 5V 2.5A / 通过MicroUSB或GPIO头 | |
| 重量 | 45g | |
| 总体尺寸 | 85 x 56 x 17mm | |
| 操作系统 | Debian GNU/Linux 、Fedora、Arch Linux 、RISC OS、Windows10 IoT |
3.树莓派3B VS 树莓派3B+
| 名称 | Raspberry Pi 3B | Raspberry Pi 3B+ |
|---|---|---|
| SOC | Broadcom BCM2837 | Broadcom BCM2837B0 |
| 处理器 | Cortex-A53 1.2GHz四核 | Cortex-A53 1.4GHz四核 |
| GPU | 4（通过自带的5个USB集线器） | 4（通过自带的5个USB集线器） |
| 缓存 | 1GB RAM | 1GB RAM |
| 连接性能 | 蓝牙传输4.1 4个USB2.0端口 | 蓝牙传输4.2 4个USB2.0端口 |
| 存储 | 扩展40针扩展GPIO | 扩展40针扩展GPIO |
| 视频&音频 | 4路立体声输出和复合视频端口；全尺寸的HDMI；原始LCD面板的MIPI显示界面（DSI）；3.5mm音频输出接口；通过I2S进行模拟。 | 4路立体声输出和复合视频端口；全尺寸的HDMI；原始LCD面板的MIPI显示界面（DSI）；3.5mm音频输出接口；通过I2S进行模拟。 |
| 多媒体 | 支持DX11.1/12，OpenGL42，OpenCL*1.2 OGL ES3.0，H.264，HEVC（解码），VP8 | H.264，MPEG-解码（1080p30）；H.264解码（1080p30）；OpenGL ES1.1 |
| SD卡支持 | MicroSD卡插槽 | MicroSD卡插槽 |
| 自带网络 | 10/100Mbits以太网；802.11n无线 | 通过USB2.0的千兆以太网；802.11AC无线；通过额外的HAT给以太网（POE）供电 |
| 额定功率 | 闲置时的平均电流为300mA（1.5W），承载显示器，键盘，鼠标和无线网络时的最大电流为1.34A（6.7W） | 闲置时的平均电流为300mA（1.5W），承载显示器，键盘，鼠标和无线网络时的最大电流为1.34A（6.7W） |
| 额定电源 | 通过MicroUSB或GPIO转接头 | 通过MicroUSB或GPIO转接头；通过额外的HAT给以太网（POE）供电 |
| 尺寸 | 855617 | 855617 |
| 重量 | 50g | 45g |
| 外界环境 | 32℉140℉（0℃60℃） | 操作温度0℃~50℃ |
