手把手教你齿轮齿条配合

1.首先将齿轮齿条导入装配体中。显示观阅基准面。

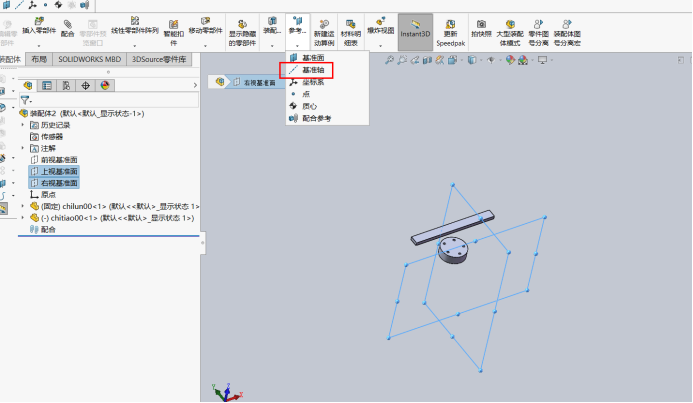

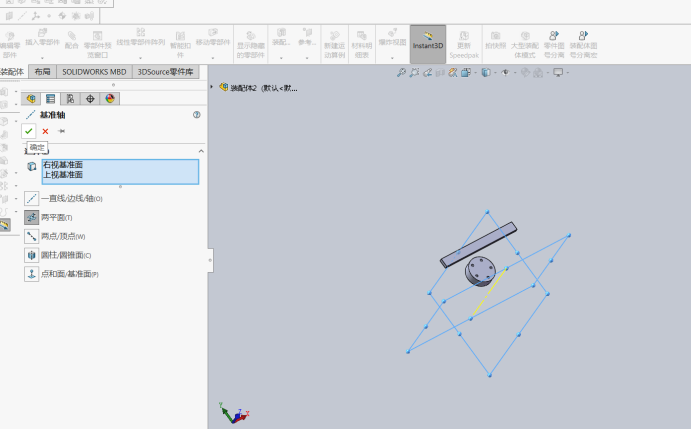

2.同时选中上视基准面和右视基准面插入基准轴。

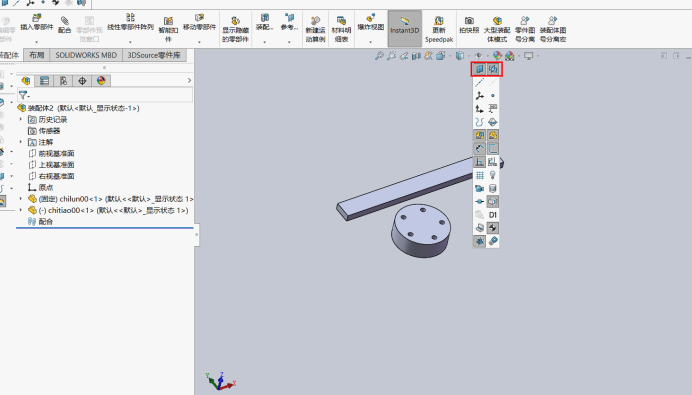

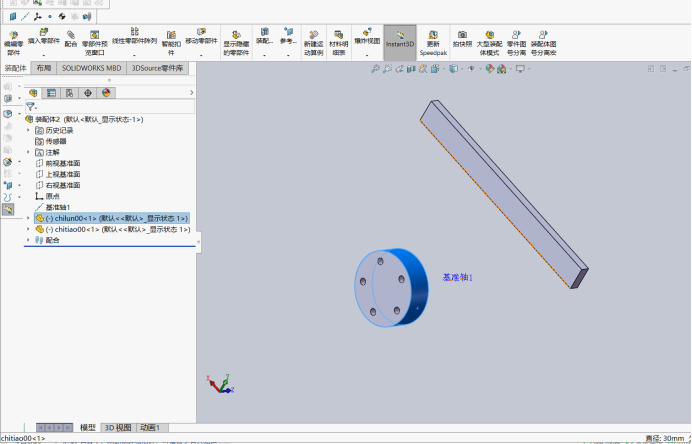

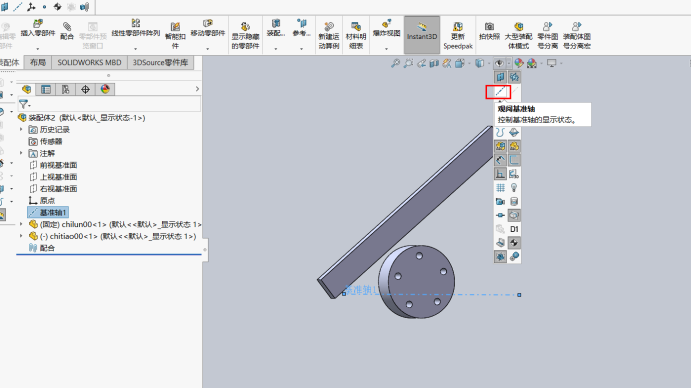

3.点击观阅基准轴。

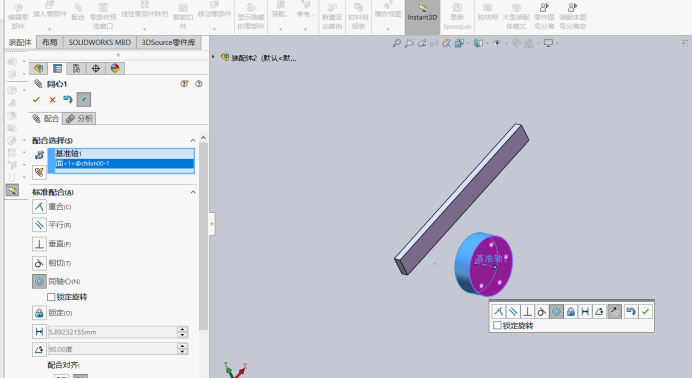

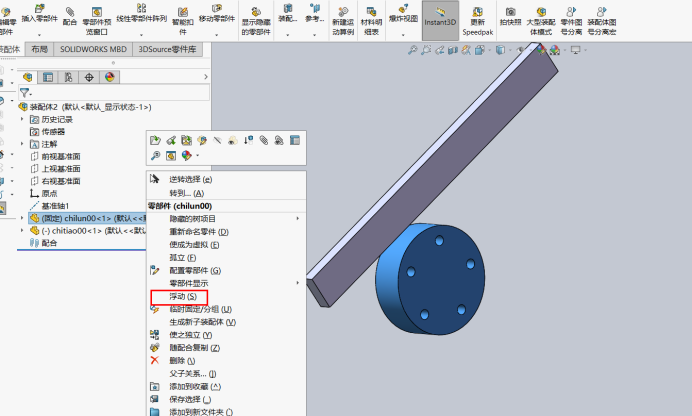

4.点击齿轮使其浮动。

5.点击齿轮和轴线同轴心。

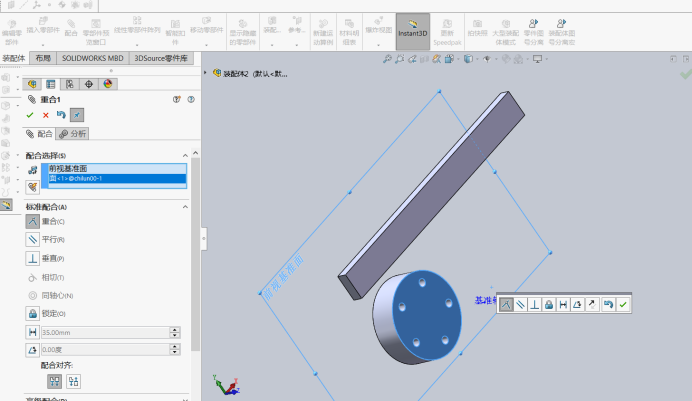

6.点击齿轮正面和前视基准面重合。

7.点击齿轮测量它的直径为30mm

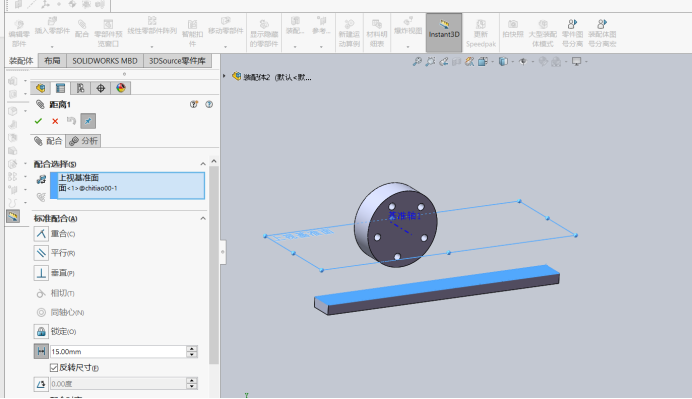

8.点击上视基准面和齿轮上表面距离为15mm。

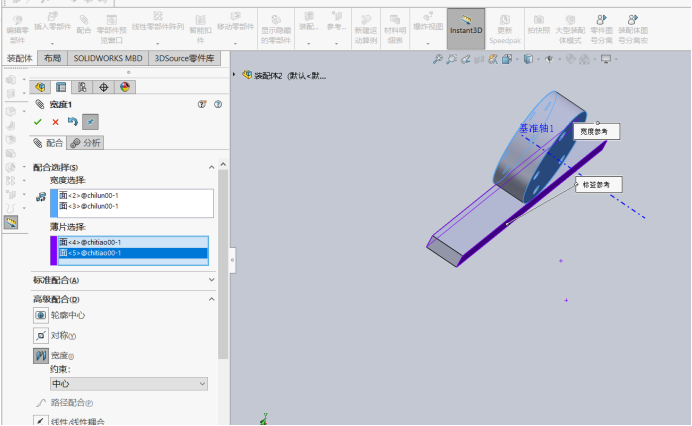

9.点击齿轮两侧面和齿条两侧面为宽度配合。

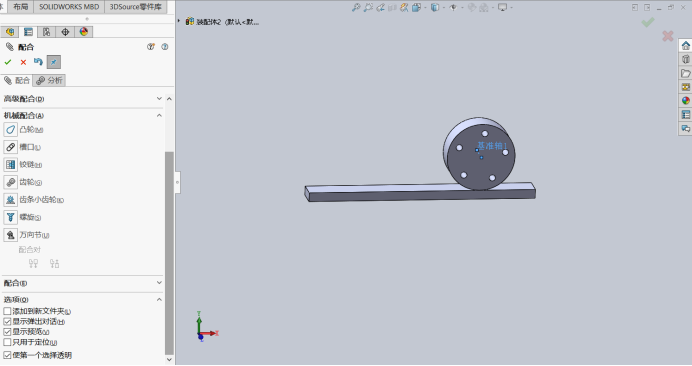

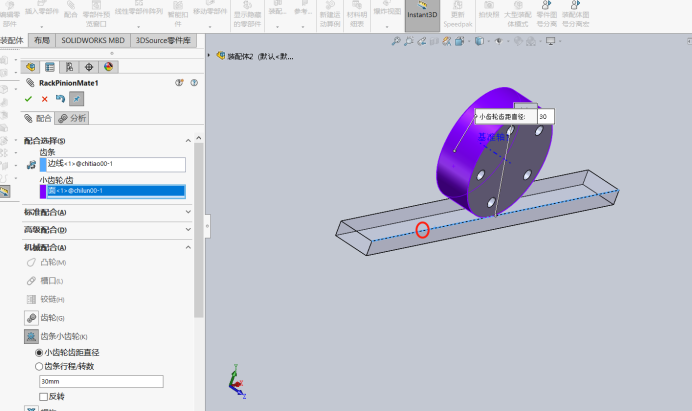

10.配合完成后，点击机械配合中的齿条小齿轮配合。配合选择齿条的边线以及小齿轮的齿面。点击勾即可。

11.旋转齿轮，齿条也会反方向动。
