学习笔记：RTC时钟
1.什么是RTC
(1) RTC是个独立的定时器。RTC拥有一个连续计数的计数器。
（2)注意：RTC模块和时钟配置系统（RCC_BDCR寄存器）工作在后备区域，系统断电或者复位不会影响RTC的设置和事件，所以可以利用此特性来制作万年历。系统复位后，自动禁止访问后备寄存器和RTC，防止意外操作。
##2. RTC时钟源
（1）HSE时钟除以128
（2）LSE振荡器时钟：外部低速时钟（一般为32.767khz）
（3）LSI振荡器时钟：一般为（40khz）
3.RTC中断
（1）秒中断
（2）闹钟中断
（3）溢出中断
4.RTC计数器
32位可编程计数器，4,294,967,296位。

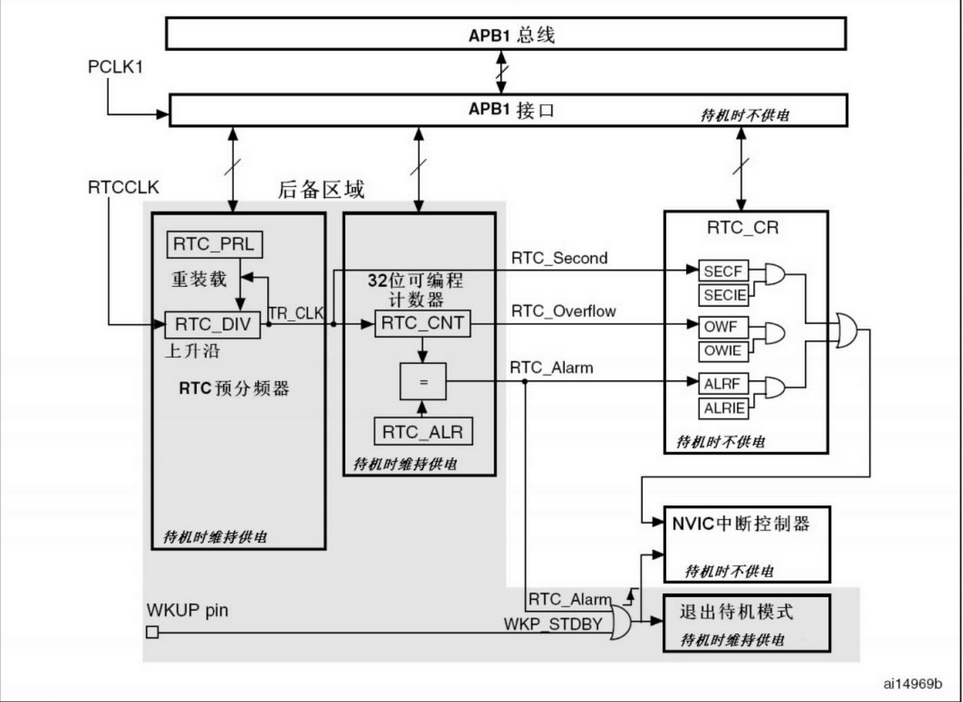

5.RTC工作原理
a.分频区
b.计数比较区
c.各环节作用
RTC_PRL:在里面写入分频数据，将RTC_CLK分频
RTC_DIV:没经过一个周期，DIV减一。
TR_CLK:RTC_CLK经过RTC_PRL分频后的时钟周期
RTC_CNT:受到TR_CLK控制的32位计数器
RTC_ALR：可软件写入数据，当RTC_CNT与ALR数据相同时，触发闹钟中断。
注意
RTC内核独立与APB1接口，通过软件访问RTC相关寄存器时，只有在APB1时钟进行重新同步的RTC时钟的上升沿被更新。软件配置必须先等待寄存器同步标志位被1才可以读。
6.BKP
引用自STM32中文参考手册：
备份寄存器(BKP)
小容量产品是指闪存存储器容量在16K至32K字节之间的STM32F101xx、STM32F102xx和
STM32F103xx微控制器。
中容量产品是指闪存存储器容量在64K至128K字节之间的STM32F101xx、STM32F102xx和
STM32F103xx微控制器。
大容量产品是指闪存存储器容量在256K至512K字节之间的STM32F101xx和STM32F103xx微控
制器。
互联型产品是指STM32F105xx和STM32F107xx微控制器。
除非特别说明，本章描述的模块适用于整个STM32F10xxx微控制器系列。
5.1 BKP简介
备份寄存器是42个16位的寄存器，可用来存储84个字节的用户应用程序数据。他们处在备份域
里，当VDD电源被切断，他们仍然由VBAT维持供电。当系统在待机模式下被唤醒，或系统复位或
电源复位时，他们也不会被复位。
此外，BKP控制寄存器用来管理侵入检测和RTC校准功能。
复位后，对备份寄存器和RTC的访问被禁止，并且备份域被保护以防止可能存在的意外的写操
作。执行以下操作可以使能对备份寄存器和RTC的访问。
● 通过设置寄存器RCC_APB1ENR的PWREN和BKPEN位来打开电源和后备接口的时钟
● 电源控制寄存器(PWR_CR)的DBP位来使能对后备寄存器和RTC的访问。
7.配置RTC寄存器
1.查询RTOFF位，直到变1
2.置CNF为1，开始配置
3.开始操作
4.退出配置模式（清除标志位）
5.等待写操作完成
8.实例：用RTC配置一个闹钟
一):分析
1.RTC初始化
（1）.初始化BKP时钟：BKP时钟，pwr时钟
RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR|RCC_APB1Periph_BKP,ENABLE);PWR_BackupAccessCmd(ENABLE);
（2）.初始化RTC时钟
根据开发板选择相应时钟，一般的可选择lse时钟或者lsi时钟，在选择LSE时钟时，要先启动LSE时钟在RTC选择LSE时钟
example 引用LSI时钟（大约40khz）
BKP_DeInit();RCC_LSICmd(ENABLE);//使能LSIdelay_ms(100);RCC_RTCCLKConfig(RCC_RTCCLKSource_LSI);//RTC时钟选择LSIRCC_RTCCLKCmd(ENABLE);
（3）开启相应中断
a.开起中断要操作相应的RTC寄存器，所以要先等待上一次写完成
RTC_WaitForLastTask();
RTC_WaitForSynchro();
FOR EXAMPLE：开启秒中断和闹钟中断
RTC_WaitForLastTask();RTC_WaitForSynchro();RTC_ITConfig(RTC_IT_SEC,ENABLE);//秒中断RTC_WaitForLastTask();RTC_WaitForLastTask();RTC_WaitForSynchro();RTC_ITConfig(RTC_IT_ALR,ENABLE);//闹钟中断RTC_WaitForLastTask();
（4）配置分频值
RTC_SetPrescaler(40000);//1hz(5)配置计数器的初始值
本例封装了一个函数来配置初始值
RTC_WaitForLastTask();RTC_SETTIME(value);//³õʼ»¯¼ÆÊýÆ÷ÖµRTC_ExitConfigMode();******/void RTC_SETTIME(u32 CounterValue)
{RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR|RCC_APB1Periph_BKP,ENABLE);PWR_BackupAccessCmd(ENABLE);RTC_SetCounter(CounterValue);RTC_WaitForLastTask();}
（6）init函数结束，但是还要配置中断函数
a. 中断分组
static void RTC_NVIC_Config(void)
{ NVIC_InitTypeDef NVIC_InitStructure;NVIC_InitStructure.NVIC_IRQChannel = RTC_IRQn; //RTCÈ«¾ÖÖжÏNVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0; //ÏÈÕ¼ÓÅÏȼ¶1λ,´ÓÓÅÏȼ¶3λNVIC_InitStructure.NVIC_IRQChannelSubPriority = 0; //ÏÈÕ¼ÓÅÏȼ¶0λ,´ÓÓÅÏȼ¶4λNVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; //ʹÄܸÃͨµÀÖжÏNVIC_Init(&NVIC_InitStructure); //¸ù¾ÝNVIC_InitStructÖÐÖ¸¶¨µÄ²ÎÊý³õʼ»¯ÍâÉèNVIC¼Ä´æÆ÷
}
b.中断服务函数
(注意：中断服务函数是定义好的不可更改名称)
void RTC_IRQHandler(void)
{if(RTC_GetITStatus(RTC_IT_SEC)!=RESET)//秒中断{RTC_GETTIME();}if(RTC_GetITStatus(RTC_IT_ALR)==SET)//闹钟中断{RTC_ClearITPendingBit(RTC_IT_ALR);ALARM();}RTC_ClearITPendingBit(RTC_IT_SEC);RTC_WaitForLastTask();}
c.闹钟函数：ALARM();
自己定义的函数，放在了beep.c中，作用就是让闹钟到时间后蜂鸣器嚎叫
void ALARM(void)
{beep_con(1);delay_ms(1000);beep_con(0);}
（7）闹钟配置
因为要写一个闹钟，所以要先配置相应寄存器
void RTC_SERALRM(u32 CounterValue)//ÄÖÖÓ
{RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR|RCC_APB1Periph_BKP,ENABLE);PWR_BackupAccessCmd(ENABLE);RTC_SetAlarm(CounterValue);RTC_WaitForLastTask();}
闹钟配置和时间初始化差不多，都要开启PWR和BKP时钟，然后设置值（u32型）然后等待写结束
（8）获取时间函数
我们要将时间显示在lcd屏幕上，做一个数据可视化处理，所以要将计数器中的值读出，并显示，因此定义了一个结构体
typedef struct
{
vu8 hour;
vu8 min;
vu8 sec;}_calendar_obj;
extern _calendar_obj calendar;然后通过获取计数器值经过计算赋予结构体值显示在LCD屏幕上
void RTC_GETTIME(void)
{u32 time=0;RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR|RCC_APB1Periph_BKP,ENABLE);PWR_BackupAccessCmd(ENABLE);time=RTC_GetCounter();//获取计数器值calendar.hour=time/3600;calendar.min=(time%3600)/60;calendar.sec=(time%3600)%60;}
（9）主函数
#include "stm32f10x.h"
#include "lcd.h"
#include "key.h"
#include "stdio.h"
#include "beep.h"
#include "delay.h"
#include "rtc.h"
u32 TimingDelay = 0;void Delay_Ms(u32 nTime);
void xianshisec(u8 val)
{uint8_t temp[20];sprintf(temp,"sec=%d",val);LCD_DisplayStringLine(Line0,temp);
}
void xianshimin(u8 val)
{uint8_t temp[20];sprintf(temp,"min=%d",val);LCD_DisplayStringLine(Line1,temp);
}
void xianshihour(u8 val)
{uint8_t temp[20];sprintf(temp,"hour=%d",val);LCD_DisplayStringLine(Line2,temp);
}
//Main Body
int main(void)
{float num=0;int keya=0;u8 t=0;NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);beep_init();delay_init();RTC_INIT(0x00000000);STM3210B_LCD_Init();LCD_Clear(Blue);LCD_SetBackColor(Blue);LCD_SetTextColor(White);SysTick_Config(SystemCoreClock/1000);key_inite();LCD_Clear(White);LCD_SetBackColor(White); Delay_Ms(1000);LCD_SetTextColor(Black);Delay_Ms(1000);RTC_SERALRM(0x00000005);while(1){if(t!=calendar.sec){t=calendar.sec;xianshisec(calendar.sec);xianshimin(calendar.min);xianshihour(calendar.hour);}delay_ms(10);}return 0;
}//
void Delay_Ms(u32 nTime)
{TimingDelay = nTime;while(TimingDelay != 0);
}
