STM32CubeMX | 基于STM32使用HAL库驱动RTC时钟及闹钟功能
目录
- STM32CubeMX | 基于STM32使用HAL库驱动RTC时钟及闹钟功能
- （一）工程配置
- （二）代码编写
- （三）运行效果
本章实现效果：
- RTC时钟获取
- 周期进行闹钟提醒（这个功能常用于周期性低功耗的需求，例如让RTC闹钟提醒事件的中断唤醒处于低功耗模式的单片机，让单片机采集完数据之后再次进入低功耗，这样周期执行以达到省电的目的。）
（一）工程配置

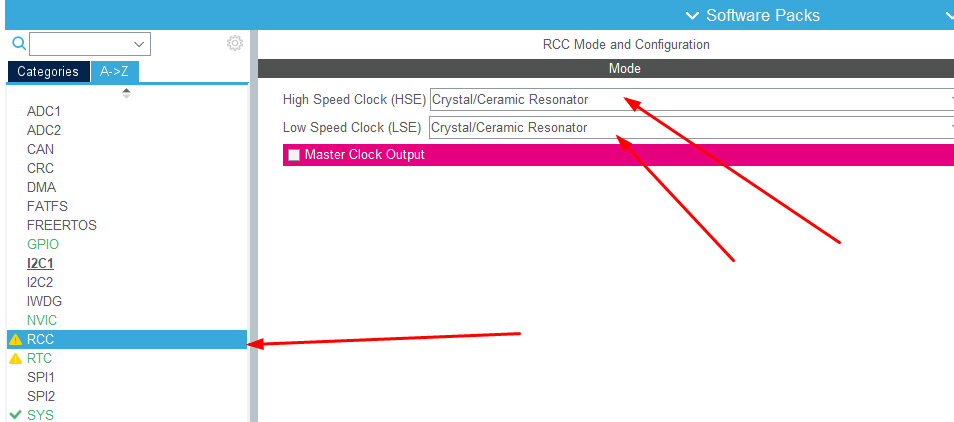

我使用STM32F103RB这一款MCU，首先使用STM32CUBEMX创建工程，配置主时钟和RTC时钟，我板子上是使用的外部的32.768K晶振供RTC：

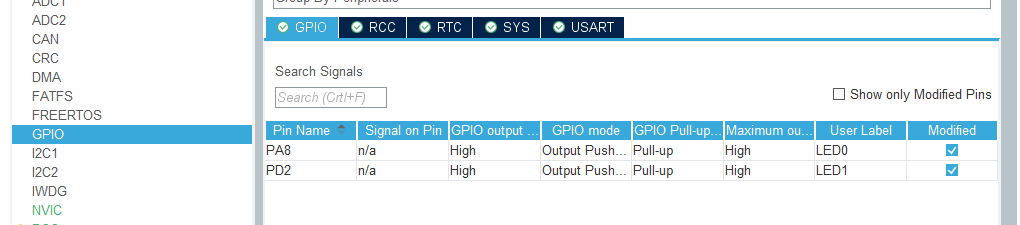

配置了两个LED灯：

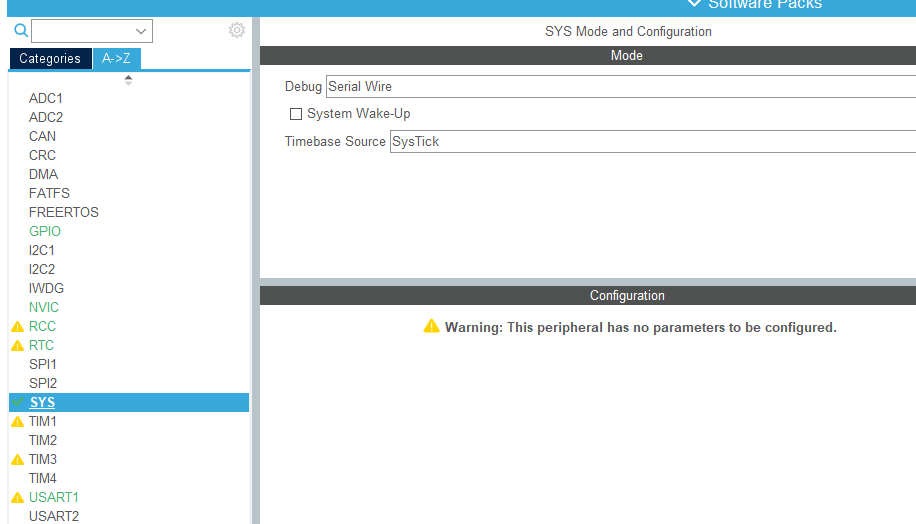

配置调试下载接口为SWD（此步骤如果不配置，你使用stlink的话下载一次程序之后就再次下载就会找不到MCU）：
配置串口1：
配置RTC时钟，激活日历和时钟源，这里我设置时间为2020年12月25日0点0分0秒，设置闹钟提醒的时间为3s：
使能RTC闹钟提醒功能的中断：

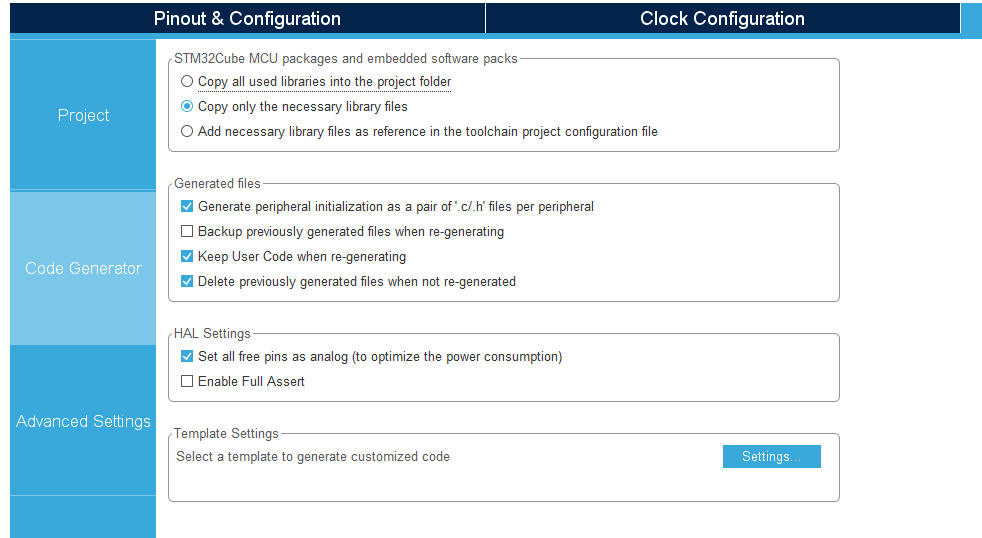

其他工程设置：
然后生成工程就可以了。
（二）代码编写
重定向printf函数：
int fputc(int ch, FILE* fp)
{while(__HAL_UART_GET_FLAG(&huart1, UART_FLAG_TXE) != SET);huart1.Instance->DR = ch & 0XFF;return ch;
}HAL库获取RTC时间的函数有两个：
- HAL_RTC_GetTime：获取时间
- HAL_RTC_GetDate：获取日期
这两个函数的第三个参数是格式：RTC_FORMAT_BIN和RTC_FORMAT_BCD，BIN格式就是十六进制数值直接表示的时间数值，BCD格式就是用数值的十六进制面值表示时间数值，例如表示第24分钟的时候，BCD格式的分钟值就是0X24。
注意： 这两个函数调用是有先后顺序的，必须先调用HAL_RTC_GetTime然后在调用HAL_RTC_GetDate。
可以通过以下两个函数设置时间：
- HAL_RTC_SetTime
- HAL_RTC_SetDate
这里我简单的把时间设置的函数做了个封装：
#pragma pack(1)
typedef struct
{uint8_t Hours;uint8_t Minutes;uint8_t Seconds;uint8_t WeekDay;uint8_t Month;uint8_t Day;uint8_t Year;
} rtc_time_t;
#pragma pack()void RTC_GetTime(rtc_time_t* time)
{HAL_RTC_GetTime(&hrtc, (RTC_TimeTypeDef *)&time->Hours, RTC_FORMAT_BIN);HAL_RTC_GetDate(&hrtc, (RTC_DateTypeDef *)&time->WeekDay, RTC_FORMAT_BIN);
}void RTC_SetTime(rtc_time_t* time)
{HAL_RTC_SetTime(&hrtc, (RTC_TimeTypeDef *)&time->Hours, RTC_FORMAT_BIN);HAL_RTC_SetDate(&hrtc, (RTC_DateTypeDef *)&time->WeekDay, RTC_FORMAT_BIN);
}覆写闹钟时间回调函数：
闹钟事件的中断设置，要看MCU支持的是秒中断还是时间中断，比如10X系列，要通过当前时间去设置下一次闹钟，而40X系列的可以直接设置时间。
void HAL_RTC_AlarmAEventCallback(RTC_HandleTypeDef *hrtc)
{RTC_AlarmTypeDef sAlarm = {0};rtc_time_t tim = {0};// 获取当前时间RTC_GetTime(&tim);sAlarm.AlarmTime.Hours = tim.Hours;sAlarm.AlarmTime.Minutes = tim.Minutes;sAlarm.AlarmTime.Seconds = tim.Seconds + 3; /* 设置下次闹钟提醒时间是当前时间的3s之后 */sAlarm.Alarm = RTC_ALARM_A;// 再次启动闹钟中断事件if (HAL_RTC_SetAlarm_IT(hrtc, &sAlarm, RTC_FORMAT_BIN) != HAL_OK){Error_Handler();}printf("HAL_RTC_AlarmAEventCallback\r\n");
}main函数：
int main(void)
{rtc_time_t tim = {0};HAL_Init();SystemClock_Config();MX_GPIO_Init();MX_USART1_UART_Init();MX_RTC_Init();while (1){HAL_GPIO_TogglePin(LED0_GPIO_Port, LED0_Pin);RTC_GetTime(&tim);printf("%02d/%02d/%02d %02d:%02d:%02d %d\r\n", tim.Year, tim.Month, tim.Day, tim.Hours, tim.Minutes, tim.Seconds, tim.WeekDay);HAL_Delay(1000);}
}（三）运行效果
