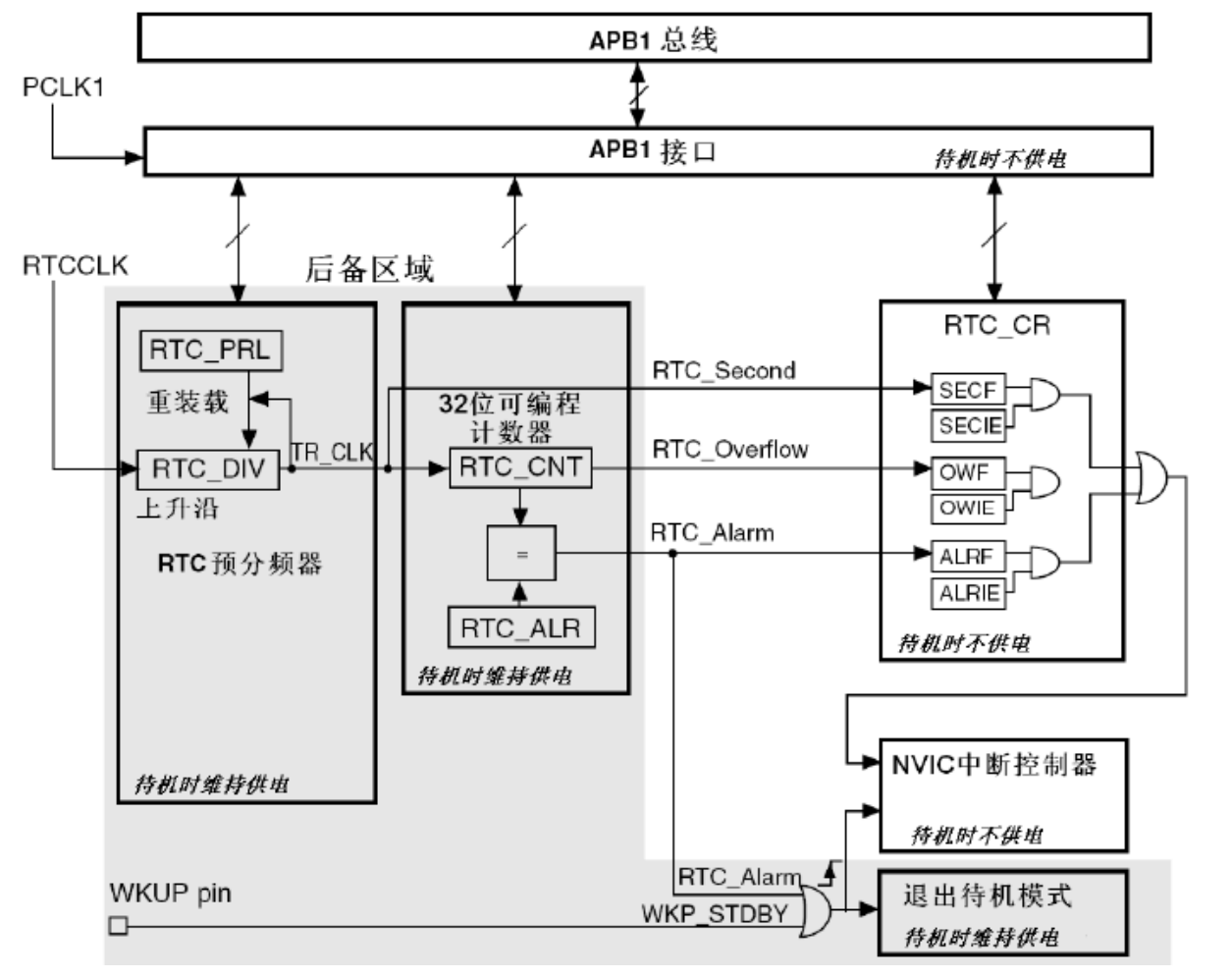

一、.RTC实时时钟工作框图
RTC 由两个主要部分组成，第一部分(APB1 接口)用来和 APB1 总线相连。此单元还包含一组 16 位寄存器，可通过 APB1 总线对其进行读写操作。APB1 接口由 APB1 总线时钟驱动，用来与 APB1 总线连接。
RTC_PRL设置100，会将时钟源进行100的分频，RTC_DIV也会在时钟的每个周期从100（设置值）开始倒数到0。
TR_CLK会是RTCCLK的100分频。一般会是1HZ。周期也就是1s。
RTC_CNT会初始设置一个值，每个周期都会+1，如果溢出就会产生溢出中断（可以选择打开或者开启）。也可以设置秒中断RTC_Second和RTC_ALR闹钟中断，在RTC_ALR寄存器中设置一个值如果该值和RTC_CNT中的值相等会产生闹钟中断。

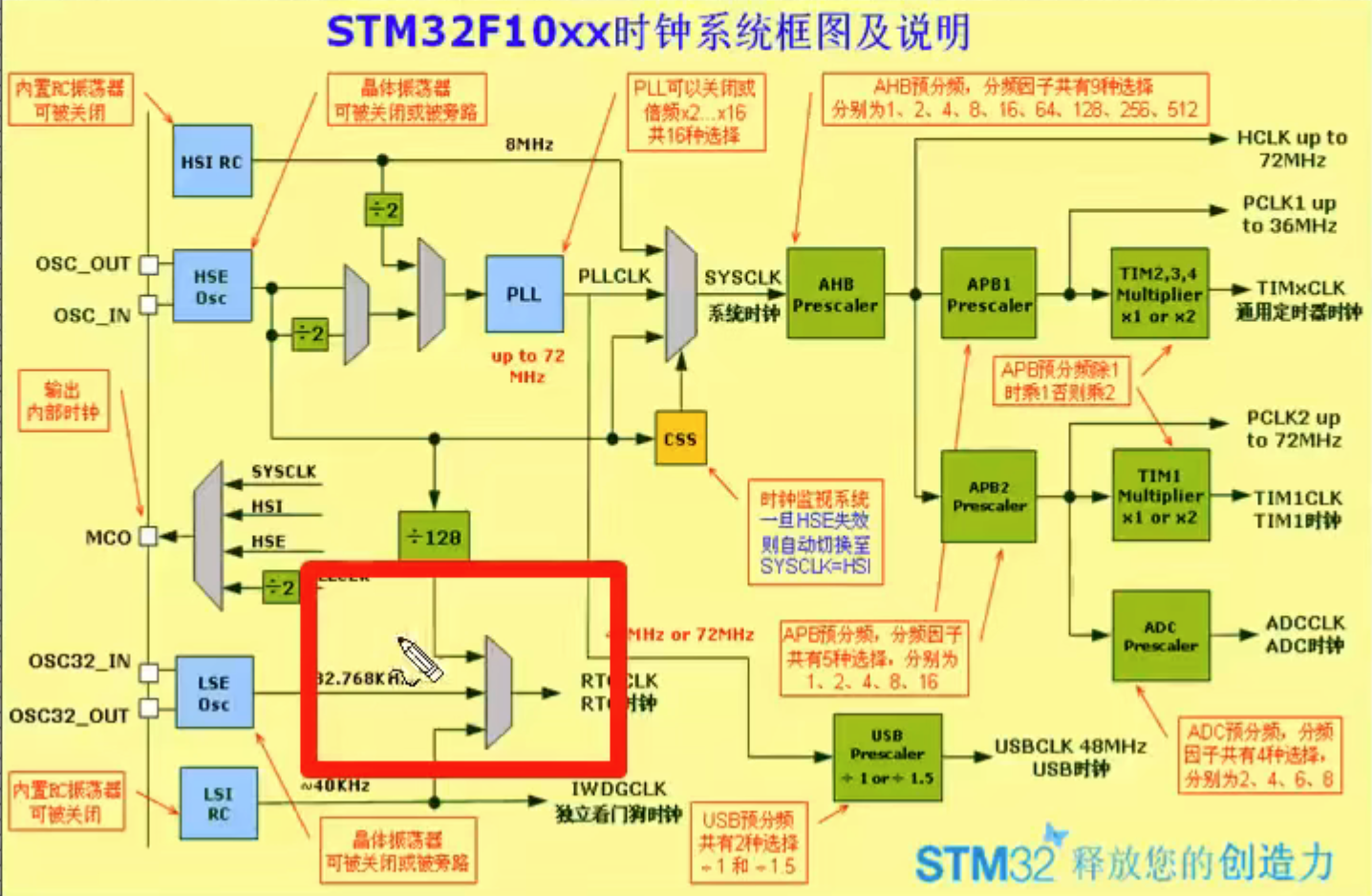

RTCCLK时钟会有三个来源 外部时钟LSE、内部时钟LSI和HSE的128分频。
二、RTC内部寄存器
1.RTC_CRH 和 RTC_CRL

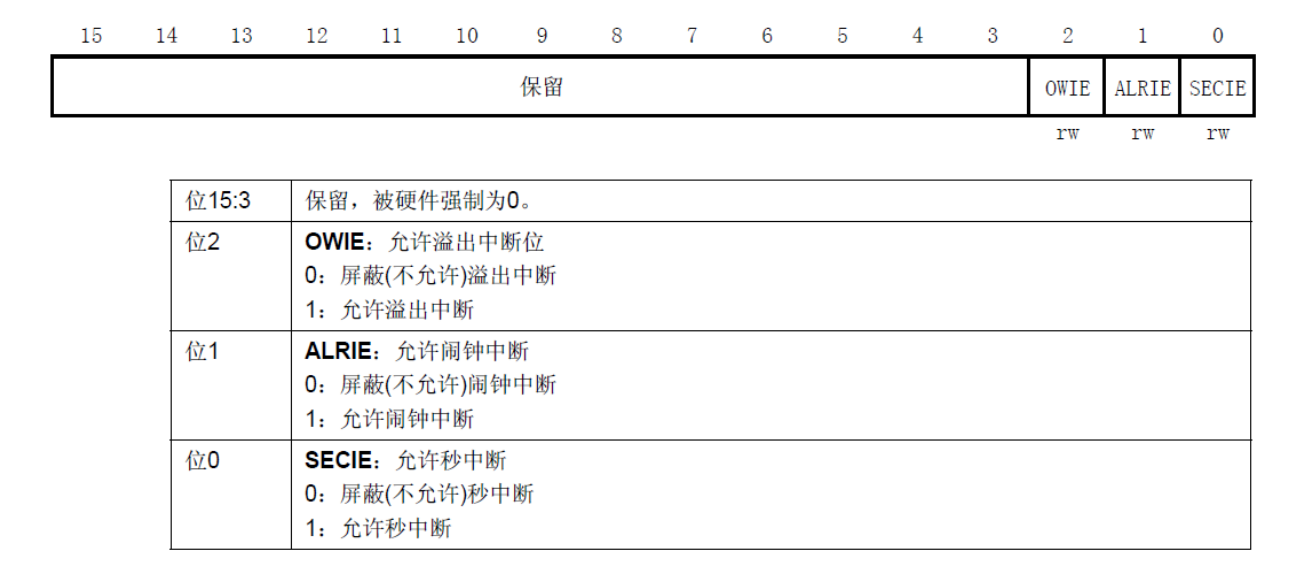

RTC_CRH寄存器

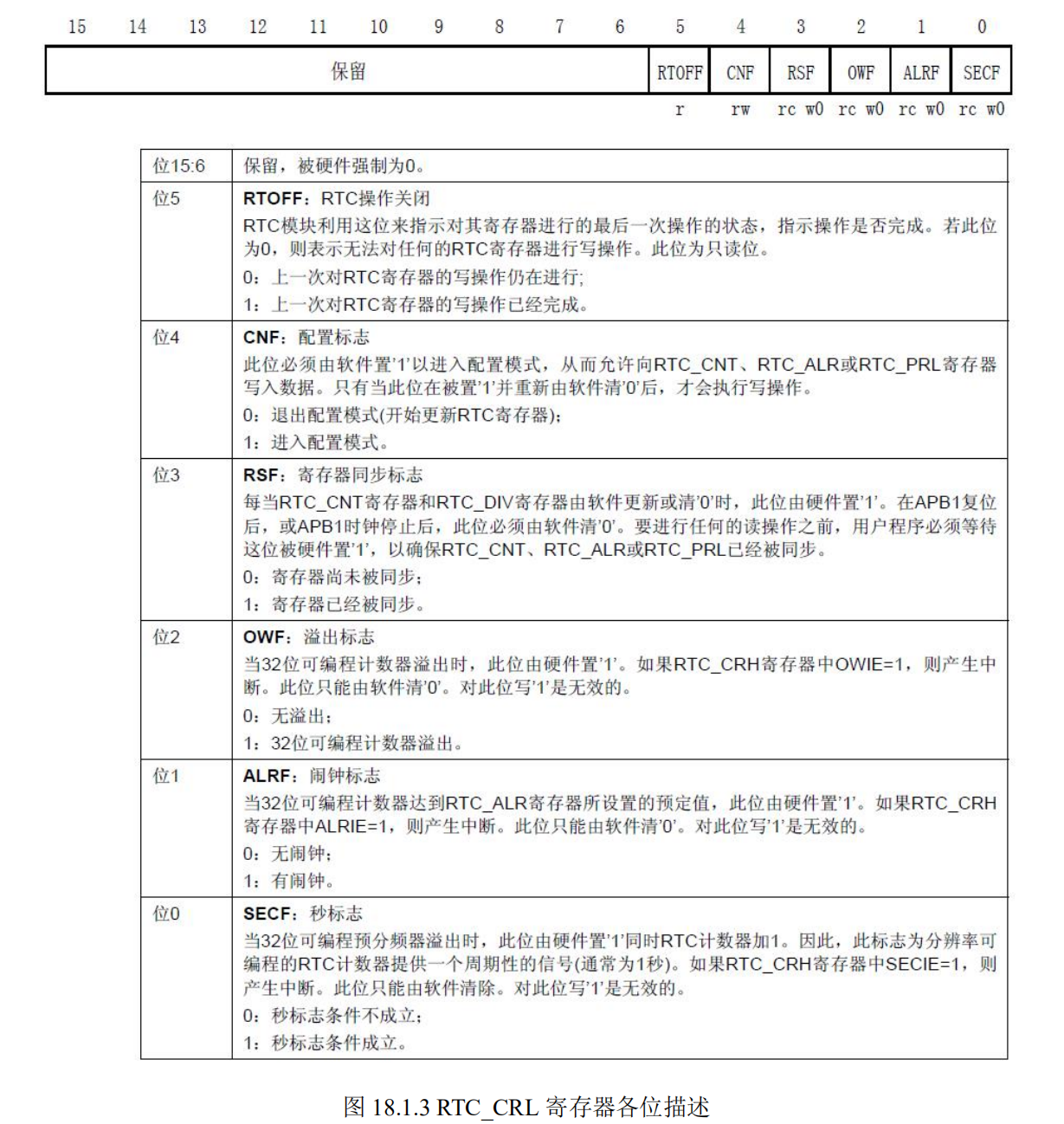

下面是RTC_CRL各个位的功能介绍

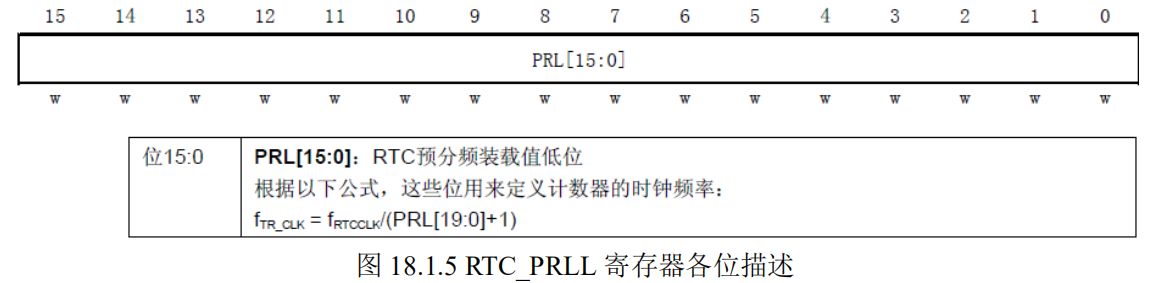

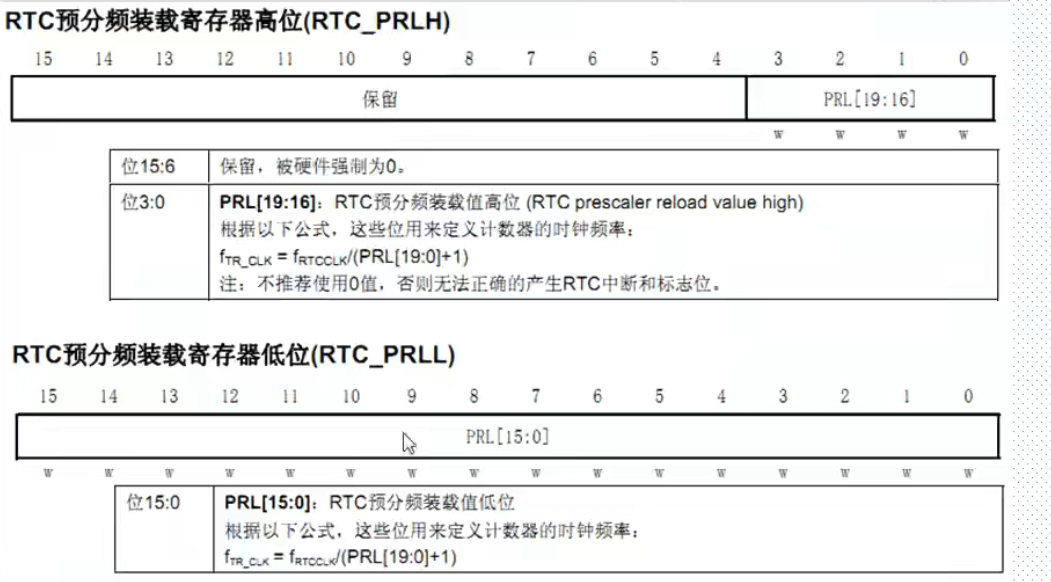

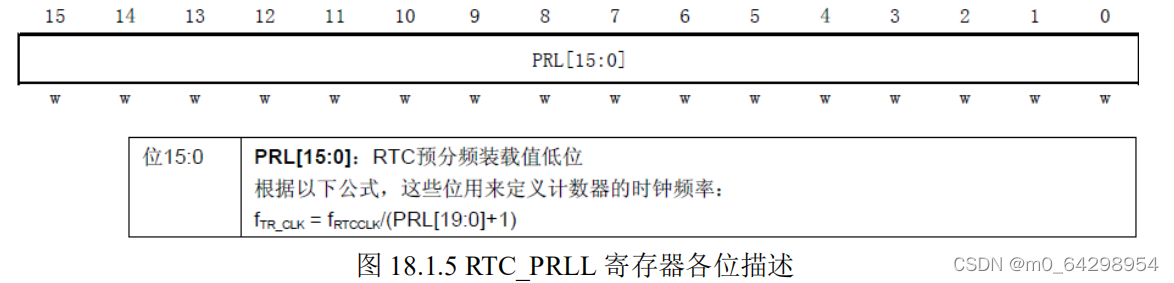

2.RTC 预分频装载寄存器

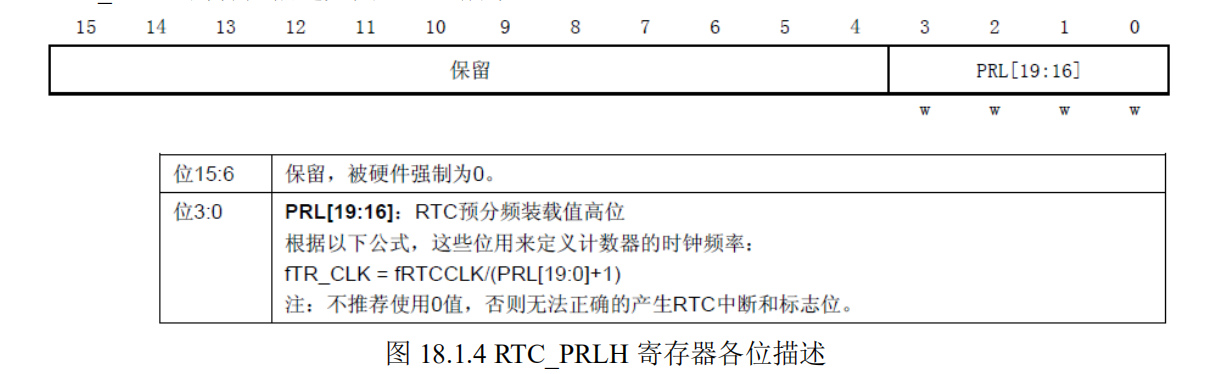

RTC_PRLH 的各位描述如图

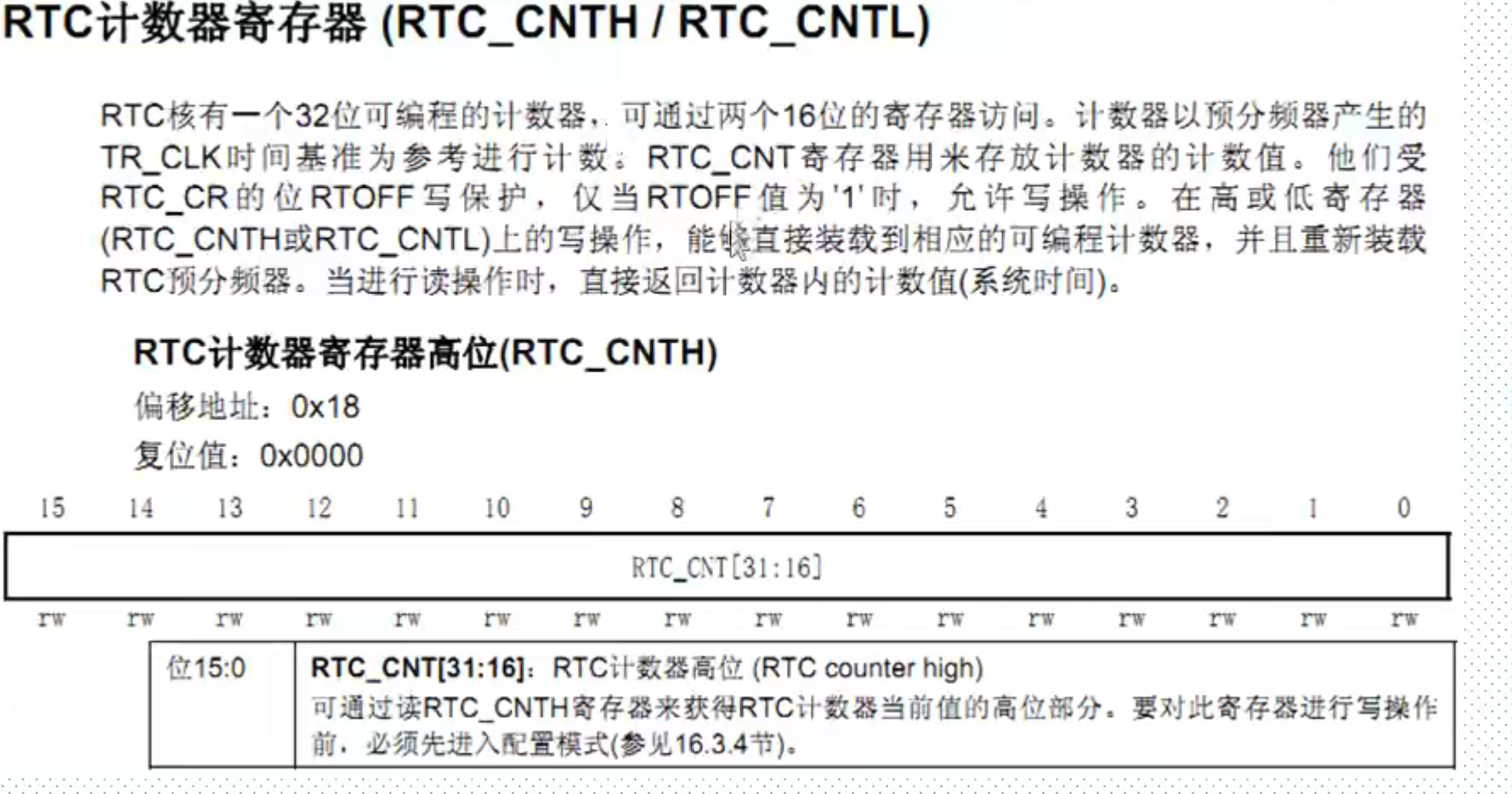

3.RTC计数寄存器
RTC 计数器寄存器 RTC_CNT。该寄存器由 2 个 16 位的寄存器组成 RTC_CNTH 和 RTC_CNTL，总共 32 位，用来记录秒钟值（一般情况下）。
4. RTC 预分频器余数寄存器

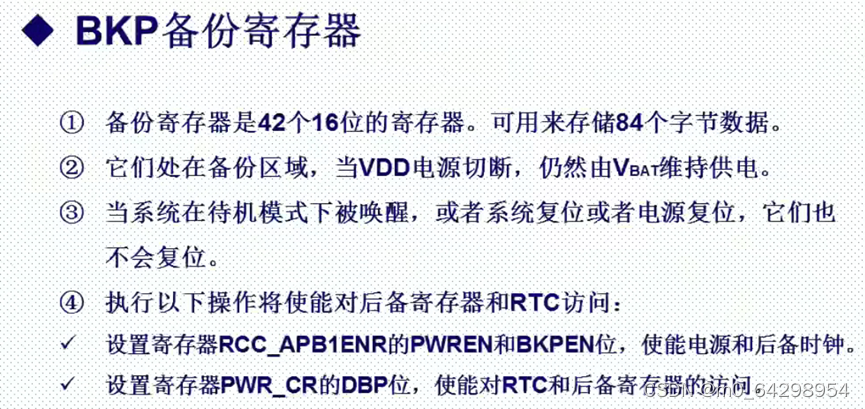

5.BKP备份寄存器

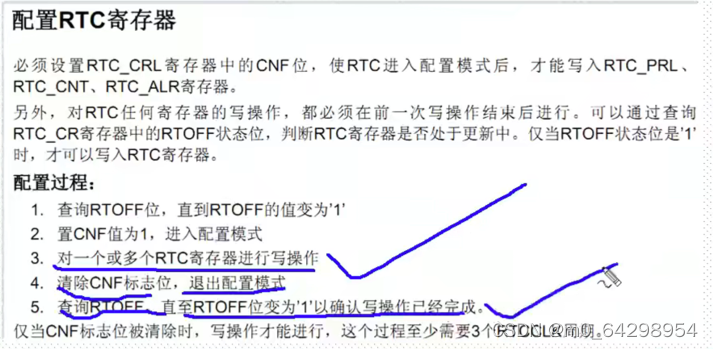

三、配置RTC寄存器

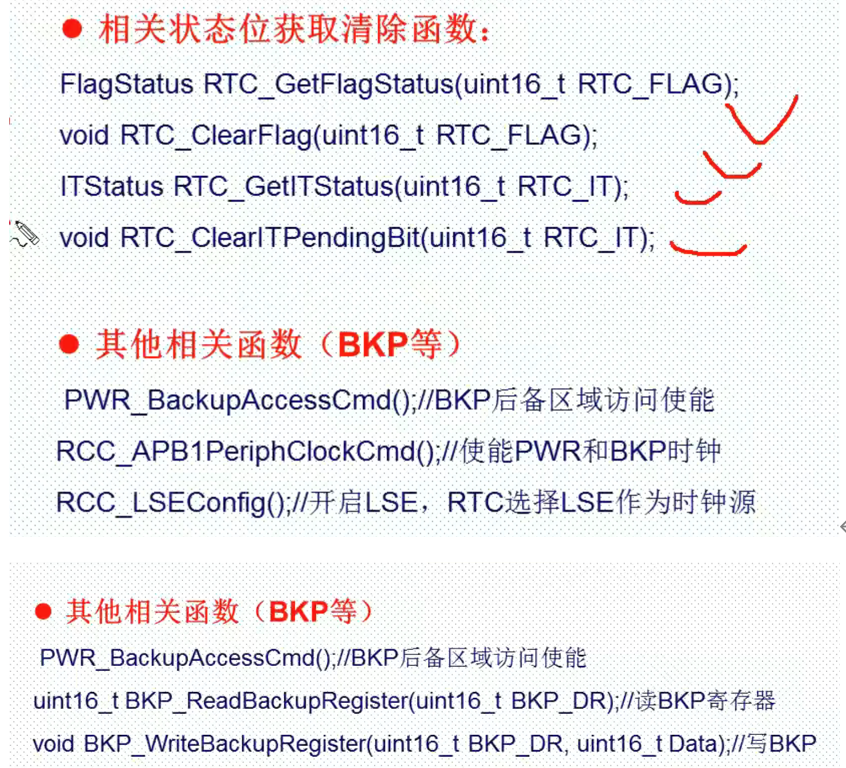

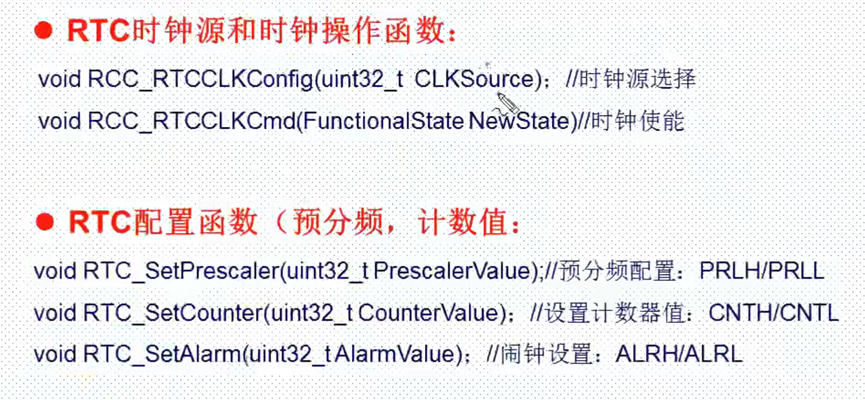

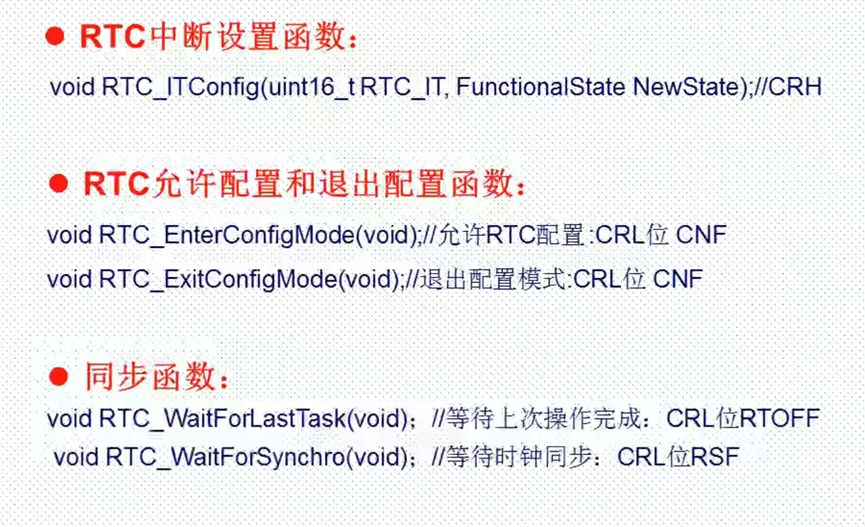

四、RTC的相关库函数

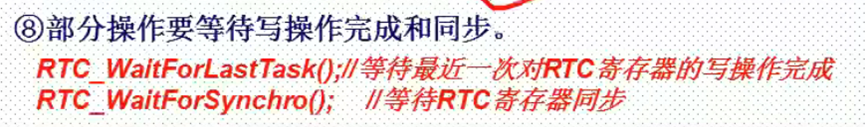

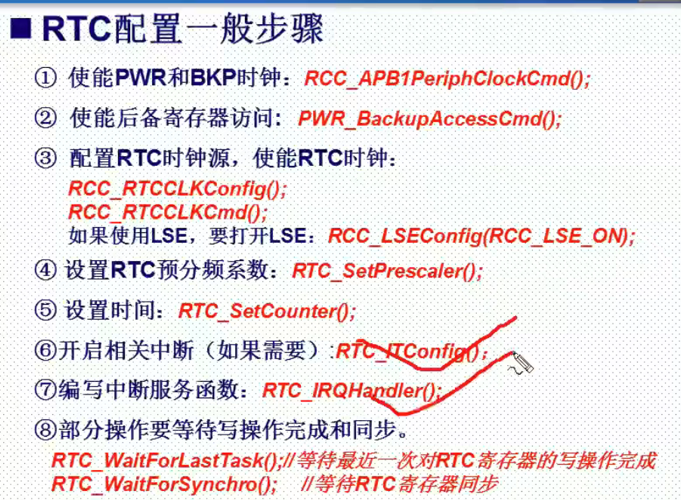

五、RTC配置的一般步骤
1.使能电源时钟和备份区域时钟。
RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR | RCC_APB1Periph_BKP, ENABLE);2.取消备份区写保护。
PWR_BackupAccessCmd(ENABLE); //使能 RTC 和后备寄存器访问3.复位备份区域，开启外部低速振荡器。
BKP_DeInit();//复位备份区域
开启外部低速振荡器的函数是：
RCC_LSEConfig(RCC_LSE_ON);// 开启外部低速振荡器4.选择 RTC 时钟，并使能。
RCC_RTCCLKConfig(RCC_RTCCLKSource_LSE);//选择 LSE 作为 RTC 时钟对于 RTC 时钟的选择，还有 RCC_RTCCLKSource_LSI 和 RCC_RTCCLKSource_HSE_Div128 两个，顾名思义，前者为 LSI，后者为 HSE 的 128 分频。 使能 RTC 时钟的函数是：
RCC_RTCCLKCmd(ENABLE); //使能 RTC 时钟5.设置 RTC 的分频，以及配置 RTC 时钟。
RTC_EnterConfigMode();/// 允许配置RTC_ExitConfigMode();//退出配置模式，更新配置void RTC_SetPrescaler(uint32_t PrescalerValue);这个函数只有一个入口参数，就是 RTC 时钟的分频数。 然后是设置秒中断允许，RTC 使能中断的函数是：
void RTC_ITConfig(uint16_t RTC_IT, FunctionalState NewState)；这个函数的第一个参数是设置秒中断类型，这些通过宏定义定义的。对于使能秒中断方法是：
RTC_ITConfig(RTC_IT_SEC, ENABLE);//使能 RTC 秒中断下一步便是设置时间了，设置时间实际上就是设置 RTC 的计数值，时间与计数值之间是需要换 算的。库函数中设置 RTC 计数值的方法是：
void RTC_SetCounter(uint32_t CounterValue)最后在配置完成之后 通过这个函数直接设置 RTC 计数值。
6.更新配置，设置 RTC 中断分组
RTC_ExitConfigMode();//退出配置模式，更新配置在退出配置模式更新配置之后我们在备份区域 BKP_DR1 中写入 0X5050 代表已经初始化 过时钟了，下次开机（或复位）的时候，先读取 BKP_DR1 的值，然后判断是否是 0X5050 来 决定是不是要配置。接着配置 RTC 的秒钟中断，并进行分组。
往备份区域写用户数据的函数是：
void BKP_WriteBackupRegister(uint16_t BKP_DR, uint16_t Data)；BKP_WriteBackupRegister(BKP_DR1, 0X5050);uint16_t BKP_ReadBackupRegister(uint16_t BKP_DR)；7.编写中断服务函数。
五、注意点

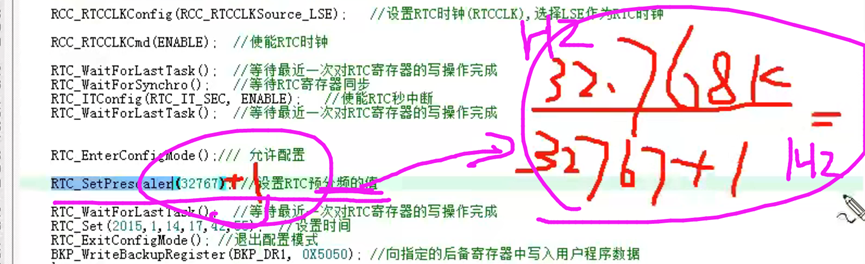

1.设置预分频的值的时候的计算公式
2.修改时间和配置时钟
if和else语句区别是否第一次配置时钟
如果配置了BKP_DR1是bkp中的一个值 16位大小 里面的值不会变
配置后
所以修改配置时间（修改起始时间）的时候把0x5050换了（如0x5051）以免不进入if语句
u8 RTC_Get(void)
{static u16 daycnt=0;u32 timecount=0; u32 temp=0;u16 temp1=0; timecount=RTC_GetCounter(); temp=timecount/86400; //得到天数(秒钟数对应的)if(daycnt!=temp)//超过一天了{ daycnt=temp;temp1=1970; //从1970年开始while(temp>=365){ if(Is_Leap_Year(temp1))//是闰年{if(temp>=366)temp-=366;//闰年的秒钟数else {temp1++;break;} }else temp-=365; //平年 temp1++; } calendar.w_year=temp1;//得到年份temp1=0;while(temp>=28)//超过了一个月{if(Is_Leap_Year(calendar.w_year)&&temp1==1)//当年是不是闰年/2月份{if(temp>=29)temp-=29;//闰年的秒钟数else break; }else {if(temp>=mon_table[temp1])temp-=mon_table[temp1];//平年else break;}temp1++; }calendar.w_month=temp1+1; //得到月份calendar.w_date=temp+1; //得到日期 }temp=timecount%86400; //得到秒钟数 calendar.hour=temp/3600; //小时calendar.min=(temp%3600)/60; //分钟 calendar.sec=(temp%3600)%60; //秒钟calendar.week=RTC_Get_Week(calendar.w_year,calendar.w_month,calendar.w_date);//获取星期 return 0;
} 分析其中的计算时间的c语言语句。
计算时间是从1970开始的（规定）。
