LED数码管:数码管是一种简单、廉价的显示器，是由多个发光二极管封装在一起组成"8"字器件

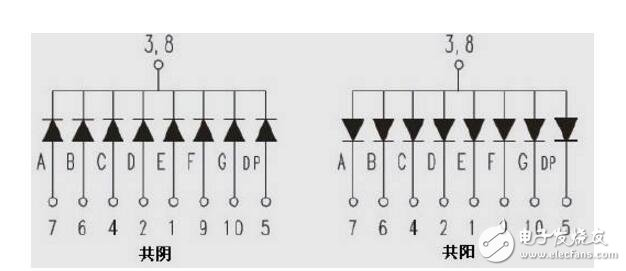

51单片机是共阴极连接

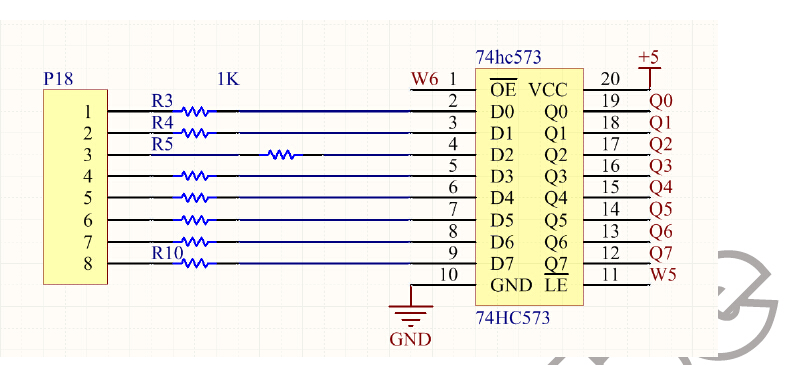

74HC245这个芯片有什么作用呢？解：这个芯片被称之为双向数据缓冲器这个芯片的作用，用来进行数据缓冲(提高驱动能力)的。那么缓冲这个是什么意思？

假设我们给上二进制，就从A0到达B0这是连接的关系，DIR如果接的是高电平(1)那么就能把左边的数据接到我们右边的数据上。电容(100nf)在这里的作用是：芯片的供电更加稳定叫做电源滤波

静态数码管显示：

确定阴码（选择第几个数字）：根据译码器的CBA表示

确定阳码（具体哪个段亮）：通过abcdefg(dp)组合出01序列，经过双向数据缓冲器后高位对高位（逆序）

选择第六个数字：
LED3 -> Y2 -> 010 -> P2_4=0;P2_3=1;P2_2=0;
显示"6"：
abcdefg(dp) -> 10111110 -逆序-> 0111 1101 -> P0=0x7d;

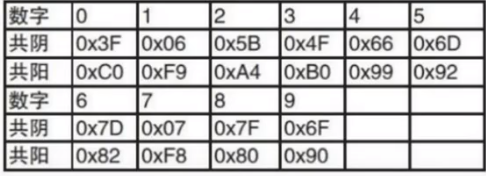

#include <REGX52.H>unsigned char NixieTable[]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F};void Nixie(unsigned char location, Number){switch(location){case 1: P2_4 = 1;P2_3 = 1;P2_2 = 1;break;case 2: P2_4 = 1;P2_3 = 1;P2_2 = 0;break;case 3: P2_4 = 1;P2_3 = 0;P2_2 = 1;break;case 4: P2_4 = 1;P2_3 = 0;P2_2 = 0;break;case 5: P2_4 = 0;P2_3 = 1;P2_2 = 1;break;case 6: P2_4 = 0;P2_3 = 1;P2_2 = 0;break;case 7: P2_4 = 0;P2_3 = 0;P2_2 = 1;break;case 8: P2_4 = 0;P2_3 = 0;P2_2 = 0;break;}P0 = NixieTable[Number];
}
void main(){Nixie(2, 2);while(1){}
}

动态数码管显示：

消影：

当我们要显示数码管的时候首先要：位选 段选、还要显示的话就还要 位选、段选，循环。

那么这样就会出现问题：首先是选择"位选端"给上低电平，然后是段选给上数据，然后给上下一位位选的数据。但是：由于我们单片机的速度是很快的，在段选到下一个位选之间就会出现问题。我们选中下一位这个时刻很短的时间内，上一个数据就会串到下一个数据。因为它们是挨着一起的，我在选中下一位之后 上一位的数据自然是会直接过来的。这样就会显示出数据的串位的问题了！

那么我们应该怎么避免这个问题？那我们就需要在上一个段选端给清零，这样即使到下一位它也不会对上一位产生影响！因为以及清零了。所以在子函数上需要优化下，显示完之后我们首先要延迟1ms这个是为了能让程序更加稳定显示，并且 进行清零！

#include <REGX52.H>unsigned char NixieTable[]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F};
void Delay(unsigned int xms)
{unsigned char i, j;i = 2;j = 239;while(xms--){do{while (--j);} while (--i);}
}void Nixie(unsigned char location, Number, short dp){switch(location){case 1: P2_4 = 1;P2_3 = 1;P2_2 = 1;break;case 2: P2_4 = 1;P2_3 = 1;P2_2 = 0;break;case 3: P2_4 = 1;P2_3 = 0;P2_2 = 1;break;case 4: P2_4 = 1;P2_3 = 0;P2_2 = 0;break;case 5: P2_4 = 0;P2_3 = 1;P2_2 = 1;break;case 6: P2_4 = 0;P2_3 = 1;P2_2 = 0;break;case 7: P2_4 = 0;P2_3 = 0;P2_2 = 1;break;case 8: P2_4 = 0;P2_3 = 0;P2_2 = 0;break;}P0 = dp ? NixieTable[Number] | 0x80 : NixieTable[Number]; // 可以显示小数点Delay(1);P0 = 0;
}void main(){while(1){Nixie(1, 1, 1);Nixie(2, 2, 0);Nixie(3, 3, 1);Nixie(4, 4, 0);}
}

数码管驱动方式：

• 单片机直接扫描：硬件设备简单，但会耗费大量的单片机CPU时间
• 专用驱动芯片：内部自带显存、扫描电路，单片机只需告诉她显示什么即可（TM1640）

静态驱动也称直流驱动。静态驱动是指每个数码管的每一个段码都由一个的单片机I/O口进行驱动，或者使用如BCD码二-十进制译码器译码进行驱动。

• 静态驱动的优点是编程简单，显示亮度高，缺点是占用I/O端口多。

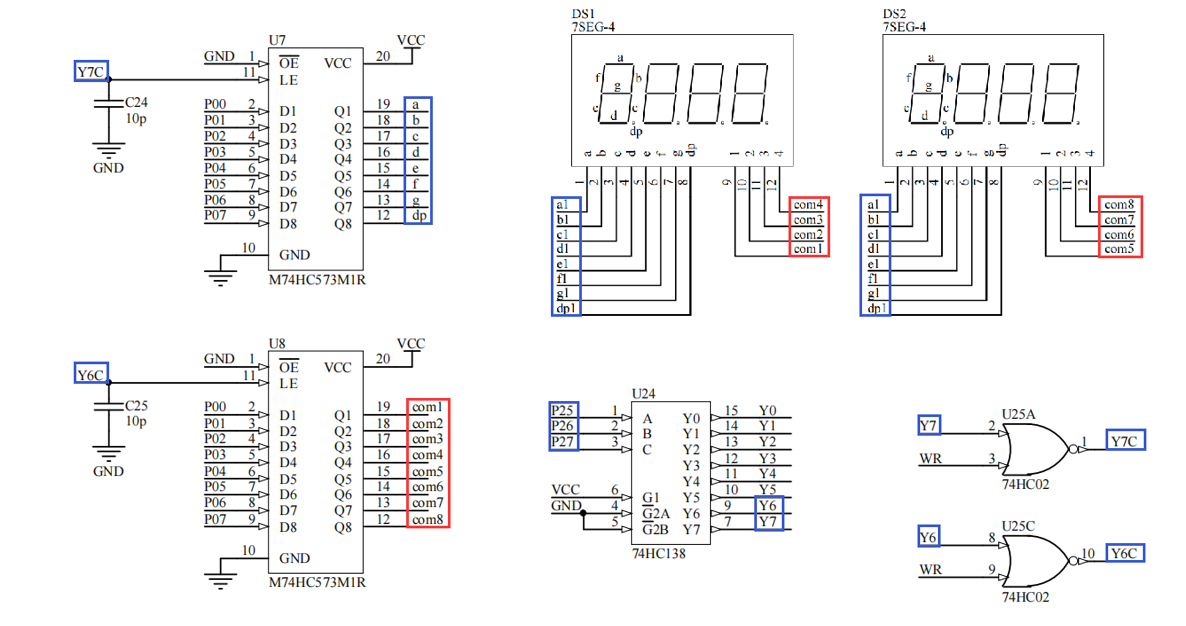

数码管动态显示接口是单片机中应用最为广泛的一种显示方式之一，动态驱动是将所有数码管的8个显示笔划"a,b,c,d,e,f,g,dp"的同名端连在一起，另外为每个数码管的公共极COM增加位选通控制电路，位选通由各自独立的I/O线控制，当单片机输出字形码时，所有数码管都接收到相同的字形码，但究竟是哪个数码管会显示出字形，取决于单片机对位选通COM端电路的控制。

所以我们只要将需要显示的数码管的选通控制打开，该位就显示出字形，没有选通的数码管就不会亮。通过分时轮流控制各个数码管的的COM端，就使各个数码管轮流受控显示，这就是动态驱动。在轮流显示过程中，每位数码管的点亮时间为1～2ms，由于人的视觉暂留现象及发光二极管的余辉效应，尽管实际上各位数码管并非同时点亮，但只要扫描的速度足够快，给人的印象就是一组稳定的显示数据，不会有闪烁感，动态显示的效果和静态显示是一样的。

流显示过程中，每位数码管的点亮时间为1～2ms，由于人的视觉暂留现象及发光二极管的余辉效应，尽管实际上各位数码管并非同时点亮，但只要扫描的速度足够快，给人的印象就是一组稳定的显示数据，不会有闪烁感，动态显示的效果和静态显示是一样的。

• 动态驱动的优点是能够节省大量的I/O端口，而且功耗更低。缺点是花费cpu占用时间，编程较为复杂。
