共阳数码管和共阴数码管用法区别

学习单片机将近一年半了,今天突然发现,我学习东西只是单纯的去记忆知识,并不涉及什么推理,基本上也没有什么思考.学得不真,学得也不深.长此以往,自己的思维将会变得越来越呆滞…….
总结能梳理自己的思绪,所以从今天起开始写博客来记录自己的学习过程……..
好了,废话不多说,今天在使用数码管的时候发现数码管的亮度很低,怎么调都不好使…..不是因为数码管没有驱动(用了74hc573作为驱动芯片),也不是因为电压不高(单片机IO输出5v)。。。。
先贴出电路，相信大家很快就明白怎么回事了。。。。

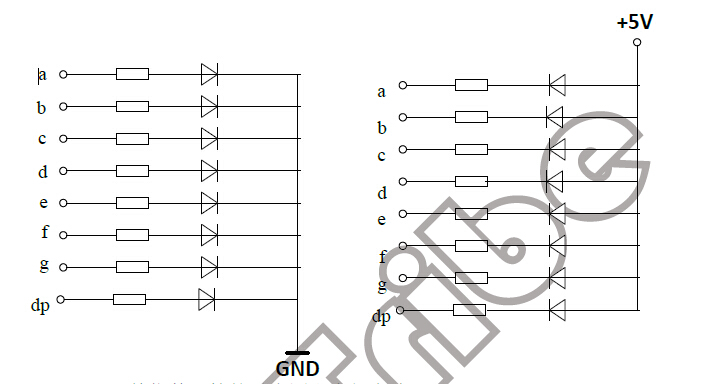

这里写图片描述
共阳数码管公共端为阳极，接一个IO口，电流非常小。。。
解决办法：可以在各个阴极接三极管放大。
共阴数码管公共端为阴极极，接多个IO口，电流非常比较大。。。
这里写图片描述
