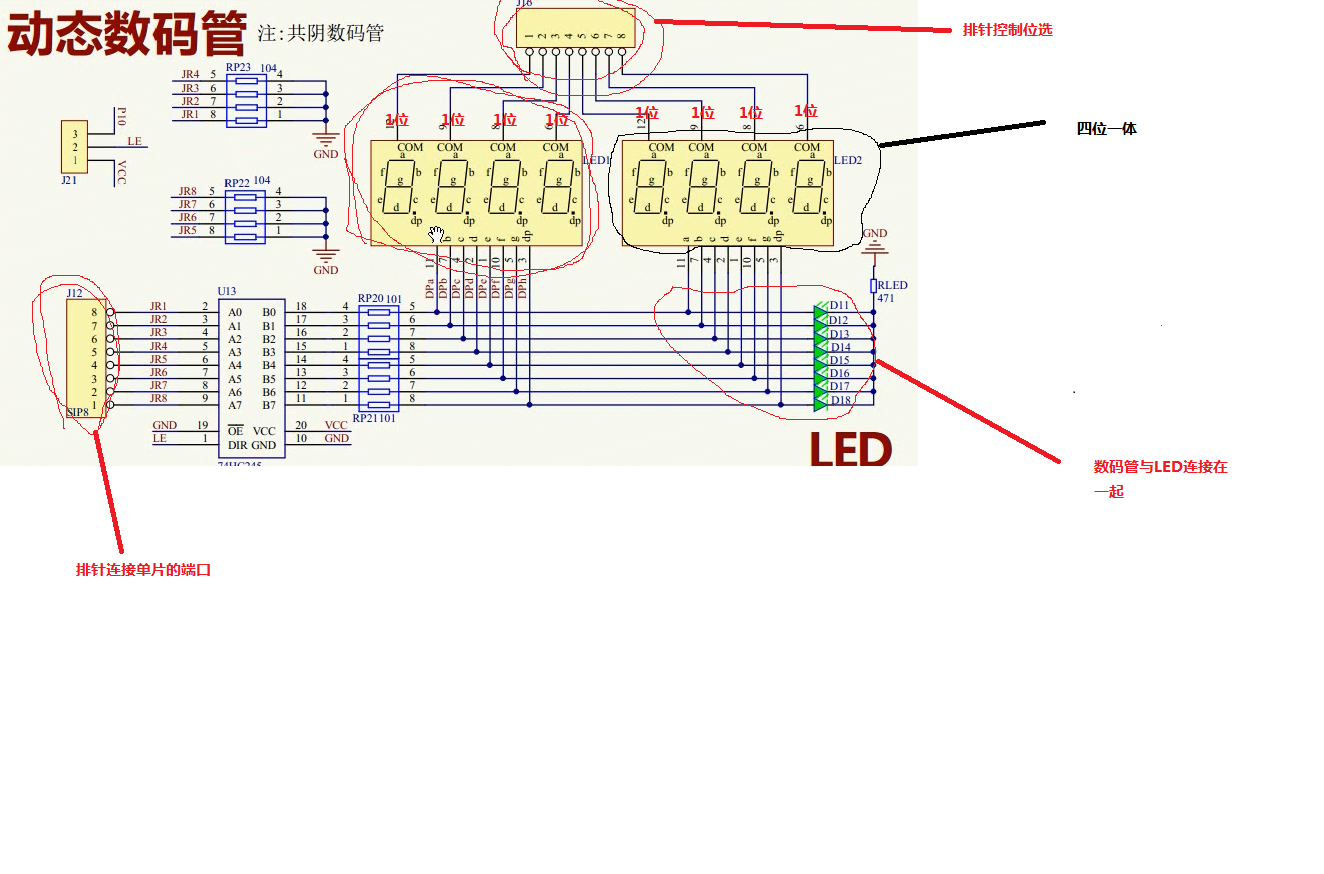

一、数码管的动态显示原理
动态显示的特点是将所有数码管的段选线并联在一起，由位选线控制是哪一位数码管有效。选亮数码管采用动态扫描显示，所谓动态扫描显示即轮流向各位数码管送出字形码和相应的选位，利用发光管的余晖和人眼视觉暂留作用，使人的感觉好像各位数码管同时都在显示。动态显示的亮度比静态显示的要差一些，所以在选择限电阻时应略小于静态显示电路中的。
1..1、数码管的共阴与共阳
| 数码管数字显示/数码管编号 | dp | g | f | e | d | c | b | a |
| 0 | 灭 | 灭 | 亮 | 亮 | 亮 | 亮 | 亮 | 亮 |
| 1 | 灭 | 灭 | 灭 | 灭 | 灭 | 亮 | 亮 | 灭 |
| 2 | 灭 | 亮 | 灭 | 亮 | 亮 | 灭 | 亮 | 亮 |
| 3 | 灭 | 亮 | 灭 | 灭 | 亮 | 亮 | 亮 | 亮 |
| 4 | 灭 | 亮 | 亮 | 灭 | 灭 | 亮 | 亮 | 灭 |
| 5 | 灭 | 亮 | 亮 | 灭 | 亮 | 亮 | 灭 | 亮 |
| 6 | 灭 | 亮 | 亮 | 亮 | 亮 | 亮 | 灭 | 亮 |
| 7 | 灭 | 灭 | 灭 | 灭 | 灭 | 亮 | 亮 | 亮 |
| 8 | 灭 | 亮 | 亮 | 亮 | 亮 | 亮 | 亮 | 亮 |
| 9 | 灭 | 亮 | 亮 | 灭 | 亮 | 亮 | 亮 | 亮 |
| 共阴极数码管 | 取反为共阳极数码管 | |||
| 数字显示 | 二进制 | 十六进制 | 二进制 | 十六进制 |
| 0 | 00111111 | 0x3F | 11000000 | 0xC0 |
| 1 | 00000110 | 0x06 | 11111001 | 0xF9 |
| 2 | 01011011 | 0x5B | 10100100 | 0xA4 |
| 3 | 01001111 | 0x4F | 10110000 | 0xB0 |
| 4 | 01100110 | 0x66 | 10011001 | 0x99 |
| 5 | 01101101 | 0x6C | 10010010 | 0x92 |
| 6 | 01111101 | 0x9B | 10000010 | 0x82 |
| 7 | 00000111 | 0x07 | 11111000 | 0xF8 |
| 8 | 01111111 | 0x7F | 10000000 | 0x80 |
| 9 | 01101111 | 0x6F | 10010000 | 0x90 |
a b c d e f
共阴 a~f: 0x77 0x7c 0x39 0x5e 0x79 0x71
共阳 a~f: 0x88 0x83 0xa7 0xa1 0x86 0x8e
二、双P沟道增强型MOS---D74HC245芯片
特点：D74HC245是一种三态输出、八路信号收发器，主要应用于大屏显示，以及其他的消费类电子产品中增强驱动。
2.1、主要特性
- 采用CMOS工艺
- 宽电压工作范围：3.0V ---- 5V
- 双向三态输出
- 八线双向收发器
- 封装形式：SOP20、SOP20-2、TSSOP20、DIP20，
通透：输入是高电平，输出也是高电平；输入是低电平，输出也为低电平；
双向三态
双向：可以输出，也可以输出
三态：
- P0口高阻态输出
- 管脚可以输出高电平，也可以输出低电平
2.2、应用领域
适用于显示器以及其他数字电路的驱动。

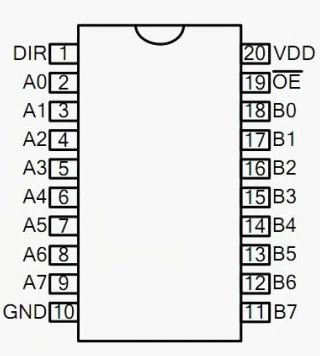

2.3、管脚的定义说明
| 符号 | 管脚名称 | 管脚号 | 说明 |
| A0 --- A7 | 数据输入/输出 | 2 ---- 9 | |
| B0 ---- B7 | 数据输入/输出 | 18 ----11 | |
| —— OE | 输出使能 | 19 | |
| DIR | 方向控制 | 1 | DIR=1，A—— B, B —— A |
| GND | 逻辑地 | 20 | 逻辑地 |
| VDD | 逻辑电源 | 10 | 电源端 |
三、功能真值表
| 输出使能 | 输出控制 | 工作状态 |
| —— OE （低电平有效） | DIR | |
| L | L | Bn输入，An输出 |
| L | H | An输入，Bn输出 |
| H | X（输出方向DIR为任意值） | 高阻态 |

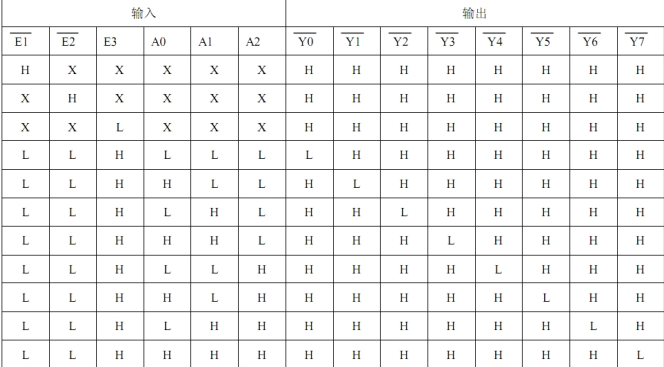

四、译码器----D74HC138
是一种三通道输入，八通道输出译码器，主要应用于消费电子产品。
- 采用COMS工艺
- 低功耗
- 工作电压3.0V ----5.0V
- 封装形式：SOP16
4.1、应用领域
适用于数字电路中的 3—8 译码功能

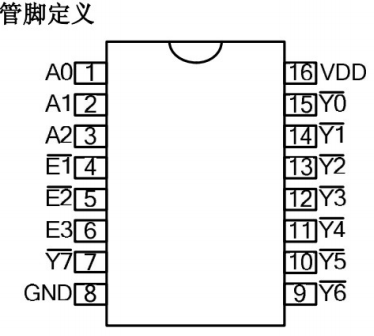

4.2、管脚说明
4.3、封装形式
SOP16
代码
5.1、16进制
十六进制（简写为hex或下标16）在数学中是一种逢16进1的进位制。一般用数字0到9和字母A到F（或a~f）表示，其中:A~F表示10~15，这些称作十六进制数字。
0x后面跟随的十六进制计数，十六进制计数用a～f表示该位上取百值10～15
0x3f
十六进制个位基数是1，高位=低位*16，那么度3对应的位基数专是16*1=16，f对应的基数是1，中包含3个16和15个1，加起来等于63。
0xfc表示对应基数是16这位上取值15，对属应基数是1的位上取值12，即15个16加12个1这个十进制数
5.2、ASCII码
5.3、静态数码管代码
#include "reg52.h"#include "intrins.h"typedef unsigned char u8;typedef unsigned int u16;u8 code smgduan[16] = {0X3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71}; //void main(){P0=~smgduan[0];while(1){}}5.4、动态数码管代码
#include <reg52.h>
#include<intrins.h>
typedef unsigned char u8; // 预处理数据类型
typedef unsigned int u16; // 预处理数据类型// 138译码器管脚定义
sbit LSA = P2^2;
sbit LSB = P2^3;
sbit LSC = P2^4;// 延迟函数
void delay(u16 i){while(i--);
}// 数组
/**********************************
数码管显示真值表 共阳0 1 2 3 4 5
0xc0 0xf9 0xa4 0xb0 0x99 0x92 6 7 8 9 a b
0x82 0xf8 0x80 0x90 0x88 0x83c d e f
0xa7 0xa1 0x86 0x8e
*************************************
数码管显示数字的真值表*/
u8 code smgduan[16]={0X3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71}; //共阴void DigDisplay(){u8 i; //for(i=0;i<8;i++){switch(i){case(0):LSA = 0;LSB=0;LSC=0;break;case(1):LSA = 1;LSB=0;LSC=0;break;case(2):LSA = 0;LSB=1;LSC=0;break;case(3):LSA = 1;LSB=1;LSC=0;break;case(4):LSA = 0;LSB=0;LSC=1;break;case(5):LSA = 1;LSB=0;LSC=1;break;case(6):LSA = 0;LSB=1;LSC=1;break;case(7):LSA = 1;LSB=1;LSC=1;break;}P0 = smgduan[i];delay(100);//P0= 0X00;}}void main(){P0=~smgduan[0];while(1){DigDisplay();}
} 六、报错
*** WARNING L16: UNCALLED SEGMENT, IGNORED FOR OVERLAY PROCESS
SEGMENT: ?PR?DIGDISPLAY?MAIN
