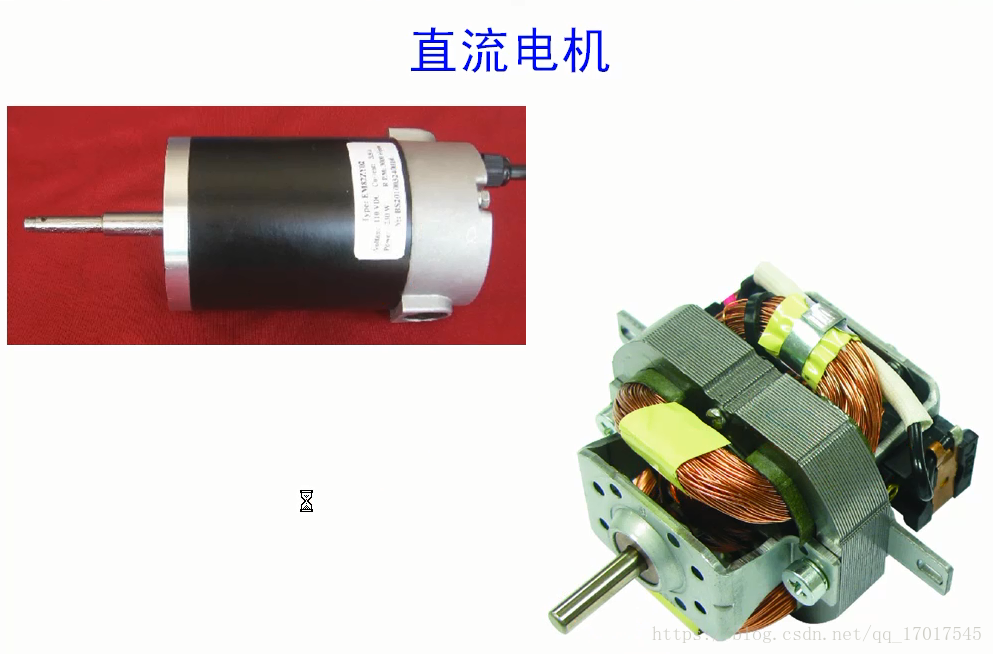

直流电机

直流电机是电机的主要类型之一，由于它具有良好的调速性能，在许多调速性能要求较高的场合，得到广泛应用。在电子制作中也较多设计到直流电机的使用。
这里写图片描述

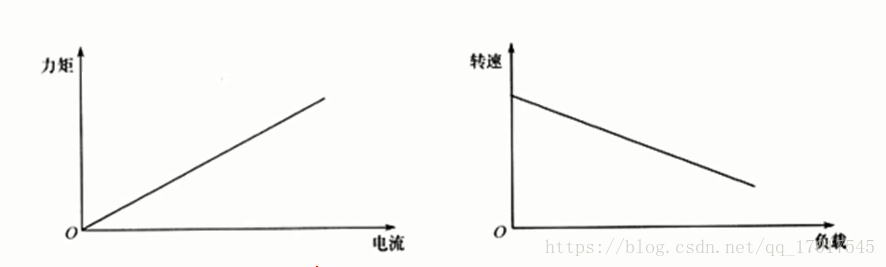

当负载一定时，流过直流电机的平均电流越大，产生的力矩就越大，从而直流电机的转速越快；当电流一定时，负载越大，直流电机的转速就越慢。

这里写图片描述

#直流电机的驱动
1、线性放大驱动

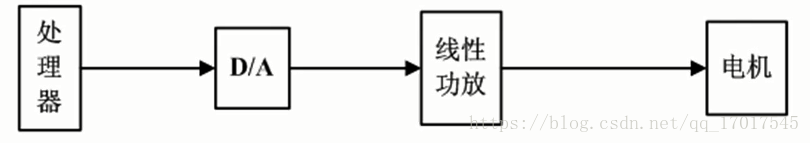

线性驱动器实际上是一个线性供放，原理如下。处理器输出的控制信号经D/A转换为电压信号，驱动器将这个信号进行线性功率放大后提供给电机。由于驱动器上通过的电流和压降都比较大，因此这种驱动方式最大的缺点就是功耗大，效率低。但由于线性功放不存在高频的开关动作，因此输出电压平稳，与PWM等开关驱动方式相比，电磁噪声和干扰要小得多。
这里写图片描述
2、开关驱动器

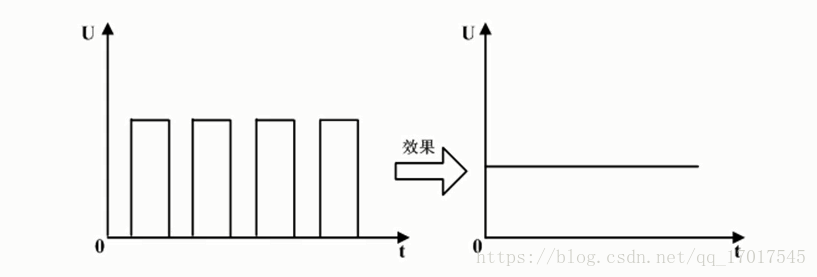

开关驱动是利用大功率晶体管的开关作用，将恒定的直流电源电压转换为一定的方波电压加在电机点枢上。与线性驱动方式不同，在这种驱动方式下，驱动器的功率管工作在开关状态，当器件开通时，器件的电流很大但压降却很小；器件关断时，压降很大电流却很小。因此驱动器的功率消耗小，发热量小，效率较高。通过控制开关的频率和脉宽，可以对电机的转动进行控制。
这里写图片描述

#直流电机的开关驱动电路

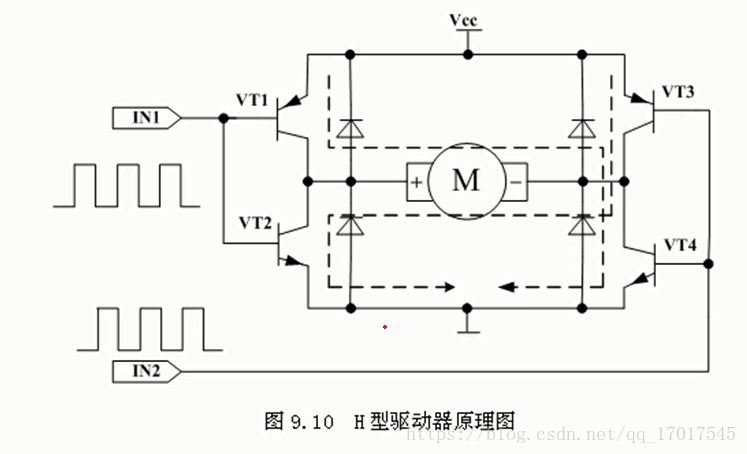

直流电机开关驱动器主要有两种，T型不可逆驱动器和H型可逆驱动器
这里写图片描述

原理讲解待补充！

实验

这里写图片描述

#代码


*   【课程21】 ****直流电机实验***********
*
*   【说  明】 ****
*
*   【描  述】 ****实现电机的正转，反转，停止。
*
******************************************************************/
#include<reg51.h>		//51头文件，//---------常用的两个宏定义--------------
#define uint8	unsigned char
#define uint16  unsigned intsbit Motor_A = P1^0;
sbit Motor_B = P1^1;sbit Key1 = P3^0;		//正转
sbit Key2 = P3^1;		//反转
sbit Key3 = P3^2;		//停止//------------函数的声明-----------------
void DelayMS(uint16 dly);void main(void)
{while(1){/*if(Key1==0)				//正转{Motor_A = 0;Motor_B = 1;}else if(Key2==0)		//反转{Motor_A = 1;Motor_B = 0;}else if(Key3==0)		//停止{Motor_A = Motor_B = 0;}*/Motor_A = 0;Motor_B = 1;DelayMS(9);Motor_A = 0;Motor_B = 0;DelayMS(1);}
}/********************************************************
** 名称 ：void DelayMS(uint16 dly)
** 功能 ：毫秒级延时（24M的晶振）
** 入口参数 ：dly用户的延时参数
** 出口参数 ：无
*********************************************************/
void DelayMS(uint16 dly)
{uint16 x,y;for(x=dly;x>0;x--)for(y=247;y>0;y--);
}
