直流电机的原理

在了解直流电机工作原理之前，先复习一下高中几个物理知识

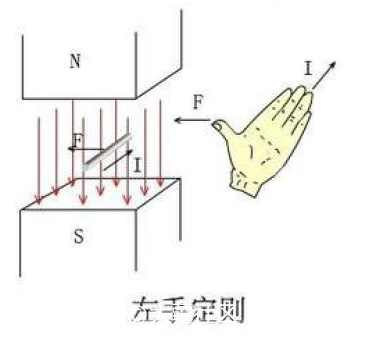

第一.左手定则
在这里插入图片描述
通电导线处于磁场中时，所受安培力 F (或运动)的方向、磁感应强度B的方向以及通电导体棒的电流I三者方向之间的关系的定律。
简而言之，让磁感线穿过手掌正面，手指方向为电流方向，大拇指方向为产生磁力的方向

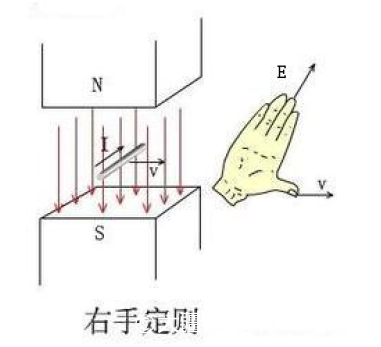

第二.右手定则
在这里插入图片描述
右手定则，是产生感生电动势，也是发电机的原理
让磁感线穿过掌心，大拇指方向为运动方向，手指方向为产生的电动势方向。

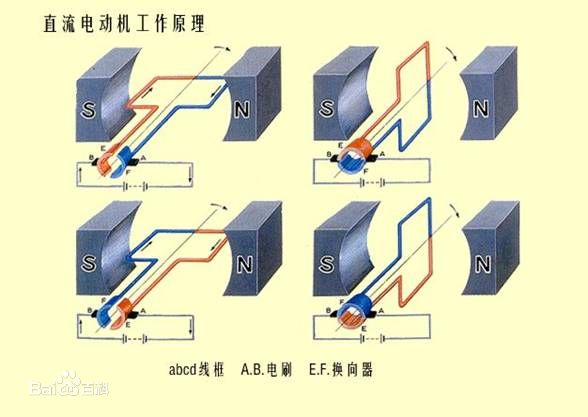

直流电机工作原理

在这里插入图片描述
直流电机里边固定有环状永磁体，电流通过转子上的线圈产生安培力，当转子上的线圈与磁场平行时，再继续转受到的磁场方向将改变，因此此时转子末端的电刷跟转换片交替接触，从而线圈上的电流方向也改变，产生的洛伦兹力方向不变，所以电机能保持一个方向转动。

直流发电机的工作原理就是把电枢线圈中感应的交变电动势，靠换向器配合电刷的换向作用，使之从电刷端引出时变为直流电动势的原理。感应电动势的方向按右手定则确定（磁感线指向手心，大拇指指向导体运动方向，其他四指的指向就是导体中感应电动势的方向）。导体受力的方向用左手定则确定。这一对电磁力形成了作用于电枢一个力矩，这个力矩在旋转电机里称为电磁转矩，转矩的方向是逆时针方向，企图使电枢逆时针方向转动。如果此电磁转矩能够克服电枢上的阻转矩（例如由摩擦引起的阻转矩以及其它负载转矩），电枢就能按逆时针方向旋转起来。

直流电机的种类

转子和定子的概念在步进电机里已经有了很详细的阐述，传送门

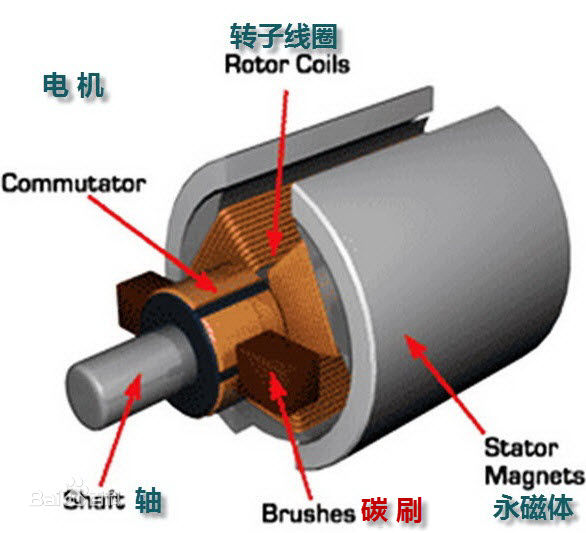

有刷电机

在这里插入图片描述
有刷电机，顾名思义，就是有刷子，主要作用就是让中间的转子与电源有电气连接，还可以转动
为了让两者之间既有接触，能导电；又有转动，实现电流的变相，一般的常见做法是在碳刷加一个弹簧。这样，换向器与碳刷便有了频繁的摩擦。所以碳刷很容易磨损，必须经常进行更换。并且磨损掉的碳渣渣在电机里面形成了积碳，需要经常清理。

早期电机都是有刷电机，后来为了解决磨损，有了无刷电机

无刷电机

无刷电机的解决思路就是让磁铁转动
分两种外转子和内转子

在这里插入图片描述
图左为内转子，图右为外转子

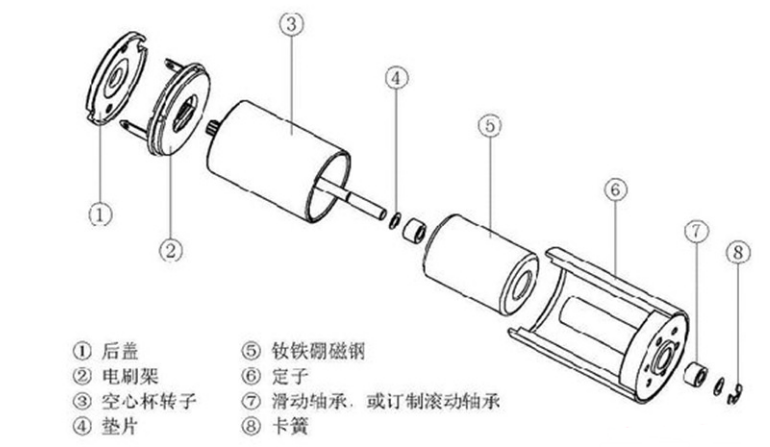

空心杯

空心杯和传统电机不同，采用的是无铁芯转子，也叫空心杯型转子。也分有刷和无刷
在这里插入图片描述

直流减速电机

了解了直流电机原理和种类之后，开始学习直流减速的电机的驱动
直流减速电机相比较直流电机加了减速器

减速器

一般直流电机的转速都是一分钟几千上万转的，所以一般需要安装减速器。减速器是一种相对精密的机械零件，使用它的目的是降低转速，增加转矩。减速后的直流电机力矩增大、可控性更强。按照传动级数不同可分为单级和多级减速器；按照传动类型可分为齿轮减速器、蜗杆减速器和行星齿轮减速器。
在这里插入图片描述
齿轮减速器体积较小，传递扭矩大，但是有一定的回程间隙。
蜗轮蜗杆减速机的主要特点是具有反向自锁功能，可以有较大的减速比，但是一般体积较大，传动效率不高，精度不高。
行星减速器其优点是结构比较紧凑，回程间隙小、精度较高，使用寿命很长，额定输出扭矩可以做的很大，但价格略贵。

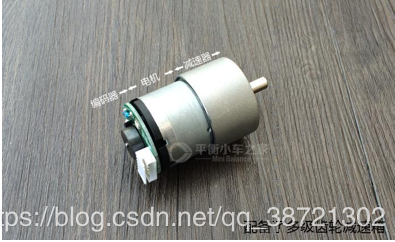

常用的是下面这个多级齿轮电机
在这里插入图片描述

驱动很简单，只要正负极加电压就行了

减速电机驱动器

常用的有L298N,TB6612FNG
这里我用的是tb6612fng
datasheet下载地址

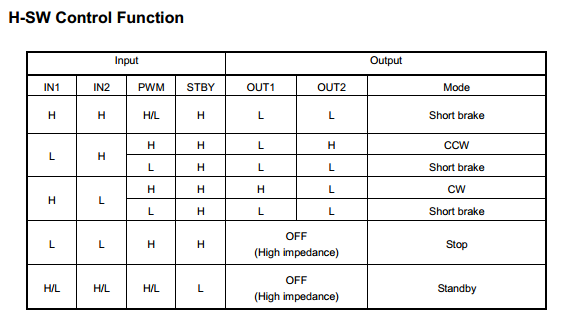

TB6612FNG is a driver IC for DC motor with output transistor in LD MOS
structure with low ON-resistor. Two input signals, IN1 and IN2, can
choose one of four modes such as CW, CCW, short brake, and stop mode.

TB6612FNG是直流电机的驱动器IC，输出晶体管采用LD MOS结构，具有低导通电阻。两个输入信号IN1
和IN2，可以选择四种模式中的一种，如CW，CCW，短制动和停止模式。

特征
·电源电压：VM = 15V（最大值）
·输出电流：IoUT = 1.2 A（ave）/3.2 A（峰值）
·输出低导通电阻：0.5Q（上限+下限典型值@VM≥5V）
·待机（省电）系统
·CW / CCW /短制动/停止功能模式
·内置热关断电路和低压检测电路
·小面积封装（SSOP24：0.65 mm引脚间距）

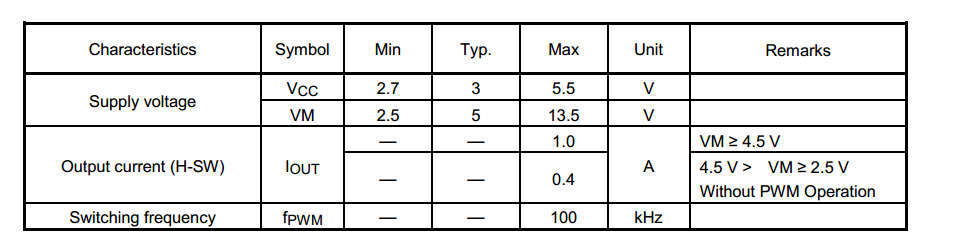

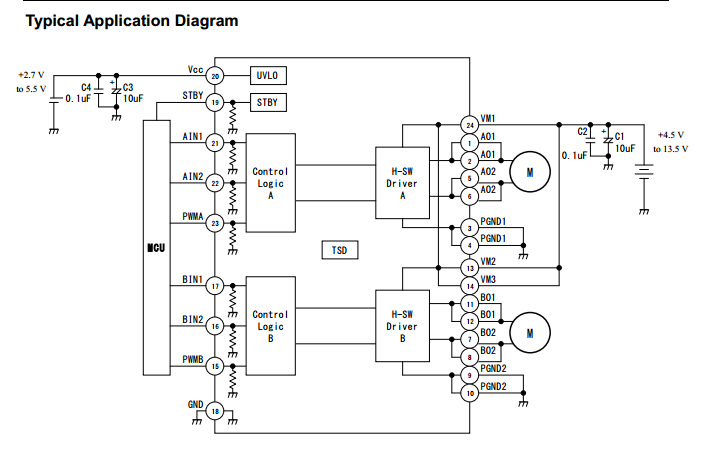

几个参数
在这里插入图片描述

VM:如上图，电机供电,范围2.5-13.5v
VCC:芯片供电,范围2.7-5.5v
GND接地
AIN1,AIN2:电机方向控制，接单片机
BIN1,BIN2同A
PWMA,PWMB：电机调速控制，接单片机
AO1AO2:接电机的正负
BO1,BO2:同A

51版验证程序

#include<reg52.h>typedef unsigned char u8;
typedef unsigned int u16;
typedef unsigned long u32;u8 TR0H;
u8 TR0L;
bit flag_1s=0;u32 PeriodCnt = 0;
u8 HighRH = 0;
u8 HighRL = 0;
u8 LowRH = 0;
u8 LowRL = 0;
u8 T1RH = 0;
u8 T1RL = 0;sbit AIN1=P0^2;//AIN1引脚定义
sbit AIN2=P0^1;//AIN2引脚定义
sbit PWMA=P0^0;//PWM输出引脚定义void ConfigPWM(u16 fr, u8 dc);//配置PWM，fr频率，dc占空比
void ConfigTimer1(u8 ms);
void MotorForward()
{AIN1=1;AIN2=0;
}void MotorReverse()
{AIN1=0;AIN2=1;
}
延时程序 11.0592mhz
/oid delayms(u16 t)
//{
//	u16 i,j;
//	for(i=t;i>0;i--)
//		for(j=114;j>0;j--);
//}
void main()
{//	ConfigTimer1(100);MotorReverse();ConfigPWM(100,80);//pwn配置EA = 1;//打开总中断while(1){
//		if(flag_1s==1)
//		{
//			flag_1s=0;
//			if(DIR)
//			{
//				DIR=0;
//			}
//			else
//			{
//				DIR=1;
//			}
//		}}}void ConfigTimer1(u8 ms)
{u32 temp;temp=11059200/12;temp=(temp*ms)/1000;temp=65535-temp;TR0H=(u8)(temp>>8);TR0L=(u8)temp;TMOD&=0XF0;TMOD|=0x10;TH1=TR0H;TL1=TR0L;ET1=1;TR1=1;}
//pwm配置程序
void ConfigPWM(u16 fr, u8 dc)
{u16 high, low;PeriodCnt = (11059200/12)/fr;high = (PeriodCnt*dc)/100;low = PeriodCnt - high;high = 65536 - high;low = 65536 - low;HighRH = (u8)(high>>8);HighRL = (u8)high;LowRH = (u8)(low>>8);LowRL = (u8)low;TMOD &= 0xF0;TMOD |= 0x01;TH0 = HighRH;TL0 = HighRL;ET0 = 1;TR0 = 1;PWMA = 1;
}//pwm中断程序
void InterruptTimer0() interrupt 1
{if(PWMA == 1){TH0 = LowRH;TL0 = LowRL;PWMA = 0;}else{TH0 = HighRH;TL0 = HighRL;PWMA = 1;}
}void Timer1()interrupt 3
{static u8 times=0;TH1=TR0H;TL1=TR0L;times++;if(times>200){times=0;flag_1s=1;}
}
