在进行自动识别窃漏电用户分析实战时，用到了CART决策树算法，所以整理记录该算法的内容。内容整理参考文档决策树——CART算法及其后的参考文章。
一、CART（classification and regression tree）分类与回归树，既可用于分类，也可用于回归。
CART分类树生成
CART分类树算法使用基尼系数来选择特征。基尼系数Gini(D)表示集合D的不确定性（纯度），Gini(D,A)表示根据特征A的某个值a分割后集合D的不确定性（纯度）。基尼系数数值越小，样本纯度越高。对于给定的样本D，假设有K个类别，第k个类别的数量为 C k C_{k} Ck，则样本D的基尼系数表达式为： G i n i ( D ) = 1 − ∑ k = 1 K ( ∣ C k ∣ ∣ D ∣ ) 2 Gini\left ( D \right )=1-\sum_{k=1}^{K}\left ( \frac{|C_{k}|}{|D|} \right )^{2} Gini(D)=1−k=1∑K(∣D∣∣Ck∣)2
对于样本D，如果根据特征A的某个值a，把D分成D1和D2两部分，则在特征A的条件下，D的基尼系数表达式为： G i n i ( D , A ) = ∣ D 1 ∣ ∣ D ∣ G i n i ( D 1 ) + ∣ D 2 ∣ ∣ D ∣ G i n i ( D 2 ) Gini\left ( D,A \right )=\frac{|D_{1}|}{|D|}Gini\left ( D_{1} \right )+\frac{|D_{2}|}{|D|}Gini\left ( D_{2} \right ) Gini(D,A)=∣D∣∣D1∣Gini(D1)+∣D∣∣D2∣Gini(D2)
CART分类树建立算法的具体流程
算法输入是训练集D、基尼系数的阈值、样本个数阈值，输出是决策树T。从根节点开始：
1、对于当前节点的数据集D，如果样本个数小于阈值或者没有特征，则返回决策子树，当前节点停止递归。
2、计算样本集D的基尼系数，如果基尼系数小于阈值，则返回决策树子树，当前节点停止递归。
3、计算当前节点现有的各个特征的各个特征值对数据集D的基尼系数，选择基尼系数最小的特征A和对应的特征值a。根据这个最优特征和最优特征值，把数据集划分成两部分D1和D2，同时建立当前节点的左右节点，左节点的数据集D为D1，右节点的数据集D为D2。
4、对左右的子节点递归调用1-3步，生成决策树。
CART回归树生成
CART回归树和CART分类树的建立算法大部分是类似的，不同的地方有：
1、样本输出：分类树输出离散值，回归树输出连续值。
2、划分点选择方法：分类树使用基尼系数，回归树使用误差平方最小化。
3、预测方式：分类树采用叶子节点里概率最大的类别作为当前节点的预测类别，回归树采用最终叶子的均值或者中位数来预测输出结果。
CART回归树的度量目标是，对于任意划分特征A，对应的任意划分点s两边划分成的数据集D1和D2，求出使D1和D2各自集合的均方差最小，同时D1和D2的均方差之和最小所对应的特征和特征值划分点。表达式为：
其中，c1为D1数据集的样本输出均值，c2为D2数据集的样本输出均值。
CART树算法的剪枝
CART剪枝采用CCP（Cost Complexity Pruning）代价复杂剪枝法，从决策树低端剪去一些子树，使得决策树变小变简单，从而防止过拟合。其剪枝算法可以概括为两步，第一步是从原始决策树生成各种剪枝效果的决策树，第二步是用交叉验证来检验剪枝后的预测能力，选择泛化预测能力最好的剪枝后的树作为最终的CART树。在剪枝的过程中，对于任意一棵子树T，其损失函数为： C α ( T t ) = C ( T t ) + α ∣ T t ∣ C_{\alpha }\left ( T_{t} \right )=C\left ( T_{t} \right )+\alpha |T_{t}| Cα(Tt)=C(Tt)+α∣Tt∣
其中，α为正则化参数， C ( T t ) C\left ( T_{t} \right ) C(Tt)为训练数据的预测误差，分类树是用基尼系数度量，回归树是均方差。 ∣ T t ∣ |T_{t}| ∣Tt∣是子树T的叶子节点的数量。如果将任意一棵子树T剪枝，仅保留根节点，则损失是： C α ( T ) = C ( T ) + α C_{\alpha }\left ( T \right )=C\left ( T \right )+\alpha Cα(T)=C(T)+α
如果 T t T_{t} Tt与T有同样的损失，且T的节点更少，那么T比 T t T_{t} Tt更可取，所以剪掉 T t T_{t} Tt。此时 α = C ( T ) − C ( T t ) ∣ T t ∣ − 1 \alpha =\frac{C\left ( T \right )-C\left ( T_{t} \right )}{|T_{t}|-1} α=∣Tt∣−1C(T)−C(Tt)
这表示剪枝后的误差增加率。其中 C ( T ) = c ( t ) ∗ p ( t ) C\left ( T \right )=c\left ( t \right )*p\left ( t \right ) C(T)=c(t)∗p(t)，c(t)是节点的误差率，p(t)是节点上的数据占所有数据的比例。
具体剪枝过程：
1、自下而上计算每个内部结点的误差增加率，选择最小的来剪枝，生成新的树。
2、如果新的树不是由根节点及两个叶节点构成的树，则递归上一步。
3、采用交叉验证法在上述两步中选择最优的子树作为最后的结果。
二、建立模型实现后，评估模型用到了ROC曲线，所以整理ROC相关内容。

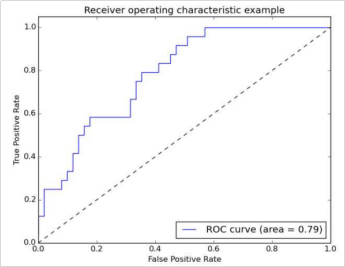

ROC曲线如下所示，设置了两个指标：分别是TPR与FPR，它是以TPR为纵坐标，FPR为横坐标画出的曲线。TPR是正例的覆盖率（正确预测到的正例数/实际正例总数），FPR是将实际的0错误地预测为1的概率（预测错误的正例数/实际负例总数）。
ROC曲线越远离对角线，模型效果越好。曲线下的面积可以定量地评价模型的效果，记作AUC，AUC代表着分类器预测精度。
AUC>0.9，说明模型有较高准确性；
0.7≤AUC≤0.9，说明模型有一定准确性；
0.5≤AUC<0.7，说明模型有较低准确性。
三、进行自动识别窃漏电用户实战，建模的目标是归纳出窃漏电用户的关键特征，构建窃漏电用户的识别模型。
首先进行搭建数据模型准备：
1、数据筛选，可以将用户进行分类（如按规模、性质），可能某些种类用户不存在窃漏电行为，可以将这些类别用户剔除。
2、数据探索，总结窃漏电用户的行为规律，再从数据中提炼出窃漏电用户的特征指标。
根据数据探索及业务理解，最终构建的窃漏电评价指标体系如下：
（1）电量趋势下降指标，以前后几天作为统计窗口期，利用电量做直线拟合得到的斜率衡量，如果斜率随时间不断下降，那用户的窃漏电可能性就很大。
（2）线损指标，用户发生窃漏电时，线损率会上升。可以计算前后几天（如前5天、后5天）的线损率平均值，判断增长率是否大于给定阈值。
（3）告警类指标，计算发生与窃漏电相关的终端报警的总次数。
接着收集指标样本数据，案例得到的样本共291条，部分如下所示：
窃漏电用户识别可以通过构建分类预测模型来实现，实践中选择了逻辑回归模型和CART决策树模型分别实现，通过ROC曲线进行模型评估，相关代码如下：
import pandas as pd
from sklearn.linear_model import LogisticRegression
from sklearn.model_selection import cross_val_score
import numpy as np
from sklearn.metrics import roc_curve, auc
import matplotlib.pyplot as plt
from sklearn.tree import DecisionTreeClassifier#ROC曲线绘制
def roc(test,predict): #test是实际类别数据，predict是预测类别数据fpr, tpr, thresholds = roc_curve(test, predict, pos_label=1) #获得FPR、TPR，pos_label=1是指在预测值中标签为1的是标准阳性，其余值是阴性。roc_auc = auc(fpr, tpr) #计算AUCplt.plot(fpr, tpr, 'b', label='auc=%0.2f' % roc_auc) #绘制ROC曲线plt.legend(loc='lower right') #设置图例位置plt.plot([0, 1], [0, 1], 'r--') #绘制对角线plt.xlim([0.0, 1.0]) #设置坐标轴范围plt.ylim([0.0, 1.0])plt.xlabel("fpr") #设置坐标轴名称plt.ylabel("tpr")plt.show()data = pd.read_csv('CART.csv',encoding='gbk') #读取源数据
#print(data.shape)
array = data.values #转化为多维数组
p=0.7 #训练数据占总数据量的0%
train=array[:int(len(array)*p),:] #获得训练数据
test=array[int(len(array)*p):,:] #获得测试数据
X_train = train[:, 2:5] #分离特征和类别
Y_train = train[:, 5].astype('int')
X_test = test[:, 2:5]
Y_test = test[:, 5].astype('int')model = LogisticRegression() #加载逻辑回归模型
model.fit(X_train, Y_train) #训练数据
scores = cross_val_score(model, X_train, Y_train, cv=10) #交叉验证评估模型的预测性能
print("准确率", np.mean(scores)) #交叉验证准确率
predictions = model.predict(X_test) #预测数据
roc(Y_test,predictions) #绘制ROC曲线tree=DecisionTreeClassifier() #加载决策树
tree.fit(X_train,Y_train) #训练数据
scores = cross_val_score(tree, X_train, Y_train, cv=10) #交叉验证评估模型的预测性能
print("准确率", np.mean(scores)) #交叉验证准确率
predict_result=tree.predict(X_test) #预测数据
roc(Y_test,predict_result) #绘制ROC曲线
两个模型的ROC曲线分别如下：
查看训练集上的交叉验证准确率，逻辑回归模型为0.892，CART决策树模型为0.887，两者差别不大。但是从ROC曲线可以看出，CART模型的曲线更加靠近左上角，AUC值直接表明了这一点，逻辑回归模型为0.78，CART决策树模型为0.87，说明CART决策树模型预测效果更好。
