51单片机控制sg90舵机

article/2025/8/19 0:03:40

2.1 简介
PWM，英文名Pulse Width Modulation，是脉冲宽度调制缩写，它是通过对一系列脉冲的宽度进
行调制，等效出所需要的波形（包含形状以及幅值），对模拟信号电平进行数字编码，也就是说通

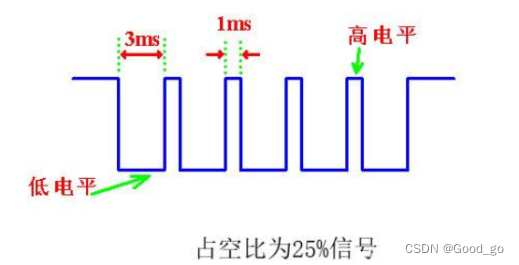

过调节占空比的变化来调节信号、能量等的变化，占空比就是指在一个周期内，信号处于高电平的
时间占据整个信号周期的百分比，例如方波的占空比就是50%.
脉冲宽度调制
通过占空比编码模拟信号
占空比一个周期内，高电平占据时长的百分比

2.2 如何实现PWM信号输出
1. 通过芯片内部模块输出，一般观察手册或者芯片IO口都会标明这个是否是PWM口
如下图增强51，STC15w的CPU

2. 如果没有集成PWM功能，可以通过IO口软件模拟，相对硬件PWM来说精准度略差
2.3 控制舵机
1. 什么是舵机

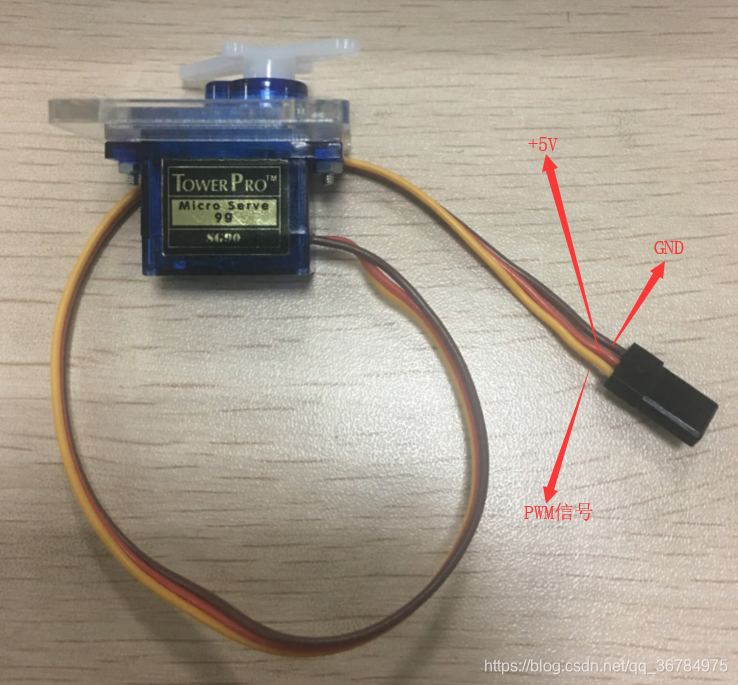

如下图所示，最便宜的舵机sg90，常用三根或者四根接线，黄色为PWM信号控制
用处：垃圾桶项目开盖用、智能小车的全比例转向、摄像头云台、机械臂等
常见的有0-90°、0-180°、0-360°

2. 怎么控制舵机
向黄色信号线“灌入”PWM信号。
PWM波的频率不能太高，大约50HZ，即周期=1/频率=1/50=0.02s，20ms左右
数据：
0.5ms-------------0度； 2.5% 对应函数中占空比为250
1.0ms------------45度； 5.0% 对应函数中占空比为500
1.5ms------------90度； 7.5% 对应函数中占空比为750
2.0ms-----------135度； 10.0% 对应函数中占空比为1000
2.5ms-----------180度； 12.5% 对应函数中占空比为1250
定时器需要定时20ms, 关心的单位0.5ms, 40个的0.5ms,初值0.5m cnt++
1s = 10ms * 100
20ms = 0.5ms * 40

3. 编程实现

#include "reg52.h"sbit sg90_con = P1^1;
int jd;
int cnt = 0;void Delay2000ms()		//@11.0592MHz
{unsigned char i, j, k;i = 15;j = 2;k = 235;do{do{while (--k);} while (--j);} while (--i);
}void Time0Init()
{//1. 配置定时器0工作模式位16位计时TMOD = 0x01;//2. 给初值，定一个0.5出来TL0=0x33;TH0=0xFE;//3. 开始计时TR0 = 1;TF0 = 0;//4. 打开定时器0中断ET0 = 1;//5. 打开总中断EAEA = 1;
}void Delay300ms()		//@11.0592MHz
{unsigned char i, j, k;i = 3;j = 26;k = 223;do{do{while (--k);} while (--j);} while (--i);
}void main()
{Delay300ms();//让硬件稳定一下Time0Init(); //初始化定时器jd = 1;      //初始角度是0度，0.5ms,溢出1就是0.5，高电平cnt = 0;sg90_con = 1;//一开始从高电平开始//每隔两秒切换一次角度while(1){jd = 3; //90度 1.5ms高电平cnt = 0;Delay2000ms();jd = 1; //0度cnt = 0;Delay2000ms();}
}void Time0Handler() interrupt 1
{cnt++;  //统计爆表的次数. cnt=1的时候，报表了1//重新给初值TL0=0x33;TH0=0xFE;//控制PWM波if(cnt < jd){sg90_con = 1;}else{sg90_con = 0;}if(cnt == 40){//爆表40次，经过了20mscnt = 0;  //当100次表示1s，重新让cnt从0开始，计算下一次的1ssg90_con = 1;}}
