一. 视频综合平台意义

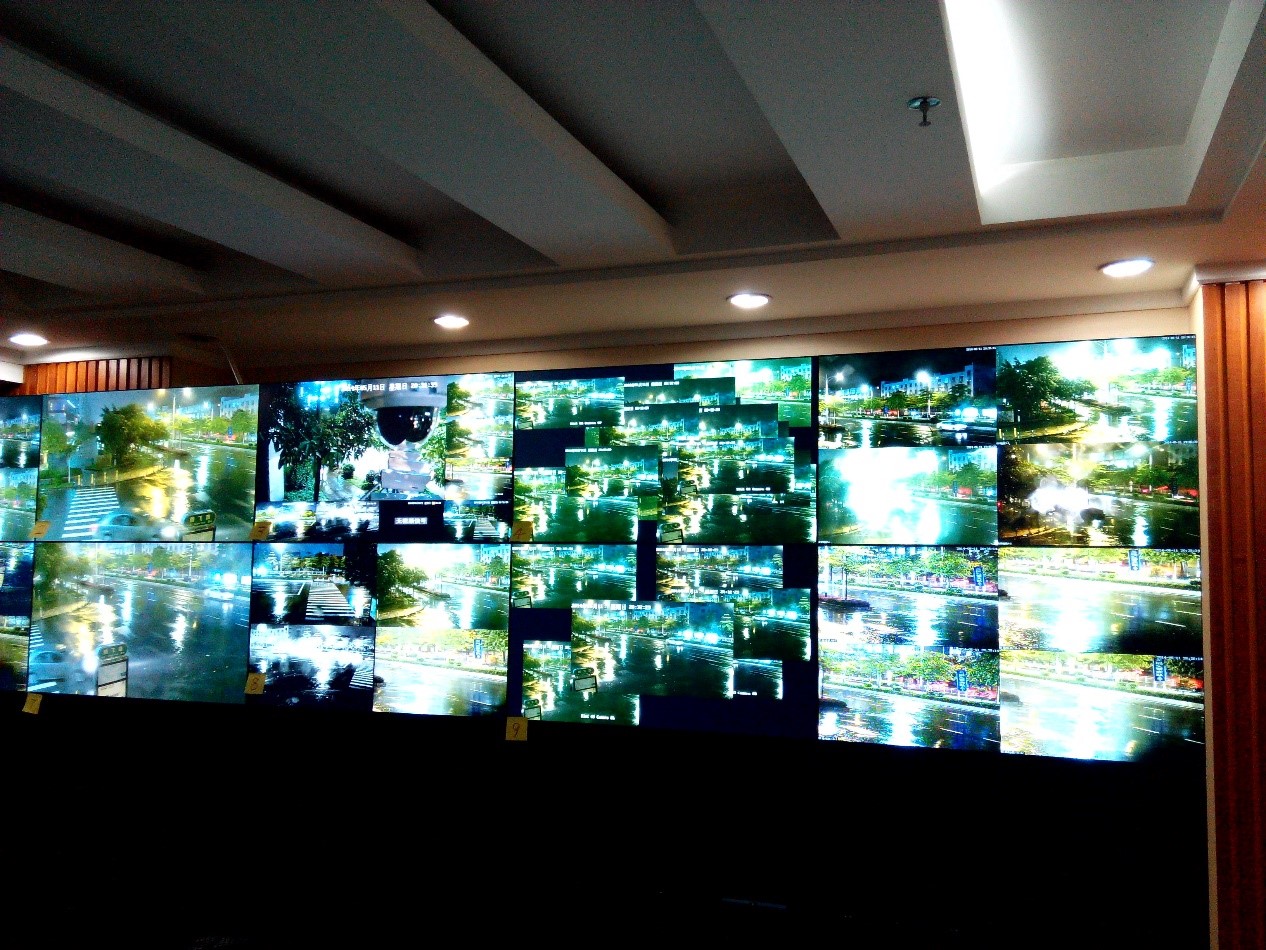

视频综合平台这类设备之前都称为数字视频矩阵。此类设备以其强大的性能，丰富的功能和极高的集成度成为监控中心核心设备。其架构支持视频综合平台同时接入和管理上千路的高清视频数据而不会卡顿崩溃，特别是内部设计了双高速总线成为此类设备的成功关键。

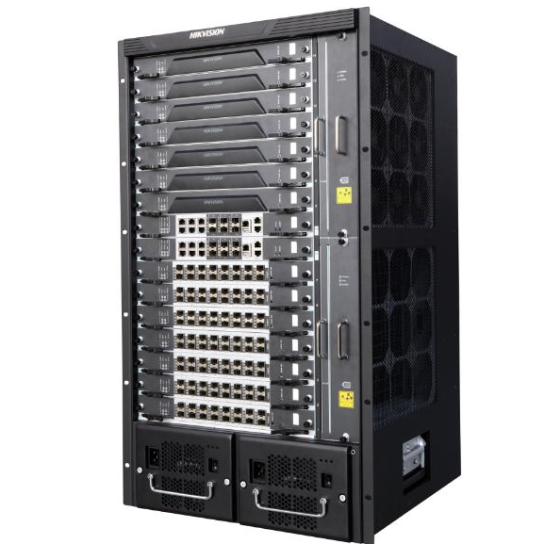

视频综合平台是参考 ATCA(Advanced TelecommunicationsComputing Architecture 高级电信计算架构)标准设计，支持模拟及数字视频的矩阵切换、视音频编解码、集中存储管理、网络实时预览等功能，是一款集图像处理、网络功能、日志管理、设备维护于一体的电信级综合处理平台。使用综合平台不仅可以让使整个监控系统更加简洁，也让安装调试，维护变得容易，并且具有良好的兼容性以及扩展性，可广泛应用于中大型的视频监控系统项目。

二. 内部架构

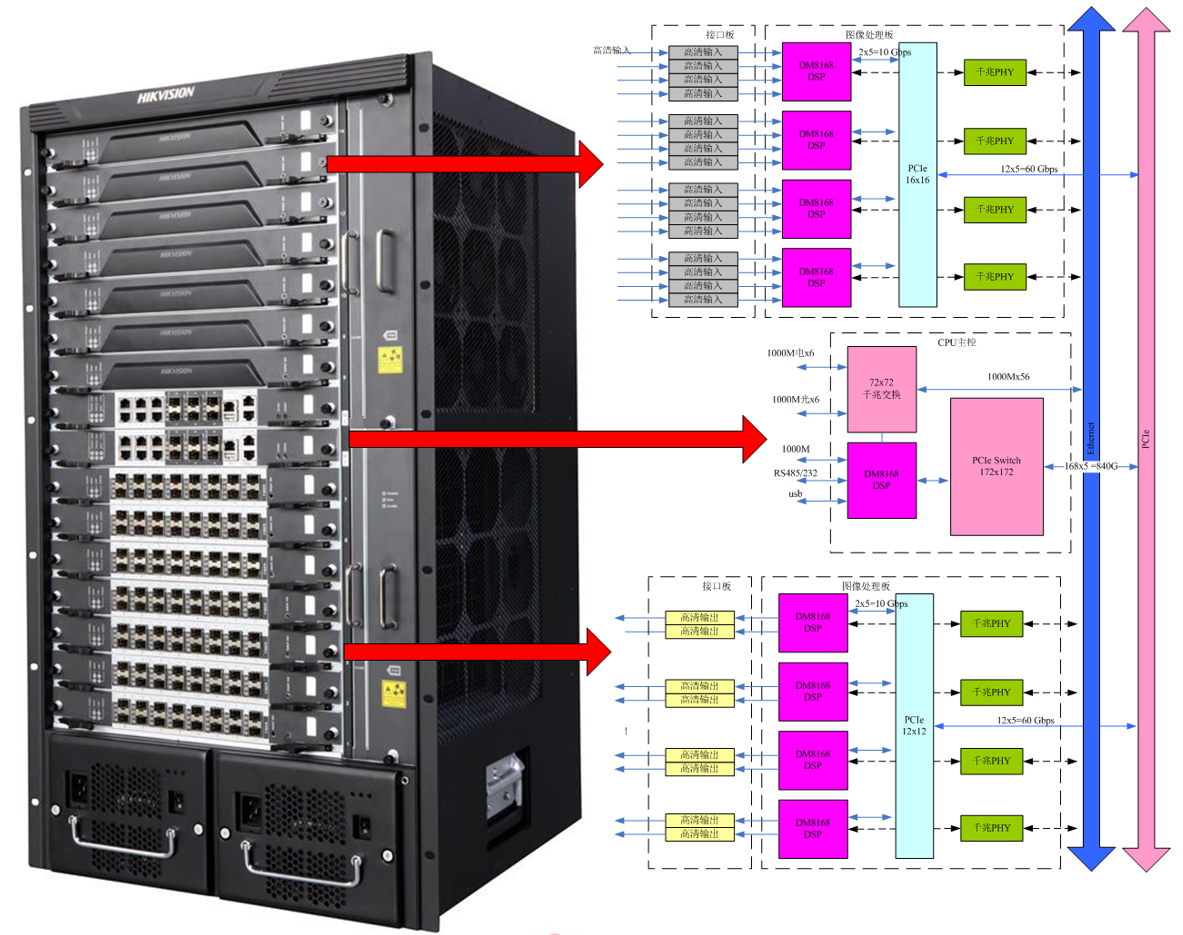

总体架构

 可以看到，设备采用类ATCA架构设计，主体由输入、输出和主控三部分组成，每个部分可由多个可插拔模块组合以适应不同的规模，连接三个部分的信号传输总线确由1条带宽约1000Gbps的PCIe总线和1条约60G的以太网总线构成，印证了官方双总线的说法。

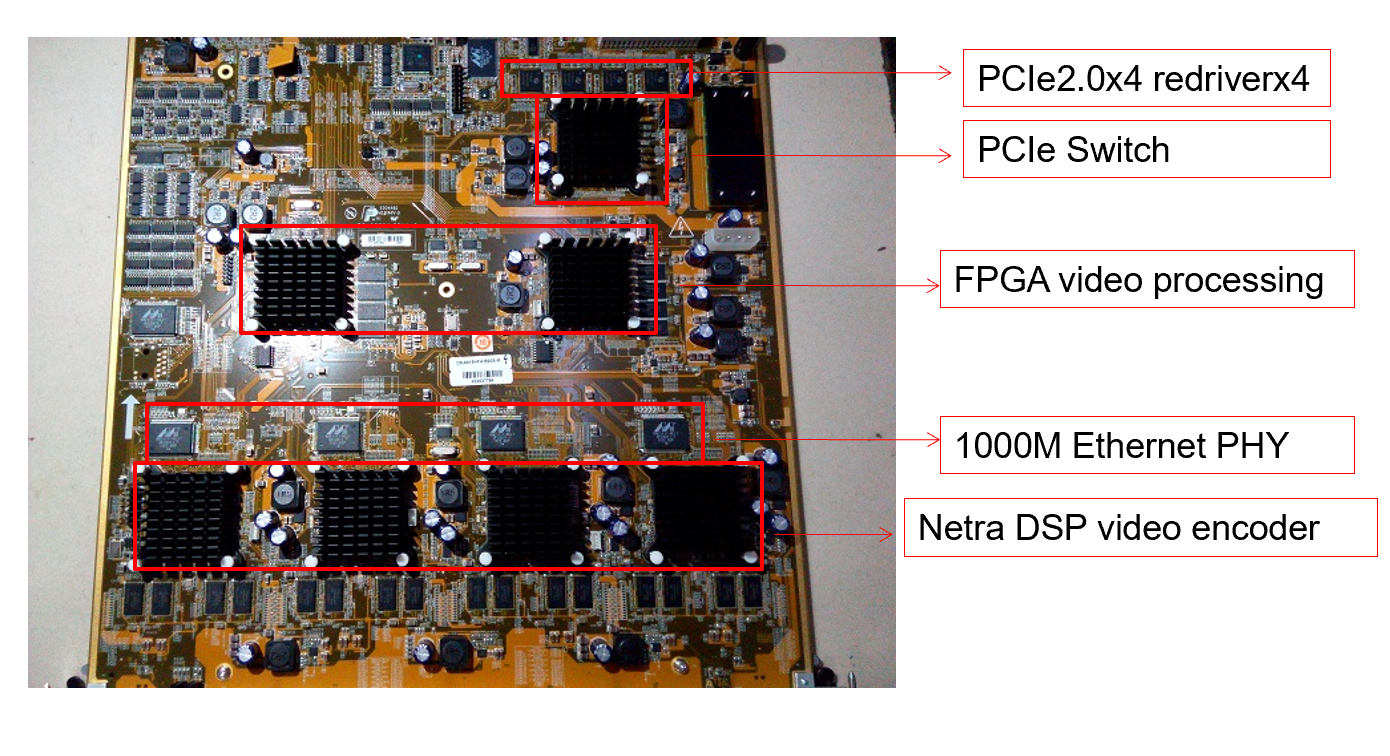

输入架构

 输入模块将接收到的视频数据通过FPGA+DSP的双模处理送入PCIex4 V2.0总线供其他模块使用；同时DSP对这些视频进行了H264/265编码和视频分析，将辅助输入送入千兆以太网总线用以连接存储或其他网络设备。

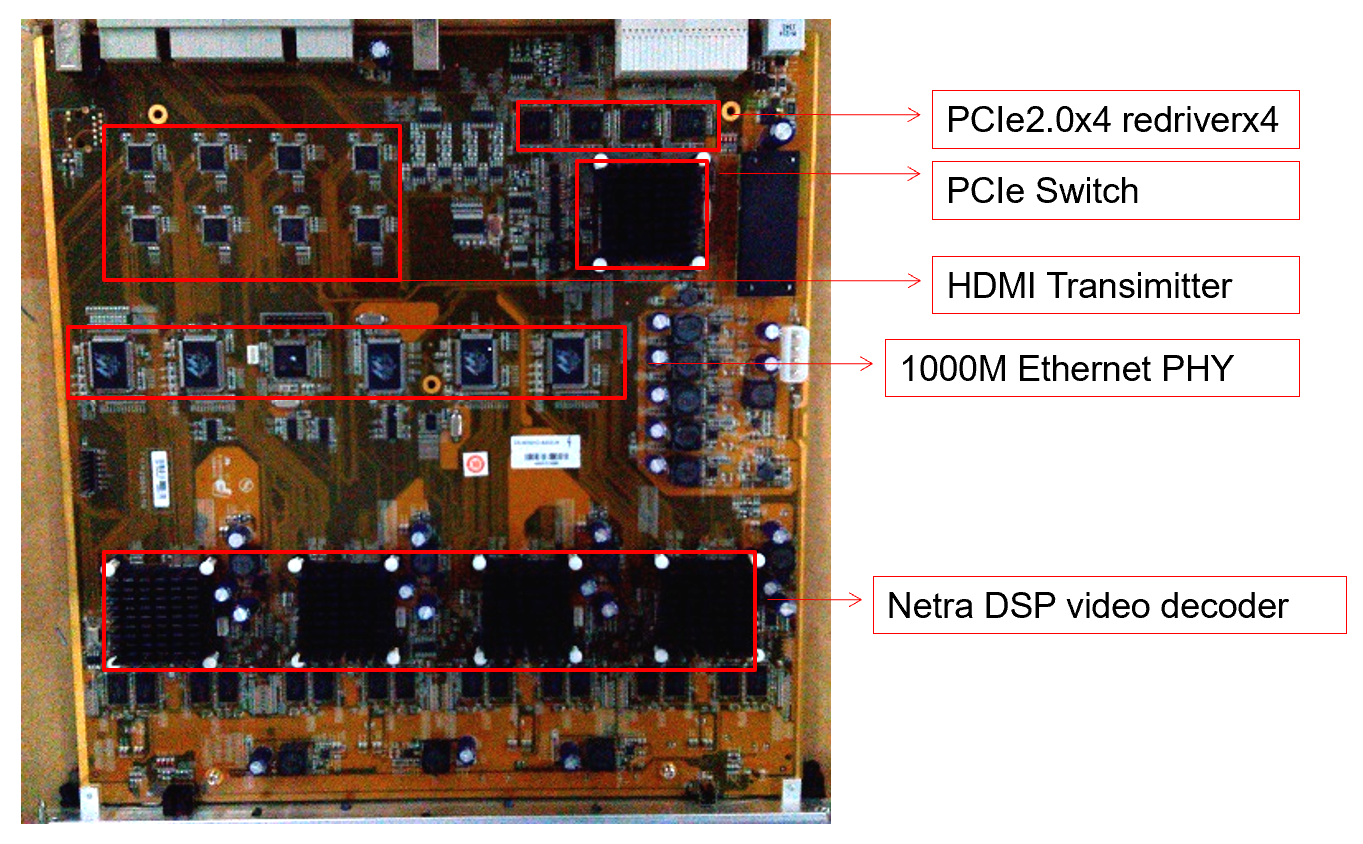

输出模块

输出模块相对简洁，将来自PCIe的数据和来自以太网的数据进行统一接收统一处理，最后输出到显示屏上。

三. 总结

采用的双总线设计极大的提高了综合平台的灵活性，既可以满足大吞吐量的视频数据交换和分析处理，又能够无缝对接各种网络视频设备，从而免去了大量数据转换设备和软件适配工作，使监控中心的设计非常强大而组合又相当的简洁！
