大家好，今天小白给大家介绍一款使用很方便的测压传感器，型号FSR402，欢迎一起交流学习。

一：FSR402简介

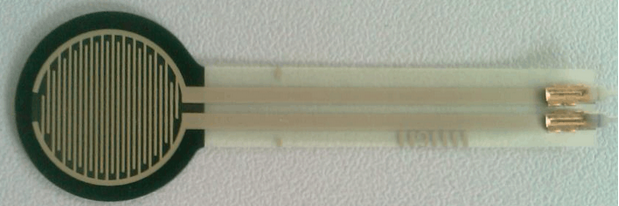

FSR402是著名Interlink Electronics 公司生产的一款重量轻，体积小，感测精度高，超薄型电阻式压力传感器。这款压力传感器是将施加在FSR传感器薄膜区域的压力转换成电阻值的变化，从而获得压力信息。压力越大，电阻越低。其允许用在压力100g-10kg的场合。可用于机械夹持器末端感测有无夹持物品，仿生机器人足下地面感测，哺乳类动物咬力测试生物实验，应用范围及其广泛。但是由于压力检测不是非常精确，因此不建议使用需要精确检测压力的场合。

二：FSR402技术参数



1. 工作电压：5VDC@165mA;

2. 传感器感应面积：12.7mm；

3. 传感器感应类型：被动式可变电阻；

4. 传感器感应范围：100g~10kg;

压力感应电阻是弯曲压力传感器的一种，简称FSR，FSR是一种随着有效表面上压力增大而输出阻值减小的高分子薄膜，FSR并不是测压元件或形变测量仪，尽管他们有着相似的性能。而且这类压力感测电阻不适用于精密测量，但是FSR却是一款灵敏度较高的传感器。

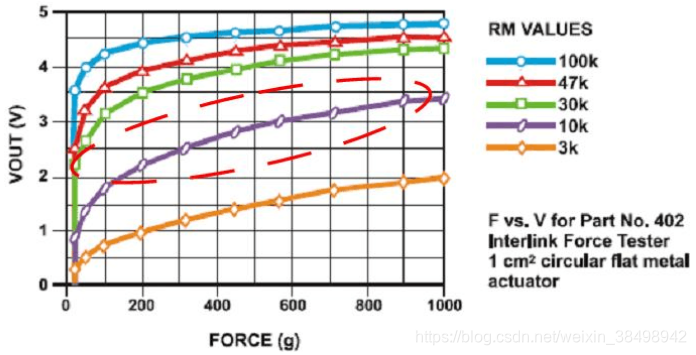

性能曲线：



三：电气连接方式



可以看出两种连接方式所不同的是信号输出端的电压值不同，

方案一：信号输出端的电压值是10K电阻对地的电压值，又由于该款传感器在所成承受的压力值越大时，其内部阻值会越小，所以在电源电压一定的情况下，其上所分得的电压值越小，相应的10k电阻上分得的电压值越大，简单概括下就是：压力值越大，信号输出端的电压值越大；

方案二：与此相反，压力越大，信号输出端的电压值越小。（因为此时信号输出端的电压值就是传感器内部电阻分得的电压。）

四：注意事项

FSR的厚度为0.2mm～1.25mm，这款传感器的厚度为0.3mm。压力敏感范围是从100g到10kg.。声压灵敏度是从0.1kg/cm²到10 kg/cm²。

在安装时有几个注意事项：

1. 要尽量选择稳固，光滑且平坦的安装表面；

2. 当你的安装表面是曲面时，你安装FSR时势必会弯曲它，这样一来FSR就会受力，就会一定程度上影响到FSR的精确度，所以要注意尽量不要将FSR的有效表面安装在曲面上（注：是圆形有效表面不可弯曲，而长尾部可以弯曲）；

3. 要保持接触表面的清洁；

4. 受力不要超过它的额定值；

5.尽量不要将它焊接到万用板或没有属于它的特定封装的电路板上，以免尾部会受热变形；

6. 若用导线将其接入电路，注意最好要用热缩管将尾部两部分隔开；

五. 总结

本篇主要介绍了fsr402传感器的一些技术参数，电气连接方式，以及安装注意事项等。
