1.说明
该文参考链接：
参考原文1
这里对这篇文章做下笔记，以及加上一些自己的理解；如有需要，可联系删除；
2.简介
AHB总线规范是AMBA总线规范的一部分，AMBA总线规范是ARM公司提出的总线规范，被大多数SoC设计采用，它规定了AHB (Advanced High-performance Bus)、ASB (Advanced System Bus)、APB (Advanced Peripheral Bus)。AHB用于高性能、高时钟频率的系统结构，典型的应用如ARM核与系统内部的高速RAM、NAND FLASH、DMA、Bridge的连接。APB用于连接外部设备，对性能要求不高，而考虑低功耗问题。ASB是AHB的一种替代方案。
3. SOC中的AHB
AHB总线的强大之处在于它可以将微控制器（CPU）、高带宽的片上RAM、高带宽的外部存储器接口、DMA总线master、各种拥有AHB接口的控制器等等连接起来构成一个独立的完整的SOC系统，不仅如此，还可以通过AHB-APB桥来连接APB总线系统。AHB可以成为一个完整独立的SOC芯片的骨架。
4.完整的AHB架构
- 只允许一个master进行总线占用；
- arbiter需要正确的仲裁master请求，送给相应的slave，有关仲裁的知识可以看我下面的这篇文章哦；
仲裁那些事 - decoder接受slave送回的读数据以及其它信号，正确的送回给相应的master；
5.AHB接口信号列表
| 接口名 | 方向 | 描述 |
|---|---|---|
| hclk | systerm | 系统时钟 |
| hresetn | systerm | 系统复位 |
| haddr[31:0] | master->slave | 读写地址 |
| htrans[1:0] | m->s | 传输类型NONSEQ/SEQ/IDLE/BUSY |
| hwrite | m->s | master读写指示 0为读，1为写 |
| hsize[2:0] | m->s | 每次传输的大小指示 |
| hburst[2:0] | m->s | 传输burst指示 |
| hprot[3:0] | m->s | 保护类型该信号一般不用，就没看了 |
| hwdata[31:0] | m->s | 写数据 |
| hrdata[31:0] | s->m | slave返回读数据 |
| hready | s->m | slave在读操作下，为读数据有效指示，写操作下，表示可以接收数据了； |
| hresp[1:0] | s->m | slave指示当前传输状态 |
| hsel | m->s | master选择slave指示 |
6.htrans[1:0]/hsize[2:0]/hburst[2:0]/hresp[1:0]信号解读
1.htrans[1:0]
| htrans[1:0] | 传输类型 | 描述 |
|---|---|---|
| 2’b00 | IDLE | 主设备占用总线，但没进行传输两次burst传输中间主设备可发IDLE此时就算slave被使能，不会从总线上获取任何的数据信号。如果此时salve被选中，那么每一个IDLE周期slave都要通过HRESP[1:0]返回一个OKAY响应 |
| 2’b01 | BUSY | 主设备占用总线，但是在burst传输过程中还没有准备好进行下一次传输一次burst传输中间主设备可发BUSY这时slave不会从总线上收取数据而是等待，并且通过HRESP[1:0]返回一个OKAY响应。需要注意的是，这个transfer需要给出下一拍的地址和控制信号，尽管slave不会去采样。 |
| 2’b10 | NONSEQ | 表明一次单个数据的传输或者一次burst传输的第一个数据地址和控制信号与上一次传输无关。也就是新一次传输的头一个 |
| 2’b11 | SEQ | burst传输接下来的数据地址和上一次传输的地址是相关的，这时总线上的控制信号应当与之前的保持一致，地址视情况递增或者回环。NONSEQ后面紧跟着的就是SEQ； |
2.hsize[2:0]
| hsize[2:0] | 传输大小 |
|---|---|
| 000 | 8bits |
| 001 | 16bits |
| 010 | 32bits |
| 011 | 64bits |
| 100 | 128bits |
| 101 | 256bits |
| 110 | 512bits |
| 111 | 1024bits |
3.hburst[2:0]
注意burst操作不可跨1k（1024）边界
| hburst[2:0] | 类型 | 描述 |
|---|---|---|
| 000 | SINGLE | 单个传输 |
| 001 | INCR | 地增传输 |
| 010 | WRAP4 | 回环传输4个 |
| 011 | INCR4 | 递增的传递4个 |
| 100 | WRAP8 | 回环传输8个 |
| 101 | INCR8 | 递增传输8个 |
| 110 | WRAP16 | 回环传输16个 |
| 111 | INCR16 | 递增传输16个 |
4. hresp[1:0]
| hresp[1:0] | 代表类型 | 描述 |
|---|---|---|
| 00 | OKAY | 传输成功 |
| 01 | ERROR | 传输错误 |
| 10 | RETRY | 请求再次传输 |
| 11 | SPLIT | 请求主设备分离一次传输 （这里需要再理解下） |
7.基本传输

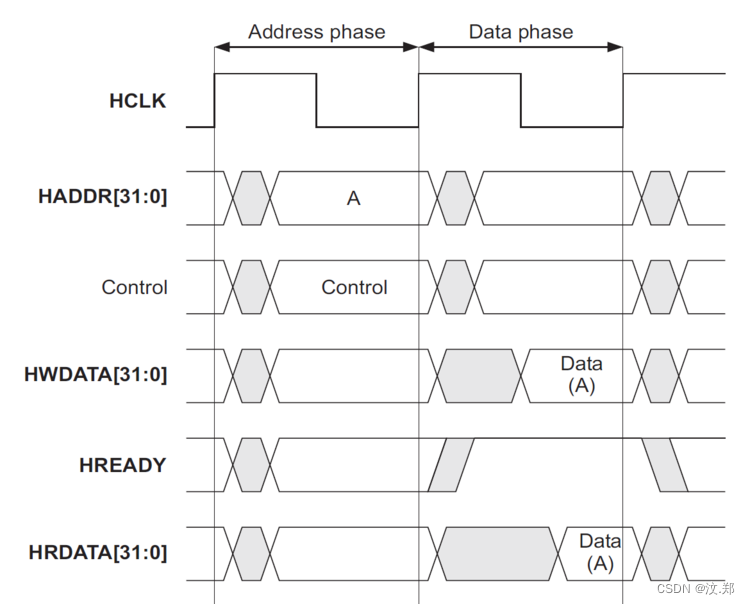

1. 没有等待的读写操作
- master第一个时钟周期发起读写操作，将控制信号及地址信号给到slave；
- 若为写操作，master则在第二拍给出写数据，同时slave将hready拉高代表可以接收数据，则传输结束；注意slave给出hready信号就会给出hresp一系列信号等；

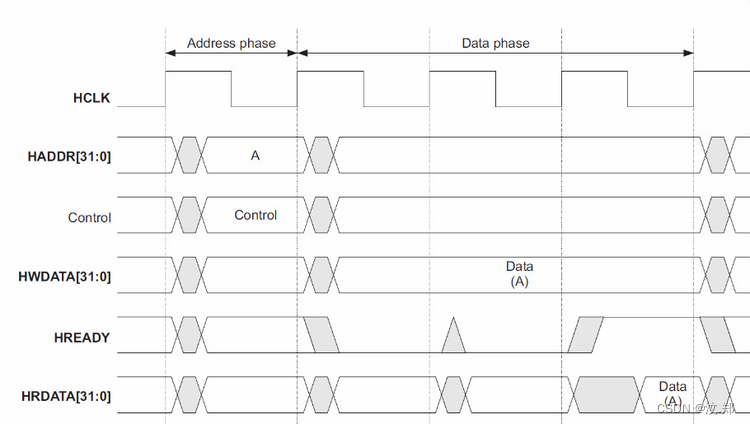

2.有等待的传输
slave可以及时处理master请求，但也可能存在slave太慢不能立即处理的情况。这时需要让master稍微等一等，需要slave插入一些等待的状态。如下图所示，HREADY信号在第二和第三周期拉低，意在告诉master，slave不能立即处理，需要master等待2个周期。在这里需要注意2点：
如果是写操作，master需要在等待期间保持写数据不变，直到本次传输完成；
如果是读操作，slave不需要一开始就给出数据，仅当HREADY拉高后才给出有效数据。

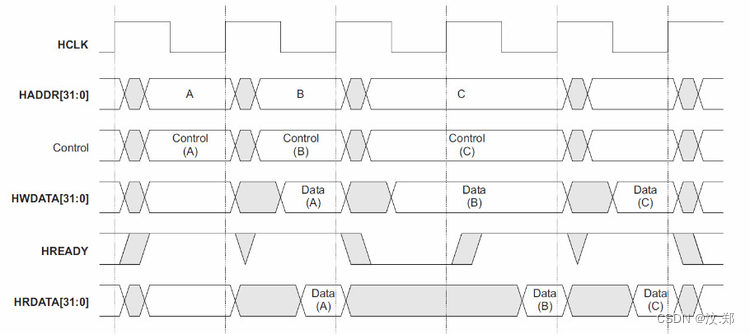

3. 多个流水传输
T1，master传入地址和控制信号，因为是新的burst开始，transfer的类型是NONSEQ；
T2，由于master不能在第二个周期里处理第二拍，所以master使用BUSY transfer来为自己延长一个周期的时间。注意，虽然是延长了一个周期，但是master需要给出第二个transfer的地址和控制信号；
T3，slave采集到了master发来的BUSY，知道master需要等待一拍，所以slave会忽略这个BUSY transfer；
T3，master发起了第二个transfer，因为是同一个burst的第二个transfer，所以transfer的类型是SEQ；
T5，slave将HREADY信号拉低，告诉master需要等待一个周期；
T8时刻完成最后一个transfer。
需要注意的 虽然slave会忽略掉BUSY transfer，但是master也需要给出下一拍的地址和控制信号。
（直接复制过来了，还是建议看看原文哈）
这里每个传输至少两拍，可以流水传输；slave没有等待的话就很顺，有需要等待的话，注意数据在slave没有准备好的情况下，master需要保持相关的数据不动；
3.WRAP4的传输
这里不同的点就是连续了4个传输；
8. hready_out 与 hready_in;
in与out的概念是相对slave来说的,对于slave是一个in信号，还是一个out信号；
- hready_in:总线master侧的信号，用于表示上一笔传输结束，总线准备好开始一次新的传输，主要是用于切换slave时用，让后一个slave（2）的数据始终保持在前一个slave（1）的后面，不会因为slave1的延时导致总线混乱；
- hready_out:总线slave侧信号，表示slave可以接收数据；
一篇不错的文章，作为参考
8.问题求教
这里有几个疑惑希望有大佬可以解答一下：
- 如果已经指定为WRAP4了，那master还需要按SINGLE方式去计算地址给到地址接口么；
- 是不是只有在数据接口足够大的时候才可以配置相关的hsize；如图中数据位宽为32bits，那么我hsize的一个可配置的范围是否只能是0-2；不能再多了？
