基于C语言Win32API窗口实现的物流配送信息管理系统

article/2025/10/8 21:36:11

一、题目

物流配送管理信息系统

二、系统功能模块结构图

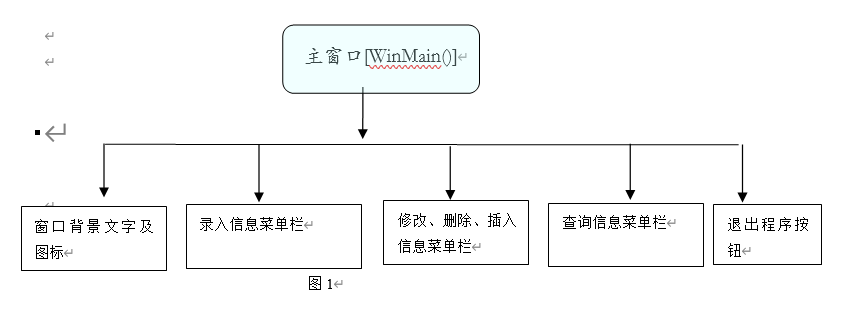

2.1 函数程序模块结构图如图 1 所示：

图 1

2.2 录入子菜单功能结构图如图 2 所示：

图 2

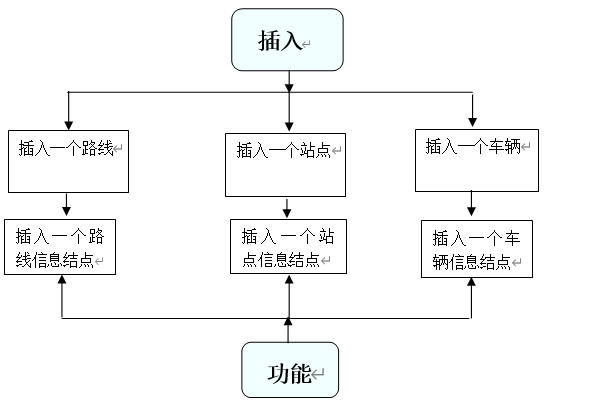

2.3 插入的子菜单的功能结构图如图 3 所示：

图 3

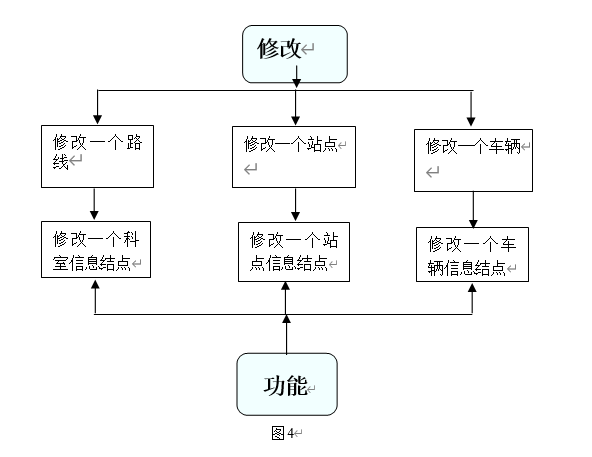

2.4 修改的子菜单的功能结构图如图 4 所示：

2.5 Search 的子菜单的功能结构图如图 5 所示：

2.6 删除的子菜单的功能结构图如图 6 所示

三、数据结构设计及用法说明

3.1 各条链的结点结构定义

、/路线基本信息结点/

typedef struct Route {TCHAR routNum[6];//路线编号TCHAR routName[20];//路线名称int hasStation;//包含的总站点数double howLong;//总公里数double fullTime;//总耗时TCHAR startStation[10];//起始站点编号TCHAR endStation[10];//结束站点编号TCHAR chargePeople[30];//负责人姓名TCHAR chargeTele[8];//负责人办公电话TCHAR chargeMobile[11];//负责人移动电话TCHAR chargeEmail[50];//负责人电子邮箱struct Station* headStation;//站点链表struct Route* nextRoute;//链表next指针
} route,*proute;

、/站点基本信息结点/

typedef struct Station {TCHAR belongRoute[6];//所属路线编号int stationCounter;//站点序号TCHAR stationNum[10];//站点编号TCHAR stationName[50];//站点名称double fromStart;//距离起始站点距离double fromUpper;//距离上一个站点距离double fromUpperTime;//与上一个站点交通耗时double stayTime;//停留时间struct Truck *headTruck;//车辆链表struct Station *nextStation;//链表next指针
} station,*pstation;

、/车辆基本信息结点/

typedef struct Truck {TCHAR truckNum[8];//车辆牌照TCHAR belongRoute[6];//执行的配送路线编号TCHAR driverName[30];//司机姓名TCHAR driverTele[11];//司机移动电话TCHAR belongStation[10];//所属站点编号struct StationLoad {TCHAR loadName[20];//本站点载/卸货种类double loadWeight;//本站点载/卸货重量} load;struct Truck * nextTruck;//链表next指针
} truck,*ptruck;

3.2 十字交叉链表结构图

图 8 物流配送信息管理系统的十字交叉链表

四、程序结构（画流程图）

图 9 程序流程图
图 10 添加流程图
修改、删除、录入、查询功能流程与添加相似，这里不再列出

五、各模块的功能

图各模块功能图

详见

六、试验结果（包括输入数据和输出结果）

6.1 窗口主界面

在这里插入图片描述

6.2 数据录入

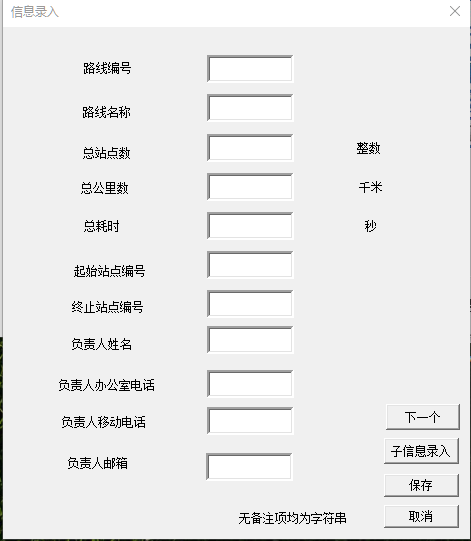

、录入路线信息

、录入站点信息

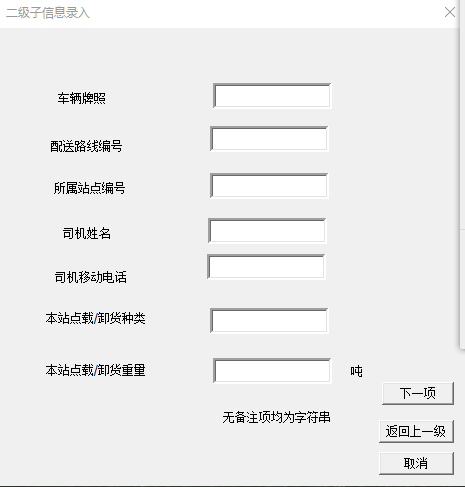

、录入车辆信息

6.3 数据删除

、删除路线

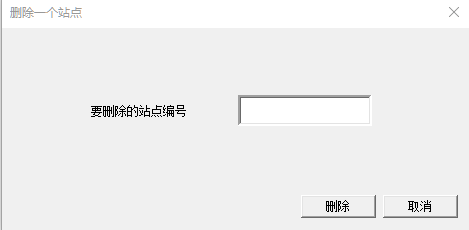

、删除站点

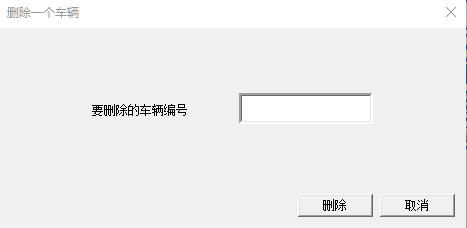

、删除车辆

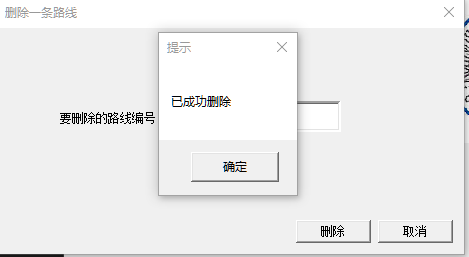

、删除成功

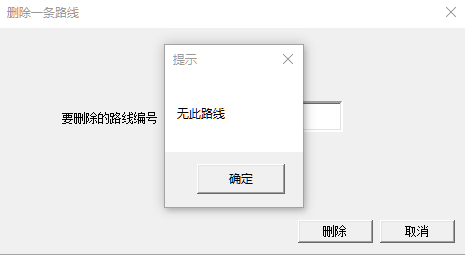

、删除失败

6.4 数据输出

①、输出报表

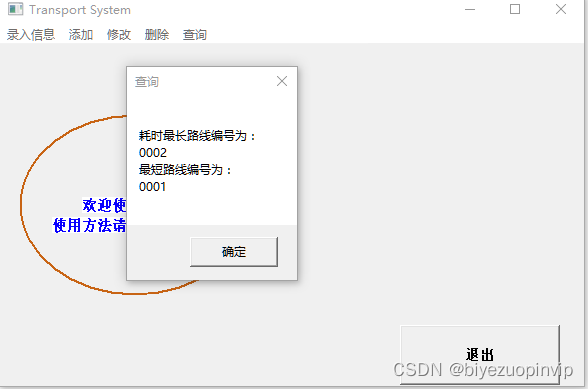

②、查询耗时最长、最短的路线

在这里插入图片描述

③、查询经停某站点的所有路线

更多详细用法请查阅使用指南

七、体会

7.1 我深刻的认识到这个程序的三重十字交叉链表并不难，最难的是如何仅用 c 语言做出图形界面并实现各种功能选项和消息处理。

通过学习一些 WIN32API，我发现 windows 自带一些图形界面 API，但封装十分差，对于每个窗口要写一个相应的响应函数，并在函数中处理捕获到的各种消息，要为按钮、菜单、等控件写相应函数，还要从编辑栏获取用户输入，虽十分繁琐，但代码冗余较多，当熟练后只需复制原有代码并做微小改动即可，总之，虽然 c 语言不适合图形界面开发，但通过这次任务，我也学到了一些 win32 底层 API 的调用。

7.2 编写大型程序首先要做好程序的总体规划。

对于本程序应先确定程序要实现的功能，然后根据功能设计菜单项。先写菜单选择函数，然后只需将要使用的功能函数查到程序的相应位置即可。

八、参考资料

8.1 参考文献：

8.1.1 、曹计昌，卢萍，李开。《C 语言程序设计》。武汉：华中科技大学出版社，2008.

8.2 网络资源：

8.2.2 、win32 开发教学博客

http://blog.csdn.net/tcjiaan/article/details/8497535

九、附录：程序清单及源程序软盘

MainWindow.c （主程序）

MainWindow.h
resource.h

transport1.c（各类功能函数）

transport1.h
