UML建模实验

题目

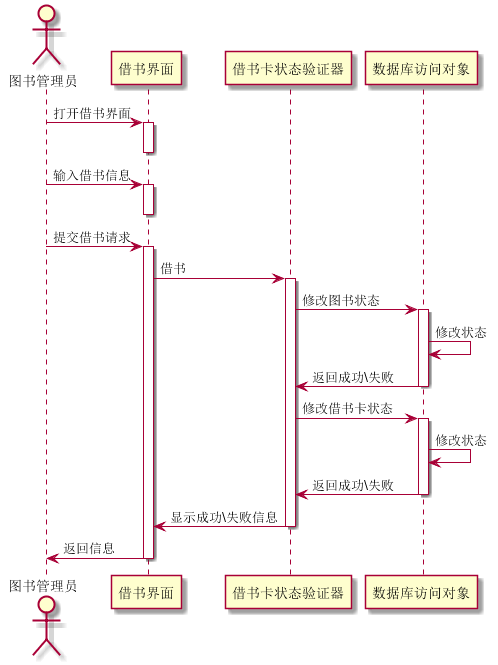

1:根据如下描述绘制类图及顺序图。
图书管理员打开借书界面，输入借书信息并提交借书请求；系统验证借书卡状态，如果该借书卡未借书则记录借书信息且修改图书状态和借书卡状态，并提示借书成功；否则提示借书失败。
2.基于C/S的即使聊天系统登录模块功能描述如下：

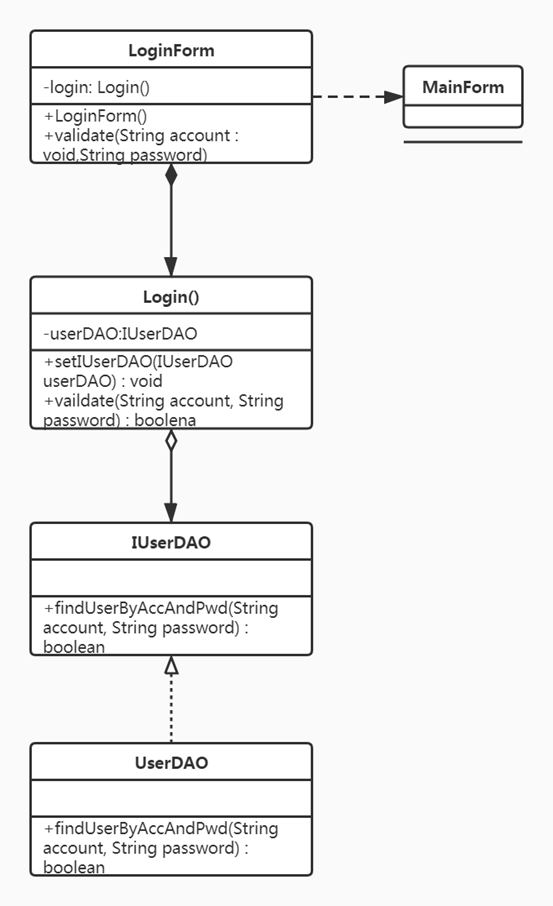

用户通过登录界面（LonginForm）输入账号和密码系统将输入的账号和密码与存储在数据库（User）表中的用户信息进行比较，验证用户输入是否正确，如果输入正确则进入主界面（MainForm）,否则提示“输入错误”。根据以上描述绘制类图。

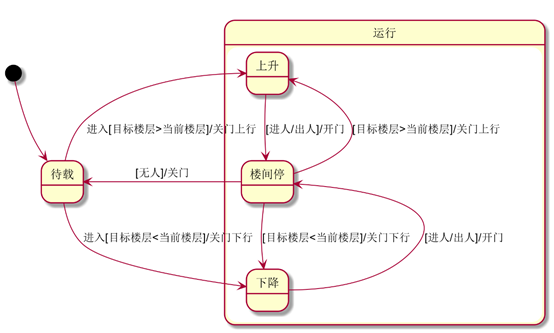

3. 绘制《电梯控制》系统状态转换图。
4.根据以下注册会员内容，绘制顺序图。
内容  说明 
用例编号  01 
用例名称  注册为会员 
用例说明  普通游客登录系统后注册为会员 
参与者  普通游客 
前置条件  普通游客进入注册为会员 
后置条件  普通游客提交的信息与后台系统数据库表中保存的信息一致
基本路径 1、普通会员单机”注册“申请会员账号 
2、经过数据库管理的检测，显示检测成功
3、普通游客输入会员号，单机提交
4、界面显示成功 
扩展路径 根据个人意愿修个人信息，单击保存按钮，系统显示修改成
功。 退出在线状态，单机在线注销按钮。

第一题

第二题

``

第三题

第四题
