一、什么是UML?

UML这三个字母的全称是Unified Modeling Language，直接翻译就是统一建模语言，简单地说就是一种有特殊用途的语言。

二、UML图为什么会分为结构型和行为型两种呢?

顾名思义，结构型的图描述的是某种结构，这种结构在某段时间内应该是稳定的，“静态”的;而结构型的图描述的是某种行为，是“动态”的。

分析系统需求时，我们会面对很多业务概念，它们之间会有某些关系，这些内容可以看成是“静态”的，我们可以利用UML的结构性的图来分析。同时，业务会涉及大量的流程、过程等，这些内容是“动态”的，我们可以用行为型的UML图来分析。

在我们软件设计时，我们需要考虑需要那些类、哪些构件、系统最后怎样部署等，这些内容可以看成是“静态”的，我们可以利用UML的结构型的图来设计。同时，我们也需要考虑软件如何和用户交互，类、构件、模块之间如何联系等“动态”内容，我们可以利用行为型的图来设计。

所谓“静态”和“动态”不是绝对的，下文我们将会进一步介绍结构型的UML和行为型的UML。

三、结构型的UML(Structure Diagram)

1. 类图(Class Diagram)

请看下面这个类图：

图 1.1 某模具系统类图

此图截取自某模具管理系统的业务概念分析图，图中一个一个的矩形就是类，这些类之间有各种线条连接，这些线条表示类之间的关系。类图是分析业务概念的首选，类图可能是使用率最高的UML图。

再看下面这个Person类图，这时软件设计时用到的一个图：

图 1.2 Person类图

该Person类有以下属性(Attribute)：Name(姓名),Sex(性别),Department(部门)等，有以下操作(Operation)：Work(工作)等。类有属性和操作，但用类图分析业务模型时，往往不需要使用操作，如图1.1中的类就只有属性。

Attribute有特性、特征等译法，Operation也称作方法，但本书遵循UML中文术语标准，即Attribute为属性，Operation为操作。

2. 对象图(Object Diagram)

一般情况下只有在软件开发中才会使用到对象图，下面的内容以开发的角度来说明对象图，如果你没有开发经验，阅读起来可能有一点难度。

图1.2中的Person类，用代码实例化如下：

Person person = new Person(); ……

类(Class)实例化后就是对象(Object)，对象person是类Person的实例，上述代码可以用对象图表示如下：

图 1.3 Person类的对象图

对象图和类图的样子很相似，对象是类的实例化，“person : Person”表示对象person是类Person的实例。对象图往往只在需要描述复杂算法时才会使用，画出来的对象图往往不会只有一个对象，该图只画了一个对象，其目的是尽量简化以便读者的理解什么是对象图。

在需求分析工作中基本上不需要使用对象图，从严谨的角度来看某些情况下应该使用对象图，但我往往还是会用类图来处理，这样更加简便而且容易理解。我们将在类图一章再次讲解对象图。

3. 构件图(Component Diagram)

构件图也叫组件图，两个名字均符合UML中文术语标准。

一辆汽车由轮子、发动机等物理部件组成，一个软件往往也是由很多“物理部件”(如：控件、重用构件等)组成的，构件图就是用来描述软件内部物理组成的一种图。下图是某权限构件设计图：

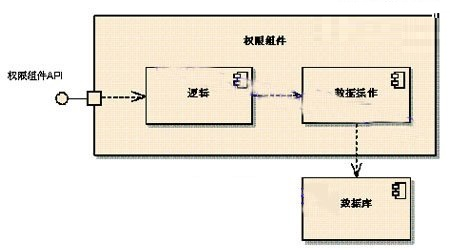

图 1.4 某权限构件设计图

图1.4右上方有这样标志 的矩形表示一个构件，构件可以再包含构件。

软件需求分析工作中，需要用到构件图的情况不是很多，以下情况除外：

1. 待开发的系统需要与第三方的系统、原有系统、某些老系统等交互，这时可用构件图描述交互要求。
2. 客户对软件设计有某些特殊要求，这时可用构件图来描述要求。

构件图有时不会单独使用，还会和部署图一起结合使用。

4. 部署图(Deployment Diagram)

部署图是用来描述系统如何部署、本系统与其他系统是怎样的关系的一种图，如下图：

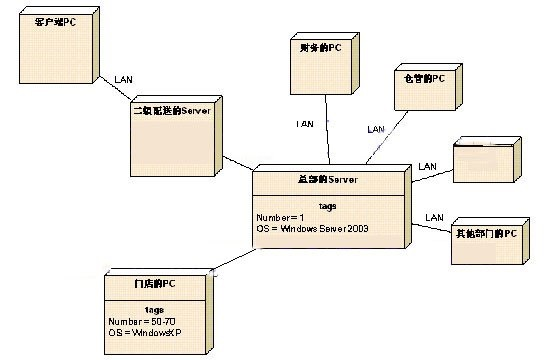

图 1.5 某24小时便利店的管理系统部署图

图中一个个立体的矩形是部署图的“节点”，一个节点表示一个物理的设备，节点之间的线条表示节点间的物理连接关系。

大部分客户都会具备一定的IT基础环境(如具备局域网、一些服务器、某些软件平台等)，软件系统需要基于当前的IT基础环境来规划，这时我们可以使用部署图来做这个规划。

分析系统的需求，不能忽略系统架构、部署、IT架构等方面的要求，我们要基于客户当前的IT基础环境，做一个最符合客户利益的规划。

要活用构件图、部署图来分析需求，需要具备一定的IT基础架构知识和软件设计知识，如果你还不具备相关知识，那么可以考虑抓紧补充相关知识。不过需求分析工作更多的还是分析业务，提炼功能性需求，这部分工作能做好是相当不容易的事情。对于技术方面的非功能性需求分析，可交由有技术背景的专业人士负责。

5. 包图(Package Diagram)

Package有“打包”的意思，包图的主要用途是“打包”类图。用类图描述业务概念时，很多时候会因为业务类太多，而导致类图非常庞大，不利于阅读，这时可以将某些类放入“包”中，通过包图来组织业务概念图。

下图是包图的一个示例：

图 1.6 包图

图中好像文件夹样子的就是一个“包”，包之间的线条表示包之间的关系。

四、行为型的UML(Behavior Diagram)

活动图、状态机图、顺序图处于三种不同的角度来描述流程，是分析业务流程的三种不同利器，下面将会逐一说明。

1. 活动图(Activity Diagram)

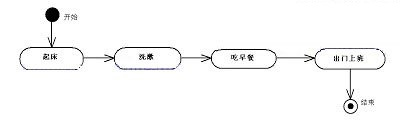

图 1.7 起床到出门上班的活动图

活动图中的一个圆边框框表示一个“活动”，多个活动之间的带箭头线条表示活动的先后顺序，该图只是表达了一个顺序流程，活动图还可以表达分支结构。如果你以前曾学过流程图的话，你会发现活动图和流程图很相似。活动图可能是三种能表示流程的UML图中最接近我们思维习惯的一种，下面来学习另外两种能表达流程的图。

2. 状态机图(State Machine Diagram)

状态机图又叫状态图，但状态图这个译名并没有译出Machine的意思。

状态机图从某个物品的状态是如何变化的角度来展示流程，下图某请假条审批流程：

图 1.8 请假处理流程

整个请假审批流程是围绕“请假条”这个物体进行的，随着不同的审批阶段，请假条具备不同的状态。我们分析业务流程时会发现很多流程其实是围绕某个物品进行的，这时可考虑使用状态机图。

3. 顺序图(Sequence Diagram)

你去餐厅吃饭，向服务员点餐到服务员送菜上来，这个过程用顺序图可表示如下：

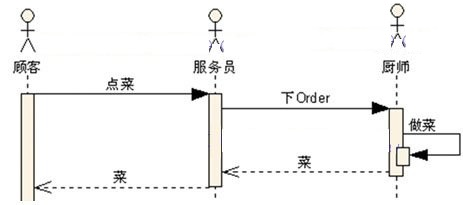

图 1.9 点菜的顺序图

该图有三个“小人”，每个“小人”下面的文字说明(如：顾客)表示其代表的角色。角色与角色之间有一些线条链接，表示角色之间是如何交互的。该图表示的意思是：顾客向服务员点菜后，服务员将点菜信息传递给厨师，然后厨师做菜，最后再由服务员送菜给你。

点菜过程涉及几个环节，每个环节均由不同的角色来负责，如果遇到类似的情况，你可以考虑使用顺序图来分析。用顺序图来分析的好处是能清晰表达整个过程所参与的角色，角色与角色之间的关系，各角色是如何被卷入这个过程当中的。

4. 通信图(Communication Diagram)

通信图是顺序图的另外一种画法，点菜的顺序图，如果用通信图来画可表示如下：

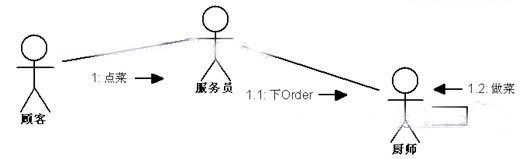

图 1.10 点菜的通信图

三个“小人”分表表示三种角色：顾客、服务员、厨师;角色之间有直线联系表示他们之间有关系;带序号的文字和箭头，表示角色之间传递的信息。

顺序图更强调先后顺序，通信图更强调相互之间的关系。我觉得顺序图实用性更好一点，比通信图能表达更多的信息，更容易读懂，在需求分析工作中我基本不会使用通信图。

5. 用例图(Use Case Diagram)

下图是用例图的示意图：

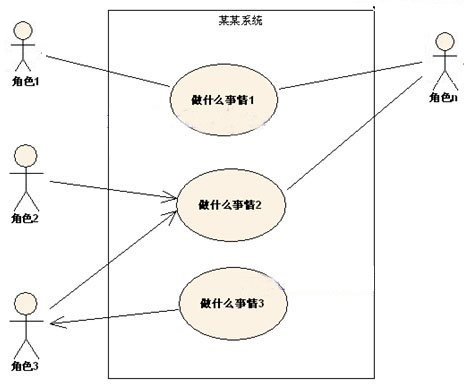

图 1.11 用例图

用例图表达的是什么角色通过软件系统能做什么事情，我们可以使用用例图系统地表达软件系统的绝大部分需求。

6. 时序图(Timing Diagram)

时序图也叫时间图，时序图是UML中文术语标准的说法，而时间图不是标准的说法。
时序图是表示某东西的状态随时间变化而变化的一种图，参见下图：

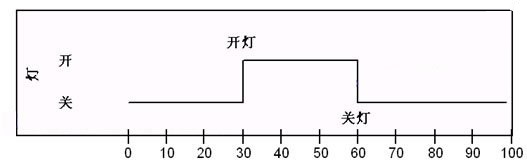

图 1.12 灯的开关状态随时间变化图

此图表示在0秒到30秒，灯的状态是关的，30-60秒灯的状态为开，60秒后状态为关。

五、UML建模表总结

下面通过这个表格来总结一下我在需求分析工作中应用各种UML图的情况：

表 1.1 各种UML图实际应用情况

六、如何学好UML?

1. UML的认识误区

误区一：认为UML主要用于软件设计。

前面的文章你可以看到，UML除了用于软件设计，还能用于需求分析，而本书就是专门来说明如何在需求分析工作中活用UML的。

误区二：客户无法理解UML，在需求分析中应用UML实际意义不大。

我还不熟悉UML时，确实也有这样的怀疑，而实际工作中发现UML恰恰成为与客户沟通的良好桥梁!UML其实不难读懂，只要稍加解释客户马上就能读懂。我在所有的项目需求分析工作中，都直接使用UML图与客户沟通，并且给客户签署的需求规格说明书中含有大量的UML图。

UML能直观、形象、严谨地描述出业务概念、业务流程、客户的期望和需求，只要稍加引导客户，客户将会很容易读懂UML，甚至会主动使用UML与项目组交流。我曾经遇到过客户向我们索要画UML图的工具，客户见识过UML的威力后，也想在自己实际工作中使用。

误区三：认为UML语法繁杂，难以学习和应用。

在实际工作中，其实经常需要用到的UML语法并不多，而且很容易掌握。当我们在需求分析方面应用UML时，需要掌握的语法更少(在软件设计方面应用UML时需要掌握稍多一点的语法)。“二八原则”在这里完全适用，我们经常用到的UML语法，其实只占全部语法的20%，而本书将会重点介绍实用性强的UML语法。

误区四：UML用途不大。

很多人推崇UML，但也有不少人士不太认可UML。不认可的原因主要是因为一些人士学习UML后，发现在实际工作中发挥的作用并不是很大，有时候不用UML效果更好。

我不敢说UML能帮助我们解决所有问题，至少从我的多年使用经验上来说，UML对于提升我的需求分析能力帮助还是很大的。有人之所以感觉UML不太好用，我觉得原因还是只掌握了UML的形而没有领会UML的神。UML的常用语法可能几天就能学会了，而要真正做到“thinking in UML”却没有这么容易，需要长期的锻炼。

2. 要用好UML，你需要在平时多多培养下面的能力

1. 书面表达能力。

2. 归纳总结能力。

3. “面向对象”的思维能力和抽象能力。
