（一）实验目的要求
1. 了解UML的特点
2. 熟悉掌握UML中各类图的画法
（二）实验材料和仪器设备
1. PC机
2.UML绘图环境
（三）实验内容
1. 网上书店：注册的客户可以使用系统下订单、结账、给书籍评分、和卖二手书籍给其他客户。在进行这些操作之前，客户必须先使用用户名和密码来登录系统。
画出网上书店系统的用例图，考虑使用include和extend。
提示：客户下订单、给书籍评分、卖二手书籍之前需要先登录；客户下订单之后结账。
操作提示：利用process on 来绘制用例图。单击 “新建”选择“UML”找到“UML用例图”。

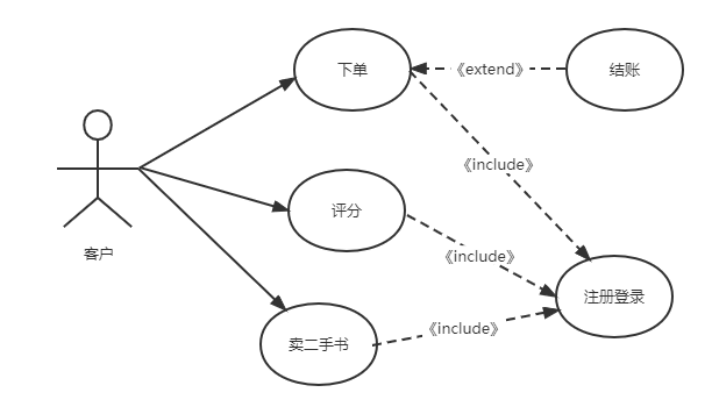

网上书店用例图
2. 某高校有一组织，内有多名学生，学生可以是在校生或毕业生。教师和教授属于不同级别的教员，一名教师助理可以协助一名教师和一名教授，一名教师只能有一名教师助理，一名教授可以有多名教师助理，教师助理可以是毕业生。画出类图，类中属性和操作暂不描述，重点画出类之间的关系。
操作提示：在process on中，单击 “新建”选择“UML” 找到“UML类图”来画。
人际关系类图

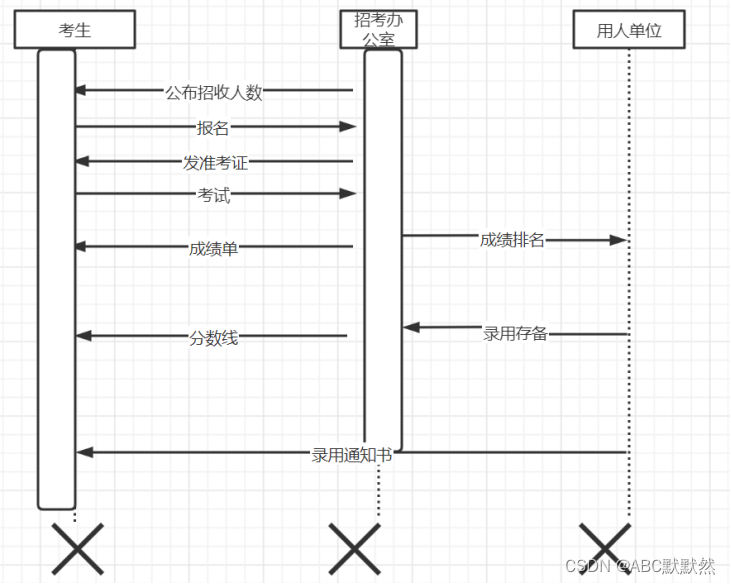

3. 某市进行招考公务员工作，分行政、法律、财经三个专业。市人事局公布所有用人单位招收各专业的人数，考生报名，招考办公室发放准考证。考试结束后，招考办公室发放考试成绩单，公布录取分数线，针对每个专业，分别将考生按总分从高到低进行排序。用人单位根据排序名单录用，发放录用通知书给考生，并给招考办公室留存备查。请根据以上情况进行分析，画出顺序图。
操作提示：在process on中，单击 “新建”选择“UML” 找到“UML时序图”来画

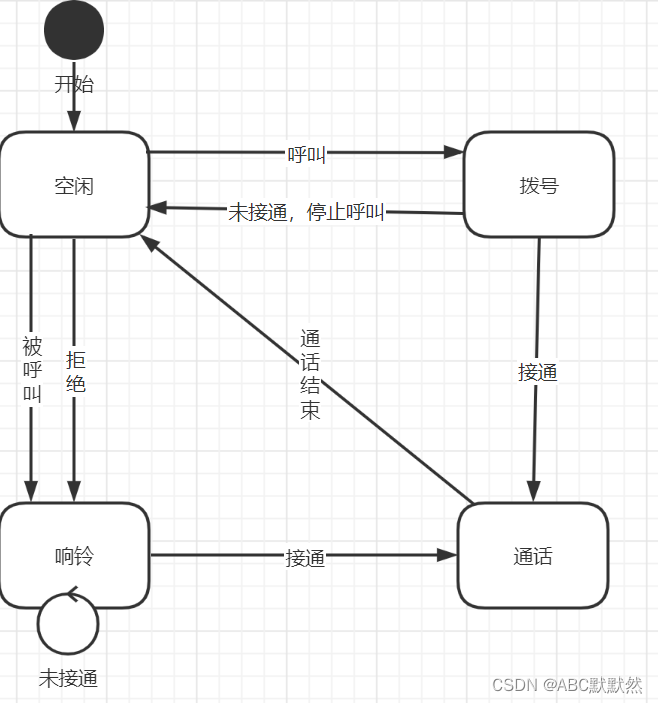

4.当手机开机时，它处于空闲状态，当用户使用电话呼叫某人时，手机进入拨号状态。如果呼叫成功，即电话接通，手机就处于通话状态;如果呼叫不成功，例如对方线路有问题，关机 、拒绝接听。这时手机停止呼叫，重新进入空闲状态，手机进入空闲状态下被呼叫，手机进入响铃状态，如果用户接听电话，手机处于通话状态；如果用户未做出任何反应，可能他没有听见铃声，手机一直处于响铃状态，如果用户拒绝来电，手机回到空闲状态。请画出状态图。
操作提示：在process on中，单击 “新建”选择“UML” 找到“UML状态图/活动图”。
5.某学校领书的工作流程为：学生班长填写领书单，班主任审查后签名，然后班长拿领书单到书库领书。书库保管员审查领书单是否有班主任签名，填写是否正确等，不正确的领书单退回给班长；如果填写正确则给予领书并修改库存清单；当某书的库存量低于临界值时，登记需订书的信息。每天下班前为采购部门提供一张订书单。用活动图来描述领书的过程。
操作提示：在process on中，单击 “新建”选择“UML” 找到“UML状态图/活动图”
