2018第八届至2022年第十三届蓝桥杯单片机开放与设计省赛客观题及简解整理

前言：

        由于本人马上要参加第十四届蓝桥杯单片机设计与开发的省赛了，在对客观题复习两轮后，发现效率是比较低的，因此整理了2018至2022年的省赛客观题，将大概的考点划分三部分，这样可以更加系统的复习其内容。

        现在把整理的这份内容分享给各位同学，本篇内容的解析是基于小蜜蜂老师的文章，但是进行了一些简化以及加上了一些个人常用的方法，希望可以帮助到一起参加蓝桥杯的同学。

        但最重要的是大家要学会懂得原理以及如何正确的查找STC15的手册，最后祝大家旗开得胜，比赛顺利!!

注释：

带P的解析为同类型知识点，可查看相同带P编号的解析，例如：P1解析；

每道题后都标注着第几届第几题，例如：十三.1。

目录

单片机类

//-------------//51单片机

//-------------//IAP15F2K61S2单片机

//-------------//C51

//-------------//其他

数字电路类

模拟电路类

//-------------//运算放大器

//-------------//二极管

//-------------//放大电路

//-------------//桥式整流

//-------------//其他

单片机类

//-------------//51单片机

MCS-51单片机在同一优先级的中断源，同时申请中断时，单片机首先应下列那个中断源的请求（ D ）。八.6

A. 串口中断                  B. 定时器 0 中断

C. 定时器 1 中断          D. 外部中断 0

解析：查手册P454可知，外部中断 0 优先级最高。

8051 单片机的 P0 口，当使用外部存储器时它是一个( D )。八.7

A. 传输高 8 位地址口

B. 传输低 8 位地址口

C. 传输高 8 位数据口

D. 传输低 8 位地址/数据口

P2解析：P2口可传输高 8 位地址，P0口可传输低 8 位地址/8 位数据。

当 MCS-51访问片外的存储器时，其低8位地址由 P0  口提供，高8位地址由 P2  口提供，8位数据由  P0  口提供。九.1

解析：可看P2解析。

当由 MCS-51单片机构成的系统正常工作后，在RST引脚附加一个高  电平，并至少维持    2  个机器周期可令系统复位，复位后各IO 口为高  电平。九.2

解析：查手册P231可知，为了保证单片机进行可靠的复位，在 RST 引脚上拉高并维持至少24个时钟，即必须维持 2 个机器周期（1个机器周期为12个时钟）以上的高电平。

关于 MCS-51 单片机，以下说法中错误的有（ B D ）。九.10

A. 单片机数据存储器和程序存储器扩展到最大范围是一样的。

B. 串口数据发送和接收缓冲器均为 SBUF，不能够同时发送和接收数据。

C. 为消除按键产生的抖动，可以采用软件和硬件两种办法。

D. 单片机上电复位后，片内数据存储器的内容均为 00H。

解析：在 MCS-51 单片机中，串行接口中有两个缓冲寄存器 SBUF，一个是发送寄存器，一个是接收寄存器，两者的字节地址均为99H，但在物理结构上是完全独立的，可以同时发生数据和接收数据。

上电复位作为一种冷启动，片内数据存储器为随机值，特殊功能寄存器为固定值，

其中 P0~P3 的值为 FFH，相当于各个 IO 端口为高电平，堆栈指针SP 的值为 07H，其他的值为 00H。

当 MSC-51 单片机扩展外部存储器时，P2 口可作为（ C ）。十.2

A. 8 位数据输入口          B. 8 位数据输出口

C. 输出高 8 位地址         D. 输出低 8 位地址

解析：可看P2解析。

MCS-51 系列单片机寄存器 PC 中存放的是（ D ）。十一.10

A. 当前正在执行的指令。

B. 当前正在执行的指令地址。

C. 下一条要执行的指令。

D. 下一条要执行的指令地址。

解析：PC--program counter程序计数器是用于存放下一条指令所在单元的地址的地方。

MCS-51 单片机外部中断的中断请求标志是（ B ）。十二..1

A. ET1          B. IE1          C. TF1          D. IT1

解析：查手册P448可知，IE1为外部中断1请求标志位。

某存储芯片的地址线为 12 根，数据线 16 根，它的存储容量为（ D ）。十.4

A. 1KB          B. 2KB          C. 4KB          D. 8KB

解析：存储器的存储容量应该为：存储单元的容量×寻址范围的大小

即：16bit × 2^12 = 65536bit ≈ 8KByte。

单片机系统中存储一个 16X16 的汉字点阵信息，需要（ C ）个字节。十一.9

A. 16          B. 64          C. 32          D. 256

解析：一个点==1bit，（16×16）/8 = 32字节。

串口通信中用于描述通信速度的波特单位是（ B ）。十二.2

A. 字节/秒          B. 位/秒

C. 帧/秒 D. 字/秒

解析：波特率是指串口每秒钟传输的位数。

超声波传感器能够将声波信号转换为电信号，利用了（ D ）。十三.2

A. 光电效应 B. 热电效应

C. 霍尔效应         D. 压电效应

解析：跟光、热、磁没有关系，所以排除ABC。

//-------------//IAP15F2K61S2单片机

IAP15F2K61S2 单片机的定时器0具有 4 种工作模式，当采用外部12MHz晶振时，定时器最大定时长度为 65536 us。八.1

解析：查手册P486可知，定时器0有 4 种工作模式，最大可选16位定时器，

即2^16 us=65536us。

关于单片机，下列哪些说法是错误的（ A D ）。八.10

A. IAP15F2K61S2 单片机复位后，P0～P3 口状态为低电平。

B. 具有 PWM 功能的单片机可通过滤波器实现 DAC 功能。

C. IAP15F2K61S2 可以使用内部 RC 振荡器，也可以使用外部晶振工作。

D. 所有单片机的程序下载都需要冷启动过程。

解析：IAP15F2K61S2 单片机复位后，P0～P3 口状态为准双向/弱上拉模式。

不是所有单片机的程序下载都需要冷启动的。

IAP15F2K61S2 单片机内部有（）个定时/计数器，工作模式最少的是（ B ）。十.3

A. 3，定时器 0         B. 3，定时器 2

C. 4，定时器 1         D. 4，定时器 2

解析：查手册P32可知，共有3个定时器，定时器0、1都有四种模式

查手册P32可知，定时器2只有一种工作模式。

在 IAP15F2K61S2 单片机中，下列寄存器与定时器工作模式配置无关的是（ A B C D ）。十.6

A. AUXR B. SCON

C. TCON          D. PCON

解析：定时器 0 和定时器 1 的工作模式寄存器是 TMOD，

定时器2只有 1 种工作模式，不需要配置。

下列说法中正确的是（ A B D ）。十.10

A. IAP15F2K61S2 单片机可以通过串口实现在线仿真功能。

B. 单片机竞赛板在 IO 和 MM 模式下，均可实现对数码管和 LED 指示灯的分别操作，互不影响。

C. 对 DS1302 进行单字节写操作时，数据在时钟线 SCLK 下降沿写入 DS1302。

D. I2C 总线的启动信号和停止信号，只能由主器件发起。

解析：对 DS1302 进行单字节操作时，

数据在时钟线 SCLK 的上升沿写入，在时钟线 SCLK 的下降沿读出。

关于 IAP15F2K61S2 单片机，以下说法中正确的有（ A C ）。十二.8

A. 主时钟可以是内部 R/C 时钟，也可以是外部晶体产生的时钟。

B. 提供 14 个中断源请求，所有中断源均具有 2 个中断优先级。

C. 具有 2 个串行通信端口，每个端口均可以同时收、发数据。

D. 2K SRAM，最高运行主频 24MHz。

解析：查手册P438可知，有四个中断源是最低优先级。

查手册P22可知，最高运行主频为35MHz。

5V 供电的情况下，使用 IAP15F2K61S2 的 AD 功能，配置 ADRJ 位为 0，当 ADC_RES 寄存器值为 30H，ADC_RESL 寄存器值为 03H 时，AD 转换的结果应为（ A D ）。十二.10

A. 0.93V B. 3.98V

C. 2.02V           D. 0.95V

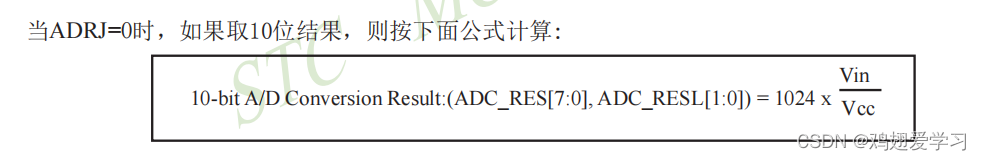

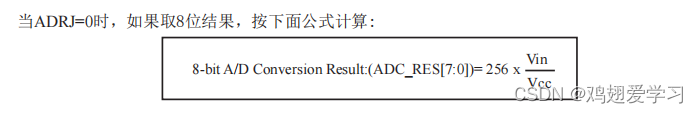

解析：查手册P747可了解具体解法，

若取的是8位结果 ,30H == 0011 0000转为十进制 16*3=48

则该 AD 转换结果对应的电压值为：48*(5/256)=0.9375V= 0.93V。

若取的是10位结果

30H 03H == 0011 0000 11转为16进制位 C3H 再转为十进制 16*12+3=195

则该 AD 转换结果对应的电压值为：195*(5/1024)=0.95214V= 0.95V。

IAP15F2K61S2单片机的UART1可以通过以下哪些外设作为波特率发生器（ B C ）。十三.1

A. 定时器0         B．定时器1         C．定时器2         D. 独立波特率发生器

解析：查手册P612可知，当S1ST2分别为0、1时，

定时器1、定时器2可作为串口1的波特率发生器。

以下关于IAP15F2K61S2单片机的说法中正确的是（ A B C ）。十三.10

A．所有IO口都具有4种工作模式。

B．支持7种寻址方式。C．支持7种复位方式。

D．提供了8个AD输入通道，12位AD转换精度。

解析：查手册P22可知，只有10位AD转换精度。

查手册P351可知，指令系统有7种寻址方式。

查手册P231可知，支持7种复位方式。

//-------------//C51

使用 Keil uVision 编写 51 单片机的 C 程序时，若定义一个变量 x，并由编译器将其分配到外部 RAM 中，应定义( D )语句。八.9

A. code  unsigned char x;

B. pdata unsigned char x;

C. idata unsigned char x;

D. xdata unsigned char x;

P1解析：code：程序存储器。

pdata：分页寻址的内部数据存储器。

idata：间接寻址的内部数据存储器。

xdata：外部数据存储器。

下列哪个 C51 关键字能够将数据存储在程序存储器中（ D ）。九.4

A. xdata B. idata

C. bdata         D. code

解析：可看P1解析。

在 C51 中以下哪种数据类型能够表达的数值最大（ D ）。九.8

A. char          B. long          C. int          D. float

解析：char：1 个字节。 int：2 个字节。

long 和 float 均为 4 个字节，但范围不同。

long：-2^31～2^31-1

float：1.75494E-38～3.402823E+38。

下列关于 do-while 语句的说法正确的是（ B ）。十二.6

A. 可能一次都不执行

B. 至少执行一次

C. 先判断条件，再执行循环体

D. 以上说法均不正确

解析：先执行循环体，再判断条件；

至少会执行一次循环体。

下列语句中，可以实现单片机P42引脚状态翻转的是（ A C ）。十三.5

A. P42=~P42         B. !P42

C. P4^=4 D. P4&=(1<<2）

解析：A和B的区别在于都进行了翻转但B没有赋值，

C 采用异或，下次进入时翻转，

D P42保持原状,其他位被清零了。

C51中，访问速度最快的是（ A ）。十三.7

A. data         B.idata          C.xdata         D.pdata

解析：data:访问可直接寻址的片内存储器，即内部RAM，占前128字节(Ox00~Ox7F)，

它采用直接寻址方式，对变量访问最快。

idata:使用寄存器作为指针来进行间接寻址，一般常用来存放比较频繁的变量。

xdata:访问外部数据存储器，即外部RAM，大小64K(Ox0000~OxFFFF)，采用间接寻址。

pdata:访问当前页面内的外部拓展RAM，按页访问，每一页256字节。

//-------------//其他

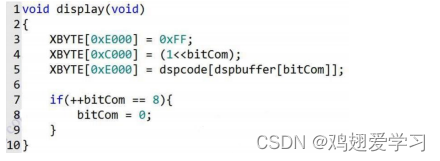

数据管动态扫描的程序设计一般需要“消隐”动作，才能保证显示效果清晰，下面基于 CT107D 竞赛板的数据管显示代码片段中第（ A ）行是用来实现“消隐”功能的。八.8

A.第 3 行         B.第 4 行

C.第 5 行         D.第 8 行

解析：存储器映射编程--第3行XBYTE[0xC00]选中数码管--

在显示下一位数字之前，把该位数码管关闭。

在进行串行通信时，若两机的发送与接收可以同时进行，则称之为（ A ）。十一.5

A.全双工 B. 半双工

C. 单工                  D. 以上均不正确

P5解析：单工：只能有一个传输方向，要么是发送，要么是接收。

半双工：有两个传输方向，但发送和接收不能同时进行，某一时刻只能选择其中一个。

全双工：有两个传输方向，发送和接收可同时进行，互不影响。

程序以（ D ）形式存放在程序存储器中。十一.6

A. C 源文件 B. 汇编程序

C. BCD 编码          D. 二进制编码

解析：用 C 语言编写的程序，通过编译器进行编译，生产二进制代码，烧写到芯片中，

相当于程序以二进制编码的形式存放在程序存储器中。

下列属于差分方式传输的选项是（ A C ）。十三.6

A. USB B. RS232

C. RS485         D.1-Wire

全双工串行通信是指（ B ）。十三.9

A.设计有数据发送和数据接收引脚。

B.发送与接收不互相制约。

C.设计有两条数据传输线。

D.通讯模式和速度可编程、可配置。

解析：可看P5解析。

数字电路类

逻辑表达式 F=AB + BC + ABCD +B 的最简式为（ C ）。八.5

A.C+D          B. C          C. B+C          D. A+C

解析：表达式并项后： F=B+BC；消除冗余因子后： F=B+C。

已知如图所示共阴数码管，令数码管显示‘ F ’的编码是（ B ）。九.6

A.0xC8          B. 0x71          C. 0xD9          D. 0xE2

解析：对于共阴数码管，高电平点亮相应的段码：

DP-G-F-E-D-C-B-A，即0111 0001，0x71。

与 A+B+C 相等的表达式为（ B ）。十二.4

解析：取非互相约掉，符号再翻转；也可以用代入法。

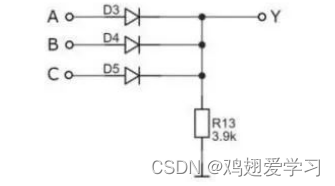

下列表达式中与电路图相符的是（ A ）。十三.4

A.Y=A+B+C         B.Y=C·(A+B)

C.Y=A·B·C D.Y=A·B+C

解析：在ABC三个二极管任意为1时，二极管都可以导通，且Y也为1。

那么ABC三个输入与Y输出的关系为逻辑或。

设计一位 8421 码计数器至少需要（ B ）个触发器。九.5

A.3          B. 4          C. 5          D. 8

解析：一位 8421 码计数器的计数范围是 0～F，即16，2的4次方。

能够实现线与功能的门电路是（ D ）。八.4

A.与非门         B. 或非门          C. 抑或门          D. OC 门

解析：凡是 OC 门的门电路都可以实现“线与”逻辑。

三态门的输出状态包括（ A B D ）。十三.3

A.高电平 B. 低电平

C. 模拟输出            D. 高阻态

将三角波转换为矩形波，需选用（ D ）。十.5

A. 多谐振荡器 B. 双稳态触发器

C. 单稳态触发器         D. 施密特触发器

解析：多谐振荡器--是一种能产生矩形波的自激振荡器，也称矩形波发生器。

双稳态触发器--是一种具有记忆功能的逻辑单元电路。它有两个稳定的工作状态，在外加信号触发下，电路可从一种稳定的工作状态转换到另外一种稳定的工作状态。

单稳态触发器--只有一个稳定状态，一个暂稳态。在外加脉冲的作用下，单稳触发器可从一个稳定状态翻转到一个暂稳态。

施密特触发器--有两个稳定状态，当输入信号达到某一电压值时，输出电压会发生变化，其状态由输入信号的电位维持，可以将三角波、正弦波、周期性波等变成矩形波。

下列哪个电路不是时序逻辑电路（ C ）。十二.5

A.计数器 B. 寄存器

C. 译码器 D. 触发器

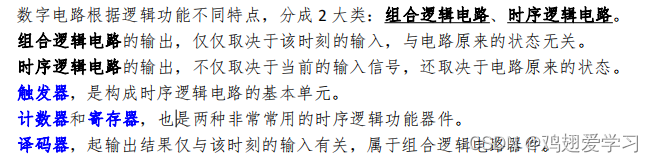

解析：小蜜蜂老师解析的非常详细！！

模拟电路类

//-------------//运算放大器

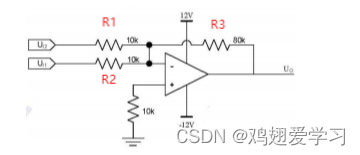

电路如下图所示，其输入电压 UI1、UI2分别为 0.1V 和 0.2V，试计算出输出电压 U0 的值为    -2.4  V。八.2

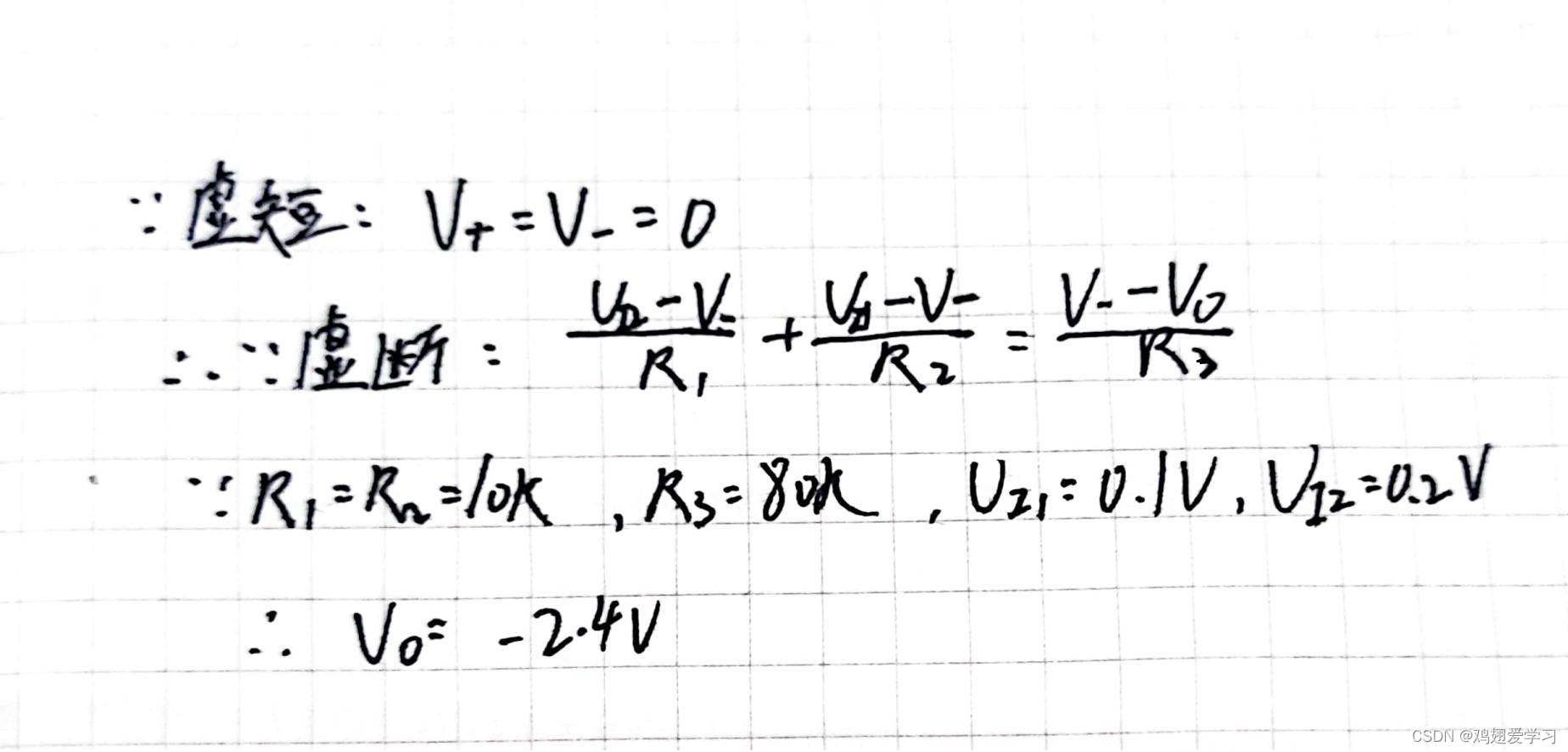

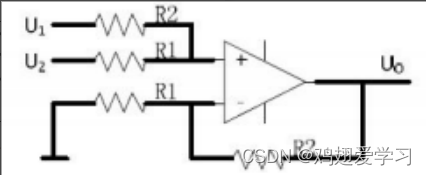

P3解析：运算放大器--反相比例加法器

电路原理图如下图所示，以下哪个选项能够正确表达输入与输出之间的关系（ B ）。九.9

A. U0=U1+U2*R1/R2       B. U0=U1+U2*R2/R1

C. U0=U1*R2/R1+U2       D. U0=U1*R1/R2+U2

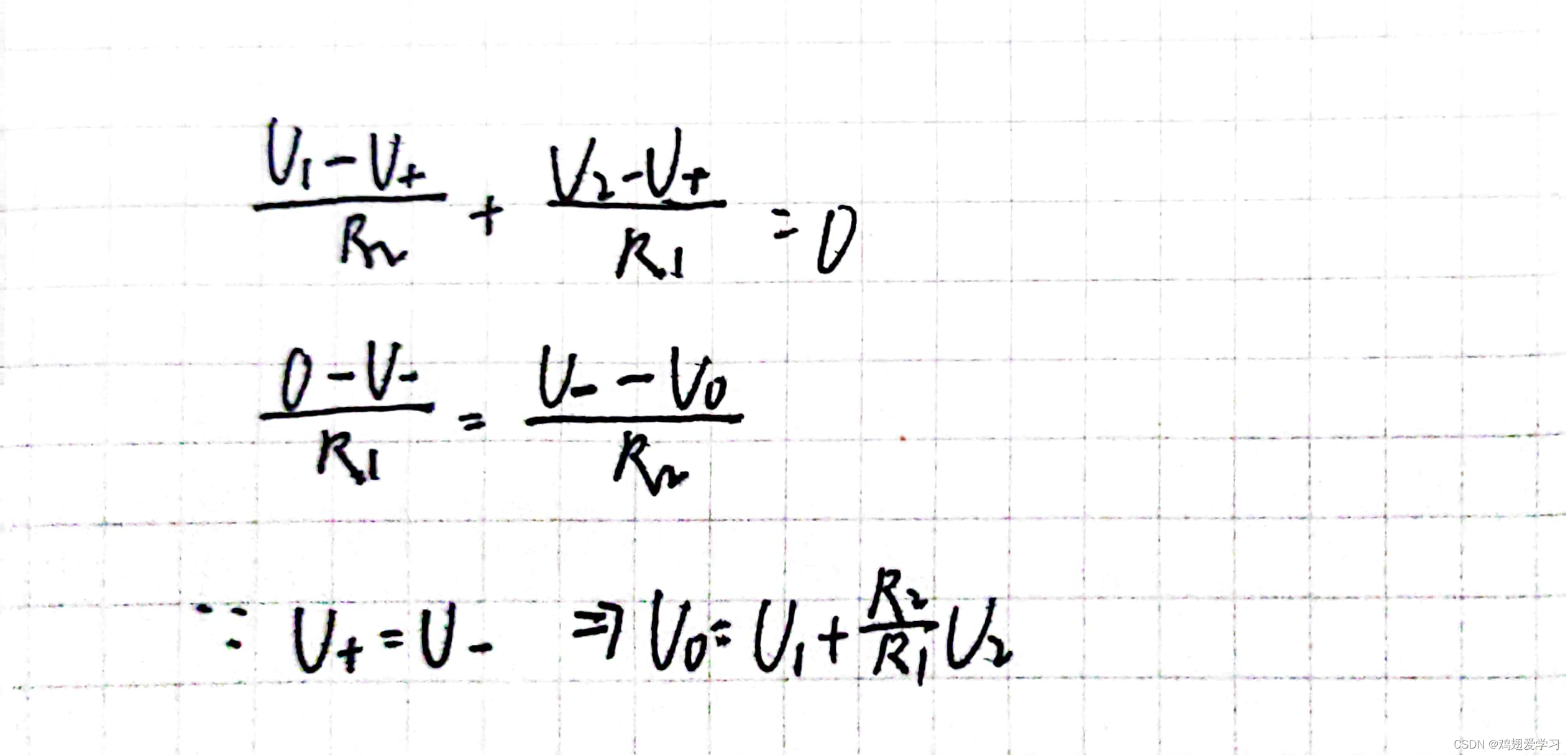

P4解析：运算放大器--正相比例加法器

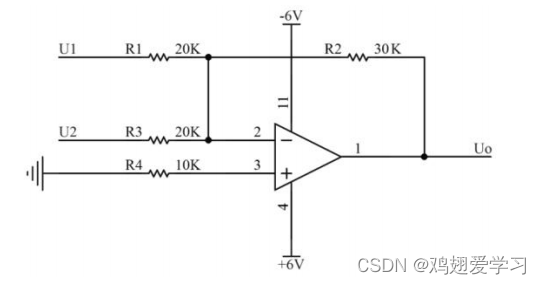

电路如下图所示，输入电压 U1 = 0.4V，U2 = 0.8V，计算输出电压 U0 的值为（ D ）。十.9

A. 1.2V         B. -1.2V           C. -6V            D. -1.8V

解析：可看P3解析。

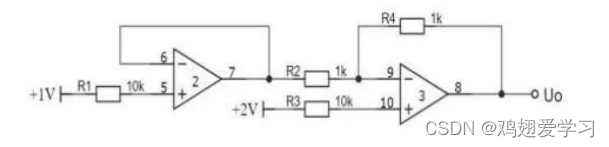

由理想运算放大器构成的电路如下图所示，其输出电压Uo为（ D ）。十三.8

A.1V         B.2V          C.-2V         D. 3V

解析：可看P2、3解析。

//-------------//二极管

当温度升高时，二极管的反向饱和电流将（ A ）。九.3

A.增大                  B. 减小

C. 保持不变          D. 与温度没有直接关系

解析：二极管的反向饱和电流由二极管中少子的漂移运动产生。

温度越高，参与漂移运动的少子就越多，反向饱和电流就越大。

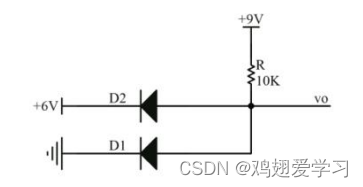

如下图所示的电路图，若二极管的导通电压为0.7V，可求得输出电压 V0 为（ B ）。十.1

A. 9V          B. 0.7V           C. 6.7V          D. 0.35V

解析：压降大的先导通，D1导通，相当于导线，电压为0.7V。

//-------------//放大电路

放大电路在负载开路时的输出为 0.4V，接入 3K 的电阻负载后，输出的电压降为 0.3V，则该放大电路的输出电阻为（ D ）。十.7

A. 10K          B. 2K          C. 3K          D. 1K

解析：输出电阻与负载电阻是串联的，流过负载电阻的电流与流过输出电阻的电流相同。

流过负载电阻的电流为：0.3V / 3K = 0.1mA。

根据欧姆定律，输出电阻的大小为：（0.4V - 0.3V）/ 0.1mA = 1K。

某放大电路中使用的三极管的极限参数为 PCM = 100mW，ICM = 20mA，U(BR)CEO = 15V。以下哪些情况下，三极管不能正常工作（ B C ）。十.8

A. UCE = 3V，IC = 15mA

B. UCE = 3V，IC = 40mA

C. UCE = 6V，IC = 20mA

D. UCE = 9V，IC = 10mA

解析：ICM是集电极最大允许电路，PCM是集电极最大允许耗散功率，不能超过这两个参数。

多级放大电路中，既能放大直流信号，又能放大交流信号的是（ C ）方式。十一.1

A.阻容耦合 B. 变压器耦合

C. 直接耦合          D. 光电耦合

解析：阻容耦合，只通交流，不通直流。

变压器耦合，只通交流，不通直流。

光电耦合，只要是隔离作用，更多的用在非线性的应用电路中。

共射级放大电路中，输入电压和输出电压的相位关系为（ A ）。十一.2

A. 相差 180°          B. 相同           C. 相差 90°         D. 相差 45°

解析：具体我也不是很了解，大家可以上网查一下。

解决放大器截止失真的办法是（ C D ）。十一.8

A. 增大上偏电阻           B. 减小集电极电阻

C. 减小偏置电阻           D. 增大下偏电阻

解析：当静态工作点过低，信号负半周进入了输出特性曲线的截止区，就会产生截止失真。

解决方法是提高静态工作点、适当减小输入信号幅度。

减小偏置电阻可以提高静态工作点；

增大下偏电阻，增大基极电压，可以提高静态工作点。

放大电路的开环指的是（ C ）。十二.3

A.无负载 B. 无信号源

C. 无反馈通路            D. 未接入电路

解析：放大电路的开环是指，放大电路的输入端和输出端之间除了主信号通路外，没有任何的反馈元件或者反馈通路。

与其对应的闭环是指，带有反馈电路的放大电路。

当放大电路的电压增益为-20dB 时，说明它的电压放大倍数为（ D ）。十二.7

A.-20 倍 B. 20 倍

C. 10 倍          D. 0.1 倍

解析：电压增益 = 20lg 电压放大倍数。20lgA = -20，lgA = -1，A = 0.1。

理论上，多级放大电路和组成它的各单级放大电路相比，通频带（ B ）。十二.9

A. 变宽           B. 变窄

C. 不变           D. 无关联

解析：多级放大电路和组成它的各单级放大电路相比，电压增益提高，通频带变窄。

//-------------//桥式整流

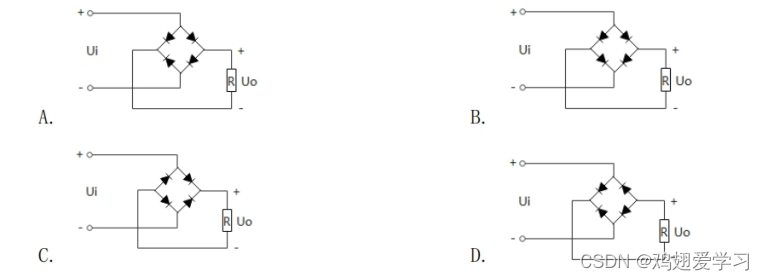

下列中正确的桥式整流接法是（ C ）。十一.4

解析：这是小蜜蜂老师解析的答案图片，原理讲的很清楚。

//-------------//其他

当电路中有用信号为某一固定频率，宜选用( D )滤波器，直流电源的滤波电路宜选用( B )滤波器。八.3

A.带阻         B. 低通         C. 高通         D. 带通

解析：带通：允许特定频段的信号通过，同时屏蔽其他频段的信号。

低通：允许低于截止频率的信号通过，同时屏蔽高于截止频率的信号。

直流电源可以理解为一种频率为 0 的交流信号，所选用的是低通滤波器。

为了使高阻信号源与低阻负载进行配合，在设计电路过程中往往需要进行阻抗匹配，以下哪种电路适合接入高阻信号源与低阻负载之间（ C ）。九.7

A.共射电路         B. 共基电路          C. 共集电路          D. 以上都可以

解析：共集电路是输入电阻最大，输出电阻最小的电路，并且具有电压跟随的特点。

以集成电路制造工艺，以下哪类元器件制作最容易（ C ）。十一.3

A.晶体管            B. 电感器           C. 变压器          D. 电容器

解析：两根电线就可以制作一个简易的变压器，晶体管、电感器和电容器都需要专业的设备。

一颗电容器的主要参数包含（ A B C D ）。十一.7

A. 标称容量          B. 绝缘电阻          C. 允许误差          D. 额定耐压

解析：电容器的主要参数有标称容量、允许误差、额定耐压、漏电流、绝缘电阻、损耗因数、温度系数、频率特性等。
