1 介绍

相比于传统的视觉算法(SIFT或HOG)，Deep-CNN以其end-to-end方式获得了很好的效果。这样的成功部分可以归功于Deep-CNN对图像转换的平移不变性(invariance)，这根本是源于重复的池化和下采样组合层。平移不变性增强了对数据分层抽象的能力，但同时可能会阻碍低级(low-level)视觉任务,例如姿态估计、语义分割等，在这些任务中我们倾向于精确的定位而不是抽象的空间关系。

DeepLab是结合了深度卷积神经网络(DCNNs)和概率图模型(DenseCRFs)的方法。

1.1 背景

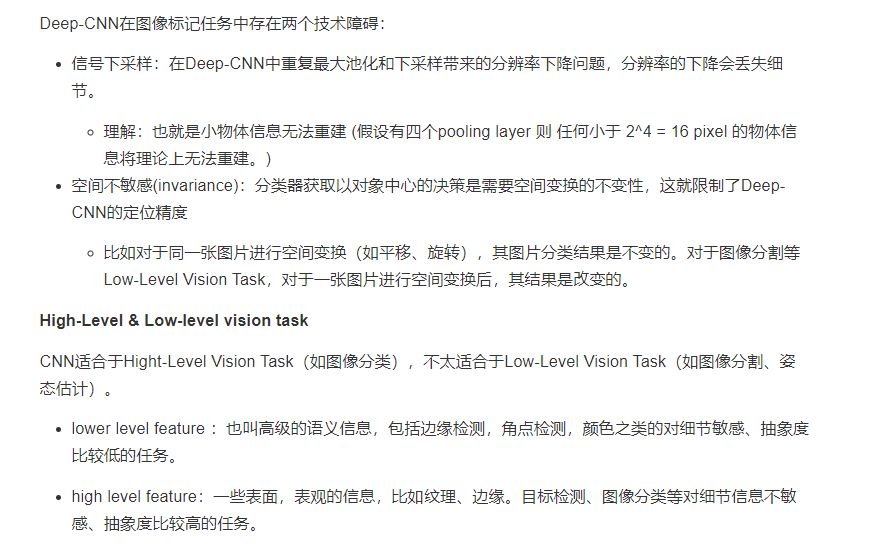

在这里插入图片描述
在实验中发现DCNNs做语义分割时精准度不够的问题，根本原因是DCNNs的高级特征的平移不变性(即高层次特征映射)。

1.2 Deeplab V1介绍

DeepLab是结合了深度卷积神经网络(DCNNs)和概率图模型(DenseCRFs)的方法。

与其他先进模型的主要区别在于DenseCRFs和DCNN的结合。是将每个像素视为CRF节点，利用远程依赖关系，并使用CRF推理直接优化DCNN的损失函数。拓展：Koltun(2011)的工作表明完全连接的CRF在语义分割下非常有效。

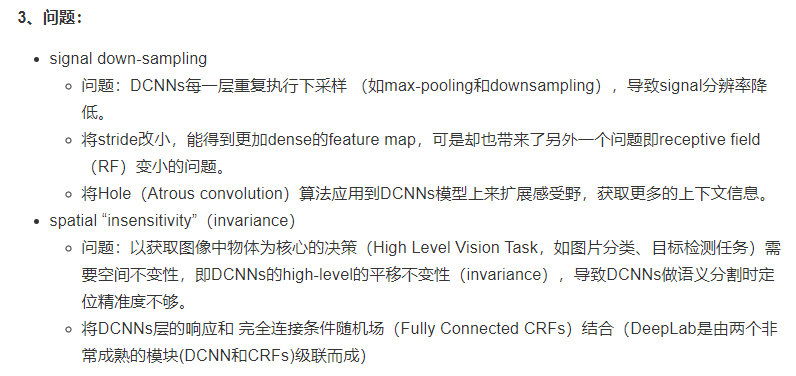

在这里插入图片描述

1.3 结构

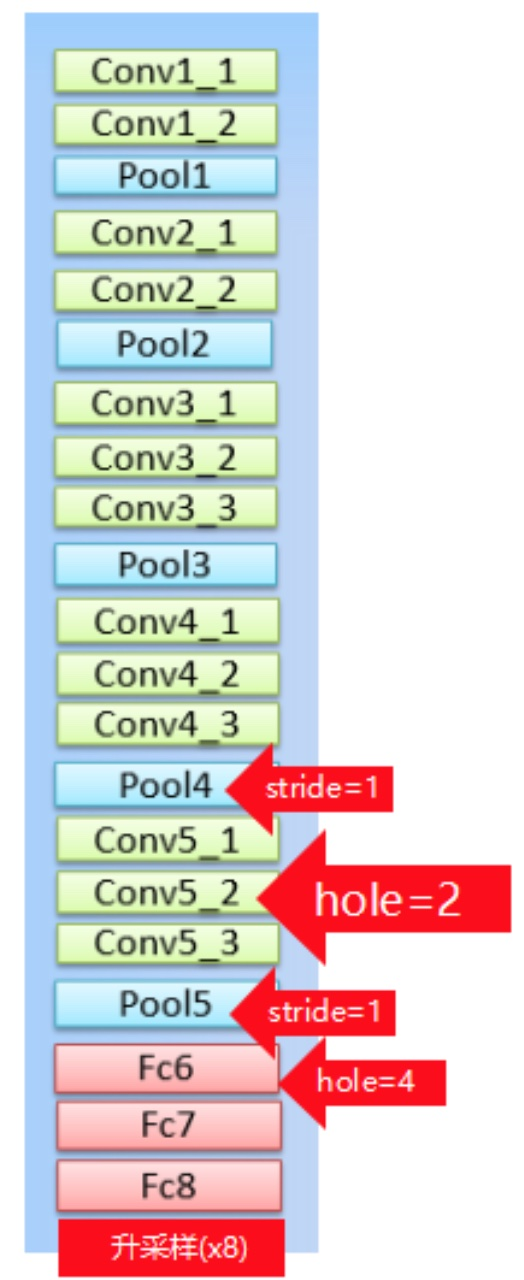

在这里插入图片描述
1、把最后的全连接层FC6、7、8改造成卷积层
2、pool4的stride由2变为1，则紧接着的conv5_1, conv5_2和conv5_3中hole size为2。接着pool5由2变为1, 则后面的fc6中hole size为4。
3、fc7,8为标准卷积

由于Hole（Atrous convolution）算法让feature map更加dense，所以网络直接用差值升采样就能获得很好的结果，而不用去学习升采样的参数了（FCN中采用了de-convolution）

FCN中有两个关键，一个是pooling减小图像尺寸增大感受野，另一个是upsampling扩大图像尺寸。在先减小再增大尺寸的过程中，肯定有一些信息损失掉了，那么能不能设计一种新的操作，不通过pooling也能有较大的感受野看到更多的信息呢？答案就是dilated conv/atrous conv

1.4 特点

两个

1.4.1 空洞卷积的使用

DeepLab是采用的atrous（带孔）算法扩展感受野，获取更多的上下文信息

从两个角度考虑空洞卷积：

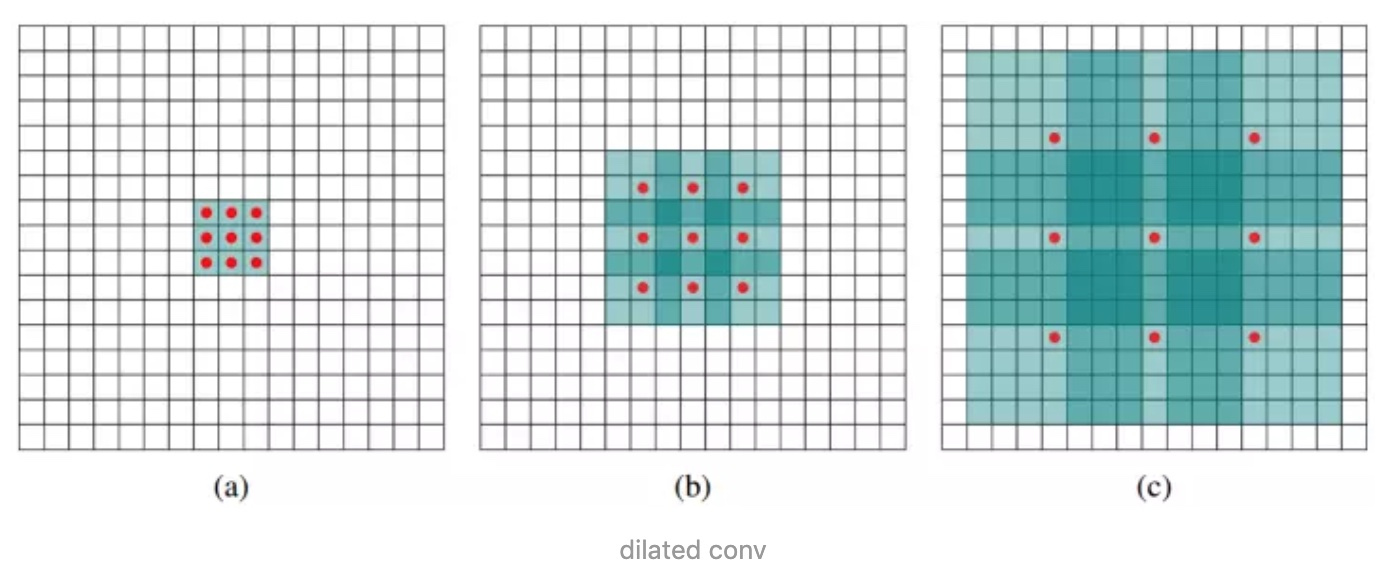

相当于在标准概念的kernel（卷积核）中，相邻点之间添加(rate - 1)个0，然后使用扩张后的kernel（卷积核）与原图进行卷积。下面的图rate=2，相当于标准的3x3卷积核变为5x5卷积核，每一行中间添加(2-1)个0

也就是说3x3的kernel在rate为2的情况下得到相当于5x5的空洞kernel，但是只有图中的9个点的权重不为0，其余都为0。可以看到虽然kernel size只有3x3，但是这个卷积的感受野已经增大到了7x7。
在这里插入图片描述

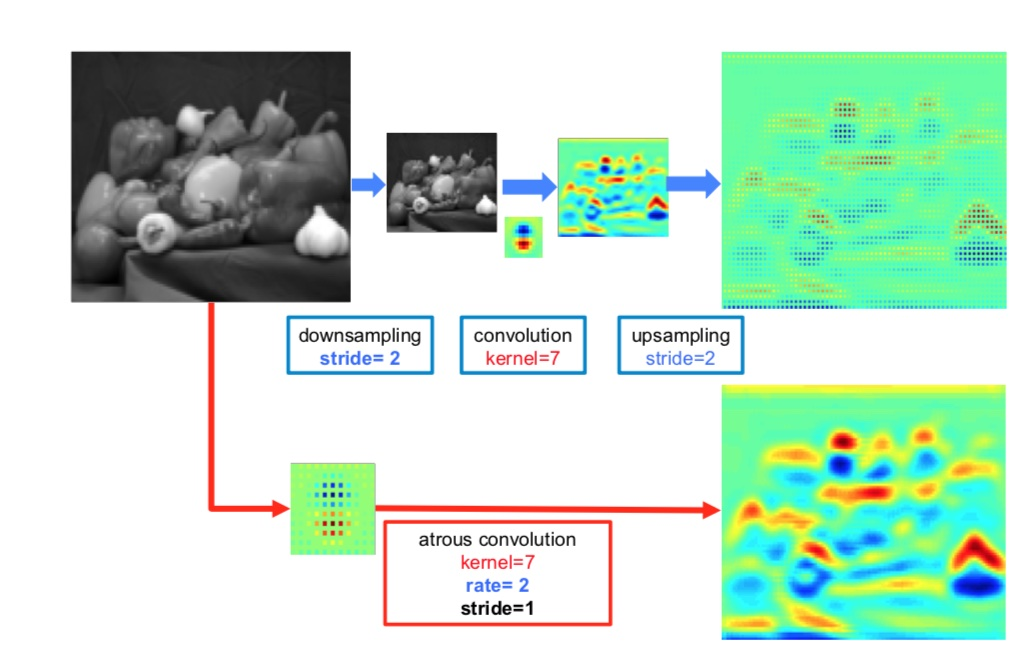

1、dilated的好处是不做pooling损失信息的情况下，加大了感受野，让每个卷积输出都包含较大范围的信息。采样率为r的空洞卷积插入r−1个零，将k×k的卷积核变为ke=k+(k−1)(r−1)而不增加计算量。下图表示含有空洞卷积和不用空洞卷积的效果。结果就是使用采样率计算更加密集的特征映射。

在这里插入图片描述
2、增大感受野的同时，不增加参数数量

在这里插入图片描述

1.4.2 CRF的应用

1、DCNN的预测物体的位置是粗略的，没有确切的轮廓。图像输入CNN是一个被逐步抽象的过程，原来的位置信息会随着深度而减少甚至消失.
2、CRFs for accurate localization
CRF：简单来讲就是每个像素点作为节点，像素与像素间的关系作为边，即构成了一个条件随机场。通过二元势函数描述像素点与像素点之间的关系，鼓励相似像素分配相同的标签，而相差较大的像素分配不同标签。
CRF在传统图像处理上主要做平滑处理。就是在决定一个位置的像素值时，会考虑周围邻居的像素值，这样能抹除一些噪音。
但对于CNN来说，short-range CRFs可能会起到反作用，因为我们的目标是恢复局部信息，而不是进一步平滑图像。引入fully connected CRF来考虑全局的信息。

1.5 DeepLab系列总结

在这里插入图片描述

2 代码

3 总结

1、使用空洞卷积，而不是pooling层，在不改变参数量的情况下保留更多的空间信息。
2、CRF
CRF在传统图像处理上主要做平滑处理。就是在决定一个位置的像素值时，会考虑周围邻居的像素值，这样能抹除一些噪音。
但对于CNN来说，short-range CRFs可能会起到反作用，因为我们的目标是恢复局部信息，而不是进一步平滑图像。引入fully connected CRF来考虑全局的信息。
