采集助手V1.0使用说明

采集助手V1.0是基于北京亚控科技的组态王6.55开发的，用于对带485通讯功能的流量计、电能表等智能仪表的实时数据进行采集的程序，可将采集到的数据记录为xls电子表格形式，用于后期分析。

一、主要功能：
1、采集流量计实时压力、实时流量、累计流量3项数据并记录到xls表格。
2、采样间隔为3秒、6秒、12秒三种选择，记录时间为1分钟至无限长时间。
3、记录可自动按采样点及设备编号存储为XLS表格，存储在“D:\计量数据\XLS…”中，便于查询。
4、软件带记录数据浏览、查询、删除功能。

二、操作方式：

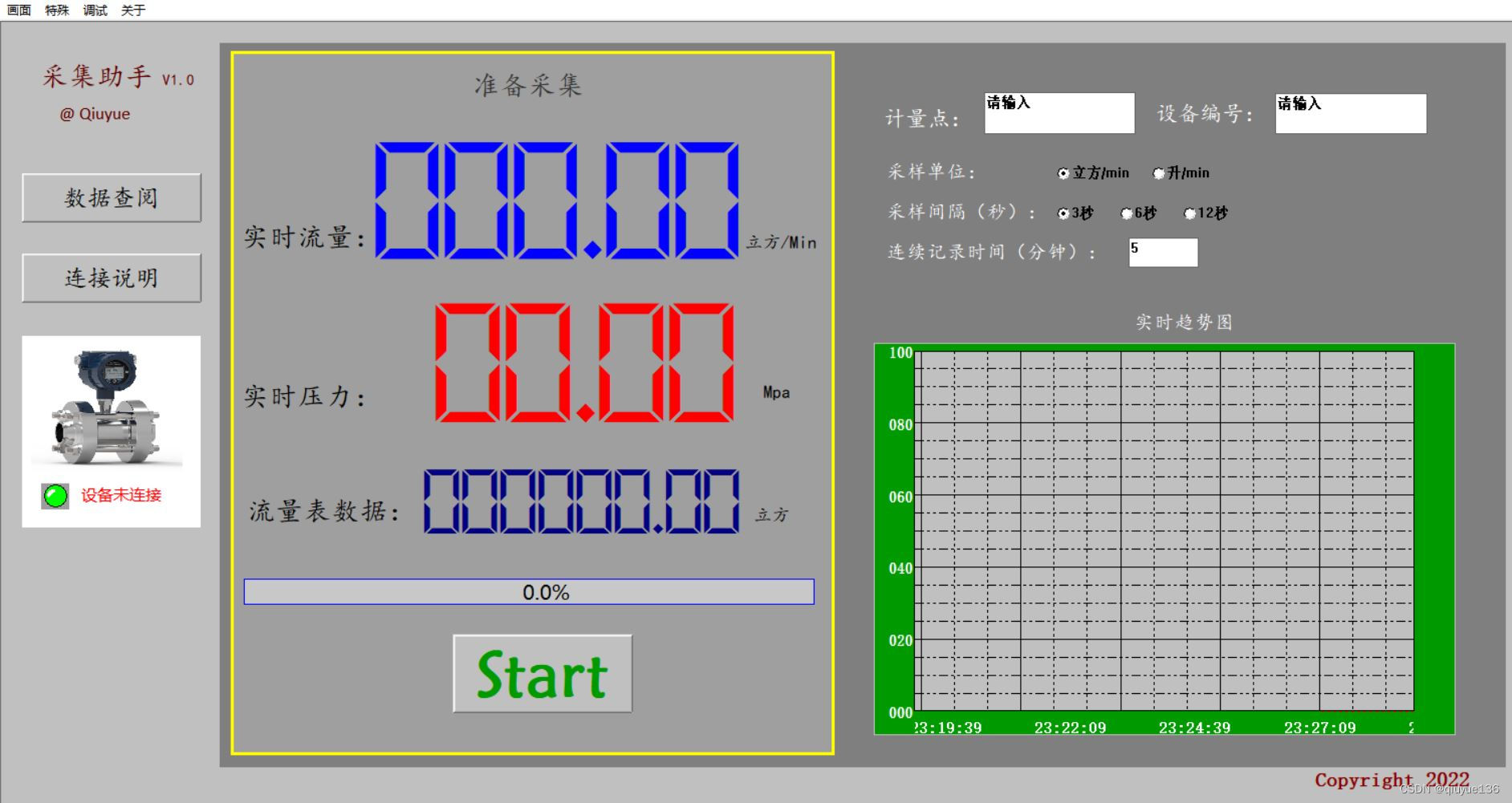

采集助手V1.0主界面如下：

1、设备连接状态栏，绿色为已正确连接流量计、电能表等仪表，红色为未正确连接。
2、“数据查阅”按钮，点击可进入查询界面。
3、“连接说明”按钮，点击可进入设备连接说明。
4、“start”按钮，点击后开始采集并记录。
5、实时曲线，可展现实时流量、压力曲线。
6、计量点及设备编号输入栏，可输入计量点名称和设备编号。
7、采样单位选择栏，根据实际情况可选择“立方/min”和“L/min”两种单位。
8、采样间隔选择栏，根据实际需要可选择3秒、6秒、12秒三种采样间隔。
9、记录时间，默认为5分钟，可根据需要输入，范围为1~100000分钟。

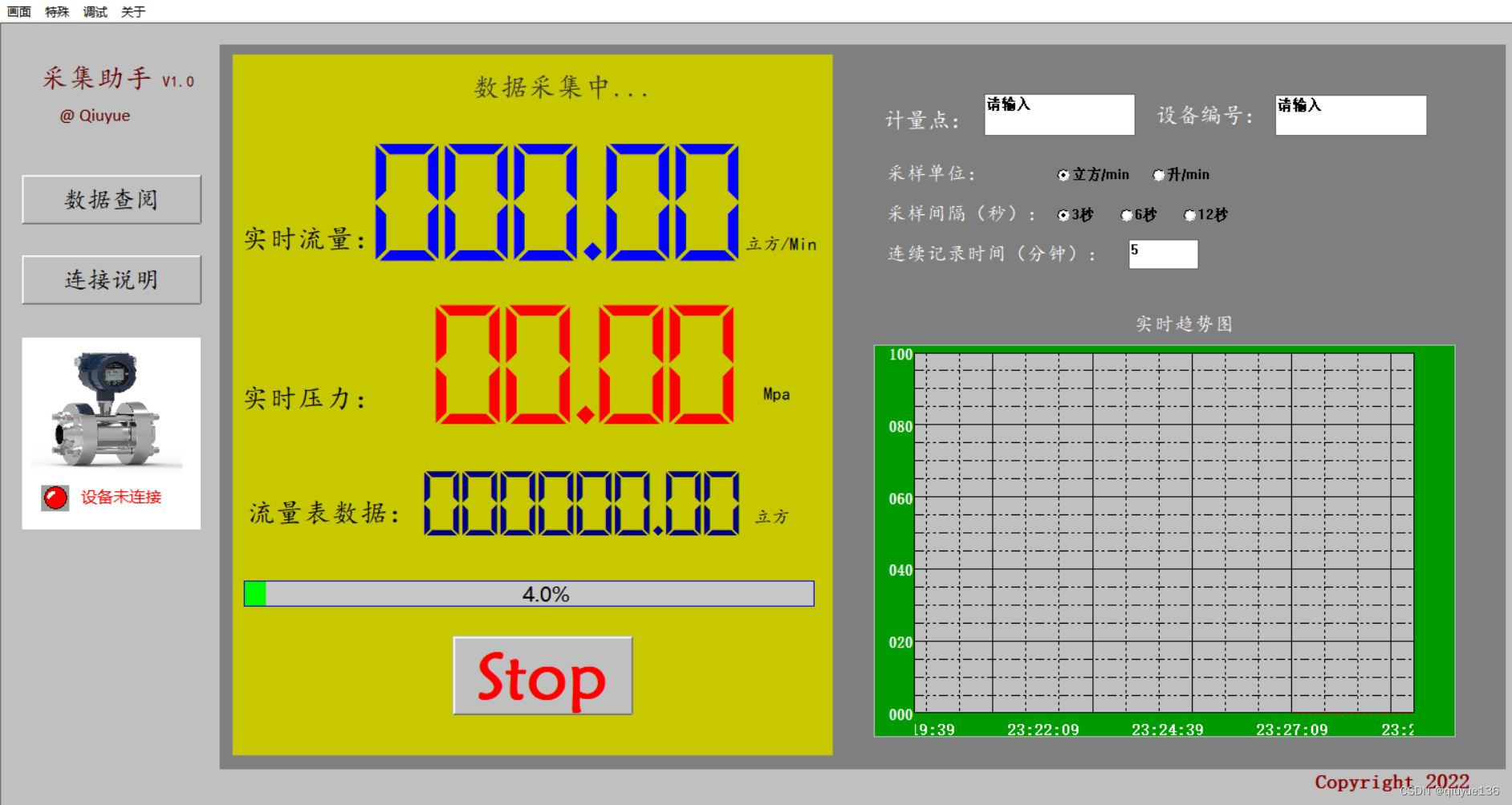

输入计量点、设备编号；选择计量单位、采样间隔；输入采集时间后，点击“start”按钮，界面如下：

1、设备连接状态，红色为未连接，绿色为正确连接。
2、实时数据栏，可实时显示实时流量、实时压力、流量累计等数据。
3、采集进度条。
4、“stop”停止采集按钮。

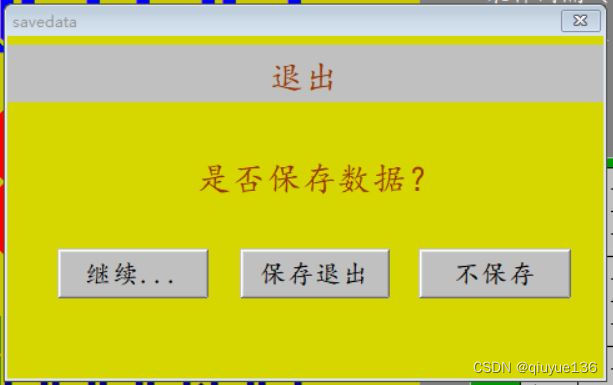

采集时点击“stop”按钮出现以下窗口：

可选择“继续”、“保存退出”或“不保存”等三种方式。

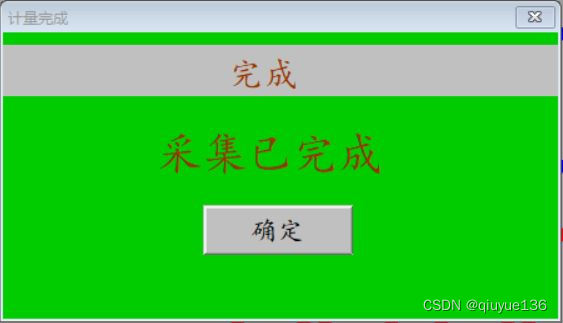

到设定时间后，显示如下完成窗口：

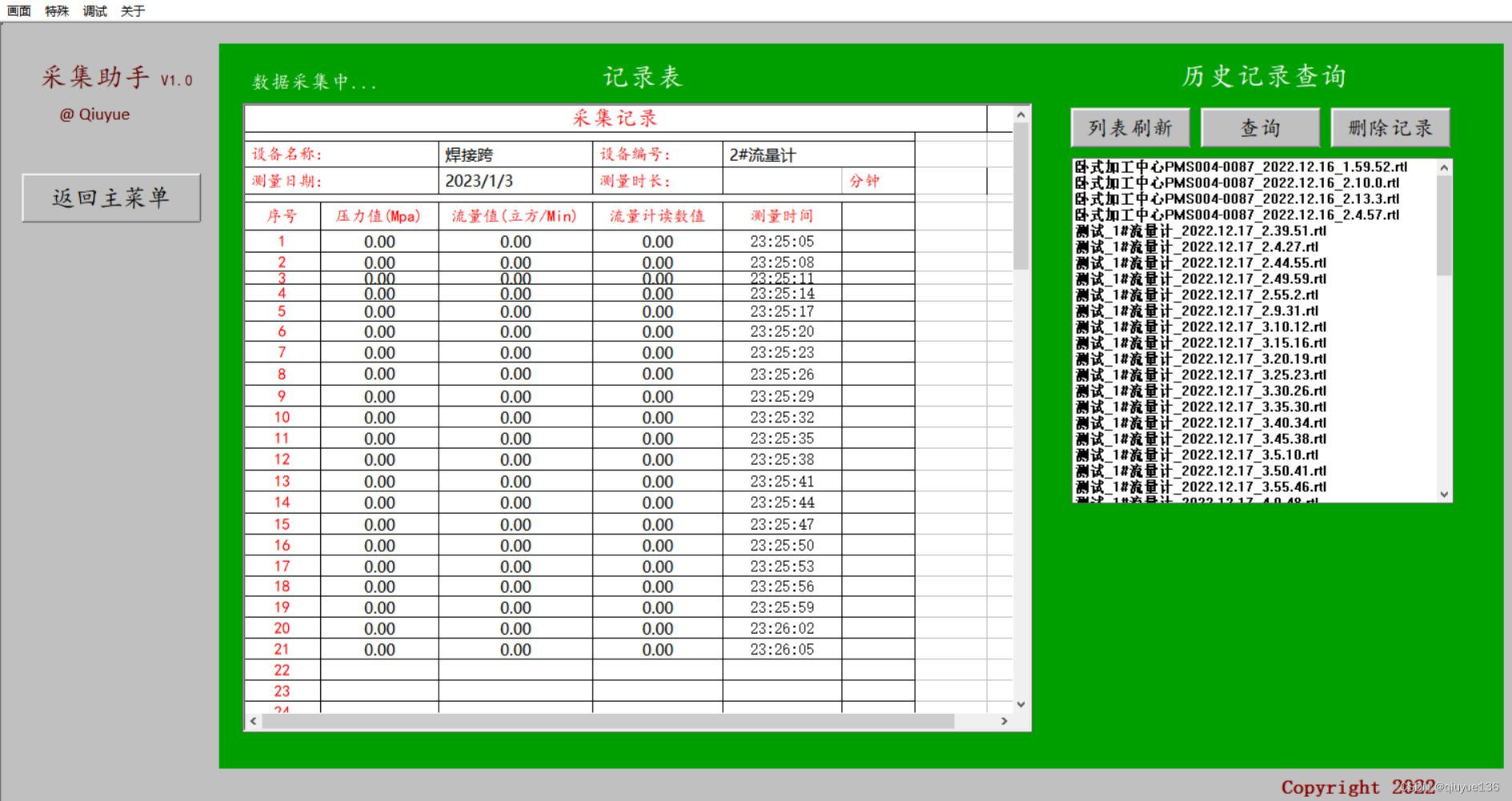

点击《数据查阅 》按钮，可进入数据浏览界面：

1、“返回主菜单”，点击后可返回主界面。
2、采集状态提示，可显示软件当前是否在采集中。
3、记录表格栏，显示采集相关数据，表后有最大值、最小值、平均值统计。
4、数据查询区，可显示记录文档列表、查询、删除等功能。

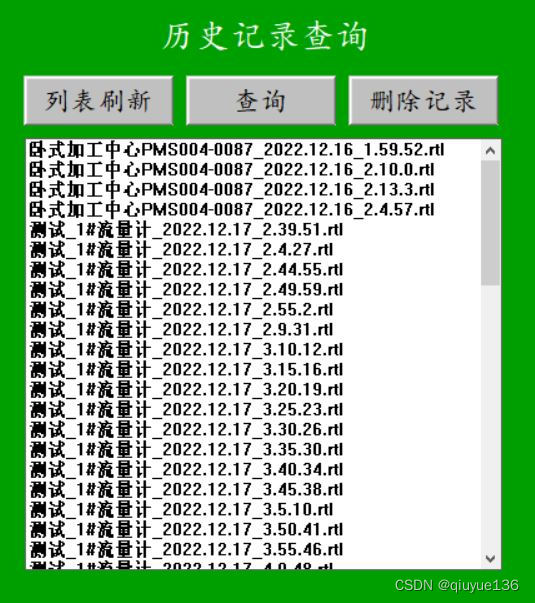

数据查询区功能如下：

1、“列表刷新”按钮，点击后可刷新所有已记录的文件。
2、“查询”按钮，在停止采集后，点击“查询”，即可将查询列表中的文件显示在左边记录表中。
3、“删除记录”按钮，点击可删除列表中的文件。

关于连接设置：

采集助手v1.0目前只能连接一台485接口的流量计，在主界面点击“ ”，出现如下窗口：

使用USB转485电缆与流量表仪表连接，相关参数如下：
COM口：USB转485电缆需设置为COM3；设备地址：1；波特率：9600；数据位：8，停止位：1；校验位：0。

关于寄存器地址：各流量计厂家不同，各流量、压力值寄存器地址及数据类型也不同，需要在源代码设置，请联系作者。
