如何使实时数据采集处理系统保持数据的高速传输



1引言

当前，越来越多的设计应用领域要求具有高精度的A／D转换和实时处理功能。在实时数据采集处理系统设计中，一般需要考虑数据采集以及对采集数据的处理。而对于大数据量的实时数据采集处理系统来说，保持数据高速传输也是该系统性能的关键因素。



采用TMS320VC5402和转换器ADuC841构成双CPU处理器平台，充分利用TMS320VC5402的对大容量数据和复杂算法的处理能力，ADuC841接口的控制能力以及各自拥有的DMA控制器构建实时数据采集处理系统。双CPU通过DMA方式实现数据交换，将数据传输和系统控制分开，提高了数据传输速度，降低了处理器负担，提高系统运行效率。采用此解决方案。大大提高了系统的信号采集和处理能力。

2系统硬件设计

2.1ADuC841简介

ADuC841是ADI公司ADuC84X系列中性能最完善的一款微转换器，它具有单周期指令，20MI／s的8052内核；内置一个8通道、高速420Ks／s、高精度自校正、12位逐次逼近的ADC，具有DMA控制：2通道12位DAC；2通道PWM方式∑-△型DAC；片上15ppm／℃高稳定电压基准；片上温度传感器；62KB片内Flash／EE程序存储器；4KB的片内Flash／EE数据存储器。还包括看门狗定时器和电源.、ADC与数据存储器之间的DMA方式、存储保护功能、通用异步串行收发器(UART)、SPI和I2C总线接口等功能模块。

ADuC841片内的ADC的转换速率为2.38μs／次(420kHz的采样率)。当A／D转换时，ADuC841必须在2μs内读取A／D转换结果并将其传输且存储到外部存储器中以便后续处理，否则将导致下一个转换结果出现后丢失前一个转换结果。由于中断服务子程序中存储转换结果和微转换器跳转到ADC的中断服务子程序都需要时间，因此很多应用无法响应高的中断速率。采用ADC的DMA方式传输数据能够解决上述问题，通过设置特殊功能寄存器ADCCON2中的中断响应位即可使能ADC的DMA方式。这种方式下，无需CPU的软件中断响应干预，可通过硬件直接检测相应控制位就能将ADC的转换结果直接输出并存储到片外的静态RAM中，并提供了一个高速数据传输通道，从而保证了ADC能以最高速率(420kHz)完成数据采样和转换，并进行高速信号传输。

2.2数字信号处理器TMS320VC5402简介

TMS320VC5402是TI公司的TMS320C5000系列之一，它采用改进的哈佛结构，具有分离的程序总线和数据总线，采用4级流水线作业，其运行速度可达100MI／S，具有高速运行的特点。同时提供丰富的指令集，增强的模块化结构设计，具有通用性，拓展了应用领域。TMS320VC5402可寻址3个独立的存储空间，包括1MB×16的程序空间，64KB×16的数据空间以及64KB×16位的I／O端口空间。片内提供16KB×16的双存取RAM和4KB×16的ROM，并具有直接存储器访问(DMA)功能，通过HOLD允许对外部程序、数据以及I／O空间进行直接存储器访问。TMS320VC5402存储器直接存储控制DMA可在不占用CPU资源的情况下，实现DSP存储器间数据的自由传输。TMS320VC5402有6个可独立编程的DMA通道，每个DMA通道由各自的寄存器控制。

2.3系统的硬件结构

设计DMA共享存储器实现双机通讯需要考虑以下几点：(1)设计ADuC841和TMS320VC5402之间数据总线和地址总线的隔离电路。隔离电路在双CPU不通信时隔离地址总线和数据总线，而在DMA通信时则选通。(2)设计ADuC841和TMS320VC5402都能对存储器读写的选通信号和读写信号。(3)设计控制TMS320VC5402信号及其响应信号。

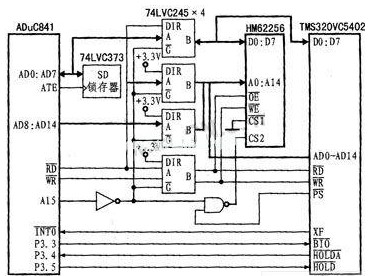

考虑上述问题，采用ADuC841与TMS320VC5402的双CPU系统结构如图1所示。存储器HM62256既是TMS320VC5402的全局数据存储器，又是ADuC841的外部存储器。A15为片选信号，地址范围为8000H～FFFFH。两个CPU分别通过总线和数据存储器HM62256相连，实现存储器共享。

隔离电路采用4片74LVC245双向缓冲器实现，由于ADuC841的P0口是分时复用的地址／数据总线，所以需采用一片74LVC373地址锁存器将P0端口的地址信号从地址／数据总线中分离出来。而ADuC841的16位数据总线需要双向缓冲，由于ADuC841要对HM62256进行读写操作，所以缓冲器的方向由ADuC841的读信号RD控制，当ADuC841读数据时，RD为低电平，使数据缓冲方向为HM62256至ADuC841；写数据时，RD为高电平，数据缓冲方向为ADuC841至HM62256。缓冲器的使能线由A15反向信号控制，当A15为高电平时，选通缓冲器，否则缓冲器为高阻态。A15还是HM62256的片选信号，若要ADuC841和TMS320VC5402都能选通HM62256，需将A15和PS的与非信号作为HM62256的片选信号。ADuC841选通时，PS为高电平，ADuC841的A15有效。TMS320VC5402选通时，当A15为低电平时，PS有效。

ADuC841通过P3.5、P3.2(INT0)分别与TMS320VC5402的HOLD、XF引脚相连，P3.5向TMS320VC5402申请总线控制，TMS320VC5402响应ADuC841的请求后，HOLDA信号变低，TMS320VC5402的CPU挂起，并出让外部总线。ADuC841通过A15打开总线驱动器，并经与非门后选中HM62256，获得HM62256的控制权，实现对HM62256的读写操作。而TMS320VC5402可通过XF向ADuC841请求中断，ADuC841在响应中断INT0后，通过P3.5将HOLD信号转换为高电平，此时总线控制权重新交给TMS320VC5402。

3系统软件设计

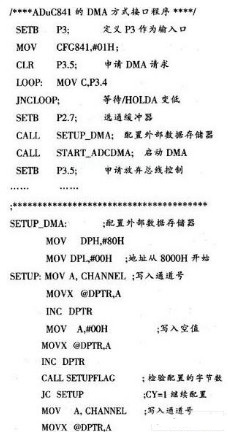

系统上电时，ADuC841由P3.5向DSP申请总线控制HM62256，设置DMA方式，通过配置3个特殊功能寄存器ADCCON1～ADCCON3，ADuC841的ADC工作在不同模式下。其中在DMA模式下，ADC可连续转换，并将采样值直接输出并存储到片外的HM62256中而无需来自CPU的任何软件干预，从而保证ADC能以最高速度(420kHz)完成采样和转换并进行高速信号传输。A／D转换后，ADuC841通过ADC中断，P3.5发送高电平至TMS320VC5402的HOLD引脚，向TMS320VC5402申请放弃总线控制，HM62256的总线控制权重新交换给TMS320VC5402，由TMS320VC5402进行数据处理。当TMS320VC5402处理完数据后，首先将运算结果放回HM62256，然后通过XF信号线通知ADuC841，ADuC841响应后，向DSP申请总线控制接管HM62256，读出运算结果，然后进行下一步处理。以下是ADuC841的部分DMA接口程序代码：

4结束语

对于实时数据采集处理系统，选取合理有效的核心算法是至关重要的，然而，选择数据传输方法也是相当重要，在一些实际情况下，数据传输时间可能超过数据处理的时间。通过合理使用DMA高速数据传输是提高数据传输效率的一种途径，有助于产品的开发。
