LabVIEW是图形化编辑软件，使用LabVIEW编程的基本流程的步骤是：

1）VI的创建；

2）编辑VI，运行和调试；

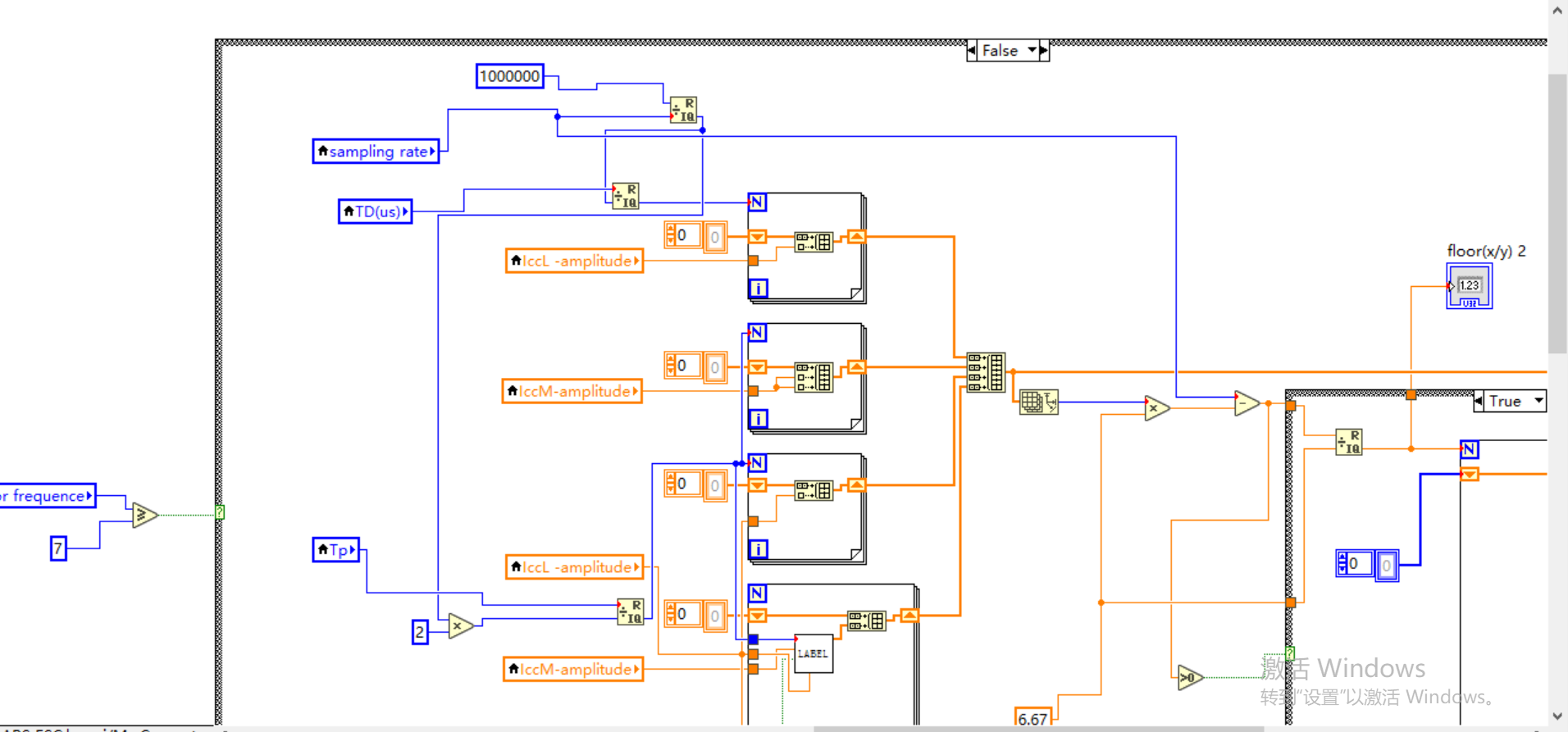

         程序框图：框图是实际可执行的代码，通过将完成特定功能的对象连接在一起构建起来的。

         程序框图由节点、接线端和连线组成。

1）节点：指程序框图中的对象，具有输入/输出端，在VI运行时进行计算。节点相当于文本编程语言中的语句，运算符、函数和子程序。

2）接线端：用于表示输入控件或显示控件的数据类型。在程序框图中将前面板的输入控件或显示控件显示为图标或数据类型接线端。默认状态下，前面板对象显示为图标接线端。

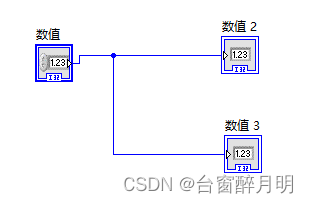

3）连线：程序框图中对象的数据传输通过连线来实现。每根连线都只有一个数据源，但可以与多个读取该数据的VI和函数相连。

      设置连线端口，按照LabVIEW的定义，与输入控件相关联的连线端口作为输入端口，并且只能在输入端口输入数据；类似的输出端口只能输出数据，不能输入数据。

        当自己写程序发生错误的时候，最左侧的箭头会出现黑色断裂，电机箭头不能正常运行程序，但是可以看到错误发生在哪里；假如没问题的话，箭头是白色的，但有可能在运行过程中出现问题，可以在右侧搜索栏找到问题的代码。



        如果想看程序运行的步骤的话，可以点击上方的灯泡按钮，即可观察数据的流向。
