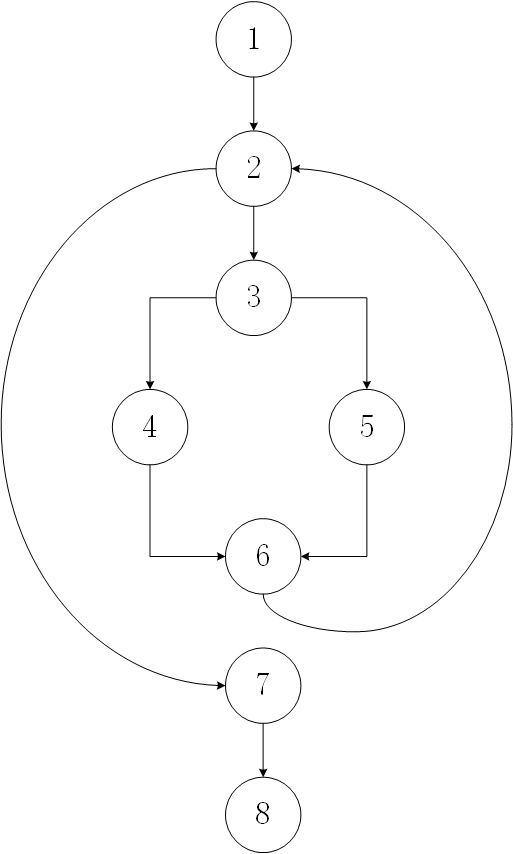

辛苦两天了，啥也不说，先来张图：



看着可真漂亮，O(∩_∩)O哈哈~

实验环境是Ubuntu。

1.JDK的版本必须是1.7或者以下，JDK1.8不行，总会报错，

2.下载sootclasses-2.5.0.jar包：http://download.csdn.net/download/sheshizhang/4573588

   可在github上照着官网上面的小例子试试手：https://github.com/Sable/soot/wiki/Introduction:-Soot-as-a-command-line-tool

3.下面正式使用soot，首先定义soot.jar的引用路径：

export SOOT_PATH=$HOME/mooc/soot-2.4.0.jar

4.引用的类的路径：

export CLASS_DIR=/home/cpp/cp

5.自定义的类的名称：

export CLASS_NAME=Test1

6.使用javac编译Java文件：

javac $CLASS_DIR/$CLASS_NAME.java

7.定义soot-class路径：

export SOOT_CLASS_PATH=$CLASS_DIR:$JAVA_HOME/jre/lib/rt.jar

8.使用命令生成dot文件：

java -cp $SOOT_PATH soot.tools.CFGViewer --soot-class-path $SOOT_CLASS_PATH --graph=BriefBlockGraph $CLASS_NAME

命令截图如下：

9.下面开始下载graphviz工具来可视化dot文件，dot文件具体是啥小伙伴们可以去官网看看。

在Linux下安装graphviz联网使用命令：

 sudo apt-get install graphviz

10.验证命令：

dot -version

如下所示：

十几种图文件格式，总有一款适合你，○( ＾皿＾)っHiahia…

11.使用dot命令：

dot -T jpg 111.dot -o 111.jpg，

此处我们将dot转化成了jpg，在自动生成的文件夹sootOutput里面就能看到他，有木有很兴奋？

编后语：最近由于论文需求画的Java控制流图还不能很好满足需求，小伙伴们有更好的工具可以共享出来呦，就不用这么辛苦了，可以在评论区里相互交流
