基本符号
ps：请将线看成弧线[doge]
顺序结构

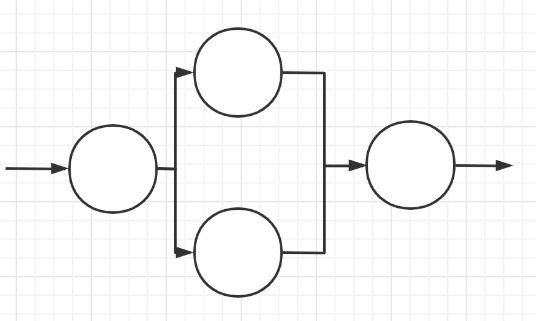

if选择结构

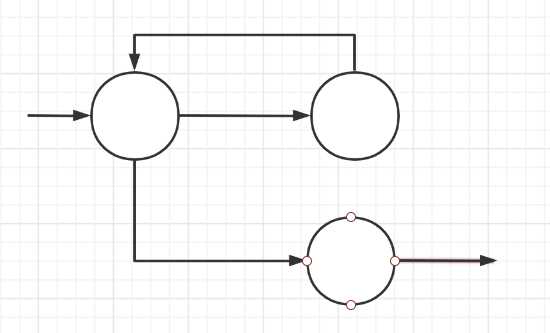

while循环结构

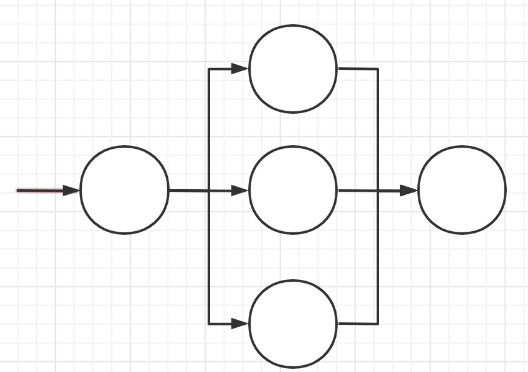

case多分支结构
控制流图由节点和控制流线（弧）两种符号组成。
结点以标有编号的圆圈表示，用于表示程序流程图中矩形框、菱形框的功能，是一个或多个分支的语句。
控制流线也成为控制流图的边或链接，用箭头表示，与程序流程图的流线功能一直，需要注意以下情况：
- 分支的汇聚处应有一个汇聚节点，即使该节点并不代表任何语句。
- 由边和节点限定的范围成为区域。需要注意的时，图形外的区域也应记为一个区域。
例：
void sort(int iRecordNum, int itype){int x=0;int y=0;while(iRecordNum>0){if(iRecordNum==0){x=y+2;break;}else{if(itype==1)y=y+10;elsey=y+20;iRecordNum=iRecordNum-1;}}
}
控制流图
环路复杂度计算方法：
-
将环路复杂度定义为控制流图中的区域数。
例：该控制流图的环路复杂度为4
-
设定E为控制流图的边数，N为图的结点数，则定义环路的复杂度V(G)=E-N+2;
例：如上图所示E=10, N=8, V(G)=10-8+2=4 -
设定p为控制流图中的判定结点数，则有V(G)=P+1
例：图中判定结点数有：1、2、4，共3个，所以V(G)=3+1=4
