控制流图的基本知识

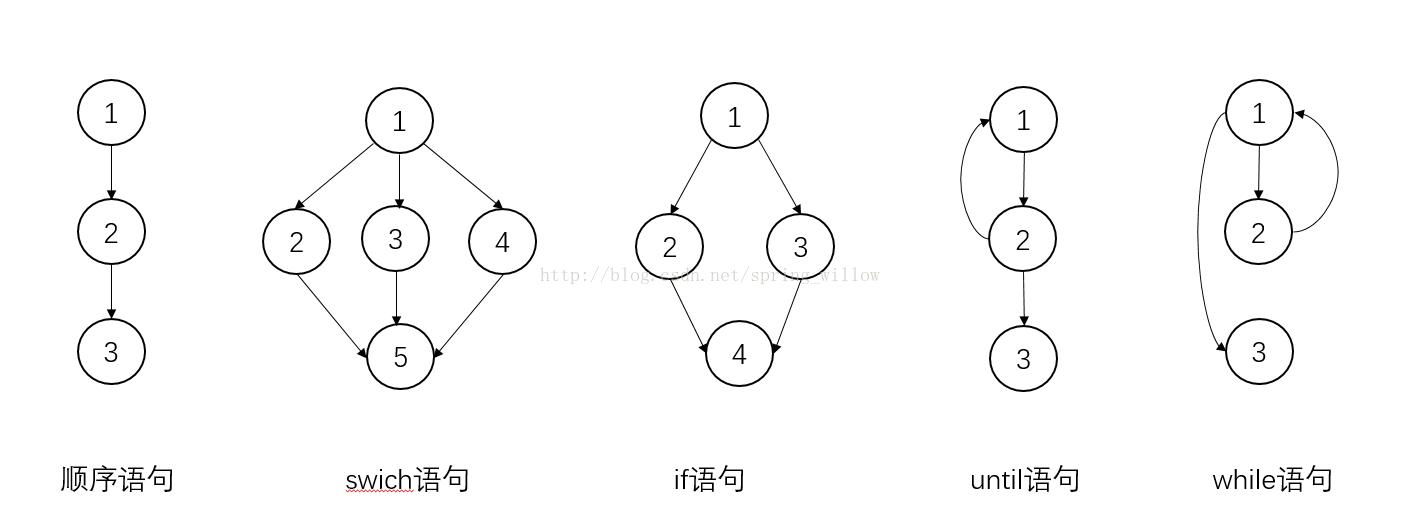

首先我们得清楚控制流图中的几个判断循环是如何表示的：

判断节点的嵌套

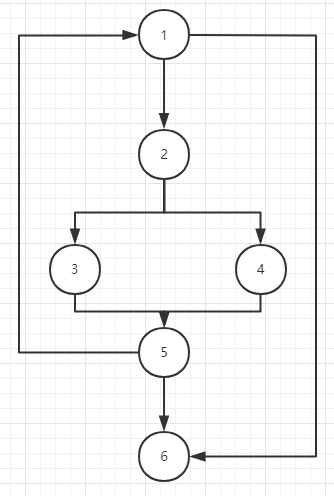

清楚了上面表示方法，你还是很难画出复杂的控制流图，而软考的控制流图往往是2个或多个判断节点嵌套在一起。其实只要把嵌套的节点想象成被嵌套节点的一个整体，就很好理解。这里给个例子，希望能帮助大家思考：

上图其实就是while循环里面嵌套了一个if语句，嵌套的情况太多，这里不一一赘述。

复合条件的表示

这里应该是很多人的难点和痛点，还是以2017年软考题目为例吧：
代码：

Int DoString(char*string){char *argv[100];Int argc=1;while(1) { //1while(*string&& *string!='-') //2,3String++; //4if(!*string) //5break; //6argv[argc]=string;while(*string && *string!="&& *string!='\n'&& *string!= '\t') //7,8,9,10string++; //11argc++; //12｝return 0; //13
｝

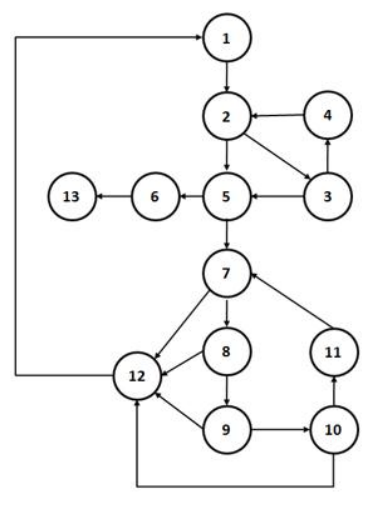

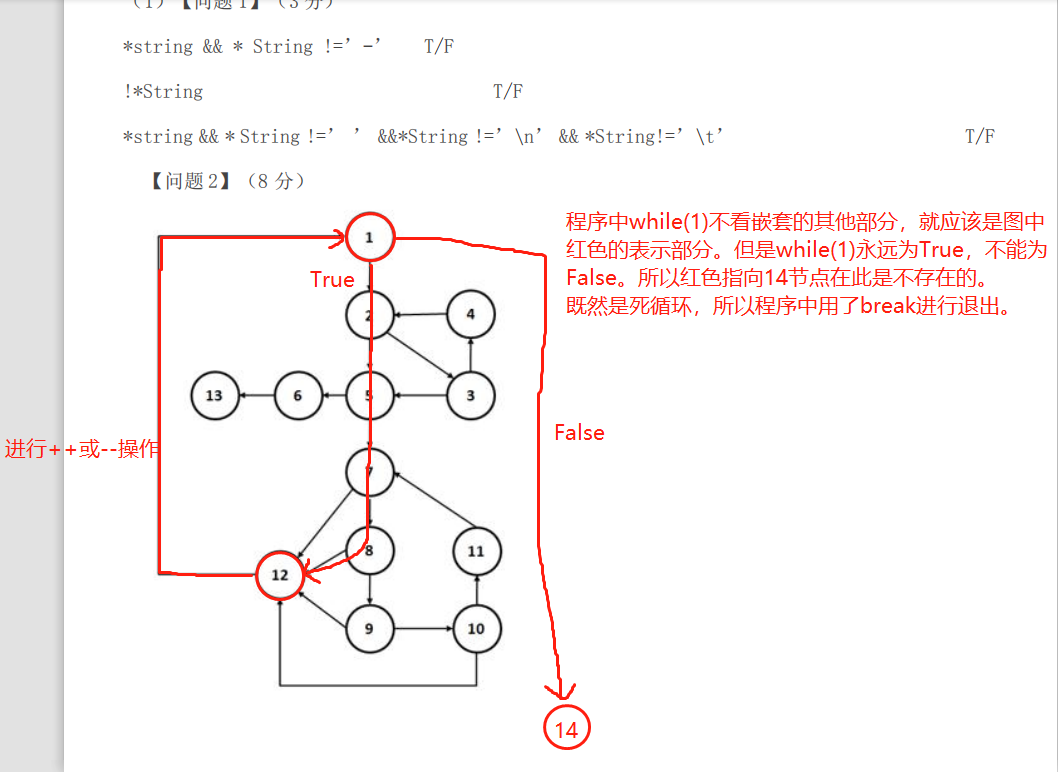

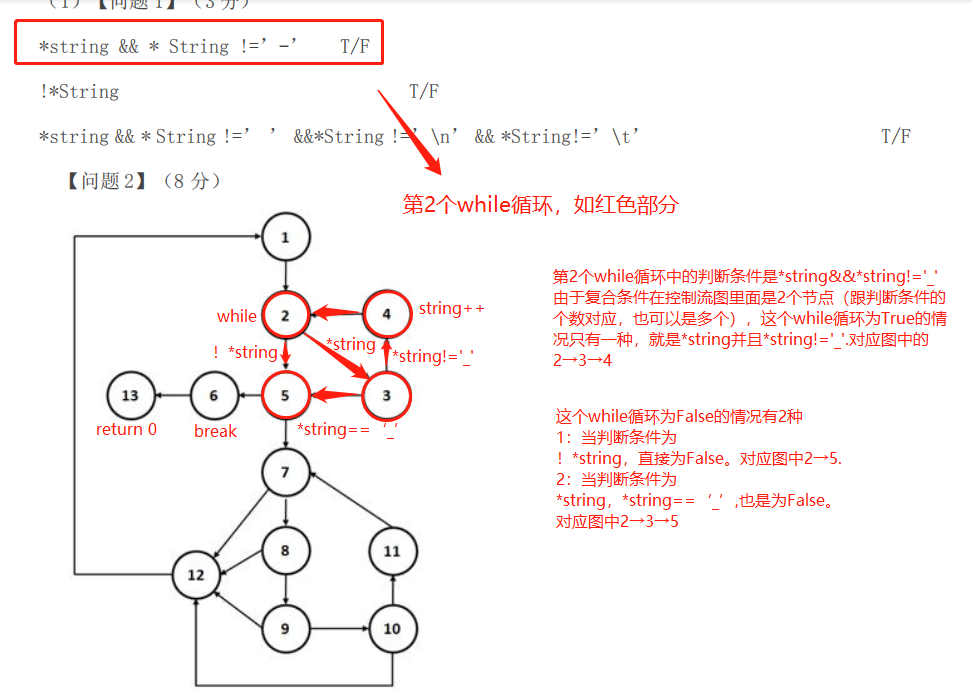

控制流图：
