调试串口更改
前言
uboot 修改
一、修改设备树
二、修改文件
- 3. 修改内核传递参数
内核修改
参考

前言

未完成版本
未完成版本
未完成版本
未完成版本
未完成版本
未完成版本
未完成版本

提示：这里可以添加本文要记录的大概内容：

例如：随着人工智能的不断发展，机器学习这门技术也越来越重要，很多人都开启了学习机器学习，本文就介绍了机器学习的基础内容。

uboot 修改

一、修改设备树

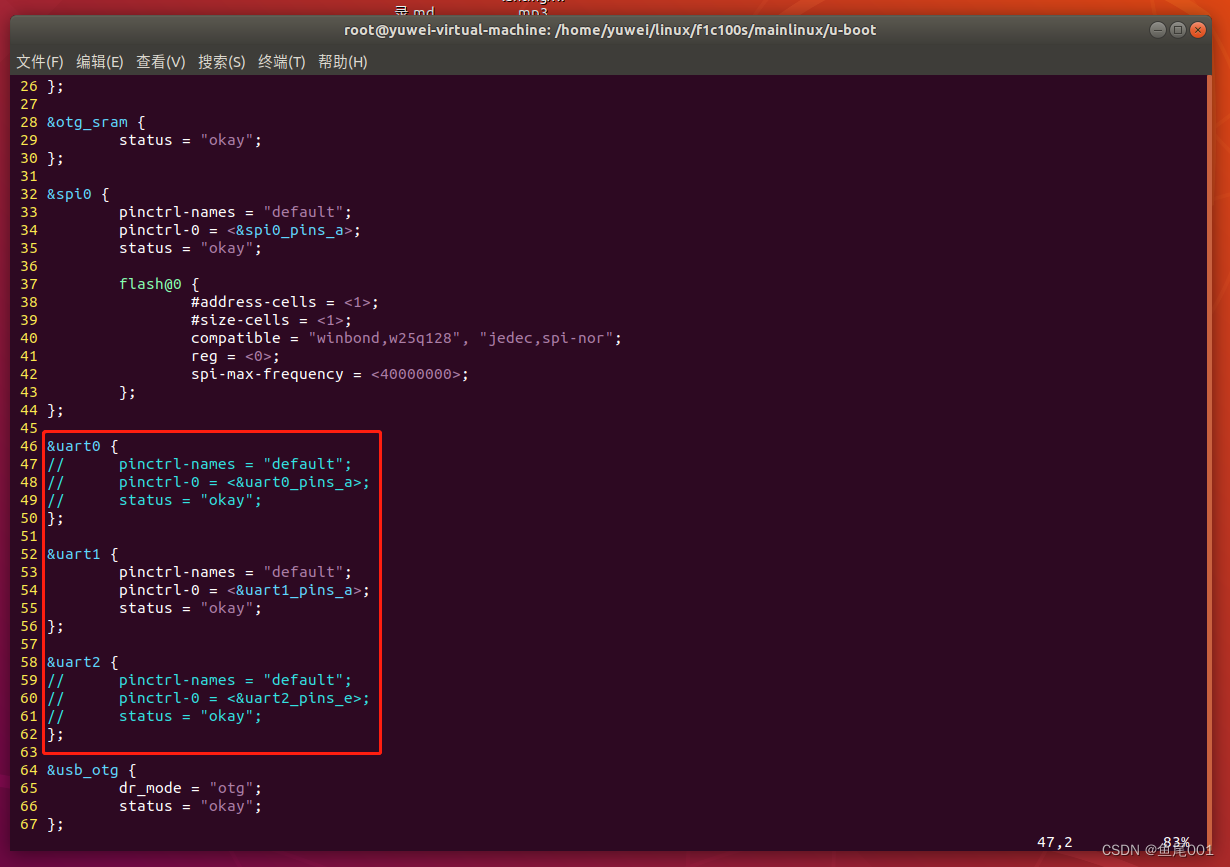

vi arch/arm/dts/suniv-f1c100s-licheepi-nano.dts

&uart1 {
//	pinctrl-names = "default";
//	pinctrl-0 = <&uart1_pins_a>;
//	status = "okay";
};&uart2 {pinctrl-names = "default";pinctrl-0 = <&uart2_pins_e>;status = "okay";
};

在这里插入图片描述

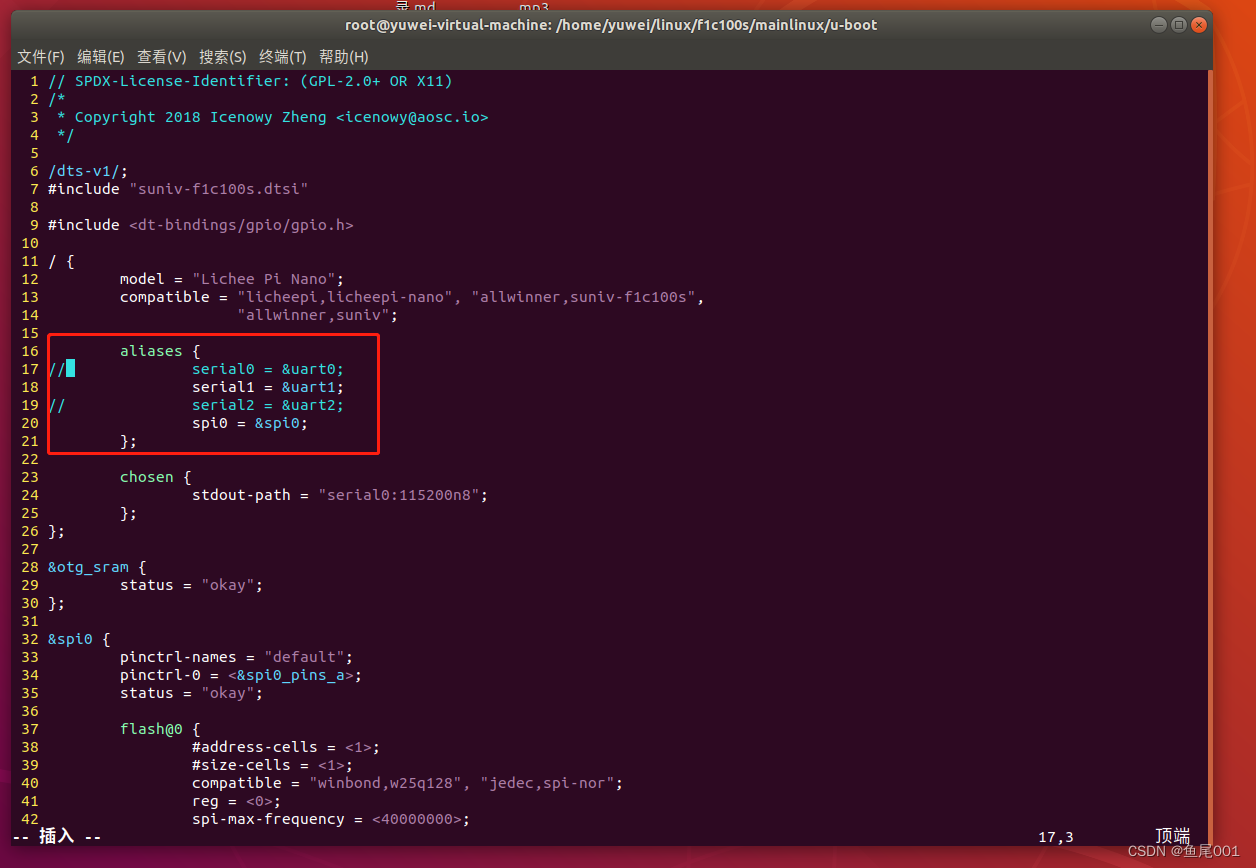

serial1 = &uart1;
//serial2 = &uart2;

在这里插入图片描述

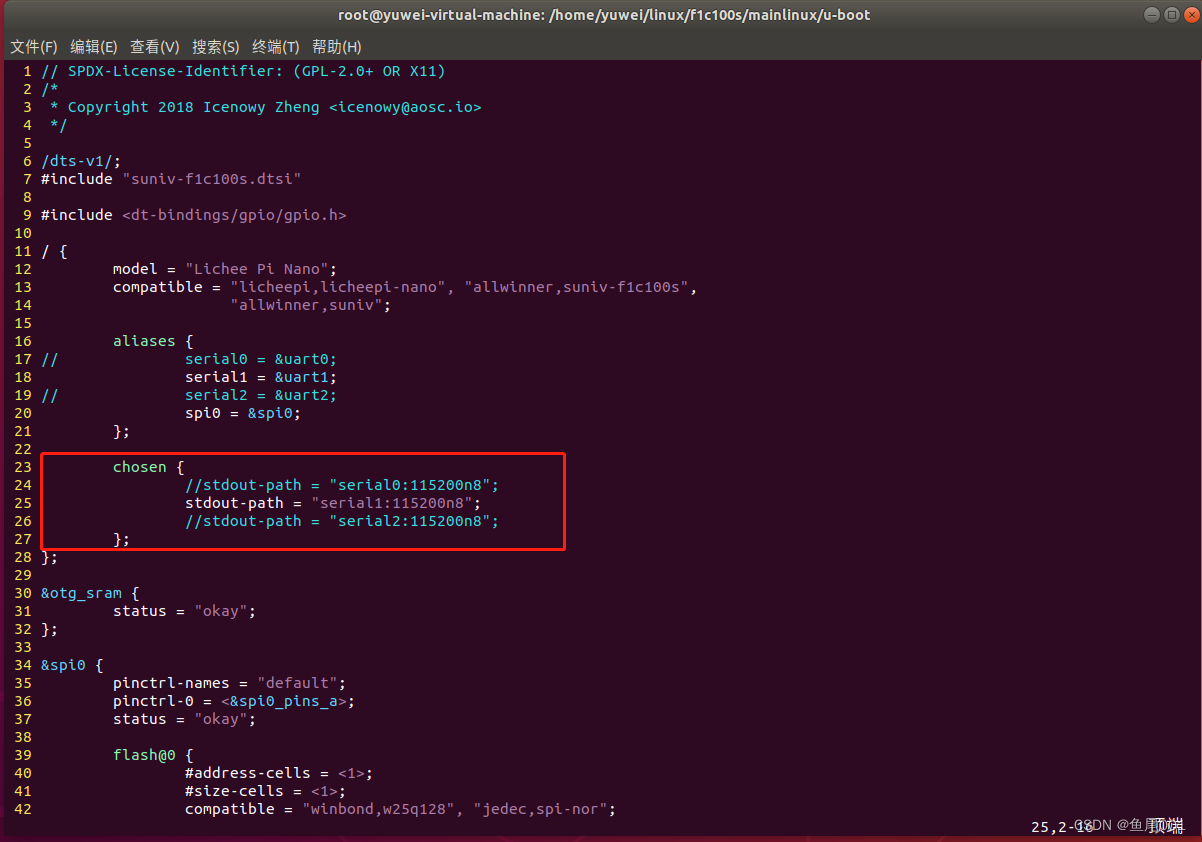

stdout-path = "serial1:115200n8";
//stdout-path = "serial2:115200n8";

在这里插入图片描述

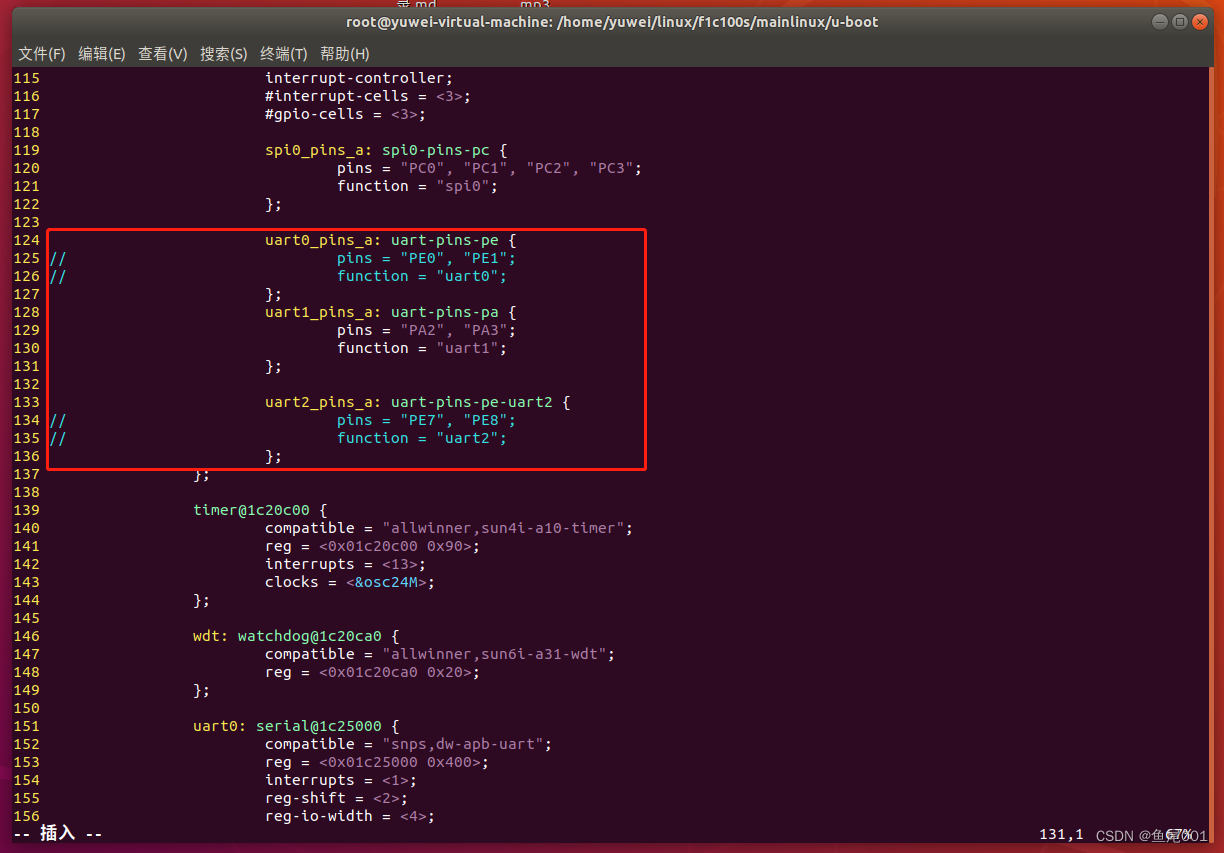

vi arch/arm/dts/suniv.dtsi

uart1_pins_a: uart-pins-pa {pins = "PA2", "PA3";function = "uart1";
};uart2_pins_a: uart-pins-pe-uart2 {
//	pins = "PE7", "PE8";
//	function = "uart2";
};

在这里插入图片描述

二、修改文件

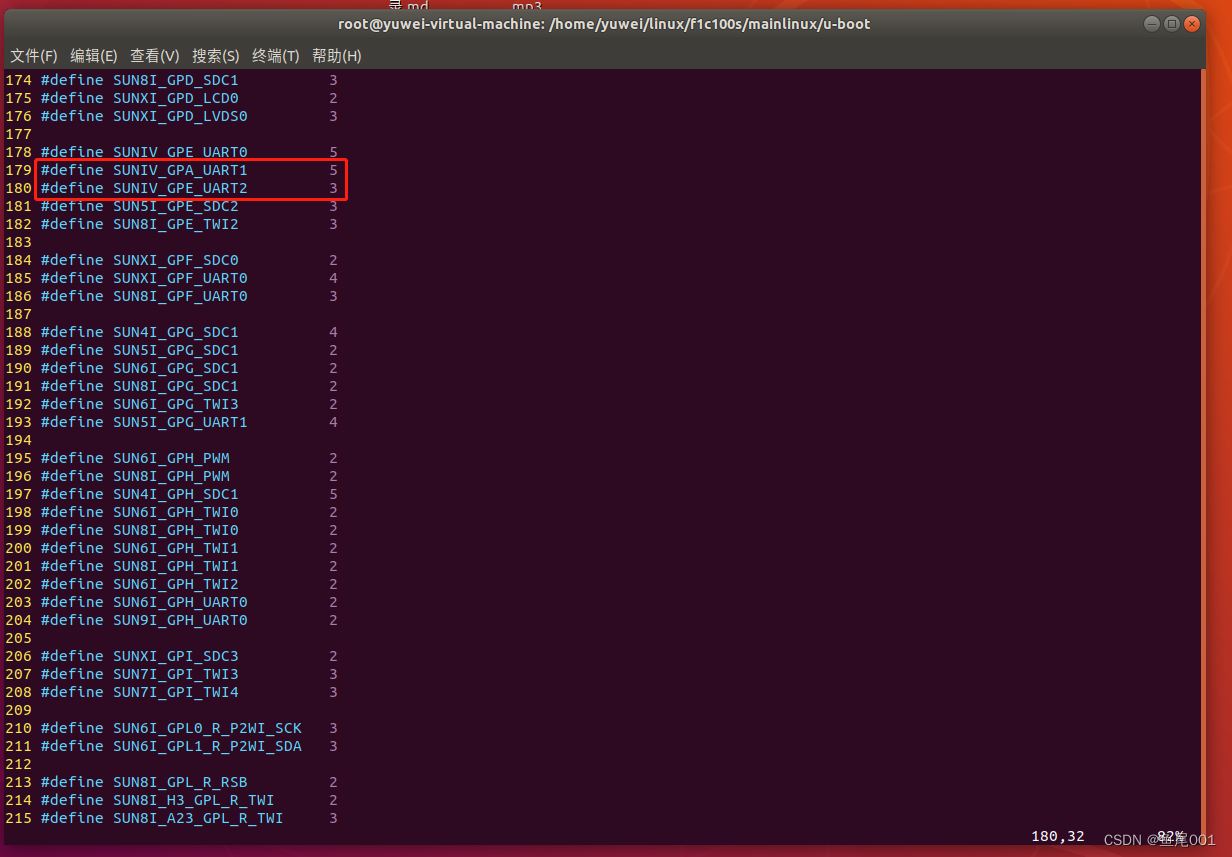

vi arch/arm/include/asm/arch-sunxi/gpio.h

#define SUNIV_GPA_UART1         5
#define SUNIV_GPE_UART2         3

在这里插入图片描述

必须放在 #include <configs/sunxi-common.h> 不然会编译报错

vi include/configs/suniv.h

#include <configs/sunxi-common.h>#undef CONFIG_CONS_INDEX/*
#define CONFIG_CONS_INDEX       1  //UART0
*/#define CONFIG_CONS_INDEX       2  //UART1/*
#define CONFIG_CONS_INDEX       3  //UART2
*/

在这里插入图片描述

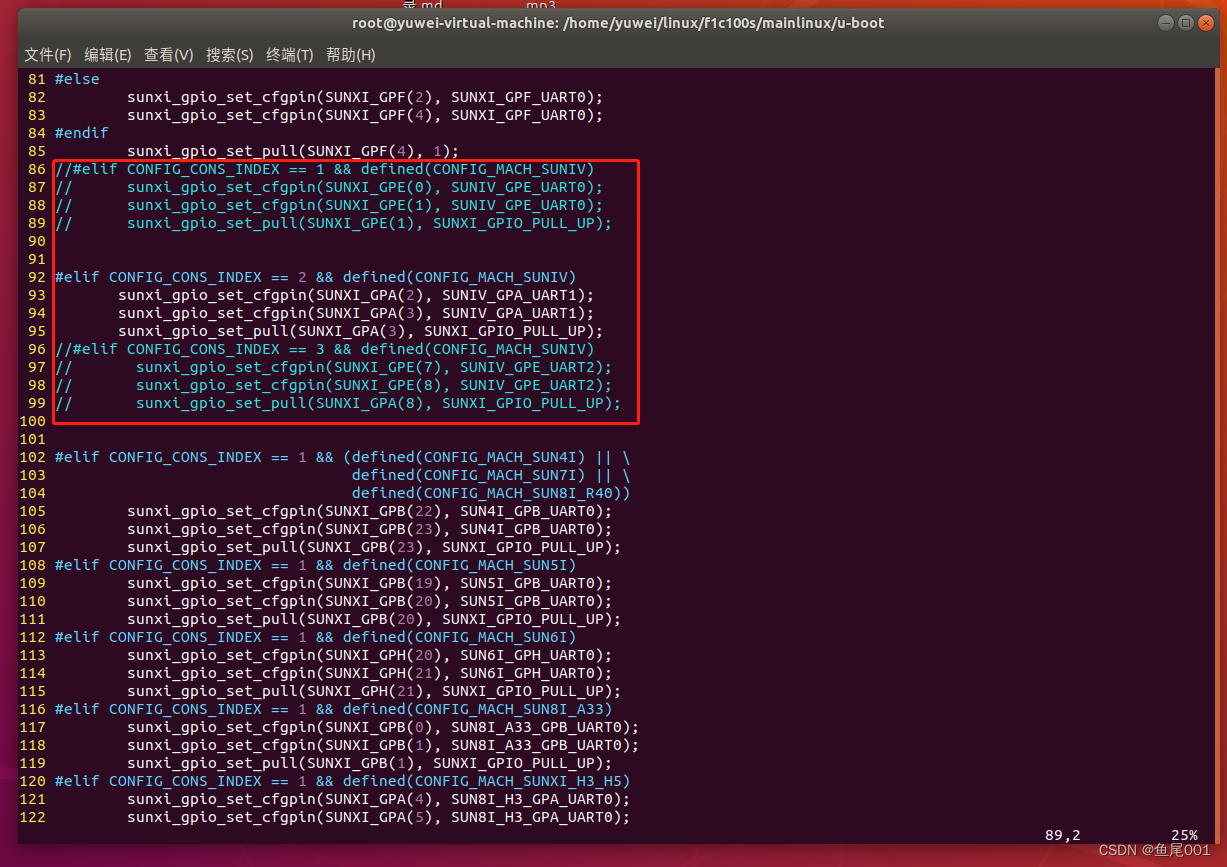

vi arch/arm/mach-sunxi/board.c

#elif CONFIG_CONS_INDEX == 2 && defined(CONFIG_MACH_SUNIV)sunxi_gpio_set_cfgpin(SUNXI_GPA(2), SUNIV_GPA_UART1);sunxi_gpio_set_cfgpin(SUNXI_GPA(3), SUNIV_GPA_UART1);sunxi_gpio_set_pull(SUNXI_GPA(3), SUNXI_GPIO_PULL_UP);
//#elif CONFIG_CONS_INDEX == 3 && defined(CONFIG_MACH_SUNIV)
//       sunxi_gpio_set_cfgpin(SUNXI_GPE(7), SUNIV_GPE_UART2);
//       sunxi_gpio_set_cfgpin(SUNXI_GPE(8), SUNIV_GPE_UART2);
//       sunxi_gpio_set_pull(SUNXI_GPA(8), SUNXI_GPIO_PULL_UP);

在这里插入图片描述

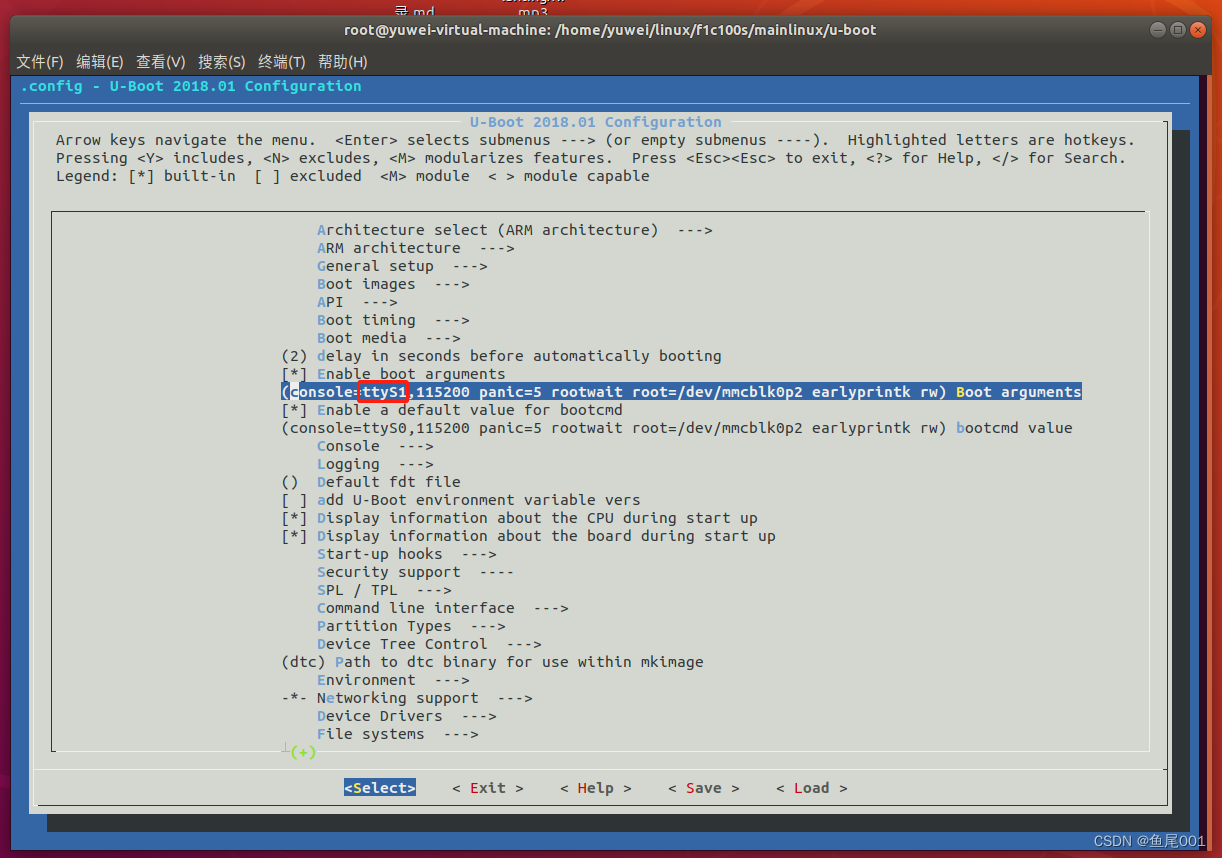

3. 修改内核传递参数

make ARCH=arm menuconfig

ttys1 //我用的串口1就用tty1假如是串口2就tty2

在这里插入图片描述

内核修改

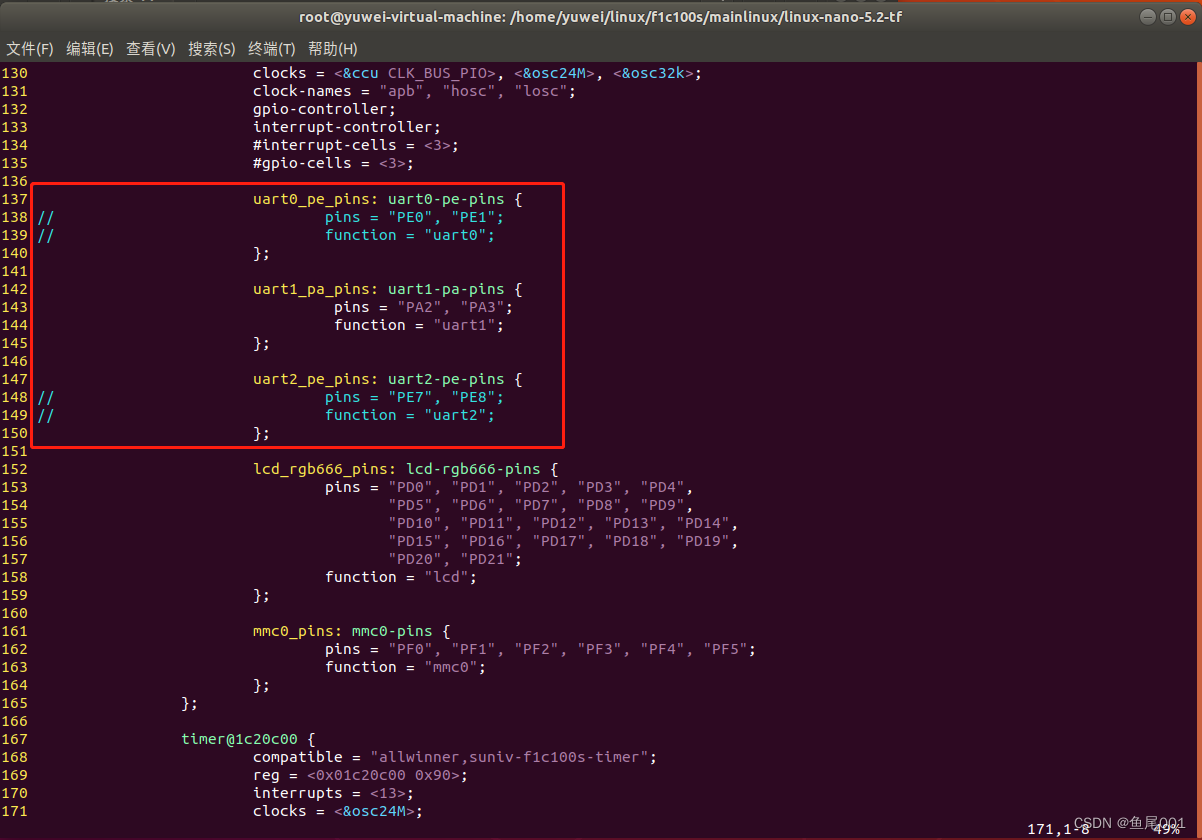

vi arch/arm/boot/dts/suniv-f1c100s.dtsi

uart0_pe_pins: uart0-pe-pins {
//	pins = "PE0", "PE1";
//	function = "uart0";
};uart1_pa_pins: uart1-pa-pins {pins = "PA2", "PA3";function = "uart1";
};uart2_pe_pins: uart2-pe-pins {
//	pins = "PE7", "PE8";
//	function = "uart2";
};

在这里插入图片描述

vi arch/arm/boot/dts/suniv-f1c100s-licheepi-nano.dts

aliases {
//	serial0 = &uart0;serial1 = &uart1;
//	serial2 = &uart2;
};chosen {
//	stdout-path = "serial0:115200n8";stdout-path = "serial1:115200n8";
//	stdout-path = "serial2:115200n8";
};

在这里插入图片描述

&uart0 {
//	pinctrl-names = "default";
//	pinctrl-0 = <&uart0_pe_pins>;
//	status = "okay";
};&uart1 {pinctrl-names = "default";pinctrl-0 = <&uart1_pa_pins>;status = "okay";
};&uart2 {
//	pinctrl-names = "default";
//	pinctrl-0 = <&uart2_pe_pins>;
//	status = "okay";
};
