很久以前发现了一颗性价比极高而且比较好玩的SOC，加群请仔细阅读本博客（见DKTool界面，请备注“来自博客”）
那就是全志F1C100S F1C200S，其中F1C100S内置32MB DDR1内存，F1C200S内置64MB DDR1内存。
这个片子能从淘宝轻松的买到，如果找靠谱的店家或者找代理商的话，F1C100S 是10块钱一片，F1C200S是13块钱一片。
从淘宝买一定要注意分辨是拆机还是库存还是正规代理货源，千万别图便宜，拆机良率可能20%；
根据用量，找代理商价格100s是9元多，200s是13块左右。我有靠谱的代理联系方式，并可提供BSP。
这么10来块钱，32MB 和 64MB 的外扩内存都买不到啊，用来驱动RGB屏幕啥的，STM32赶紧靠边站。
其实F1C100S F1C200S F1C500S F1C600 R6都是一个芯片，他们都是QFN88封装。
资源方面，
ARM926ejs内核，主频默认408MHz，据了解做产品出货的一般在600M左右，也有720M出货的。
有人说可以跑到900MHz，但我没有成功，uboot还没起来就挂了。
带有100M的SPI接口，2个SDIO接口，1个USB OTG接口，还有CSI摄像头接口，LCD RGB显示屏接口，音频接口。
I2C I2S UART PWM等等。
因为引脚比较少，所以复用严重，但也是有考虑的，如果IO不够用，就使用I2C扩展IO。
我们玩的以F1C100S和F1C200S为主。
目前能从网上找到的只有F1C200S和F1C600的寄存器手册。其实他们里面的内容都是一模一样的。
目前能找到F1C200s和F1C600的完整数据手册和寄存器手册，当然完整是相对的，基础外设的寄存器都是开放的，高级解码部分是不开放的。
关于F1C100S/F1C200S的资料，可以从挖坑网获得，whycan.cn（资料非常零散，找出自己需要的不易）
里面真是花式玩F1C100S，下面按照系统区分来列举一下：
1.流出的全志官方C600的BSP ，linux-3.10。支持硬解码编码，但不支持TVIN。可以从github搜到源码，因为C600面向的是智能音箱，所以bsp部分并没有默认支持显示屏，需要自己趟坑修改。其他问题不知。
2.全志官方的RTOS，名叫melis 2.0。这是全志自己的小系统，支持所有外设，硬件解码编码，TVIN,TVOUT各种外设，学习难度也是很大的，开发环境也是很难，如果能玩转，出些产品还是可以的。不过一般没人去研究他哈。（坑网可以获得）
3.全志官方的linux，名叫tina。有针对F1C200S的tina版本，3.0或者3.5，内核版本是linux3.10，这个软件支持部分比较丰富，还有比较完善的指导文档。不过这个资料是需要和代理商签NDA的，也就是保密协议，个人或小公司应该是不会被理会的吧。
4.社区支持的有linux-4.15，linux5.2，linux-5.6不支持硬解解码编码。其中荔枝派用的就是这个，有很多东西也是他们维护的。另外前一阵火的运行linux的名片用的就是这个片子。
5.XBOOT，九鼎xboot大佬支持的XBOOT，xboot是可以理解为裸机程序也可以理解为一个小系统，可以用来引导linux，也可以用来直接lua开发（很多人玩裸机或rtt从这里提炼驱动），直接用xboot开发也是比较方便的，在xboot群里有人做公司产品的。
6.RT-thread，这个最开始是RTT支持荔枝派做的，后来RTT有了融资，考虑盈利，把这一部分闭源了做了柿饼pie(串口屏)，在网上还能找到之前的资料。原来RTT官方支持的现在不能找到了，不过想玩RTT的饼子们，可以从github找第三方移植的RTT，现在支持了lcd和音频，资料还是不错的。有一个领头人@staunchheart ，他想玩RTT，大家可以找他一起完善 ，他已经可以用RTT的IDE studio进行开发了呢）
7.UCOS，这是xboot群的大佬，自己移植的ucos，把TVOUT都支持了，移植了NES模拟器，并做了掌机开发板，现在淘宝有售，名字叫小淘气科技，价格也很贵哟，人家可是付出了多少个夜晚研究出来的，有需求的希望支持一下，让做技术的人生活的更开心。
8.裸机keil开发，这是坑网达克罗德大神自己写的，在坑网上有资料，还可以用jlink调试开发。
9.VFS，这是simon大佬公司维护的项目，使用IAR，在单片机上跑裸机，并可以运行linux子系统。
10.Aodzip大佬做了uboot kernel rootfs的buildroot的支持，并且uboot支持dfu下载程序，支持spi nor启动，spi nand启动，sdio0 4bit 的TF卡，SD NAND，emmc启动；sdio1 1bit 的tf卡或emmc或sd nand的启动。并且支持dfu烧写。好像还支持硬件解码编码，有大佬可以试试。
玩F1C200S的人大部分是想用来带屏的，所以GUI是大家关心的。 列举一些大家使用的GUI。
1、周立功的AWTK（首推，打算PDA就用这个了）
2、开源的littlevgl GUI
3、Qt
4、minigui
5、RTX
总之，这款片子被大家玩起来了。我也做了个核心板。
粗略算过，不算flash，核心的BOM成本在15块钱。如果全部自己手焊的话，一块板子不到20。

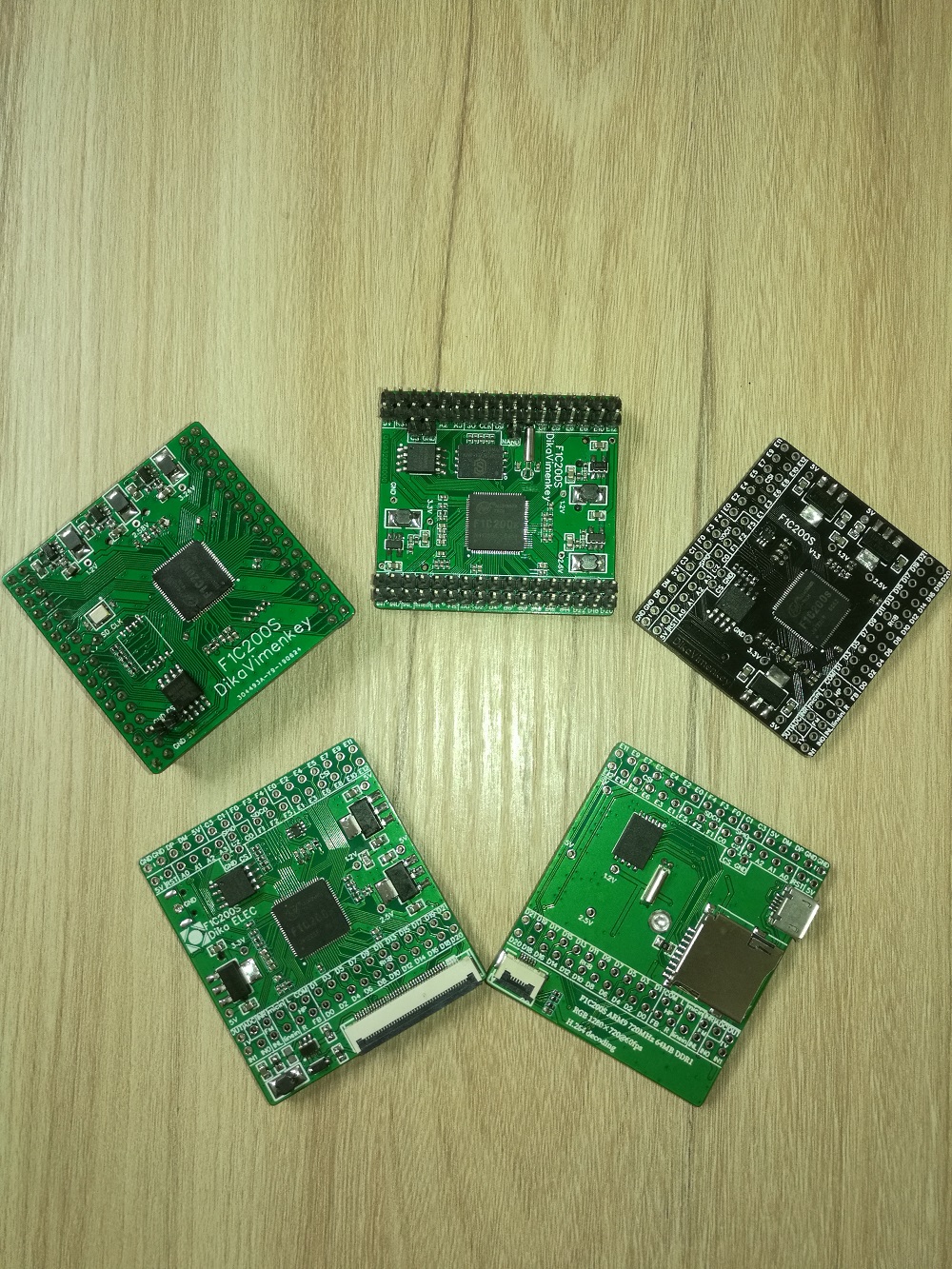

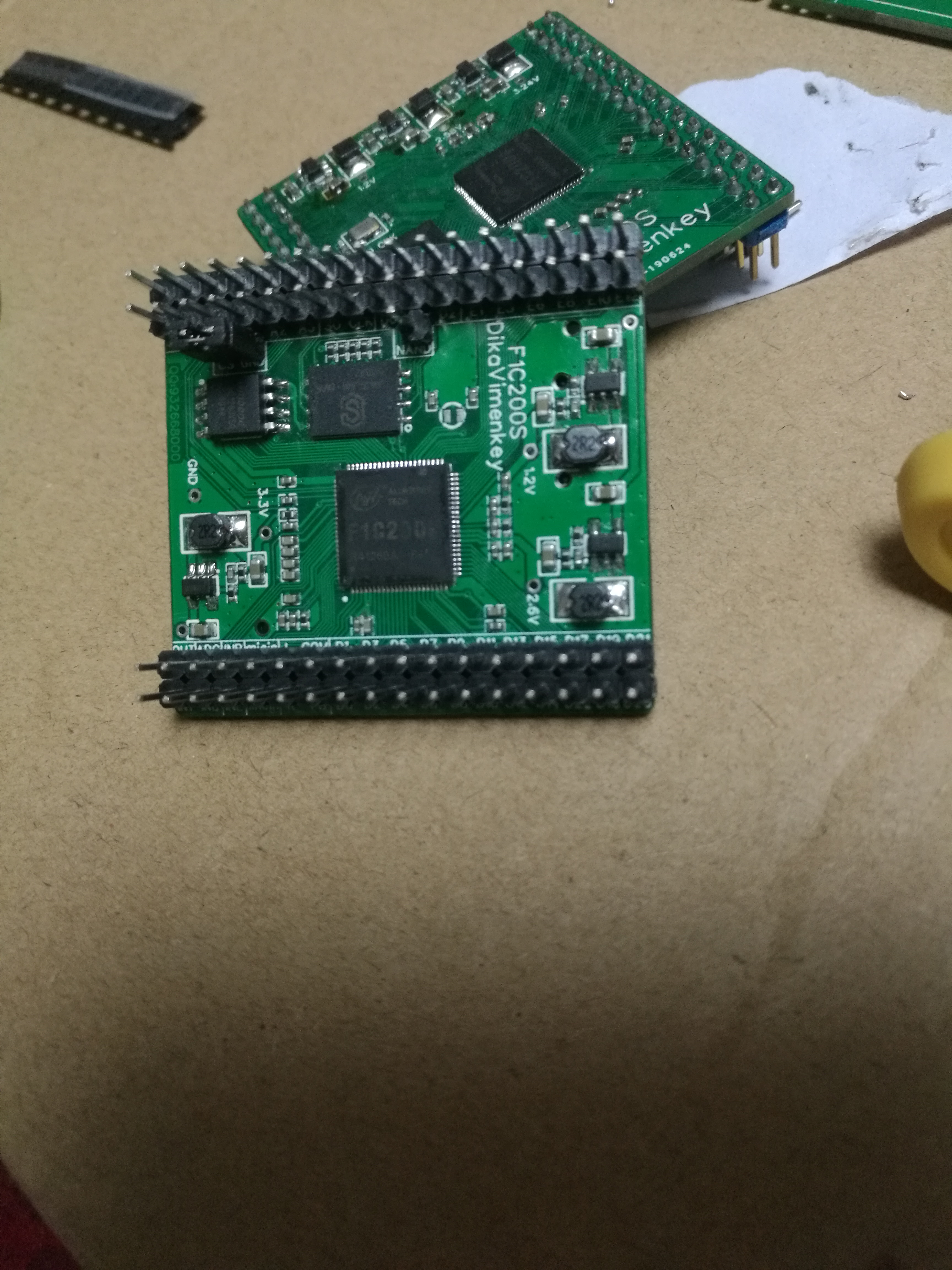

这是我画的板子，做了几十个挂淘宝已经卖完了。欢迎大家一起来玩，一起交流。
现在下图中的板子已经淘汰了，我又设计了新板子呢，而且在做手持机。现在没有可卖的了。如果有想要核心板PCB的话，我可以出售立创EDA工程文件，可以在本文中找到联系群号。我自己都没有可以用的了。
上图中最底部的两个板子就是最新的核心板，增加了LCD接口，也能接通用40PIN的显示屏了。但我没有 继续做下去，毕竟核心板并不好玩，做来卖也是赚不了几十块钱，而且很麻烦。有一款我在立创库里开源过，后来 无人问津就关闭了呢。
所以玩就玩的好， 想必各位买板子回去也是想接各种东西进行测试的，所以为什么不做一个集成的板子呢！
于是PDA开始设计。

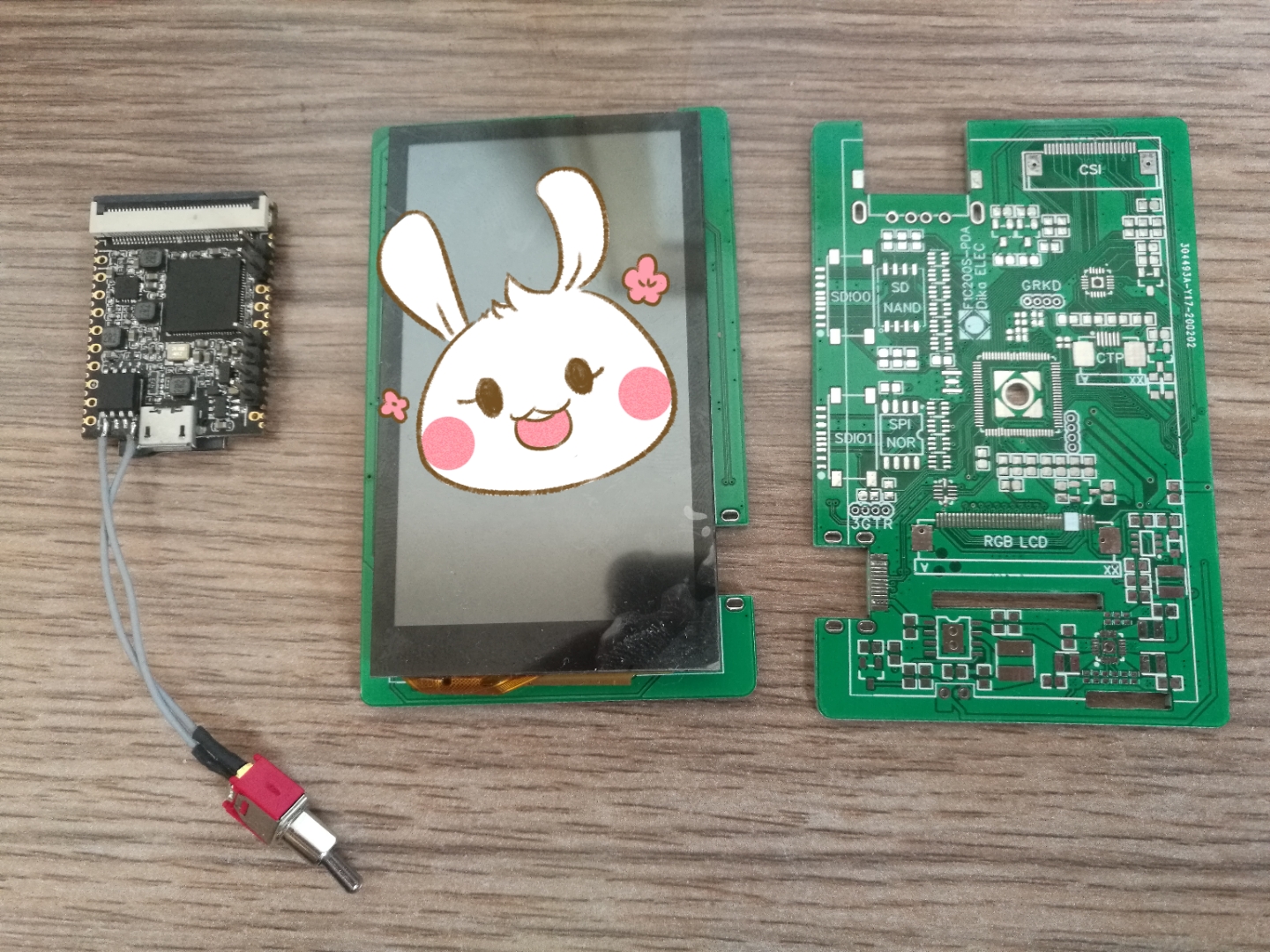

PCB板也已经做好了。

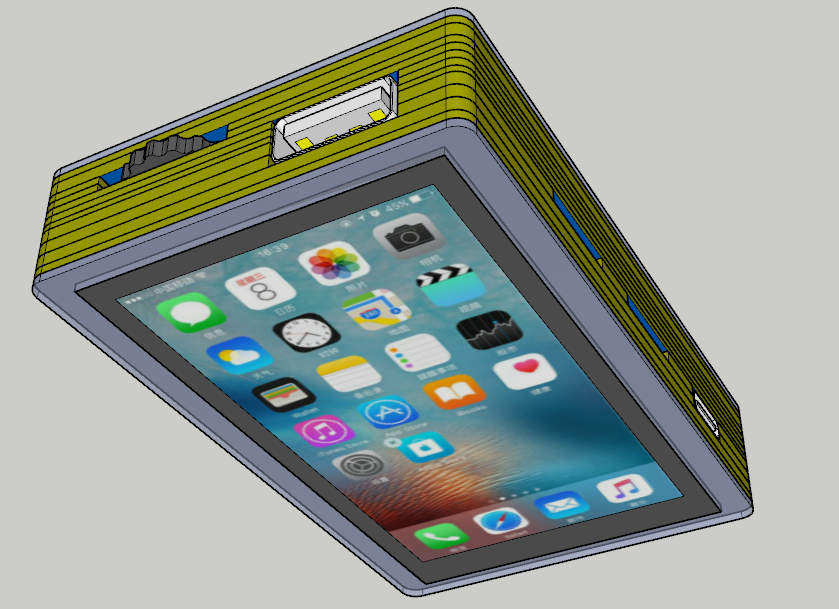

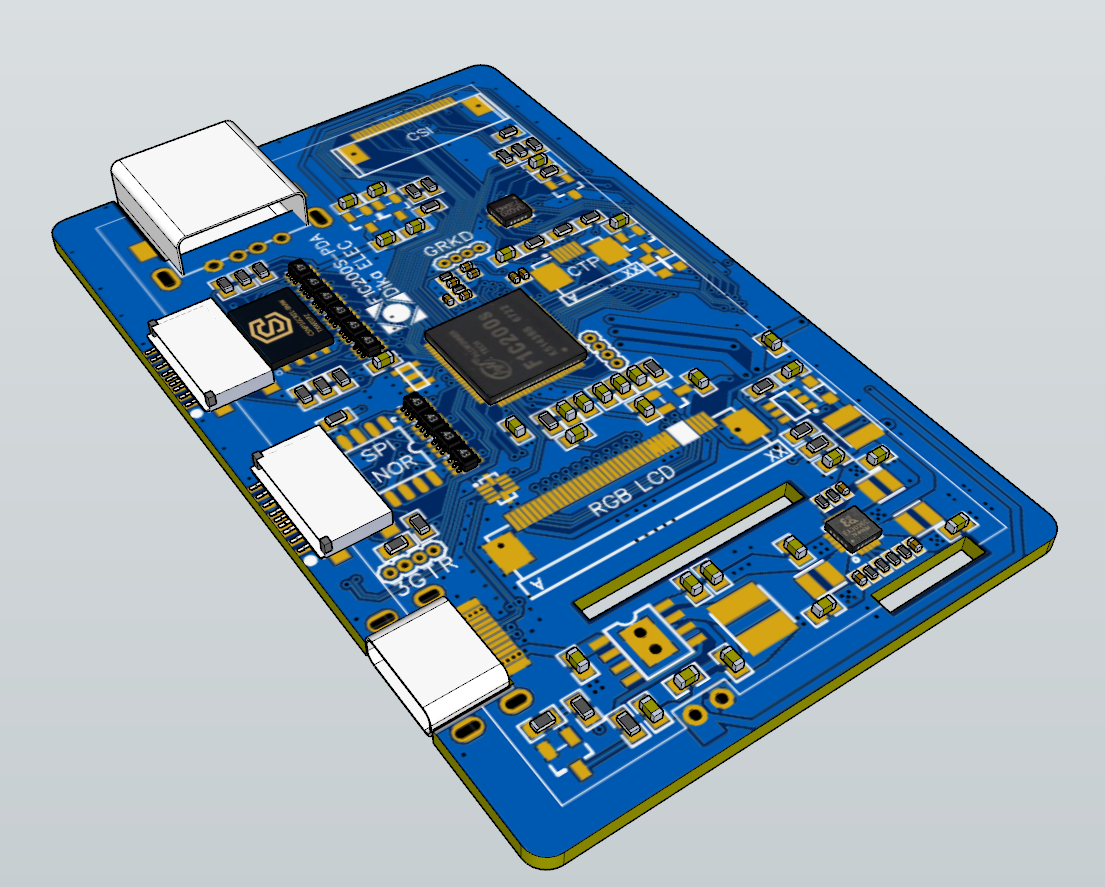

另外3D图也设计了一下。
因为视频不好上传，就不上传了，发个截图吧。

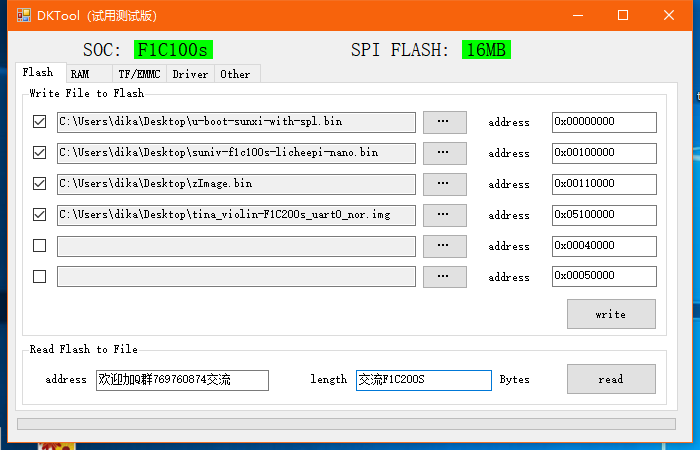

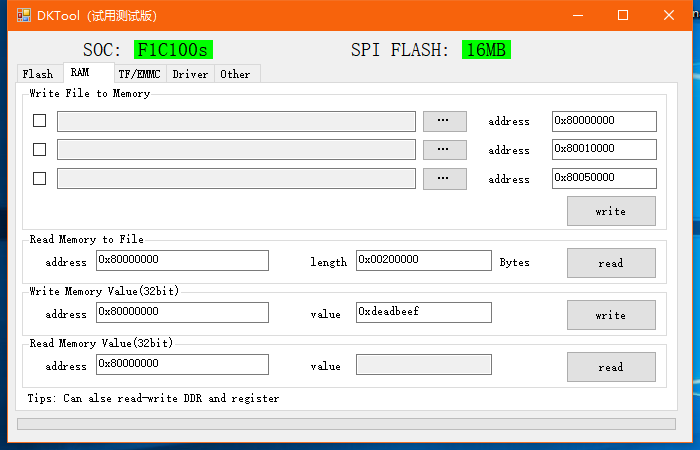

同时呢， 为了方便烧写 固件什么的方便一些，我做个了windows下的图形烧录工具（其实就是封装了一下sunxi-fel）
1、支持监测插入电脑的芯片型号，判断是F1C100S还是F1C200S，
2、支持监测spi flash的容量
3、支持烧录文件到spi flash
4、支持读取spi flash数据以文件的方式存储

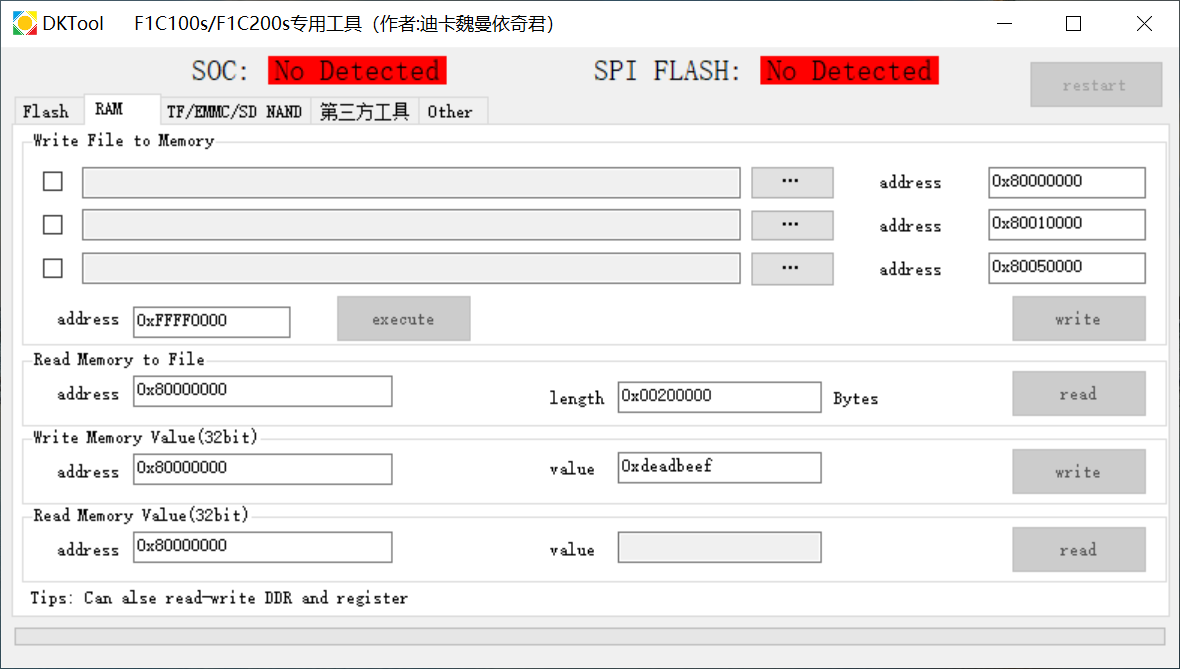

5、支持烧写文件到DDR
6、支持读取DDR中数据以文件方式存储
7、支持读写指定内存地址的32bit数据（可以读写ddr，也可以用来设置寄存器啥的）

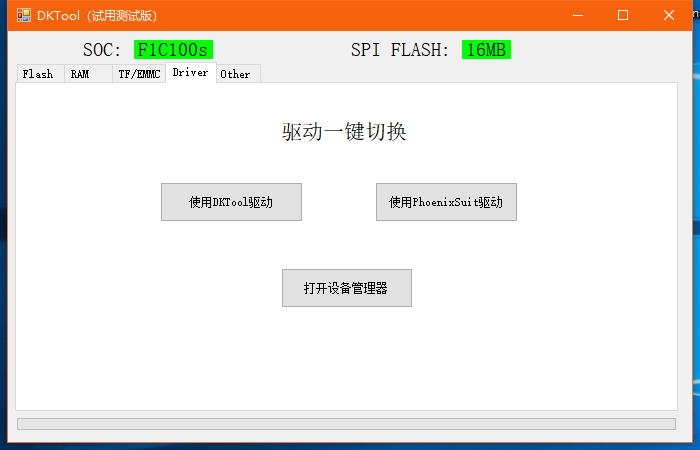

8、我觉得最好的功能还就集成了USB驱动部分，DKTool驱动就是本工具使用的驱动，
另一个则是烧录全志官方BSP固件用的工具。
（全志BSP生成的固件内包含了很多东西，比较复杂，搞不懂）

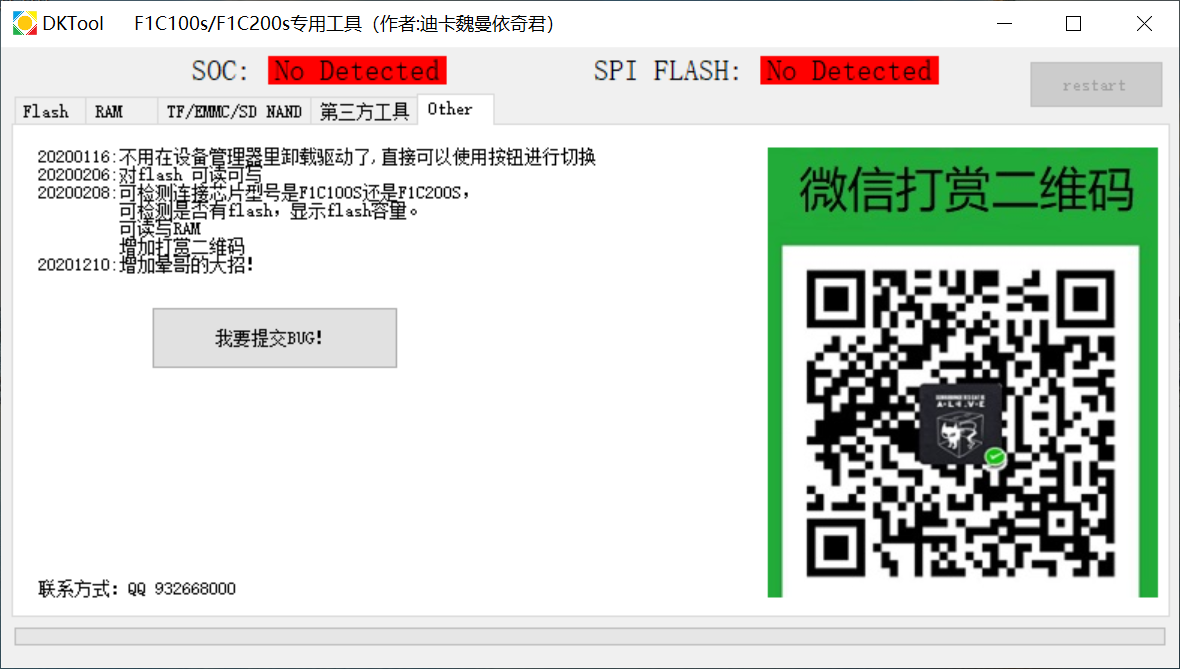

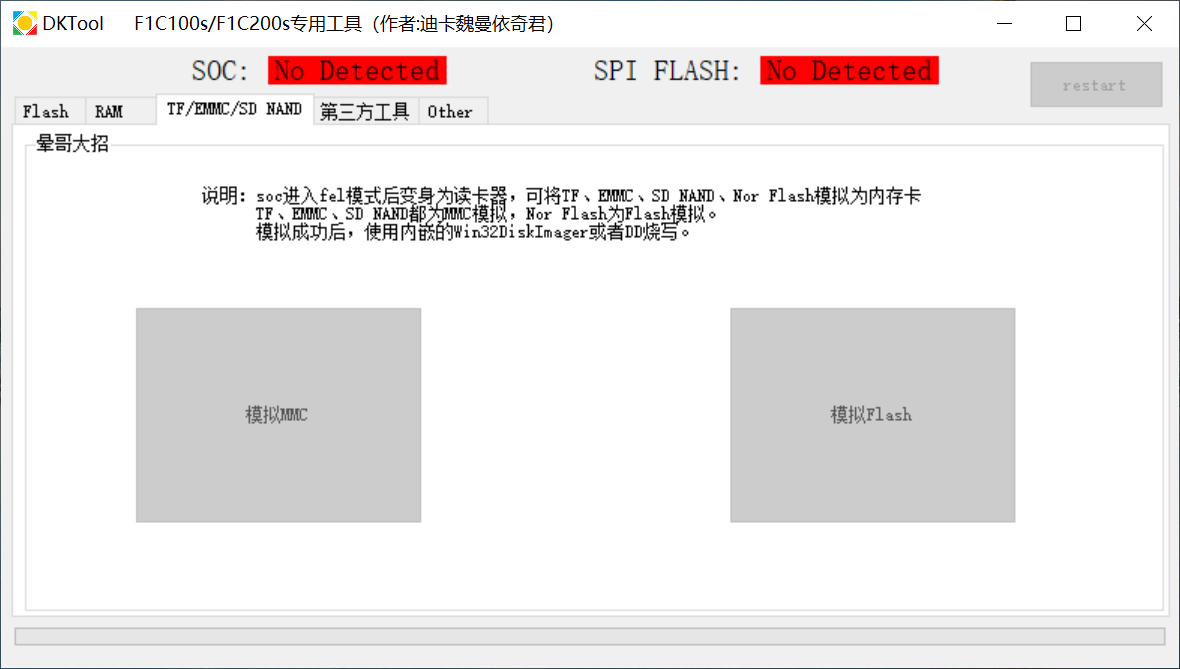

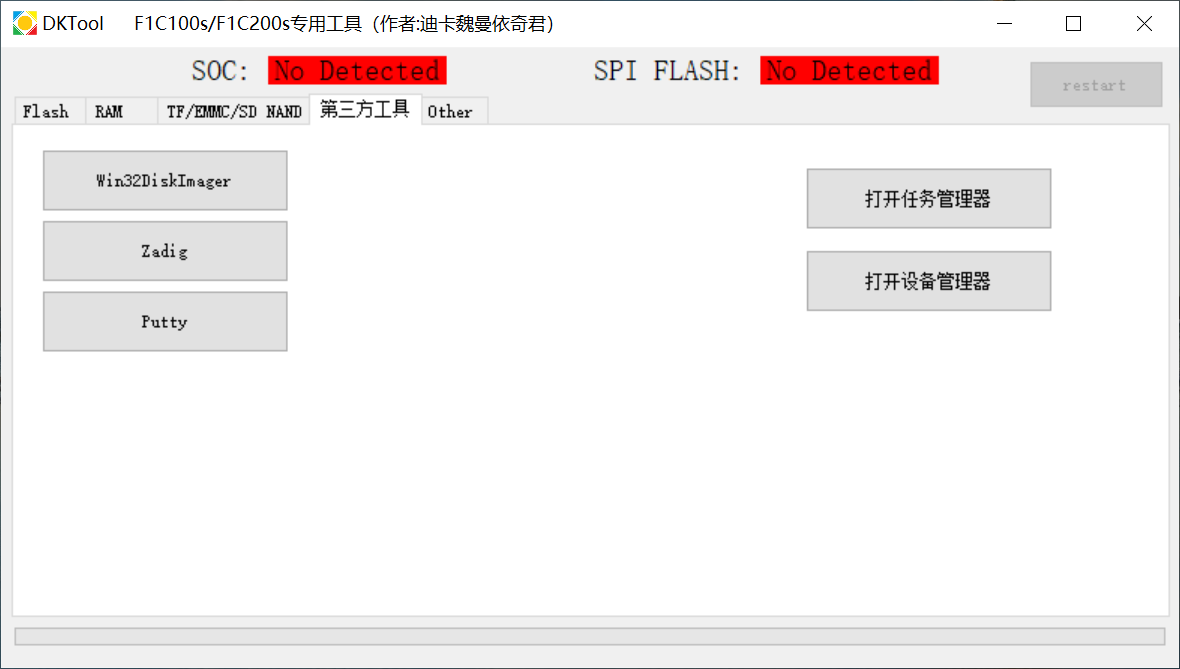

202012月最新DKTool，增加了whycan.cn晕哥的大招，将flash设备模拟为TF卡，内嵌了多款第三方软件
烧写工具还有很多BUG需要完善，所以不在这发布了。可以到群里去找，最新版本0229，不再更新。以后PDA出来再做配套软件，会加上可以烧写emmc等功能。
4层板的PDA正在进行中，还制作了钢网，OK了后续再更新。

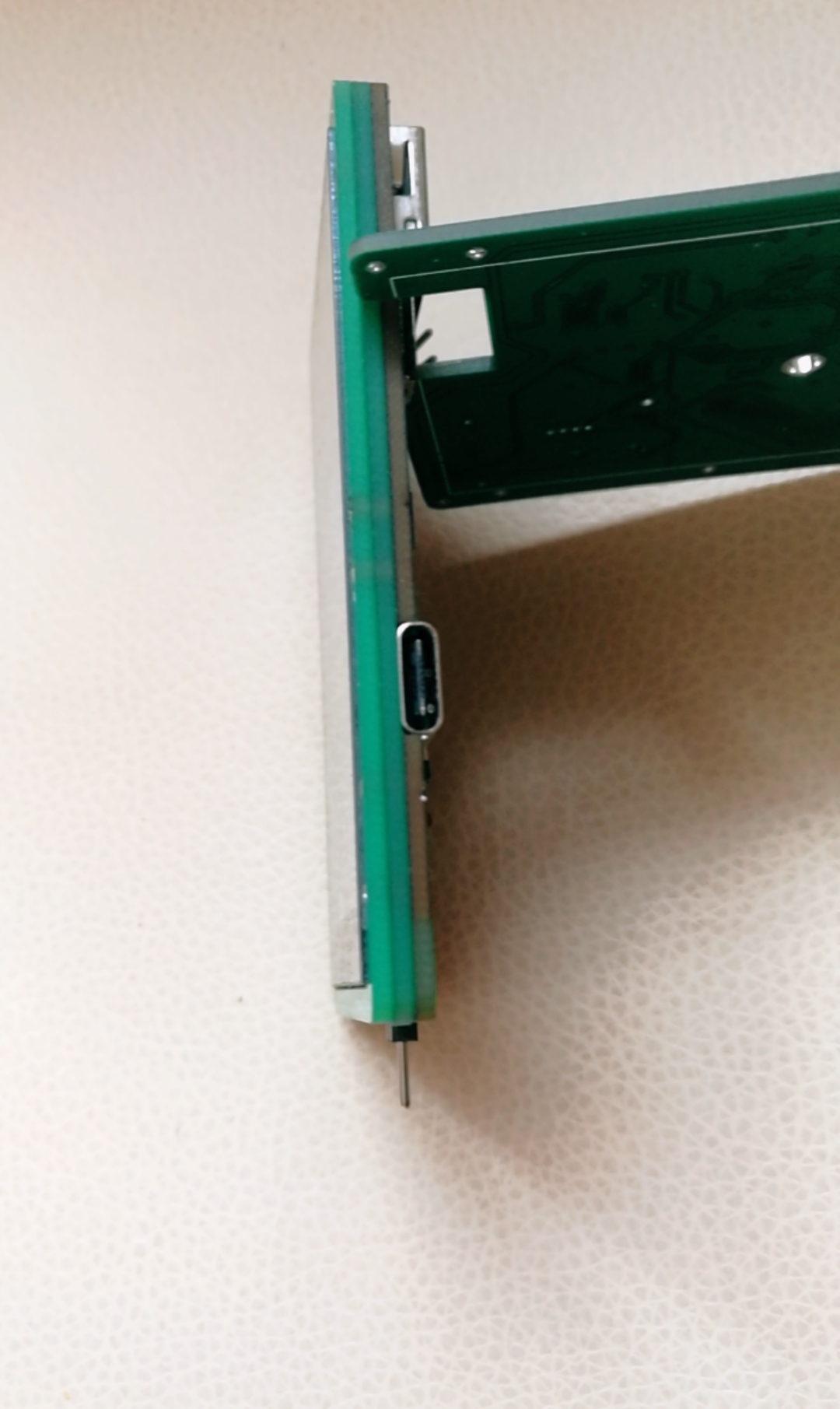

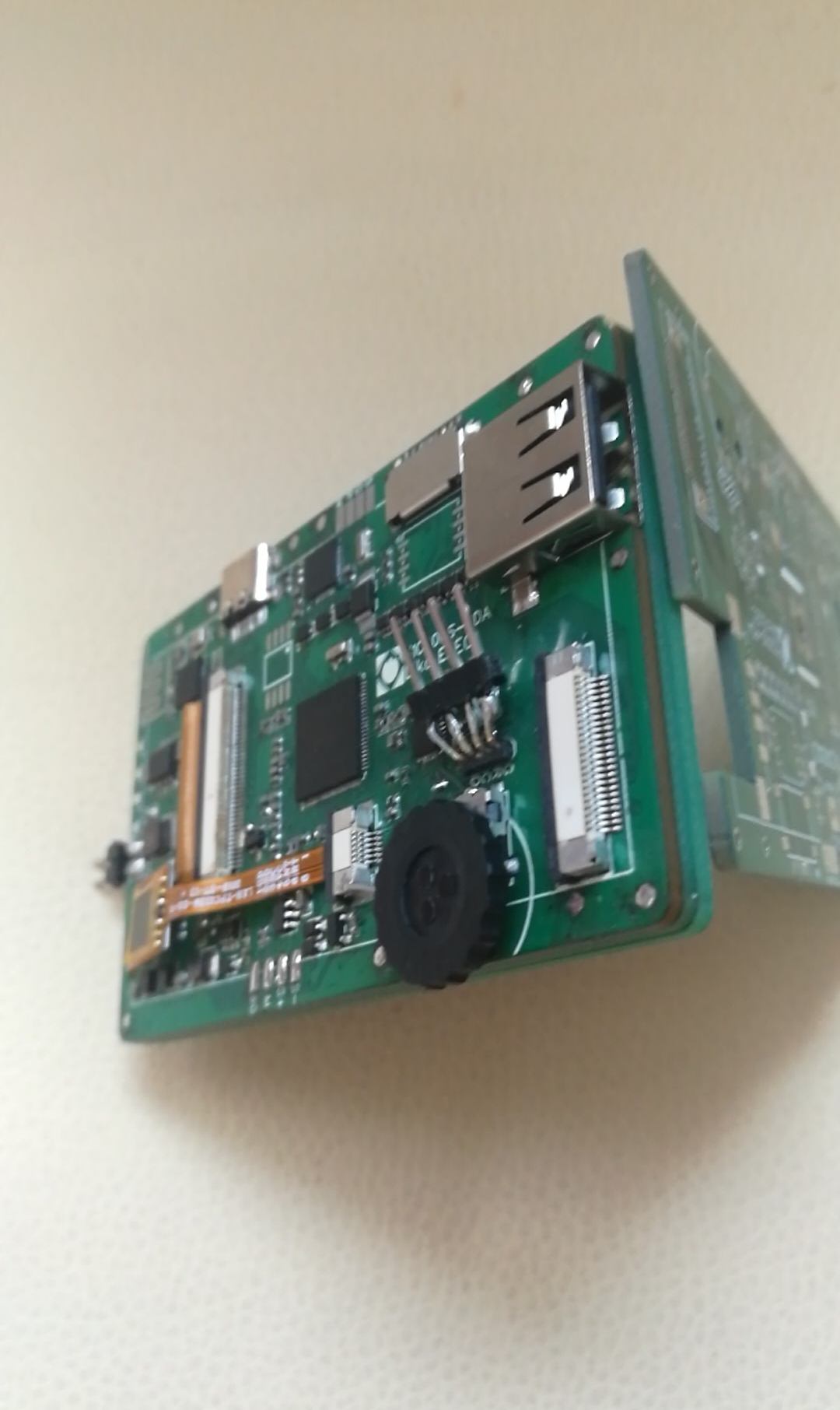

PDA的硬件第一版有些不合理，又做了第二版，就是 下面的工程版PDA。
工程PDA算是OK了，知道了一些BUG，下一版不出问题就是正式版了，
另外，RGB屏已经驱动成功，音频带喇叭也已经驱动成功，N76E003的 烧录我要改版到可以使用一个Type-C口烧录。
N76E003模拟N多个额PCF8574。
不出现什么意外，今年看看能不能做出来。
2020今年家有喜事，暂时放下了一段时间，慢慢来吧。
下面绿色的框子不太好看，正式版用的是黑色亚克力。
2020年10月：
3寸屏太小了，板子上塞不了多少东西，于是我又换了一个屏幕3.5寸的（大显家的）。
在此说一下PDA的配置
CPU:F1C100S/F1C200S
RAM:内置32MB/64MB
Flash:TF卡槽焊盘+SD Nand焊盘+EMMC焊盘（看情况进行焊接）
音频：麦克风+iphone6以上高音质喇叭
接口：Type-C USB2.0 slave；充电、单片机/SOC下载程序、串口调试单片机/SOC、调试蓝牙模块
USB2.0 母口 可以插U盘
按键：美上美优质滚轮编码器（手感贼棒！！！）
屏幕：3.5寸电容触摸 480*800分辨率 IPS屏 非全贴合
摄像头：OV5640 500万像素
WiFi：ESP8266EX 工作在sdio网卡模式，实测速度1MB/S
蓝牙：杰里方案，支持连接手机，通过该蓝牙，可以手机放歌，当蓝牙音箱用；可以借助蓝牙功能，PDA实现打电话功能。可以BLE数据传输，通过微信小程序配置WIFI网络。
电源管理：暂时保密，同时锂电池充电管理
电池：诺基亚BL-5C 1000mAh
包边：不锈钢装饰条
正反面：亚克力广告贴（最终效果逼格高！）
2021年7月：

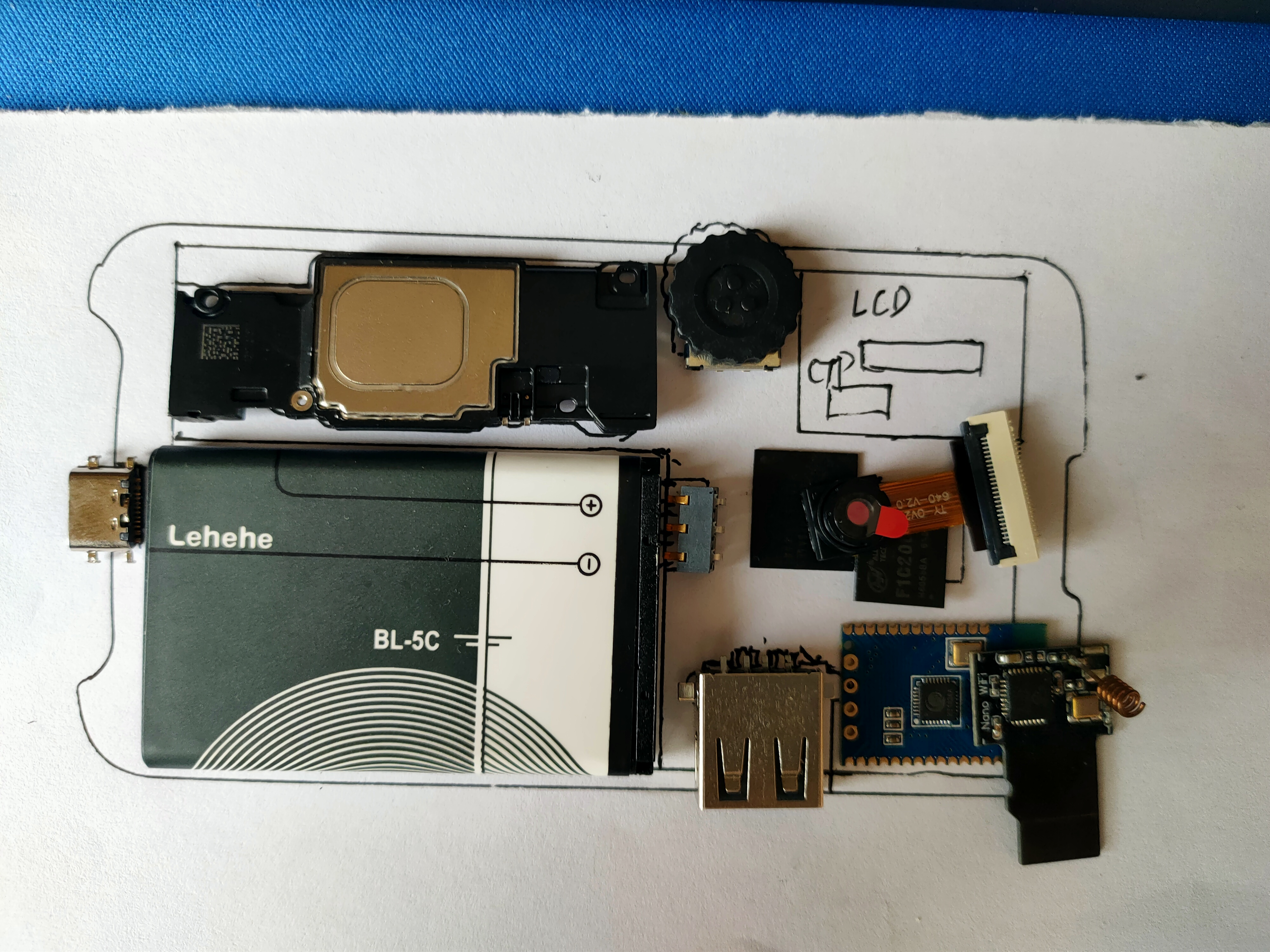

换屏了，3.8寸的带弧度的屏，这样做出来才像PDA
画一半，先发一下。
