在设备侧，智能设备采用了NB-IOT芯片，它和中国电信物联网开放平台之间通过CoAP协议通讯。CoAP报文的payload里是设备的应用数据。

应用server通过http/https协议和平台通讯，通过调用平台的开放API来控制设备，平台把设备上报的数据推送给应用服务器。平台支持对设备数据进行协议解析，转换成标准的json格式数据。

图1 组网图

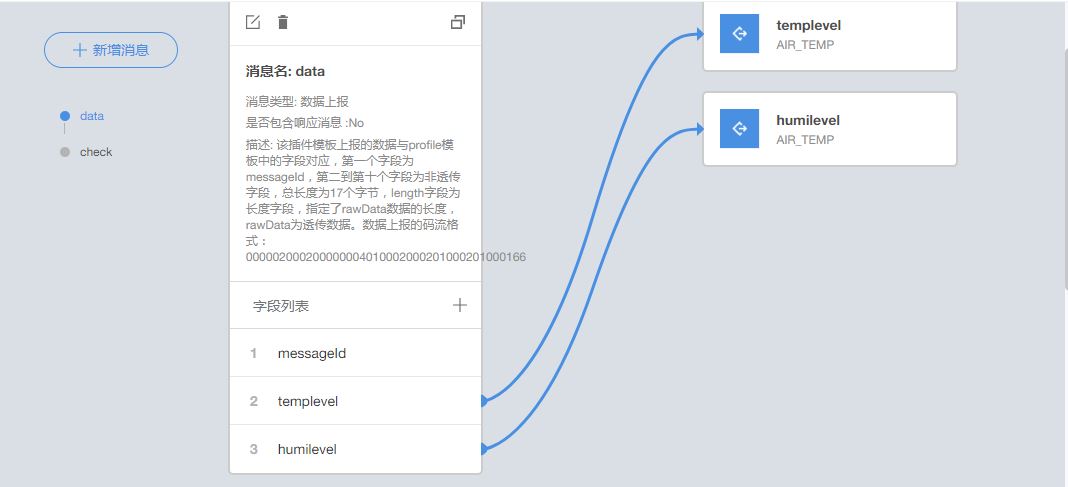

应用功能很简单，温湿度数据上报，主要通过低功耗STM32L系列MCU通过COAP上报传感器数据，其中，电信云的profile及插件开发如下：

通过检测端注网，COAP    发送数据：

void CDP_Init(void)//COAP服务器配置初始化
{printf("AT\r\n"); Delay(300);strx=strstr((const char*)RxBuffer,(const char*)"OK");//返回OKClear_Buffer();	while(strx==NULL){Clear_Buffer();	printf("AT\r\n"); Delay(300);strx=strstr((const char*)RxBuffer,(const char*)"OK");//返回OK}BC95_Status.netstatus=1;//闪烁没注册网络printf("AT+NBAND?\r\n");//获取频段号Delay(300);strx=strstr((const char*)RxBuffer,(const char*)"+NBAND:5");//返回5  电信  返回8是移动 Clear_Buffer();	while(strx==NULL){Clear_Buffer();	printf("AT+NBAND?\r\n");//获取频段号Delay(300);strx=strstr((const char*)RxBuffer,(const char*)"+NBAND:8");//返回OK}printf("AT+CIMI\r\n");//获取卡号，类似是否存在卡的意思，比较重要。Delay(300);strx=strstr((const char*)RxBuffer,(const char*)"46011");//返46011Clear_Buffer();	while(strx==NULL){Clear_Buffer();	printf("AT+CIMI\r\n");//获取卡号，类似是否存在卡的意思，比较重要。Delay(300);strx=strstr((const char*)RxBuffer,(const char*)"46011");//返回OK,说明卡是存在的}printf("AT+CFUN=0\r\n");//关闭射频Delay(300);	strx=strstr((const char*)RxBuffer,(const char*)"OK");//返回OKwhile(strx==NULL){strx=strstr((const char*)RxBuffer,(const char*)"OK");//返回OK}Clear_Buffer();	printf("AT+NCDP=180.101.147.115,5683\r\n");//配置CDP服务器地址电信平台的Delay(300);	strx=strstr((const char*)RxBuffer,(const char*)"OK");//返回OKwhile(strx==NULL){strx=strstr((const char*)RxBuffer,(const char*)"OK");//返回OK}Clear_Buffer();	printf("AT+NRB\r\n");//对模块进行重启Delay(2000);	//延时2s	printf("AT+CIMI\r\n");//获取卡号，确认模块重启正常Delay(300);strx=strstr((const char*)RxBuffer,(const char*)"46011");//返46011Clear_Buffer();	while(strx==NULL){Clear_Buffer();	printf("AT+CIMI\r\n");//获取卡号，确认模块重启正常Delay(300);strx=strstr((const char*)RxBuffer,(const char*)"46011");//返回OK,说明卡是存在的}	}

void BC95_SendCOAPdata(uint8_t *len,uint8_t *data)
{printf("AT+NMGS=%s,%s\r\n",len,data);//发送COAP数据Delay(300);strx=strstr((const char*)RxBuffer,(const char*)"OK");//返回OKif(strx)//表明发送正确，平台收到数据{Uart1_SendStr("SEND DATA OK!\r\n");Clear_Buffer();	}else//如果返回error 一般是第一次与平台握手问题或者是CDP服务器配置问题。用户可以查询下 AT+NMSTATUS? 打印到显示端进行查看{printf("AT+NMSTATUS?\r\n");//判断当前模块与平台之间的连接关系，一般未发数据之前都是INIITIALISED，如果正常发送到数据到平台之后是MO_DATA_ENABLEDDelay(300);strx=strstr((const char*)RxBuffer,(const char*)"+NMSTATUS:MO_DATA_ENABLED");//查看是否返回是这个数据，if(strx){Uart1_SendStr("Connect OK!\r\n");  //表明连接上正常的，待下次再发数据就可以了}Clear_Buffer();	//打印平台的返回值}Clear_Buffer();	}



登录电信Oceanconnect: https://180.101.147.208:8093（通过微信申请账号），可以看到监测到的数据，并实时刷新：
