我们的设计需要多大容量的芯片？我们的设计能跑多快？这是经常困扰工程师的两个问题。对于前一个问题，我们可能还能先以一个比较大的芯片实现原型，待原型完成再选用大小合适的芯片实现。对于后者，我们需要一个比较精确的预估，我们的设计能跑50M，100M 还是133M？

　　首先让我们先来看看Fmax 是如何计算出来的。图（1）是一个通用的模型用来计算FPGA的。我们可以看出，Fmax 受Tsu ， Tco ， Tlogic 和 Troute 四个参数影响。（ 由于使用FPGA 全局时钟，时钟的抖动在这里不考虑）。

1　时钟周期 T = Tco + Tlogic + Troute + Tsu

　　时钟频率 Fmax = 1/Tmax

　　其中：

　　Tco ： D 触发器的输出延时

　　Tlogic ： 组合逻辑延时

　　Troute ： 布线延时

　　Tsu ： D 触发器的建立时间　　

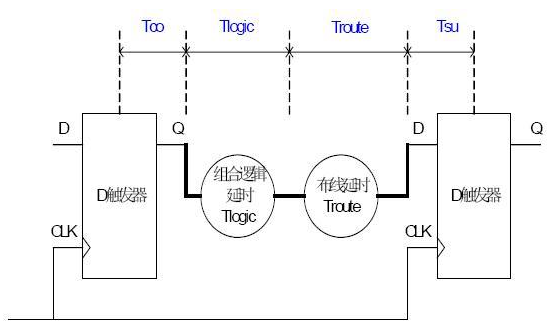

                              图（ 1 ） 时钟周期的计算模型



　　由图（1）可以看出，在影响Fmax 的四个参数中，由于针对某一个器件Tsu 和Tco 是固定的，因此我们在设计中需要考虑的参数只有两个Tlogic 和Troute.通过良好的设计以及一些如Pipeline 的技巧，我们可以把Tlogic 和Troute 控制在一定的范围内。达到我们所要求的Fmax.

　　经验表明一个良好的设计，通常可以将组合逻辑的层次控制在4 层以内，即（ Lut Levels 《=4 ） 。而Lut Levels（ 组合逻辑的层次 ）将直接影响Tlogic 和Troute 的大小。 组合逻辑的层次多，则Tlogic 和Troute 的延时就大，反之， 组合逻辑的层次少，则Tlogic 和Troute 的延时就小。

　　让我们回过头来看看Xilinx 和Altera 的FPGA 是如何构成的。是由Logic Cell （ Xilinx ）或 Logic Element（ Altera ）这一种基本结构和连接各个Logic Cell 或Logic Element 的连线资源构成。无论是Logic Cell 还是 Logic Element ，排除其各自的特点，取其共性为一个4 输入的查找表和一个D 触发器。如图（2）所示。而任何复杂的逻辑都是由此基本单元复合而成。图（3）。上一个D 触发器的输出到下一个D 触发器的输入所经过的LUT 的个数就是组合逻辑的层次（ Lut Levels ）。因此，电路中用于实现组合逻辑的延时就是所有Tlut 的总和。在这里取Lut Levels = 4 。

2， 故   Tlogic = 4 * Tlut 　

　

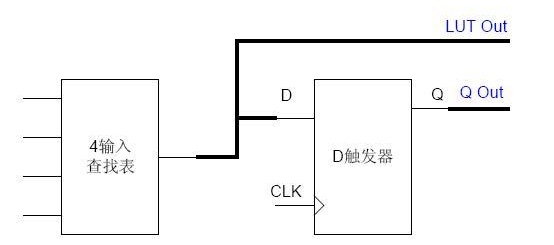

                                            图（ 2 ） FPGA基本逻辑单元　　

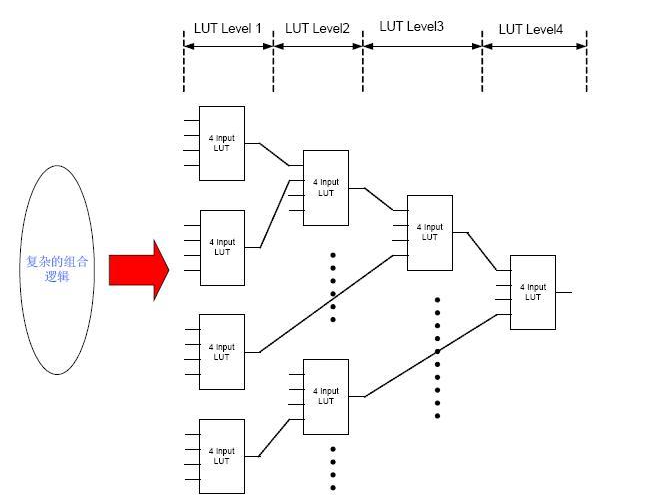

                                            图（ 3 ） 复杂组合逻辑的实现



　　解决的 Tlogic 以后，我们来看看Troute 如何来计算。由于Xilinx 和Altera 在走线资源的设计上并不一样，并且Xilinx 没有给出布线延时的模型，因此更难于分析，不过好在业内对布线延时与逻辑延时的统计分析表明， 逻辑延时与布线延时的比值约为1:1 到1:2.由于我们所选用的芯片大量的已经进入0.18um 和0.13um 深亚微米的工艺，因此我们取逻辑延时与布线延时的比值为1:2.

　　Troute = 2 * Tlogic        //布线延时时间设定为逻辑延时的两倍

　　Tmax = Tco + Tlogic + Troute + Tsu

　　= Tco + Tsu + 3 * Tlogic

3，　= Tco + Tsu + 12 * Tlut

　　下表是我们常用的一些 Xilinx 和Altera 器件的性能估算。我们选取的是各个系列中的最低的速度等级。由于Altera 的APEX ，APEX II 系列器件的不同规模的参数不同，我们选取EP20K400E 和 EP2A15 作代表。

Tsu ( ns )Tco ( ns )Tlut ( ns )Fmax
Spartent II-50.71.30.796 M
Virtex E-60.631.00.47137M
Virtex II-40.370.570.44160M
Virtex II Pro -50.290.400.37193M
APEX E-3 #0.230.321.0179M
APEX II-9##0.330.230.7112M
Stratix -70.0110.2020.527153M


　　# 以EP20K400E-3 的数据计算得出。

　　## 以 EP2A15-9 的数据计算得出。

4，搜索handbook，不要搜索datasheet

EP4CE15F23C8N pdf, EP4CE15F23C8N description, EP4CE15F23C8N datasheets, EP4CE15F23C8N view ::: ALLDATASHEET :::

（转）关于FPGA器件的工作频率_xuexiaokkk的博客-CSDN博客_fpga工作频率

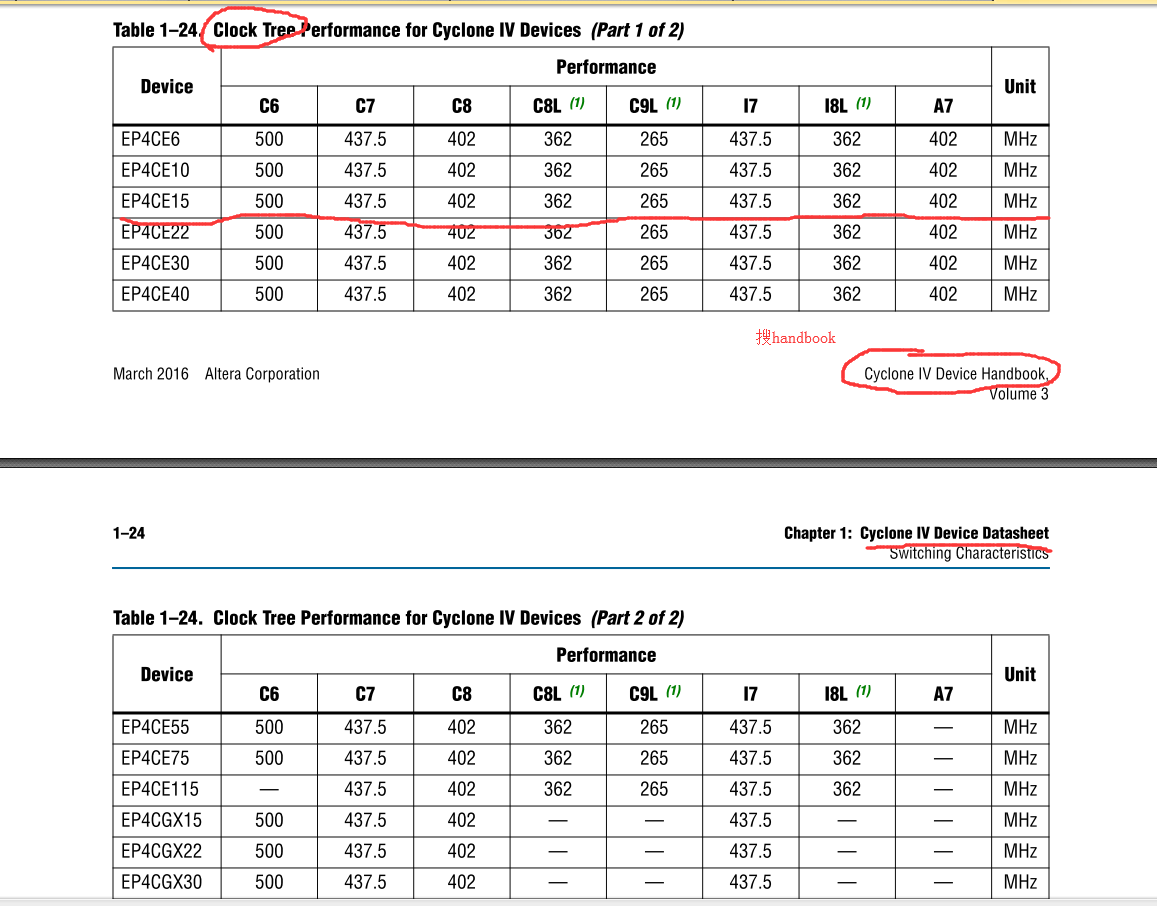

4-1 时钟树的特性

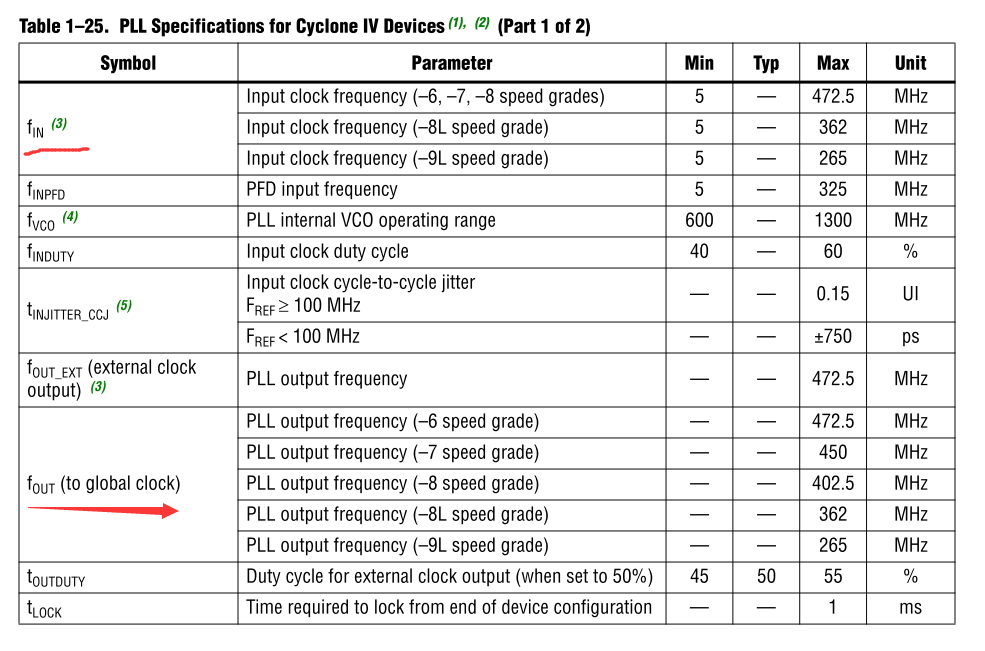

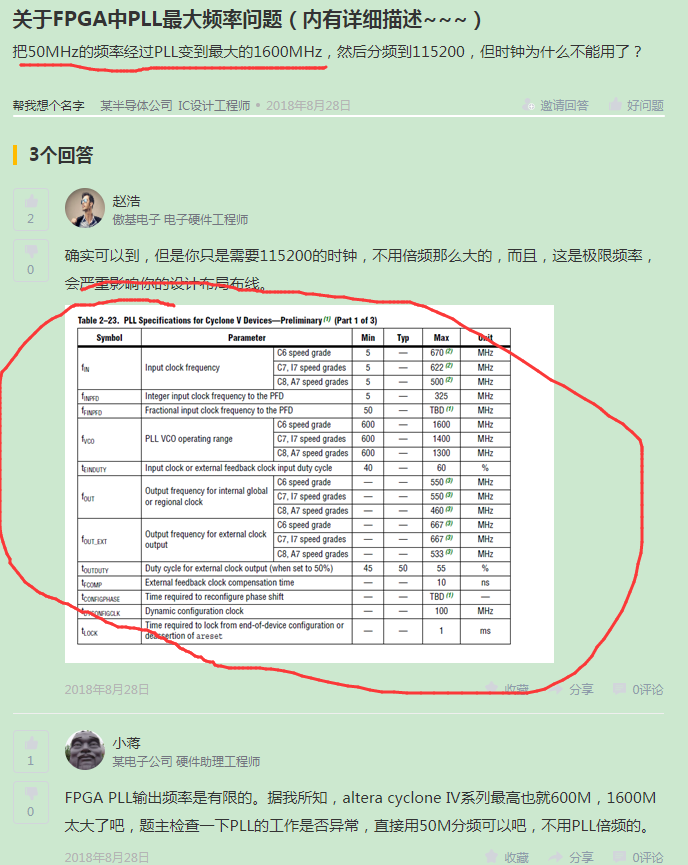

4-2 PLL特性；Fout_ext;Fout两个参数

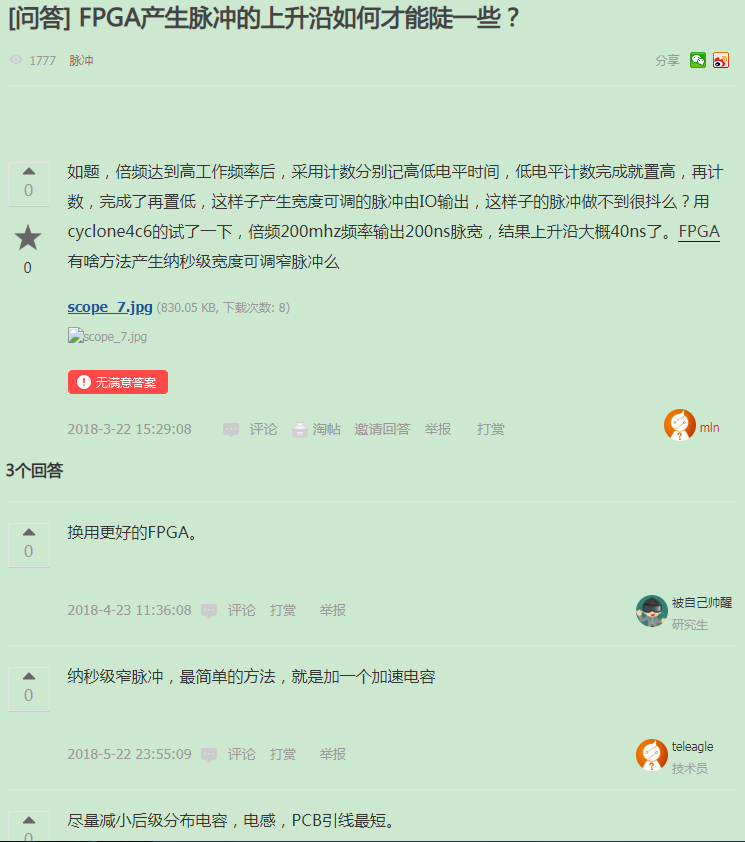

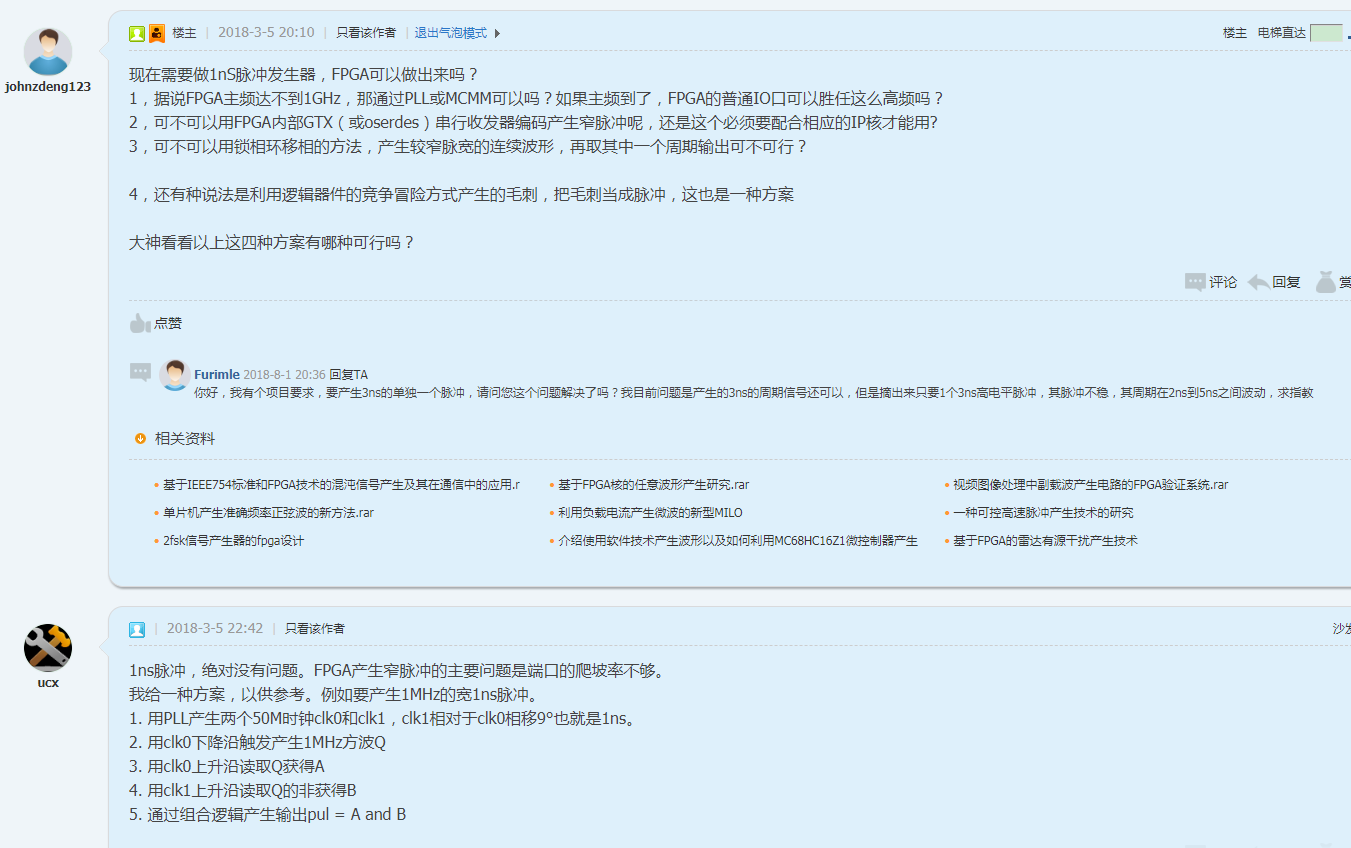

5，FPGA输出1ns脉冲

用FPGA能产生1nS脉冲吗？ - FPGA论坛-资源最丰富FPGA/CPLD学习论坛 - 21ic电子技术开发论坛

用FPGA能产生1nS的脉冲吗？ - FPGA|CPLD|ASIC论坛 - 电子技术论坛 - 广受欢迎的专业电子论坛!

用FPGA能产生1nS脉宽的脉冲吗？【fpga吧】_百度贴吧


http://chatgpt.dhexx.cn/article/Nf6Y1hH4.shtml
