卷积神经网络原理(CNN)

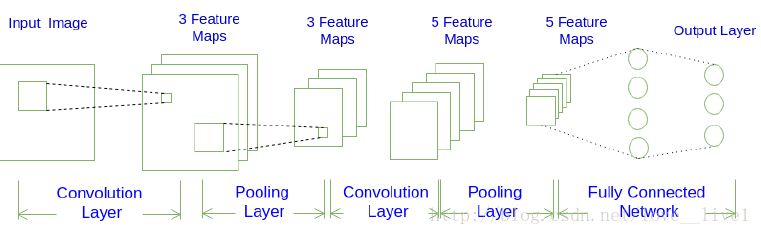

卷积神经网络CNN的结构一般包含这几个层：

• 输入层：用于数据的输入
• 卷积层：使用卷积核进行特征提取和特征映射
• 激励层：由于卷积也是一种线性运算，因此需要增加非线性映射
• 池化层：进行下采样，对特征图稀疏处理，减少数据运算量。
• 全连接层：通常在CNN的尾部进行重新拟合，减少特征信息的损失

CNN的三个特点：

• 局部连接：这个是最容易想到的，每个神经元不再和上一层的所有神经元相连，而只和一小部分神经元相连。这样就减少了很多参数

• 权值共享：一组连接可以共享同一个权重，而不是每个连接有一个不同的权重，这样又减少了很多参数。

• 下采样：可以使用Pooling来减少每层的样本数，进一步减少参数数量，同时还可以提升模型的鲁棒性。

输入层

在CNN的输入层中，（图片）数据输入的格式 与 全连接神经网络的输入格式（一维向量）不太一样。CNN的输入层的输入格式保留了图片本身的结构。

对于黑白的 28×28 的图片，CNN的输入是一个 28×28 的的二维神经元：

而对于RGB格式的28×28图片，CNN的输入则是一个 3×28×28 的三维神经元（RGB中的每一个颜色通道都有一个 28×28 的矩阵）

卷积层

这一层就是求内积

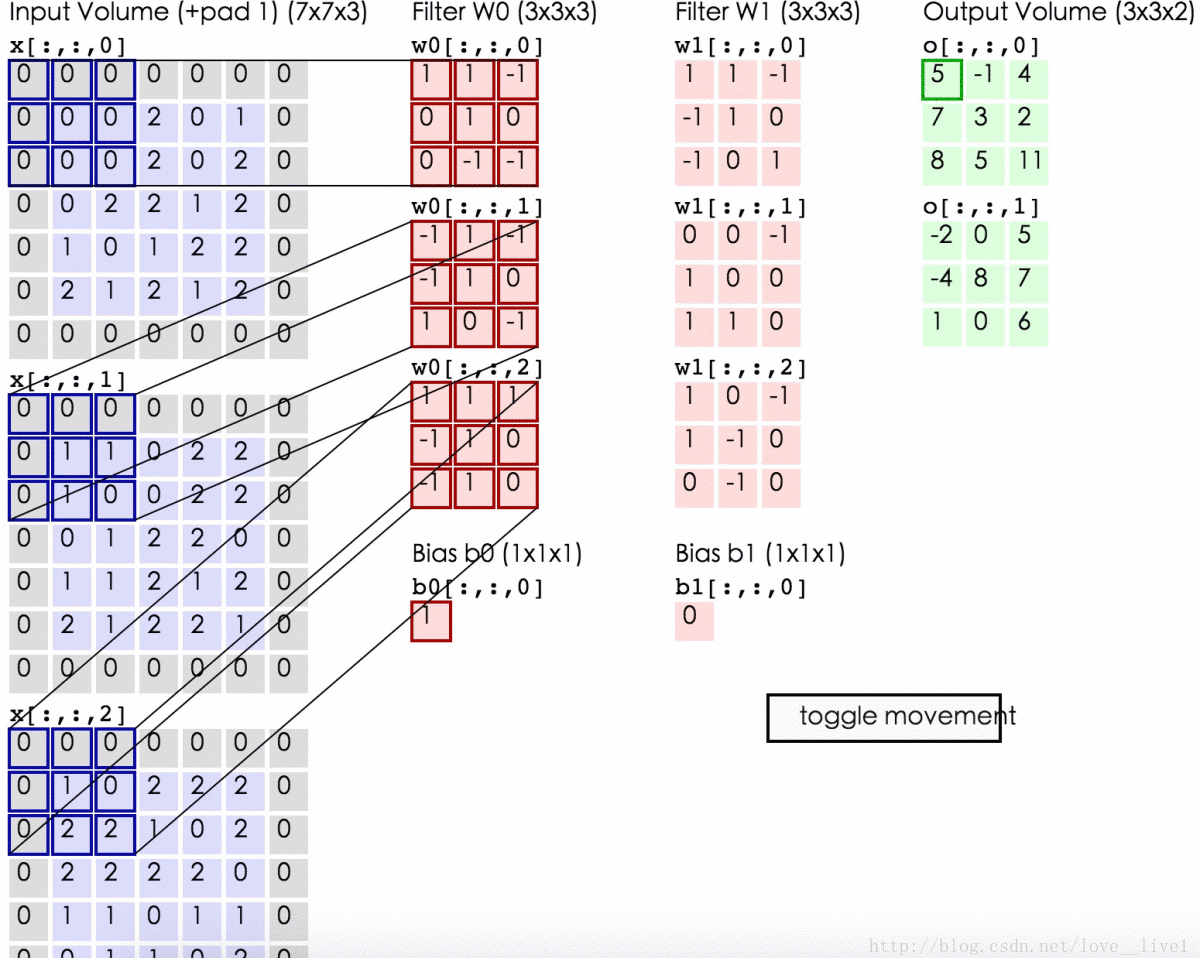

左边是输入，中间部分是两个不同的滤波器Filter w0、Filter w1，最右边则是两个不同的输出。

最左边是输出为：

$$a_{i.j} = f(\sum_{m=0}^{2}\sum_{n=0}^{2}w_{m,n}x_{i+m,j+n} + w_b)$$

以上图为例：

• $w_{m,n}$:filter的第m行第n列的值
• $x_{i,j}$: 表示图像的第i行第j列元素
• $w_b$:用表示filter的偏置项
• $a_{i,j}$:表示Feature Map的第i行第j列元素
• $f$:表示Relu激活函数

激励层

激励层主要对卷积层的输出进行一个非线性映射，因为卷积层的计算还是一种线性计算。使用的激励函数一般为ReLu函数：

$$f(x)=max(x,0)$$

卷积层和激励层通常合并在一起称为“卷积层”。

池化层

当输入经过卷积层时，若感受视野比较小，布长stride比较小，得到的feature map （特征图）还是比较大，可以通过池化层来对每一个 feature map 进行降维操作，输出的深度还是不变的，依然为 feature map 的个数。

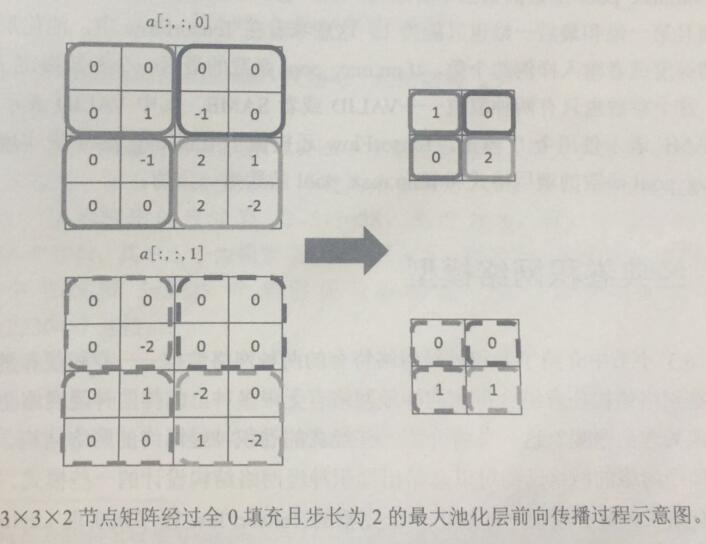

池化层也有一个“池化视野（filter）”来对feature map矩阵进行扫描，对“池化视野”中的矩阵值进行计算，一般有两种计算方式：

• Max pooling：取“池化视野”矩阵中的最大值
• Average pooling：取“池化视野”矩阵中的平均值

全连接层

• 和神经网络一样

卷积神经网络的训练

1. 前向计算每个神经元的输出值$a_j$（ 表示网络的第j个神经元，以下同）；
2. 反向计算每个神经元的误差项$\sigma_j， \sigma_j$在有的文献中也叫做敏感度(sensitivity)。它实际上是网络的损失函数$E_d$对神经元加权输入的偏导数
3. 计算每个神经元连接权重$w_{i,j}$的梯度（ $w_{i,j}$表示从神经元i连接到神经元j的权重）

   • 最后，根据梯度下降法则更新每个权重即可。
