本专栏将从论文的角度解读一下CV方向的一些经典神经网络模型及其贡献与意义，以期加深自己的印象，后续可以随时翻看并且学习其中好的tricks。这一期介绍基于SSD改进的DSSD。
论文相关信息
论文全名为《DSSD : Deconvolutional Single Shot Detector》（链接），从名字可以猜想到，改进之处应该在于使用了反卷积来上采样，然后融合不同尺度的特征图进行预测。作者相关信息如下：

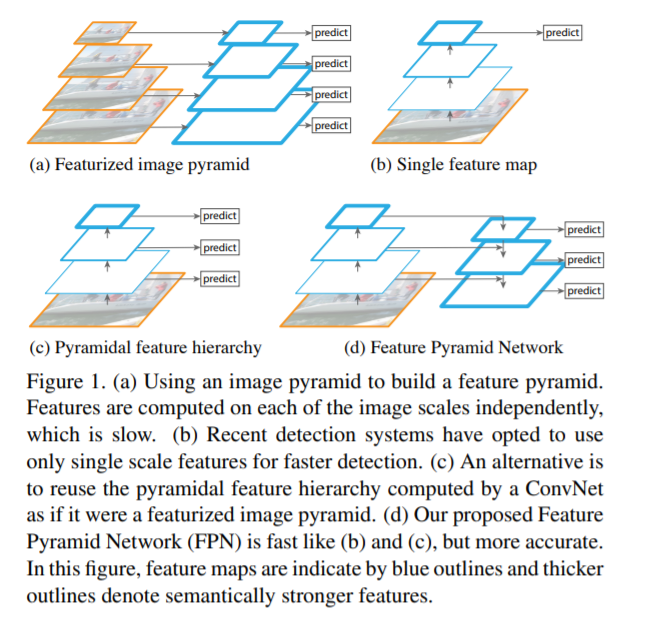

如果了解 FPN （链接）会明确感受到 SSD 有个不小的缺点：最早的模型将输入图片进行暴力缩放，然后在不同尺度的图片上提取特征进行预测（下图a）；对于类似 R-CNN 系列这样只利用最深层特征来预测的模型（下图b）；SSD 同时利用了浅层与深层的特征图进行预测，但浅层深层的预测仍然是相互独立的（下图c）。

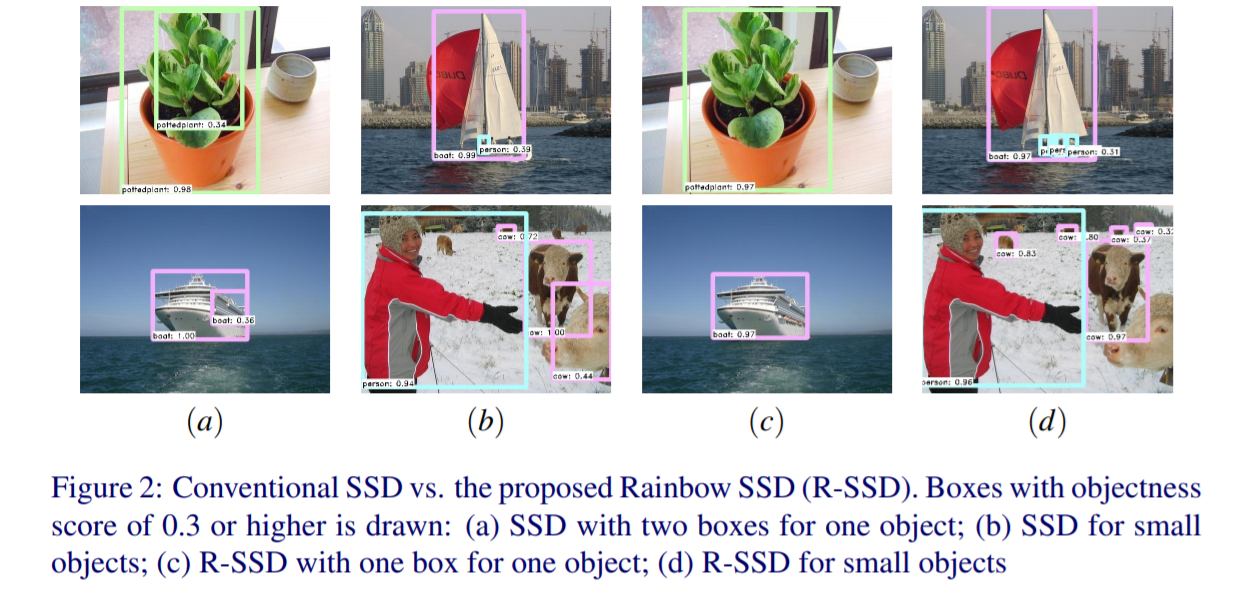

这就导致了 SSD 容易出现相同物体被不同大小的框同时检测出来。此外，由于定位（需要细节特征）和识别（需要全局特征）任务比较矛盾，因此目标检测模型或多或少普遍对小目标检测效果不好，而 SSD 并没有结合浅层与深层信息，所以同样也存在这样的问题：
基于 SSD 的这个缺点，不少模型都做出了类似 FPN 思路的改进，比如FSSD（论文链接，详解可参考大佬博客）、RSSD（论文链接，详解可参考大佬博客）以及本文要讲的 DSSD，都是通过不同的方式融合不同尺度特征图，因此拿出其中的 DSSD 作为代表详细了解，毕竟其二作也是 SSD 的一作。
网络架构

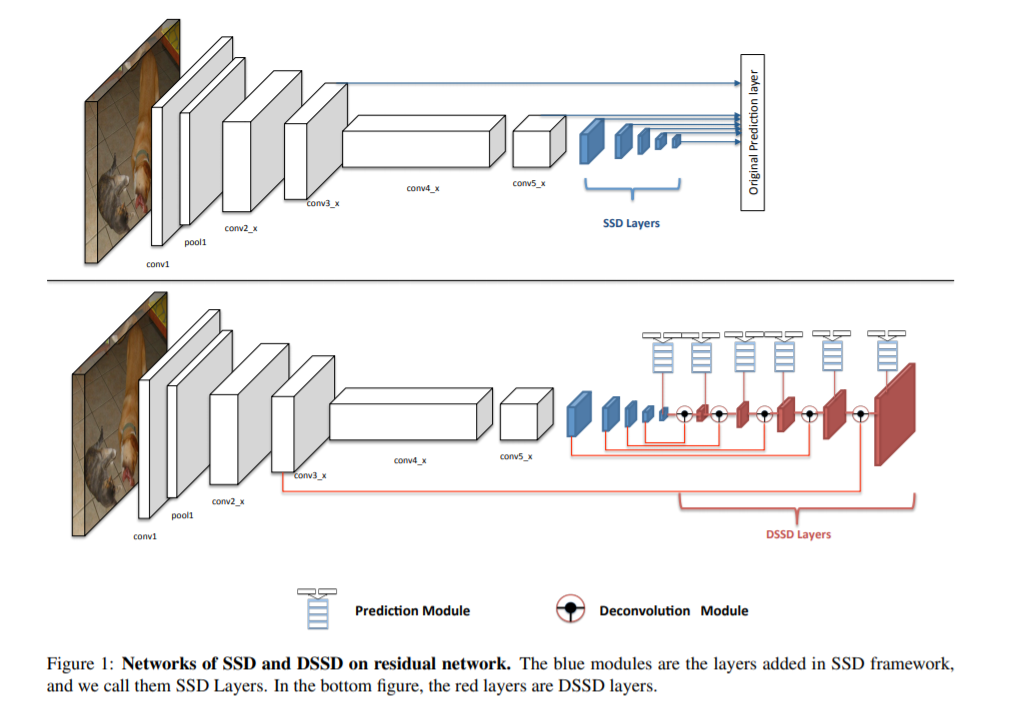

SSD 与 DSSD 结构对比图：
可以看出，DSSD 构建特征金字塔的方式是从最深层特征图开始，先将当前得到的 H×W 大小的特征图反卷积，再与下采样过程中 2H×2W 大小的特征图融合，融合的方式是 mul 相乘（还有 concat 叠加和 add 相加方式）。

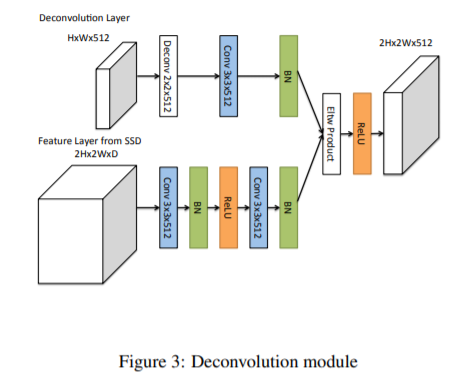

其中具体反卷积模块：

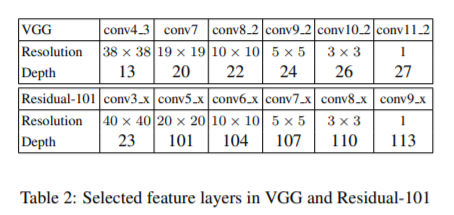

此外，DSSD 还将 SSD 中的 backbone 基础网络由 VGG-16 换成了 ResNet-101：
有意思的是，当图片比较小的时候（321×321），基于 ResNet 的 SSD 整体还不如基于 VGG 的SSD，当图片数据变大一点后（513×513），基于 ResNet 的 SSD才反超。
tricks
1、在最后的预测层cls、loc前也加入了残差模块
将 ResNet 进行到底呗…

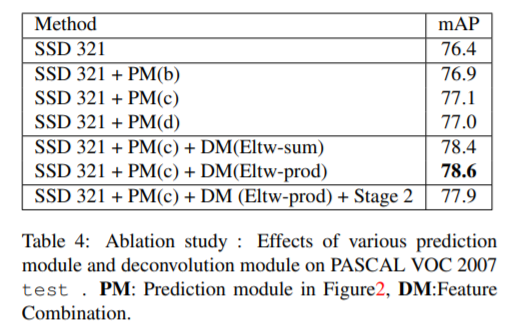

结果表明（c）更好。
2、特征图融合方式
论文比较了相乘和相加两种特征图融合方式：
相乘的方式稍微好一点点。（Stage1为论文训练方法的第一阶段训练，冻结SSD所有参数，添加反卷积结构训练得到的模型。Stage2为采用论文训练方法的第二阶段训练，解冻第一阶段的参数并添加预测模型结构得到的模型。）
3、BN层的等价替换

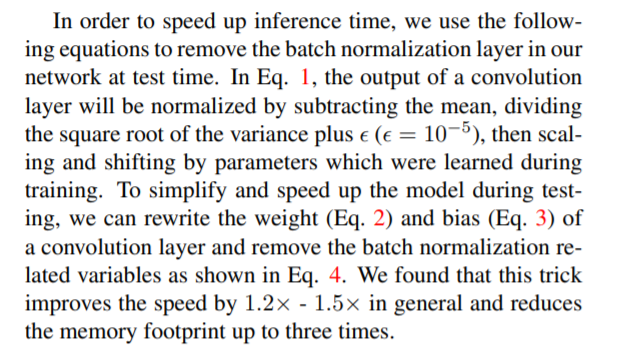

在测试时，为了加速，使用一个等价变换去掉了BN层，减少了运行时间节省了存储空间：

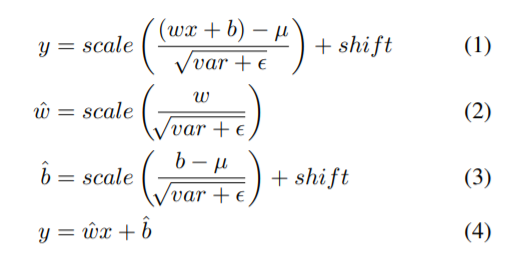

对于一个卷积层的输出x，将会以公式1被BN层normalize成y。如果以公式2、3的形式改写w、b，相当于对权重和偏移做normalize后，直接得到输出y，具有和BN层等价的效果。

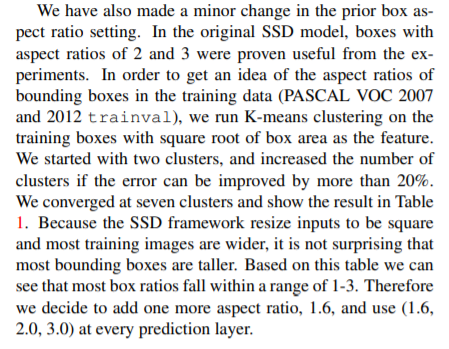

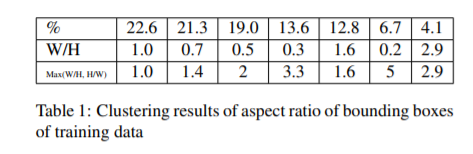

4、改用聚类的先验框
和 YOLO v2 类似。
总结
DSSD 相对于SSD 做出的改进主要就是融合了浅层和深层的特征图进行预测。

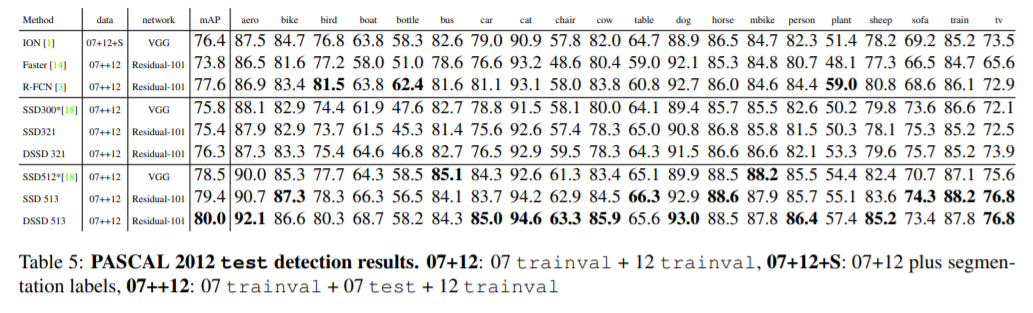

从最后的结果看，DSSD的速度其实已经下降很多了，应该还是ResNet-101网络不够轻量的原因吧，精度倒是非常高了…
