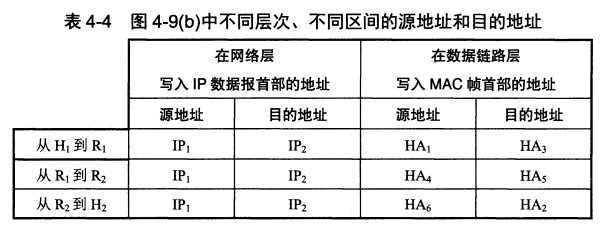

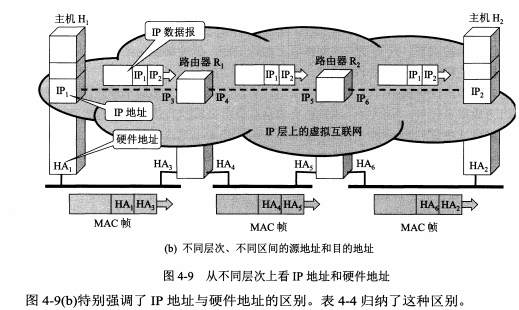

 1.3.1 IP报路由时MAC变IP不变

 1.3.2 ARP原理

1.3.3 IP报拆分

1.3.4 生存时间

1.3.5 协议种类

 1.3.7 划分子网

1.4 TCP报文、UDP报文

1.5 应用层

2 真实报文交互抓取分析

2.1 TCP/IP交互过程

2.2 UDP报文

---

---

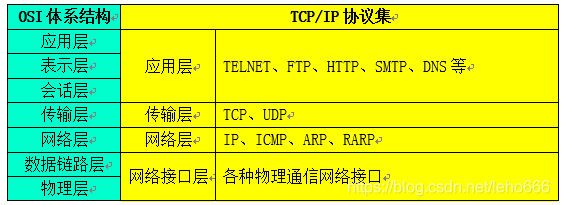

1 分层结构

1.1 PHY物理层

      一般由专用PHY芯片实现，与MAC接口用MII，RMII，GMII，RGMII等，对PHY芯片的管理用MDIO接口，可配置、读取PHY的状态。两片互连的PHY可自动协商速率，通过GPIO、reg等指示当前的最大速率，每次上电、复位后协商一次。

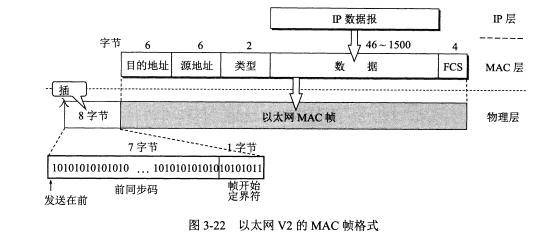

1.2 MAC层（LLC逻辑链路层）

1.3 IP层（net网络层）

IP层在路由器中携带报文传递，TCP层不关心传递方式、拆分，只关心有没有送到。

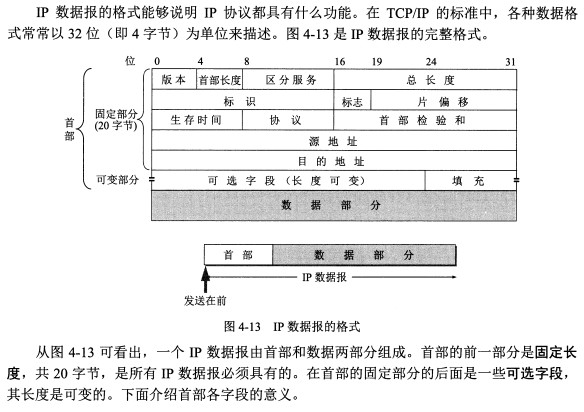

报文头详细说明参考文章《IPV4数据报头部格式_changsoon-CSDN博客_ipv4头部》

 1.3.1 IP报路由时MAC变IP不变



 1.3.2 ARP原理

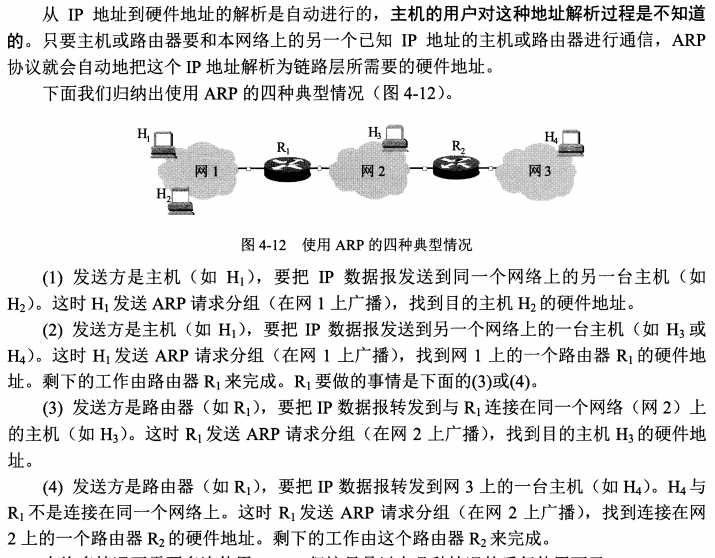

    经过多级路由器时，先发ARP广播问路，应答报文逐层返回时每一层都记录到自己的路由表，再发数据报文时由每级路由表来指路。

    主机、路由器都要维护路由表，可以设置生命周期，到期销毁重新查询。路由器每个端口一个MAC地址。

     ARP询问报文为广播，应答报文一般为单播，在免费ARP时为广播（主机主动发布应答报文更新自己的MAC在其它主机ARP列表中的值，其它主机开启ARP学习功能 ）

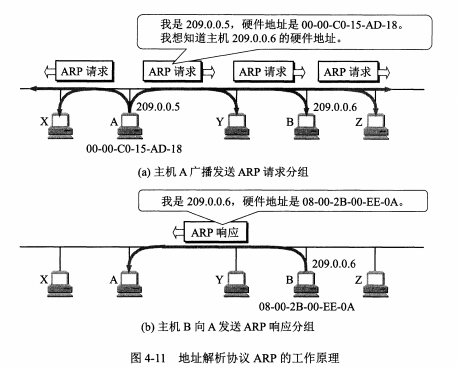

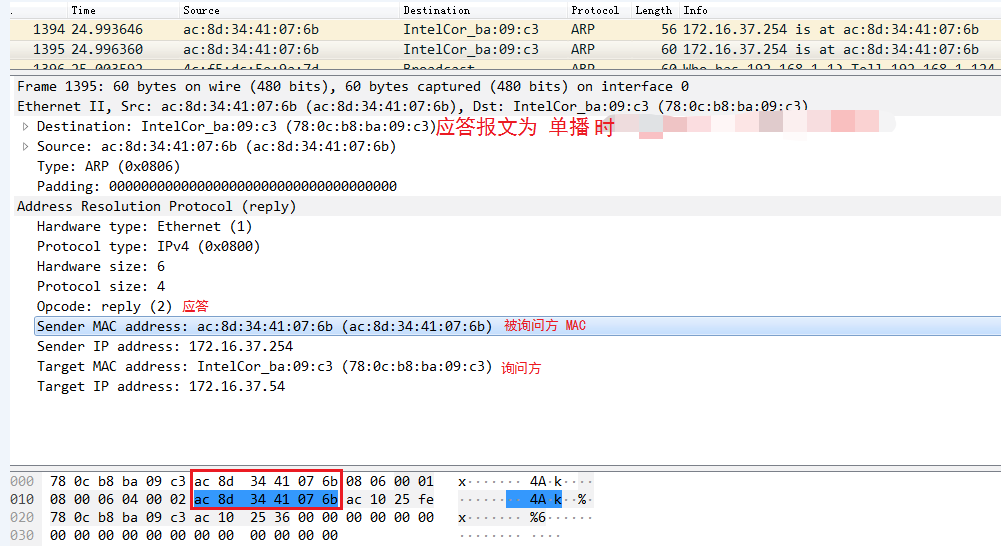

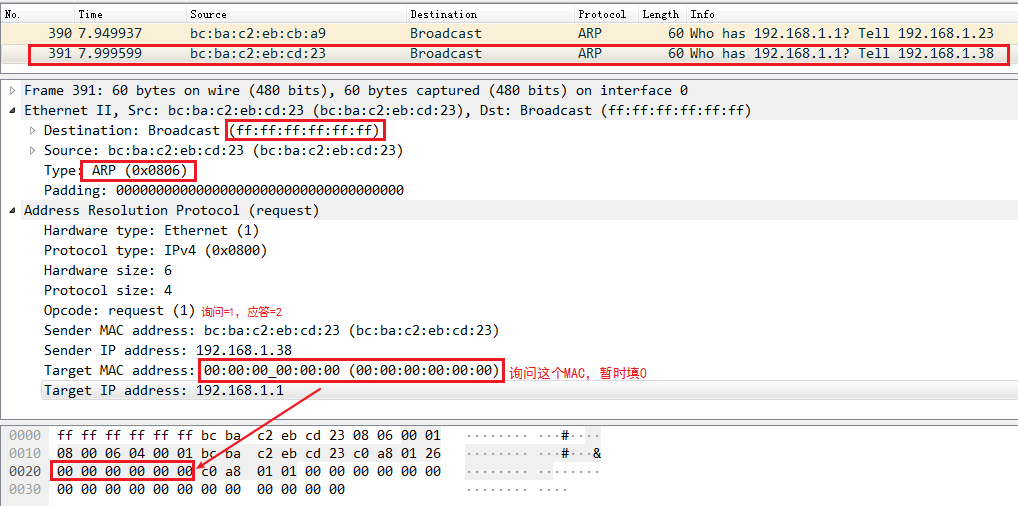

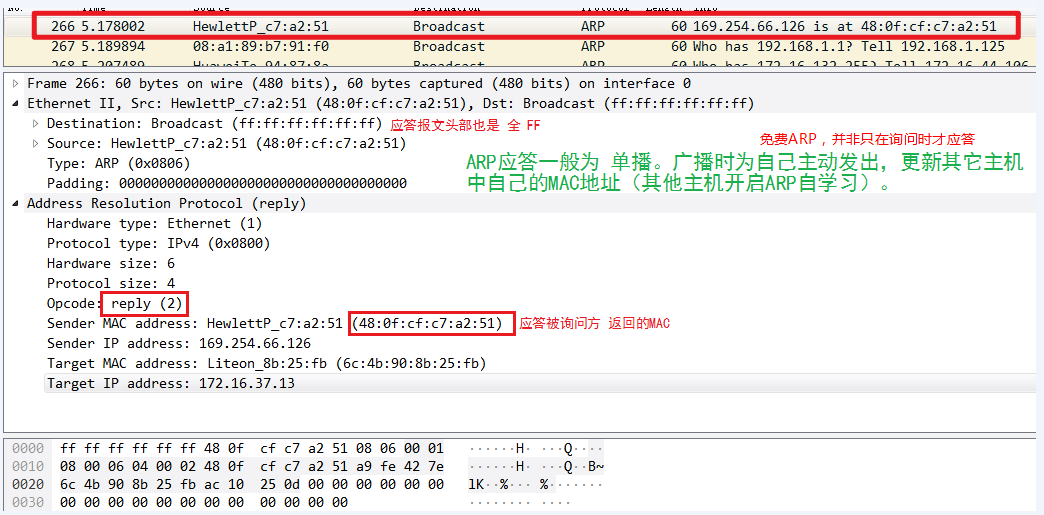

    ARP报文抓取如下：询问、应答-单播、应答-组播（免费ARP）



    下段免费ARP的描述出自 《ARP详解》 一文，报文格式详见该文。

免费ARP
       免费ARP指主机发送ARP查找自己的IP地址，通常发生在系统引导期间进行接口配置时。与标准ARP的区别就是免费ARP分组的目的IP地址字段封装的是自己的IP地址，即向所在网络请求自己的MAC地址。
免费ARP的作用有：
　　1) 一个主机可以通过它来确定另一个主机是否设置了相同的 IP地址。

　　　正常情况下发送免费ARP请求不会收到ARP应答，如果收到了一个ARP应答，则说明网络中存在与本机相同的IP地址的主机，发生了地址冲突。

　　2)更新其他主机高速缓存中旧的硬件地址信息。

　　　如果发送免费ARP的主机正好改变了硬件地址，如更换了接口卡。

　　　其他主机接收到这个ARP请求的时候，发现自己的ARP高速缓存表中存在对应的IP地址，但是MAC地址不匹配，那么就需要利用接收的ARP请求来更新本地的ARP高速缓存表表项。

　　3)网关利用免费ARP防止ARP攻击

　　有些网关设备在一定的时间间隔内向网络主动发送免费ARP报文，让网络内的其他主机更新ARP表项中的网关MAC地址信息，以达到防止或缓解ARP攻击的效果。

　　4)利用免费ARP进行ARP攻击

　　ARP协议并不只在发送了ARP请求才接收ARP应答，计算机只要接收到ARP应答数据包，就会使用应答中的IP和MAC地址对本地的ARP缓存进行更新。

　　主机可以构造虚假的免费ARP应答，将ARP的源MAC地址设为错误的MAC地址，并把这个虚假的免费ARP应答发送到网络中，那么所有接收到这个免费ARP应答的主机都会更新本地ARP表项中相应IP地址对应的MAC地址。更新成功后，这些主机的数据报文就会被转发到错误的MAC地址，从而实现了ARP欺骗的攻击。

1.3.3 IP报拆分

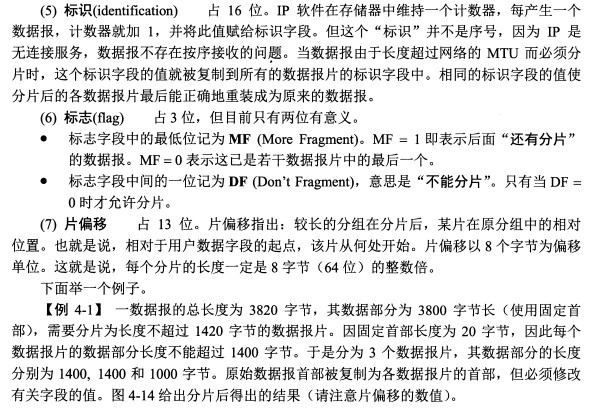

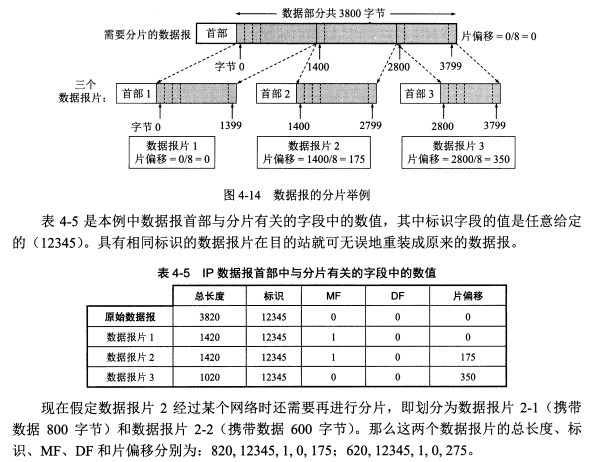

    TCP发来的数据报如果大于MTU（IP层协议最大报文长度），需要在IP层将其拆分，接收方再将其拼装。拆分报文的标识都复制原标识。偏移以8字节为单位，从0开始算起。

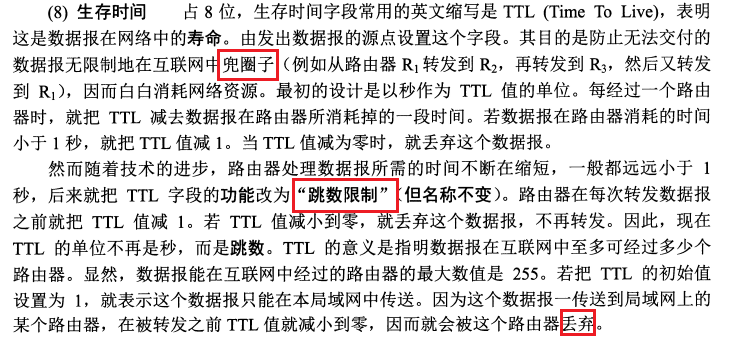

1.3.4 生存时间

1.3.5 协议种类

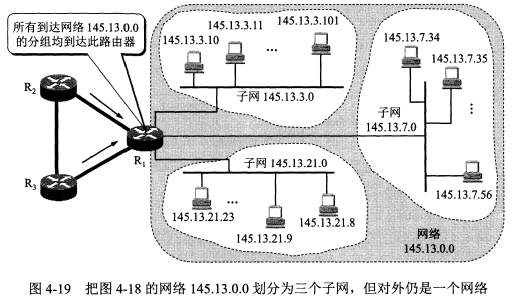

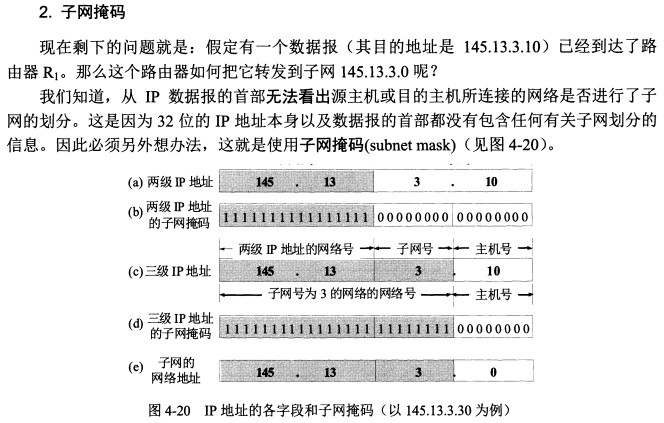

 1.3.7 划分子网

1.4 TCP报文、UDP报文

TCP可靠连接，需要握手、挥手，保证数据可靠收发。

UDP只管发送，不管对方是否收到。适用于实时视频流的传输，

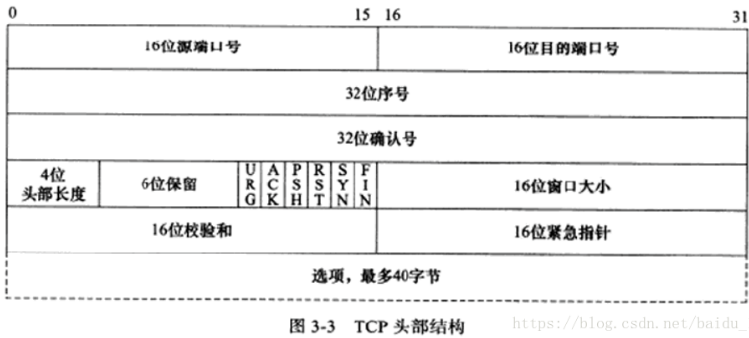

TCP协议详解（一）：TCP头部结构_baidu_17611285的博客-CSDN博客_tcp头部

1.5 应用层

通过port端口号识别是哪个应用的数据。通过终端软件模拟时，需要端口号一致才能收到数据。

2 真实报文交互抓取分析

    用两台电脑直连，网口调试软件模拟应用程序（一台client,一台server）,wireshark抓取报文

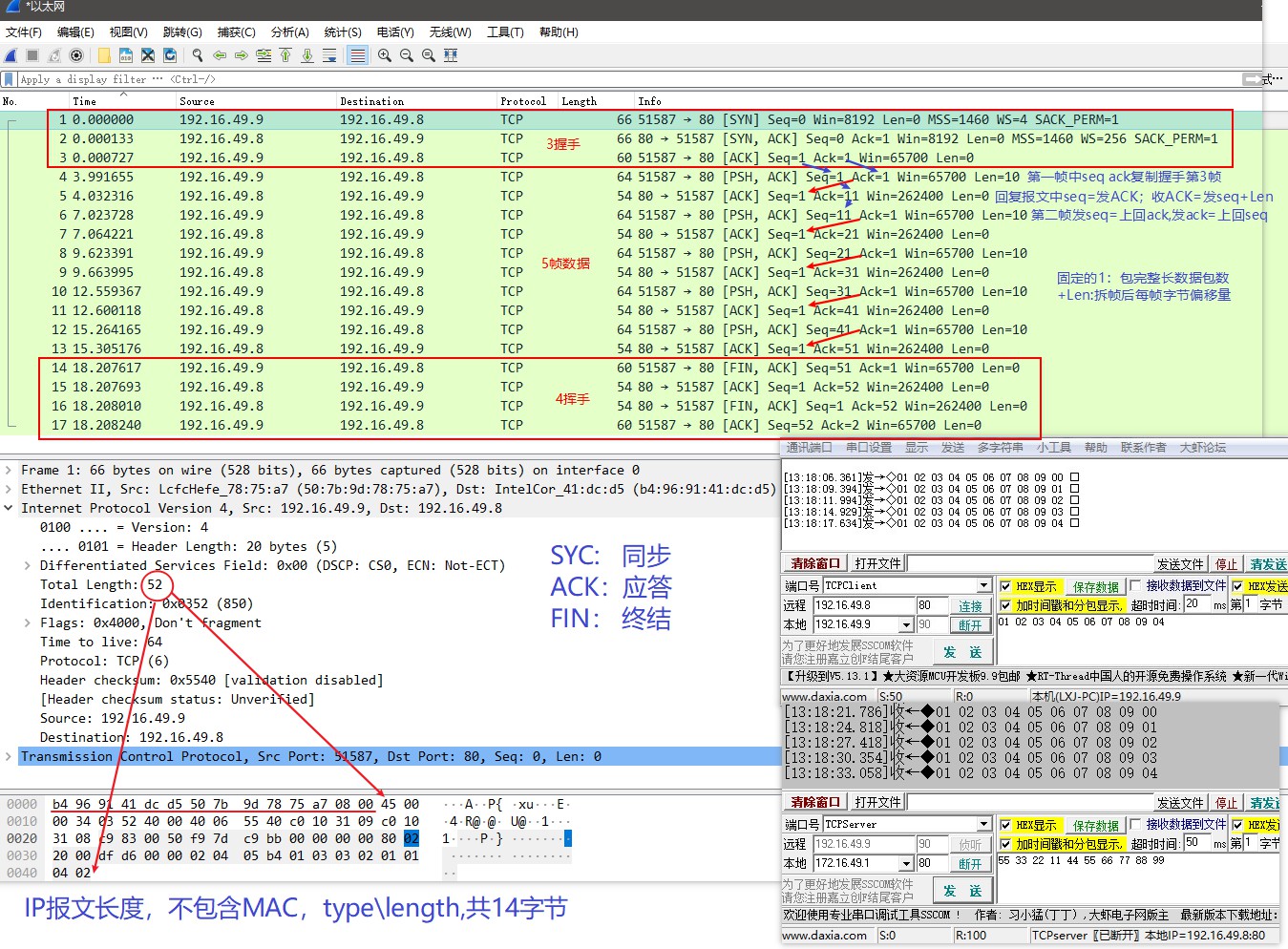

2.1 TCP/IP交互过程

3次握手、收发数据、4次挥手。

3次握手过程中先在server中进入半连接队列，完成后进入全连接队列，由accept（）从全连接队列取走。

SYN报文攻击时，不响应server，不停发SYN，需要扩大两个队列。

2.2 UDP报文

无连接、不保证收到。适用于ARP等广播报文、ICMP。
