场景

这里我采用一个“最经典”的学生选课场景来使用ERStuidio

场景分析

学生与课程是多对多的关系，而在数据库设计中大部分都是将多对多转化成一对多，即需要”第三方”表(选课表)来连接这个关系
学生表一对多选课表
课程表一对多选课表

ERStudio解决方案

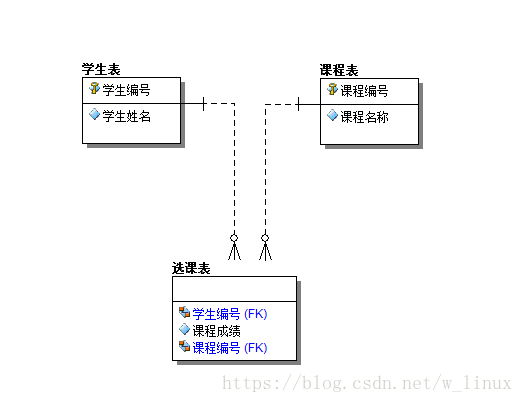

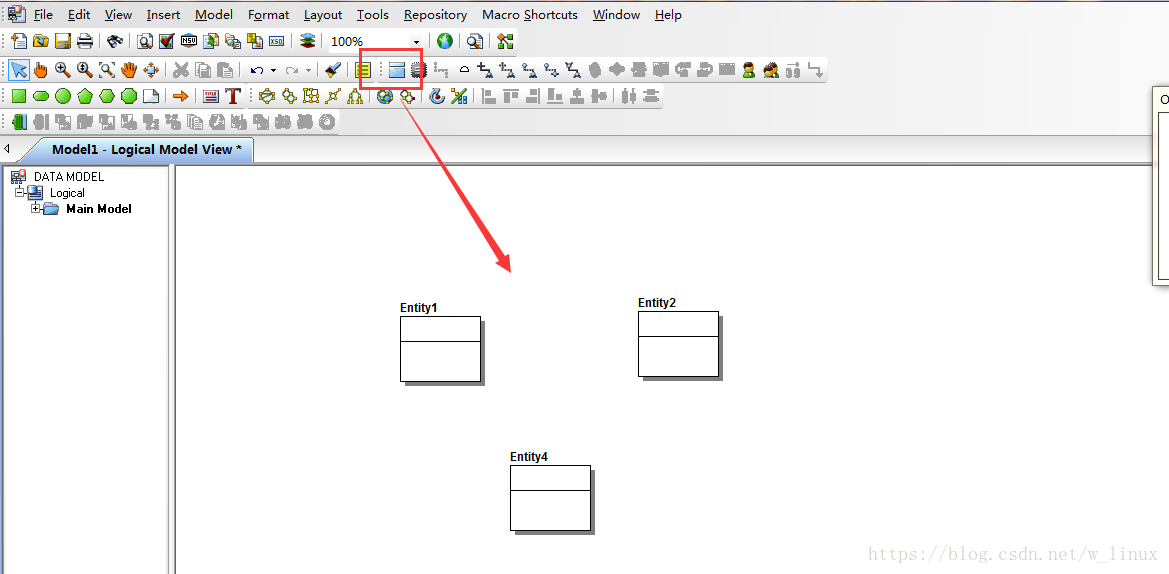

1、打开ERstudio创建三张表

表关系详解
经常用第二种一对多关系

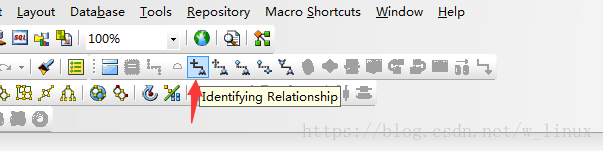

1、Identifying Relationship。

翻译：标识关联。

描述：一对多的关联，主表的主键既是子表的外键也是子表的主键。

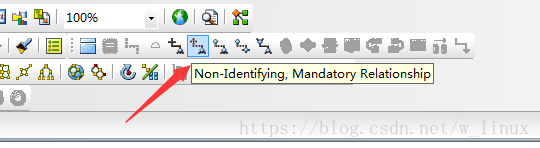

2、Non-Identifying, Mandatory Relationship。

翻译：非标识强制关联。

描述：一对多的关联，主表的主键是子表的外键，且非空。

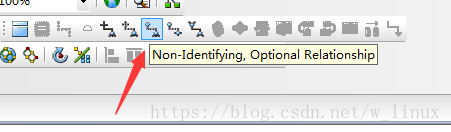

3、Non-Identifying, Optional Relationship。

翻译：非标识可选关联。

描述：一对多的关联，主表的主键是子表的外键，但可以为空。

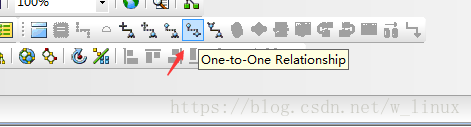

4、One-to-One Relationship。

翻译：一对一关联。

描述：一对一的关联，主表的主键是子表的外键，且可以为空。

5、Non-Specific Relationship。

翻译：非特定关联。

描述：多对多的关联，主表与子表没有确定的关联关系。

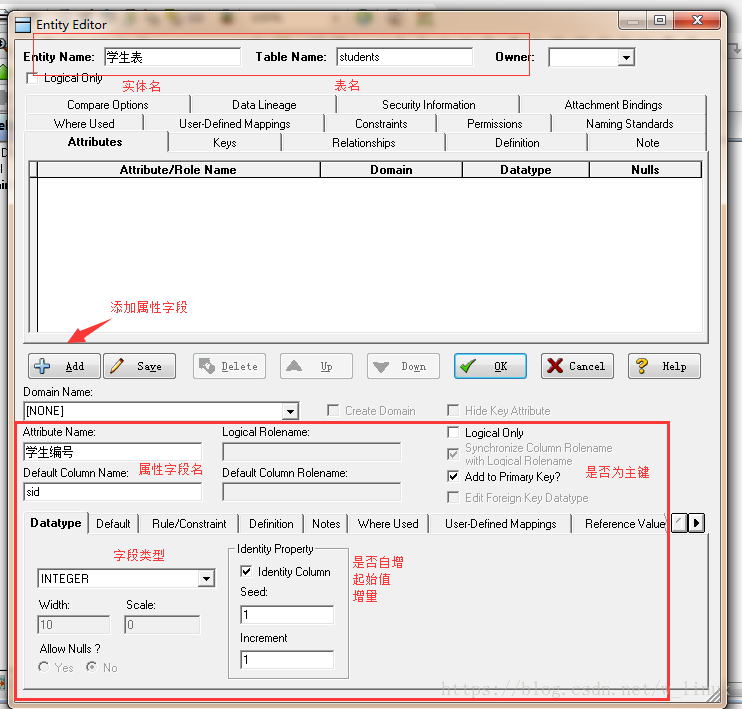

2、修改表名、添加属性字段(双击表)

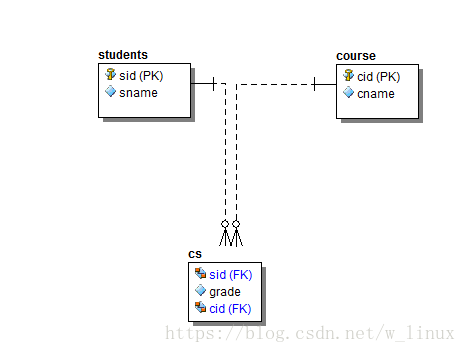

uml创建完成

s：学生编号主键
c：课程编号主键
sc：学生编号外键、课程编号外键

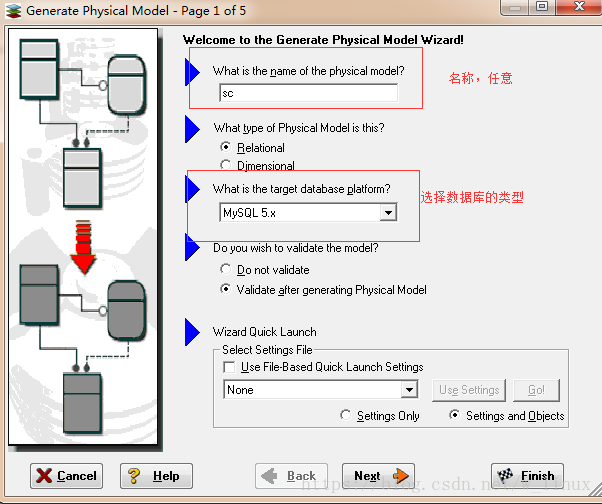

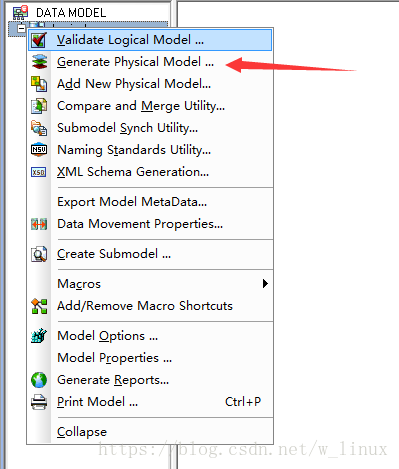

3、选择生成物理模型

需要设置的内容（其他的就下一步就好）

物理模型

4、生成数据库

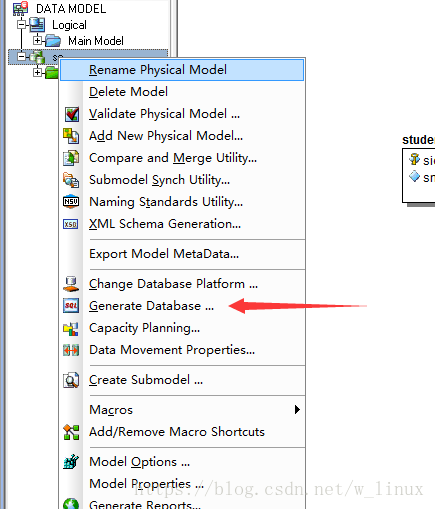

相关设置

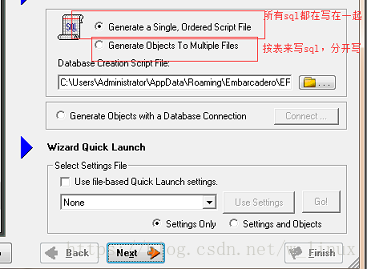

下一步，直到看到相关界面，即可查看生成表的sql语句

<span style="color:#000000"><code>--
-- ER/Studio 8.0 SQL Code Generation
-- Company :      Microsoft
-- Project :      DATA MODEL
-- Author :       linjie
--
-- Date Created : Saturday, May 12, 2018 09:29:06
-- Target DBMS : MySQL 5.x
----
-- TABLE: course
--CREATE TABLE course(cid      INT                     AUTO_INCREMENT,cname    NATIONAL VARCHAR(20)    NOT NULL,PRIMARY KEY (cid)
)ENGINE=MYISAM
;--
-- TABLE: cs
--CREATE TABLE cs(sid      INT    NOT NULL,grade    INT,cid      INT    NOT NULL
)ENGINE=MYISAM
;--
-- TABLE: students
--CREATE TABLE students(sid      INT                     AUTO_INCREMENT,sname    NATIONAL VARCHAR(20)    NOT NULL,PRIMARY KEY (sid)
)ENGINE=MYISAM
;--
-- TABLE: cs
--ALTER TABLE cs ADD CONSTRAINT Refstudents4 FOREIGN KEY (sid)REFERENCES students(sid)
;ALTER TABLE cs ADD CONSTRAINT Refcourse5 FOREIGN KEY (cid)REFERENCES course(cid)
;</code></span>
