Omnet学习笔记（一）
前言
1、本机为Inspiron 5005，为64位，所用操作系统为Windos 10。所使用软件为Omnet-5.2.1。
2、推荐Omnet入门教程系列
实验现象
在网络Tictoc1中创建两个节点，分别命名为"tic"和"toc",然后"tic"创建一个数据包，然后"tic"和"toc"将这个数据包进行相互传递。（注：效果演示如下图所示）
重要知识点讲解
1、本实验中的Omnet项目中的主要文件有.ned文件、.cc文件、.ini文件。
2、.ned文件用于规定网络模块中的组成和链接。
3、.ned文件有可视化（Design）以及代码（Source）两种方式进行编辑。
4、所用到.ned语法简介。
| 保留字 | 作用 |
|---|---|
| simple | 定义简单模块 |
| gates | 定义门 |
| input | 定义输入 |
| output | 定义输出 |
| network | 定义网络模块 |
| submodules | 定义子模块 |
| connection | 定义连接 |
5、.cc文件用于规定网络模块的操作内容。
6、.ini文件用于定义网络的仿真环境。
实现步骤
1、点击File —> new —> OMNeT++Project创建一个工程。

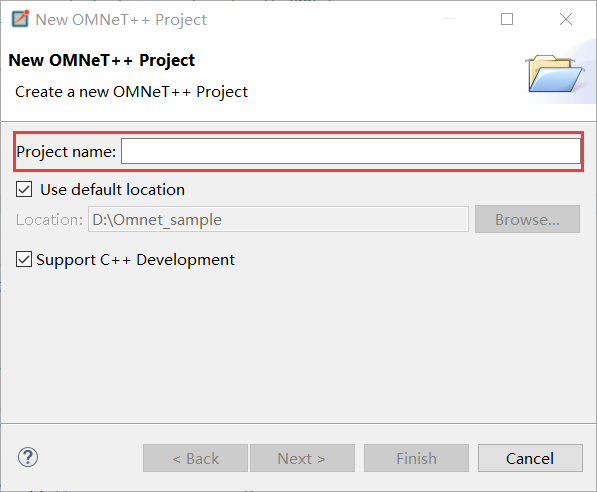

2、在红框所圈处为自己的工程命名，命名完成后点击Next。

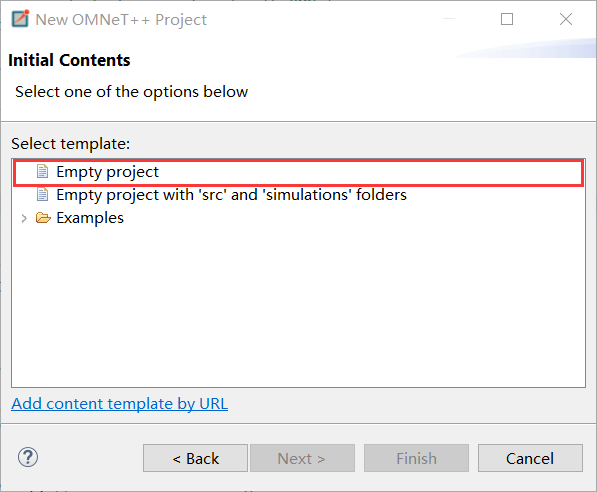

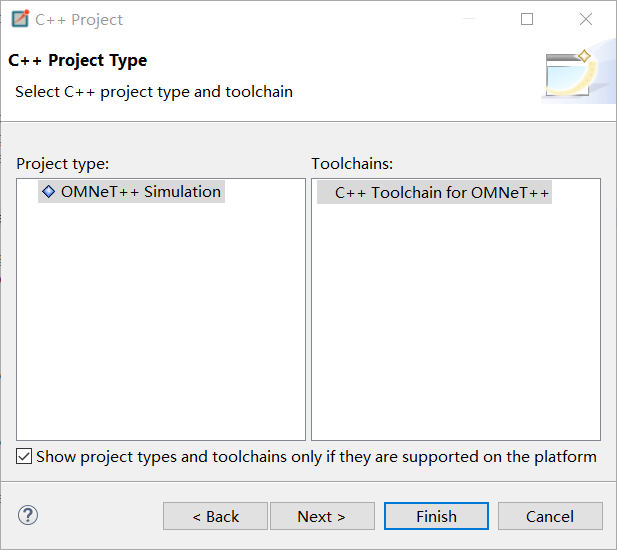

3、点击Empty project —> Next。
4、点击Finish即可完成工程创建。

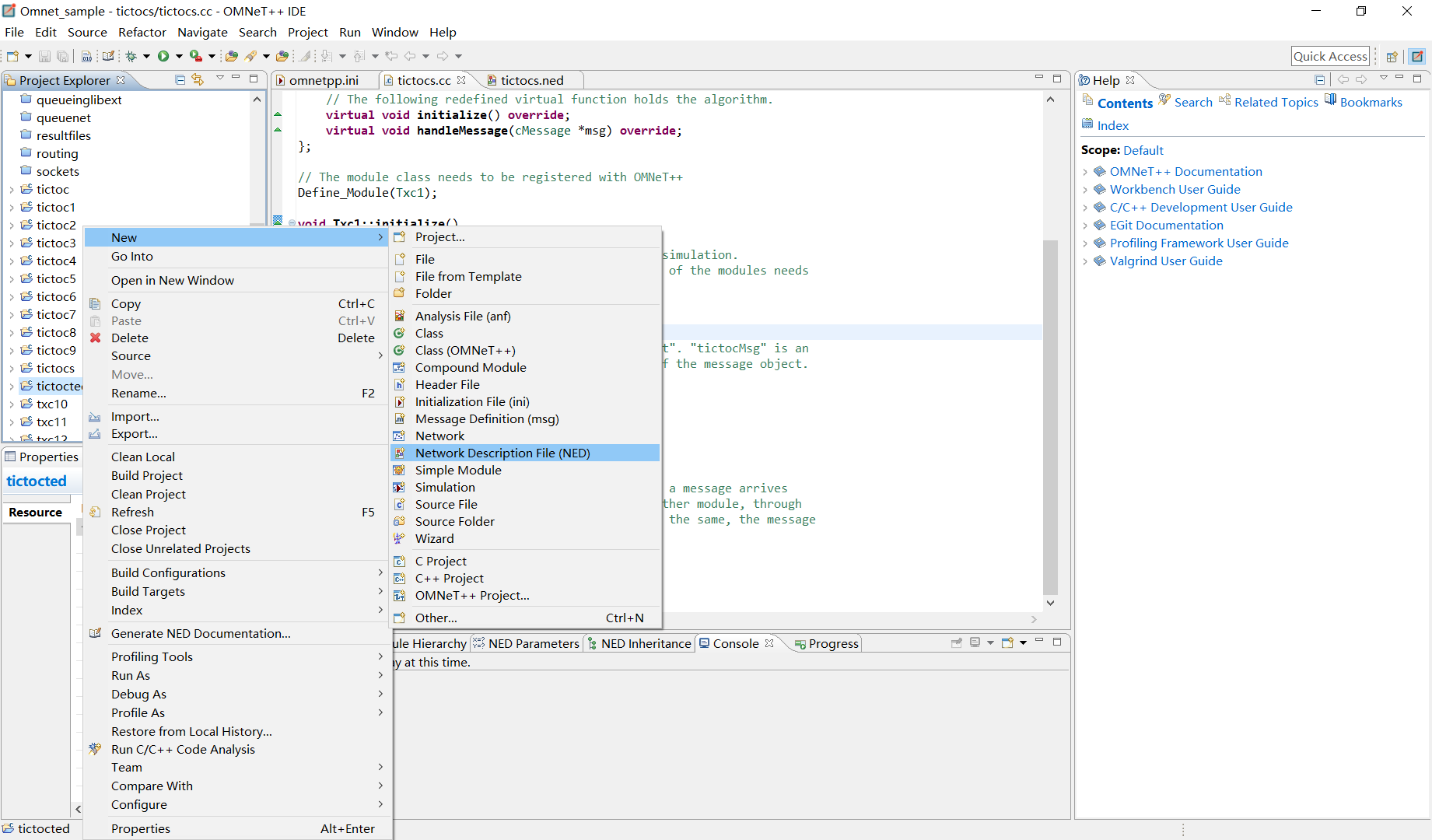

5、右键自己创建工程，然后点击New —> Network Discription file创建Ned文件。

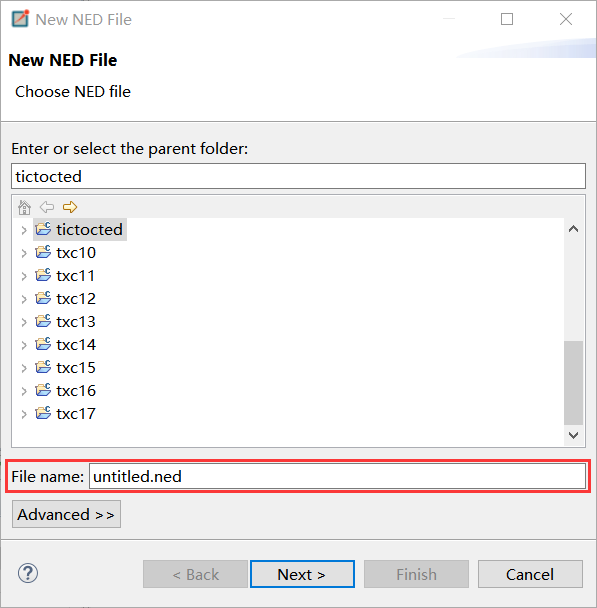

6、在红框所圈处为自己的Ned文件命名，命名完成后点击Next。

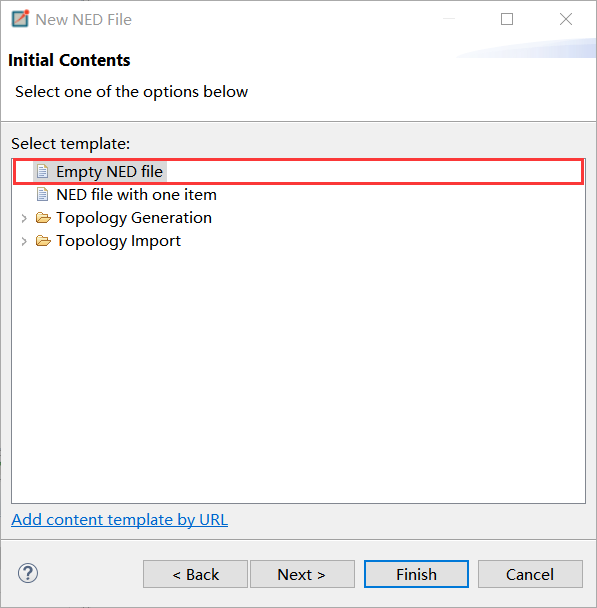

7、点击Empty NED file —> Finish即可完成.ned文件创建。

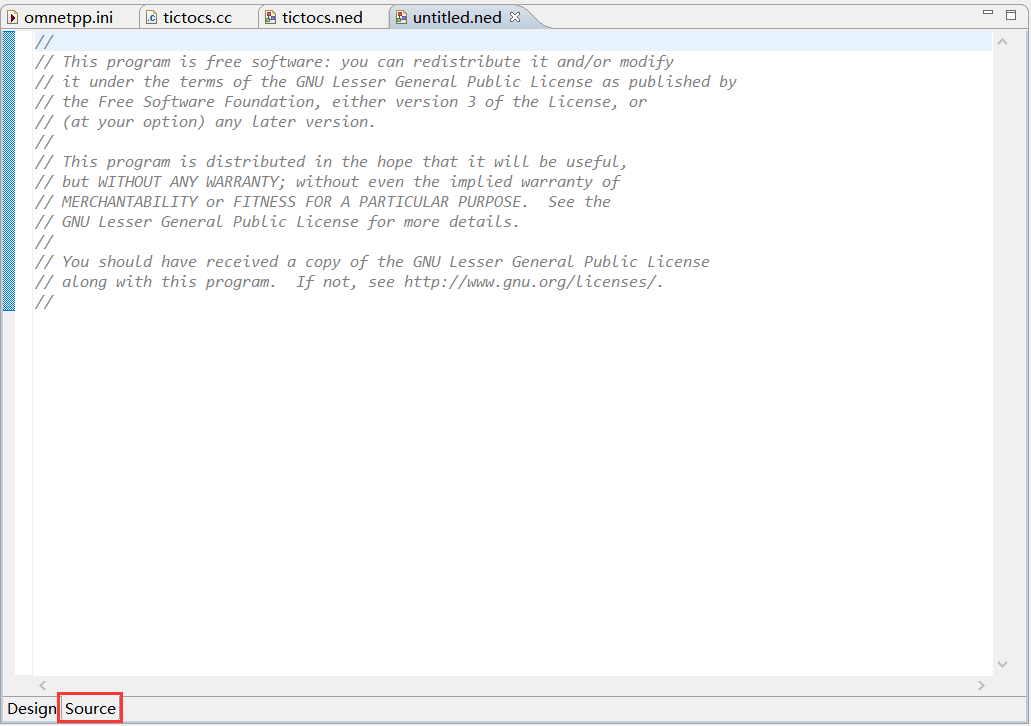

8、打开.ned文件，点击source，在如下界面写自己的代码。
（注：示例代码如下）
//将Txc1声明为简单类型模块
simple Txc1
{gates:input in; //一个输入门output out; //一个输出门
}//声明Tictoc1为一个网络模块
network Tictoc1
{submodules: //Tictoc1由两个子模块tic和toc组装而成，这两个子模块都是Txc1模块类型的实例tic: Txc1; toc: Txc1;connections: //tic的输出门连接到toc的输入门，反之亦然，双向都会有100毫秒的传播延迟。tic.out --> { delay = 100ms; } --> toc.in;tic.in <-- { delay = 100ms; } <-- toc.out;
}

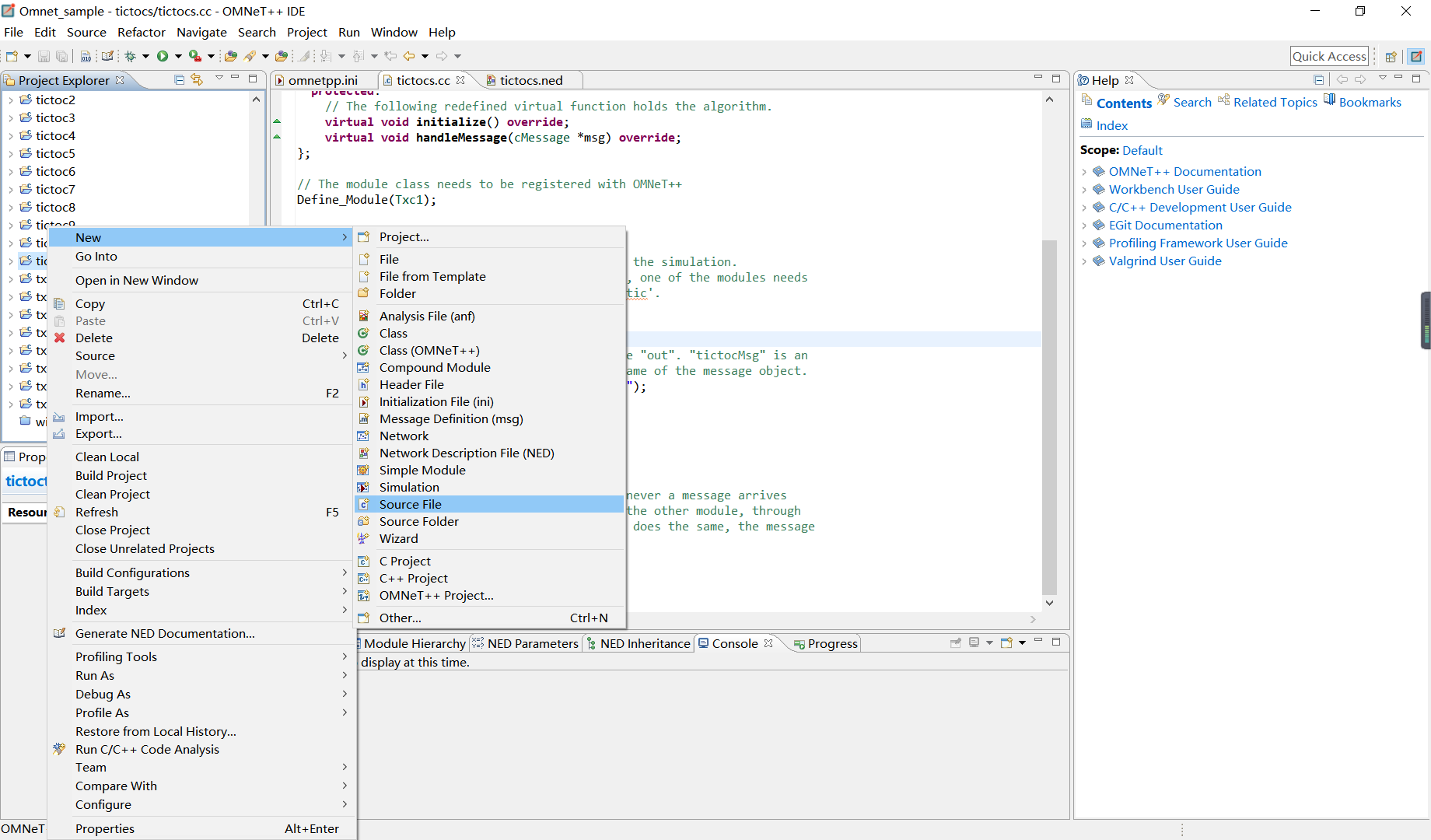

9、右键自己创建工程，然后点击New —> Source File创建.cc文件。

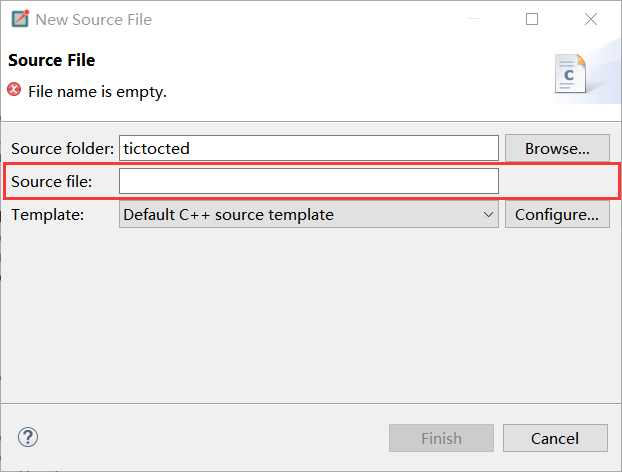

10、在红框所圈处以xx.cc格式为自己的.cc文件命名，完成后点击Finish即可实现.cc文件的创建。

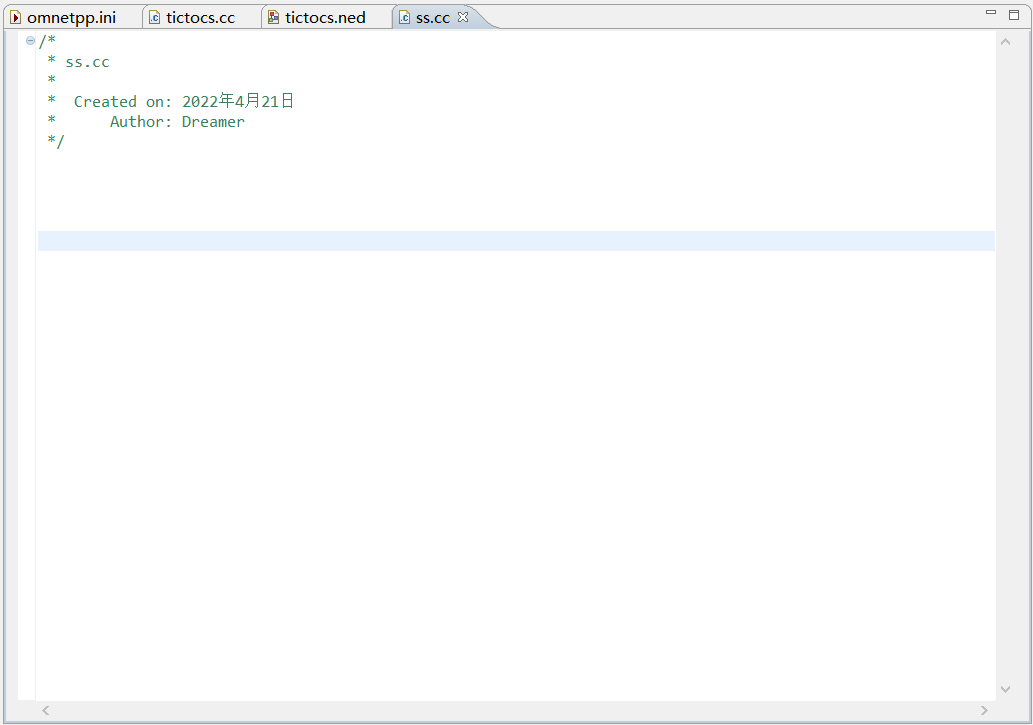

11、打开.cc文件，在如下界面写自己的代码。
（注：示例代码如下）
#include <string.h>
#include <omnetpp.h>using namespace omnetpp;/*** 类Txc1继承cSimpleModule,在Tictoc1 网络结构中，tic和toc斗士Txc1类的实例，* 他们在仿真程序开始运行的时候就会被创建*/
class Txc1 : public cSimpleModule
{protected://重定义下面的虚函数virtual void initialize() override;virtual void handleMessage(cMessage *msg) override;
};// 定义的类Txc1都需要在OMNET++注册后才可以被使用
Define_Module(Txc1);void Txc1::initialize()
{// 仿真开始最初运行的程序.// 引导运行tic-toc-tic-toc进程, // 其中一个模块需要发送第一条信息，我们让tic先发送。// 首先判断是tic还是toc，如果是ticif (strcmp("tic", getName()) == 0) {// 在out门(gate) 发送第一条信息，我们在message对象中随意发了一个 "tictocMsg"cMessage *msg = new cMessage("tictocMsg");send(msg, "out");}
}void Txc1::handleMessage(cMessage *msg)
{// handleMessage()函数：当信息传输到当前module时被唤醒// 这这个module中的这个函数，我们仅仅从out gate 中发送msg。// 因为tic和toc都做同样的事情，所以他们会来来回回的互发信息send(msg, "out"); //发送消息
}

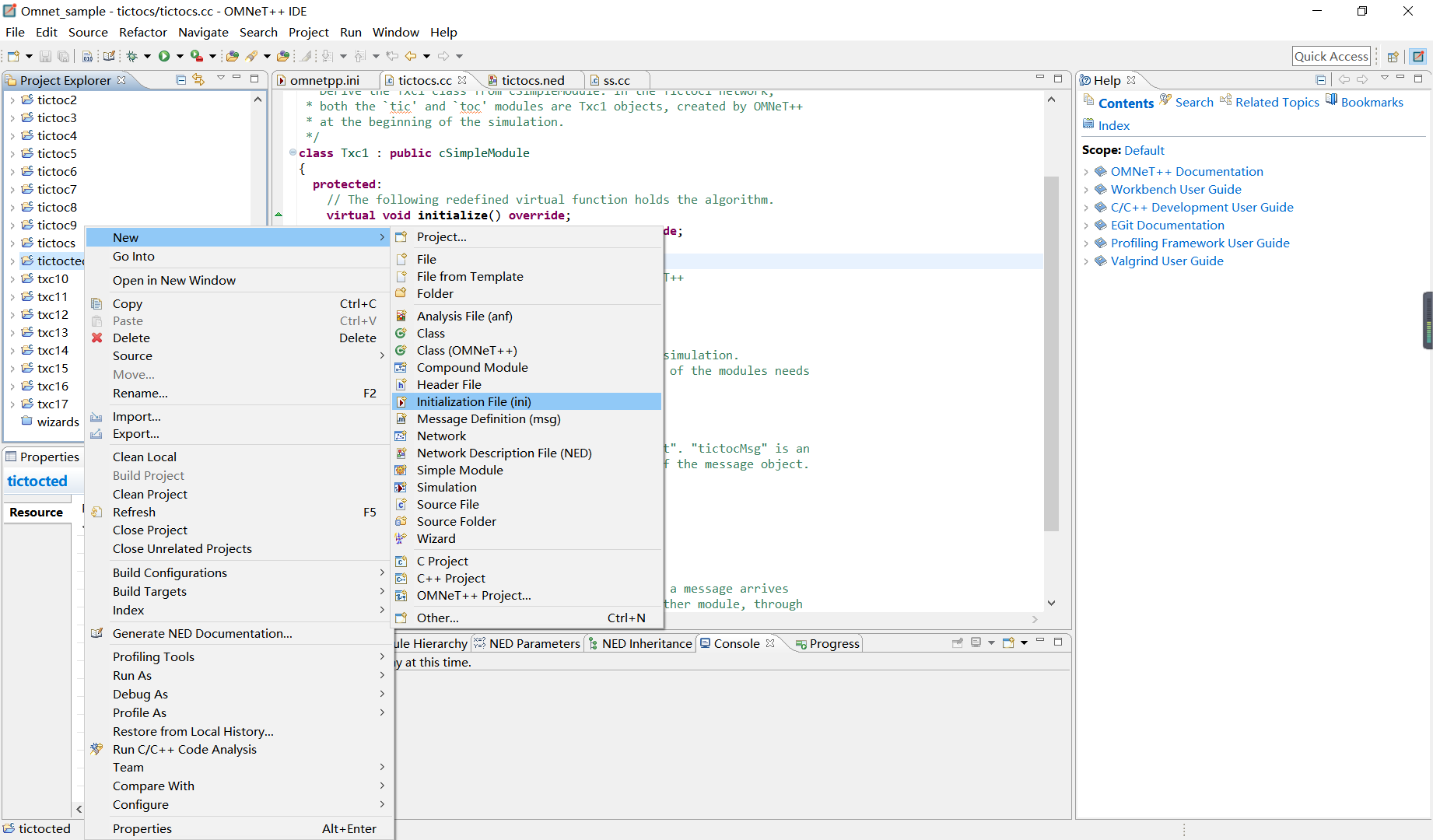

12、右键自己创建工程，然后点击New —> Initialization File创建.ini文件。

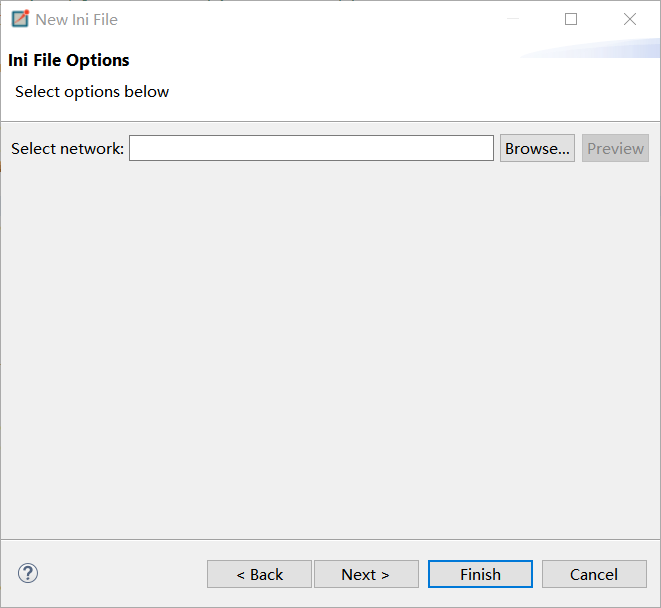

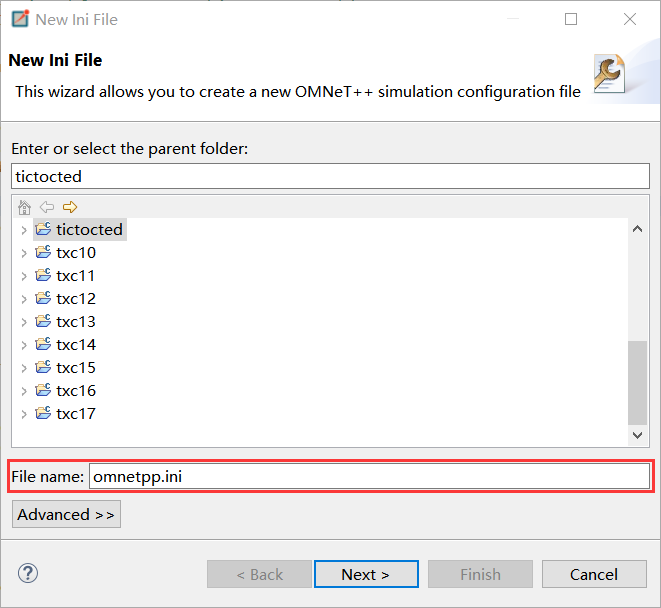

13、在红框所圈处以xx.ini格式为自己的.ini文件命名，完成后点击Next。
14、点击Finish即可完成.ini文件创建。

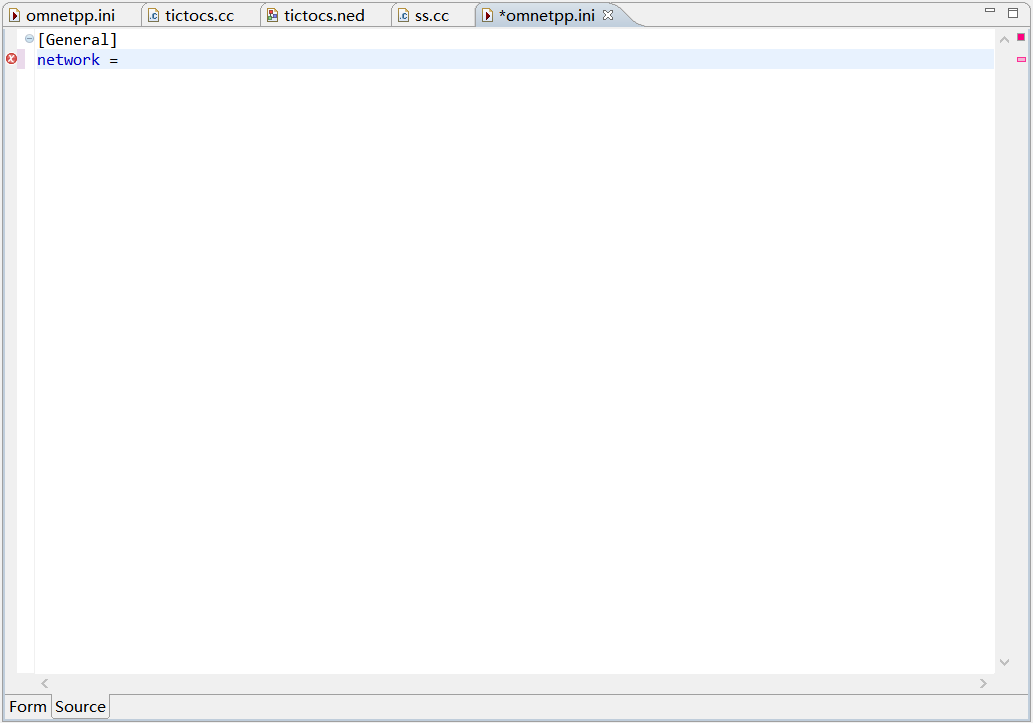

15、打开.ini文件，点击source，在如下界面写自己的代码。
（注：示例代码如下）
[General]
network = Tictoc1

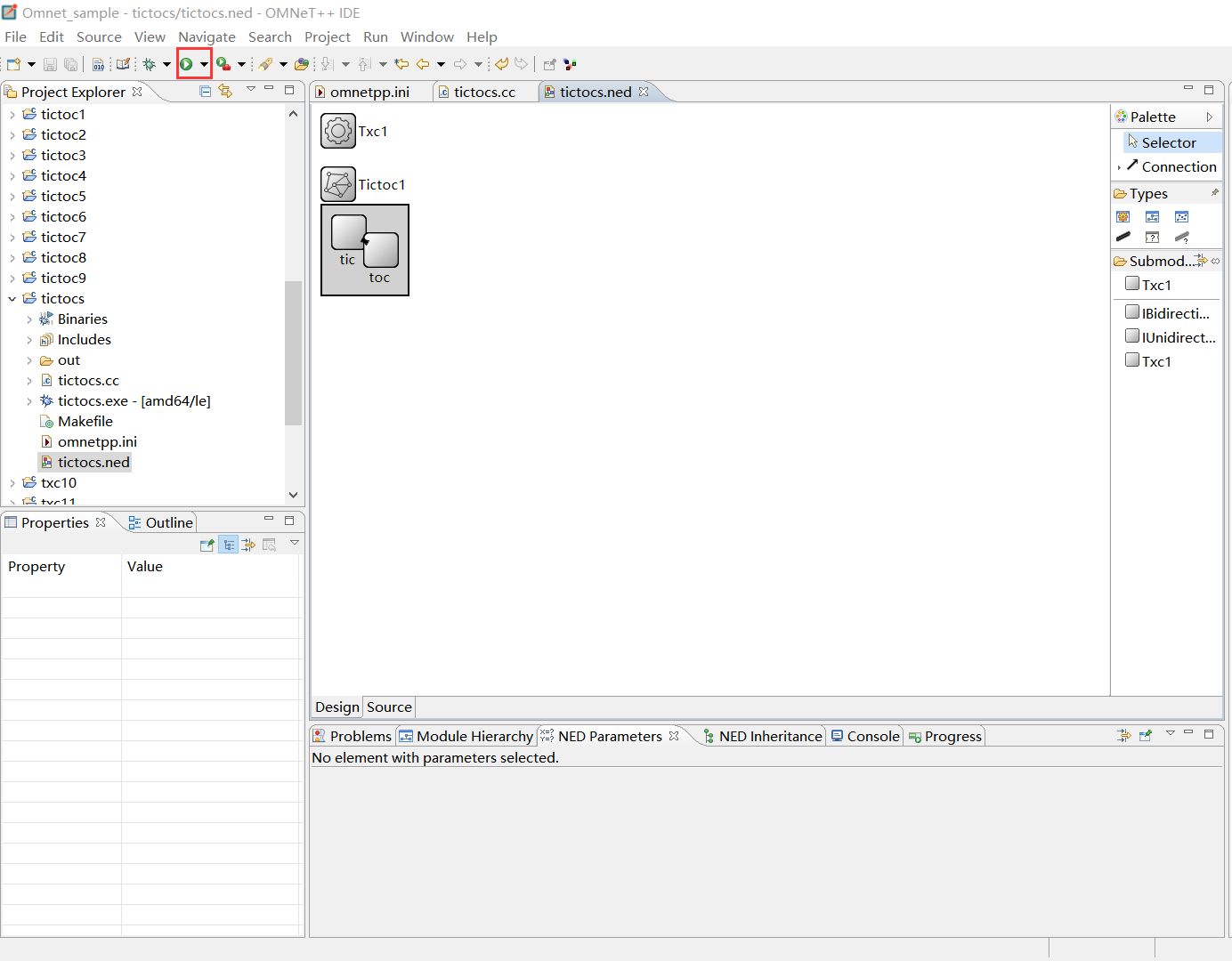

16、点击红框中的运行按钮。
17、点击红框中的仿真运行按钮即可开始运行仿真，实验出现实验现象即完成。
