考虑到实际生活中在物流配送管理方面的需要以及对该系统认真的分析，将系统权限按管理员，用户和快递员这三类涉及用户划分。

（1）管理员功能需求

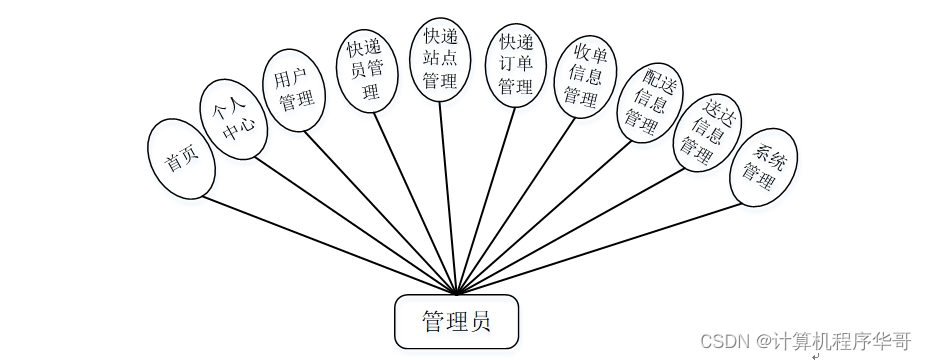

管理员登陆后，主要包括首页、个人中心、用户管理、快递员管理、快递站点管理、快递订单管理、收单信息管理、配送信息管理、送达信息管理、系统管理等功能。管理员用例图如图3-1所示。

图3-1 管理员用例图

（2）快递员功能需求

快递员登陆后，主要包括首页、个人中心、快递订单管理、收单信息管理、配送信息管理、送达信息管理、系统管理等功能。快递员用例图如图3-2所示。

图3-2快递员用例图

（3）用户功能需求

用户登陆后，主要包括首页、个人中心、快递员管理、快递订单管理、收单信息管理、配送信息管理、送达信息管理、系统管理等功能。用户用例图如图3-3所示。

图3-3 用户用例图

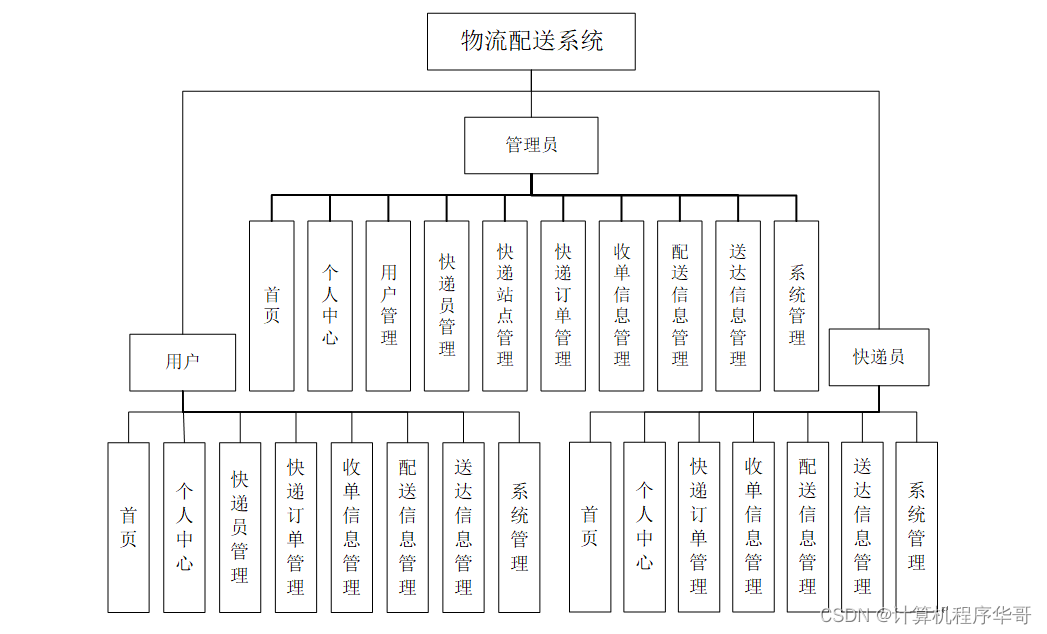

为了更好的去理清本系统整体思路，对该系统以结构图的形式表达出来，设计实现该物流配送系统的功能结构图如下所示：

图4-1 系统总体结构图

ER图是由实体及其关系构成的图，通过E/R图可以清楚地描述系统涉及到的实体之间的相互关系。在系统中对一些主要的几个关键实体如下图：

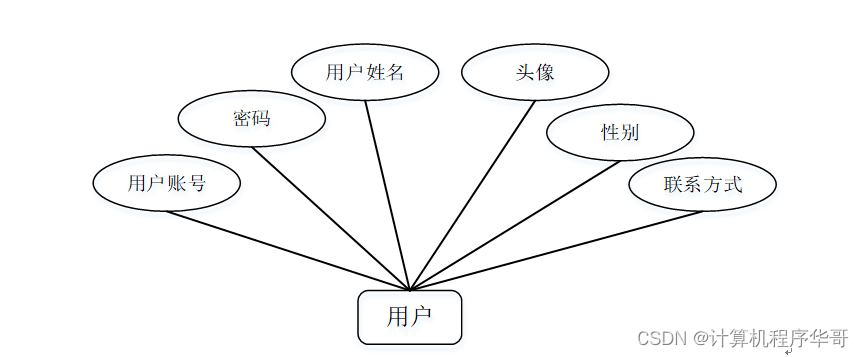

(1) 用户E/R图如下所示：

图4-2用户E/R图

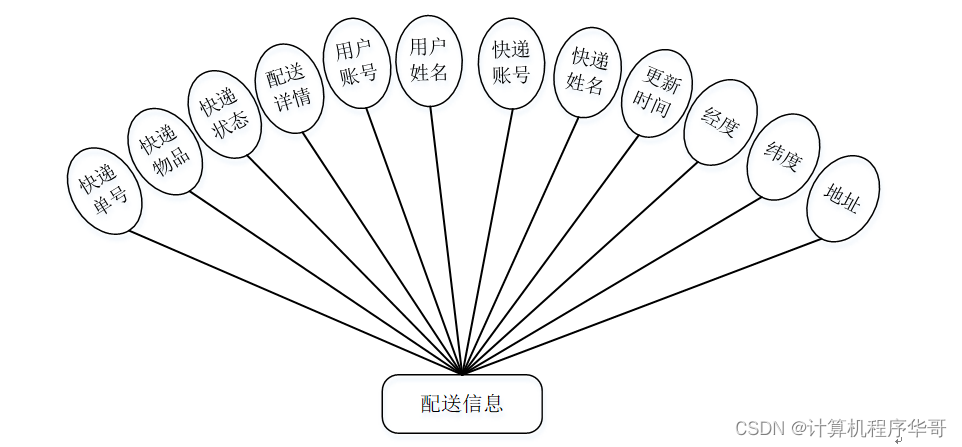

 (2) 配送信息E/R图如下所示：

图4-3配送信息E/R图

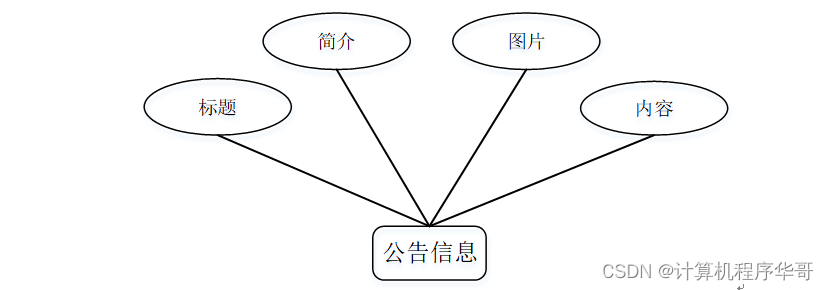

(4) 公告信息E/R图如下所示：

图4-4公告信息E/R图

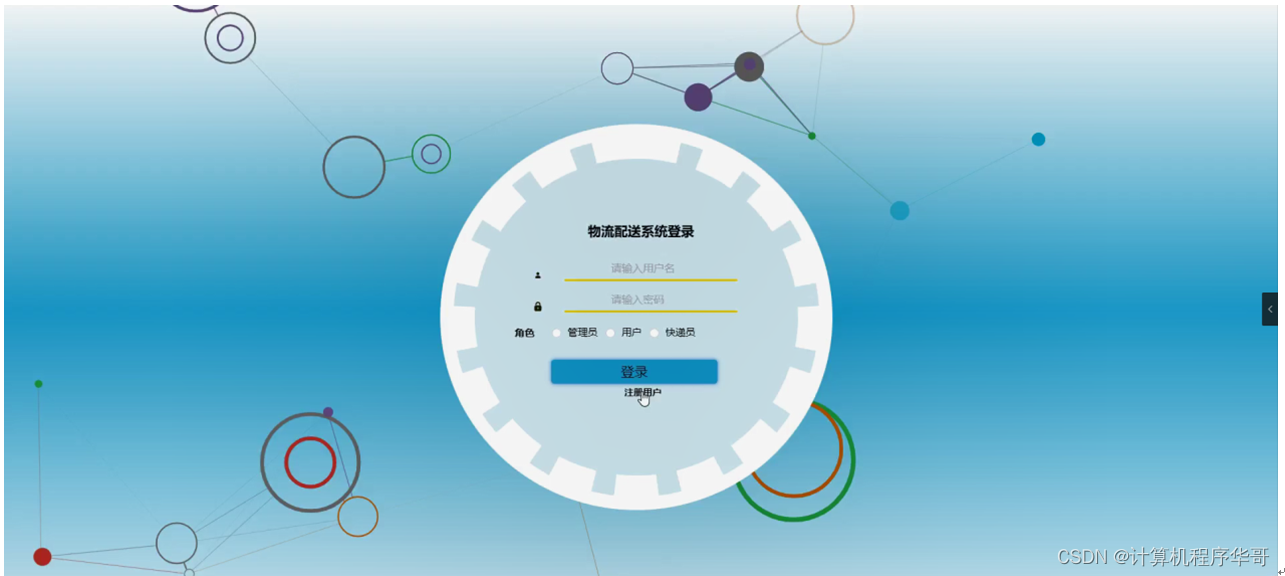

系统登录，用户进入系统前在登录页面根据要求填写用户名，密码和选择角色等信息，点击登录进行登录操作，如图5-1所示。

图5-1系统登录界面图

5.1管理员功能模块

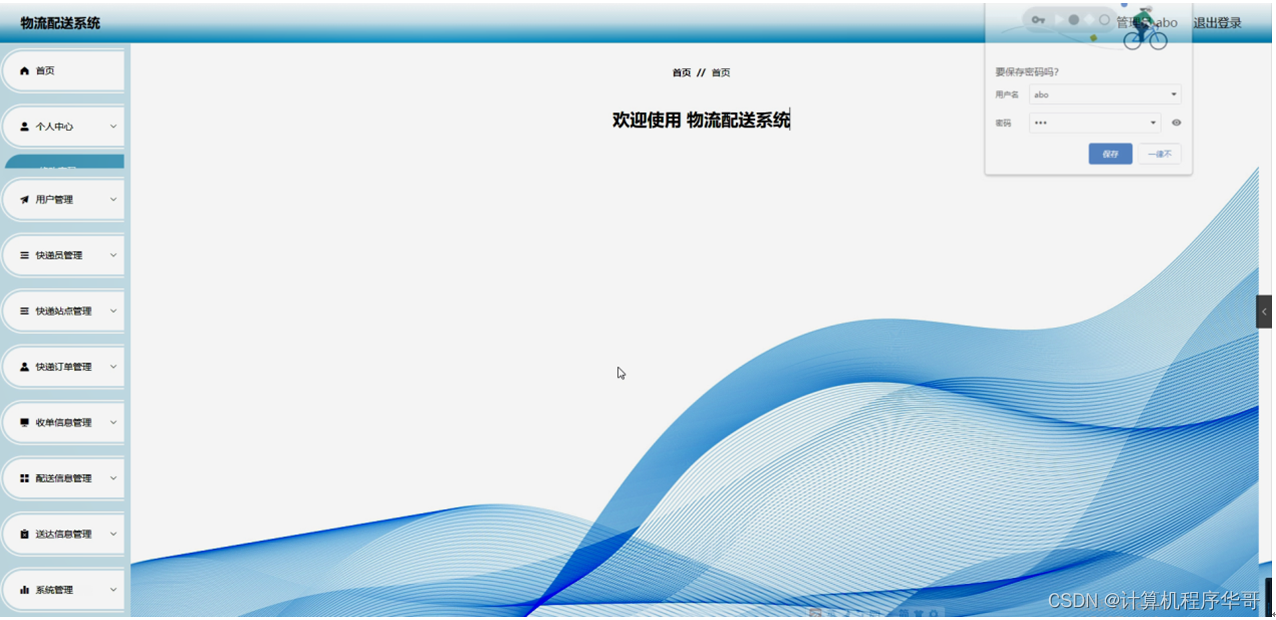

管理员登陆系统后，可以查看首页、个人中心、用户管理、快递员管理、快递站点管理、快递订单管理、收单信息管理、配送信息管理、送达信息管理、系统管理等功能，还能对每个功能逐一进行相应操作，如图5-2所示。

图5-2管理员功能界面图

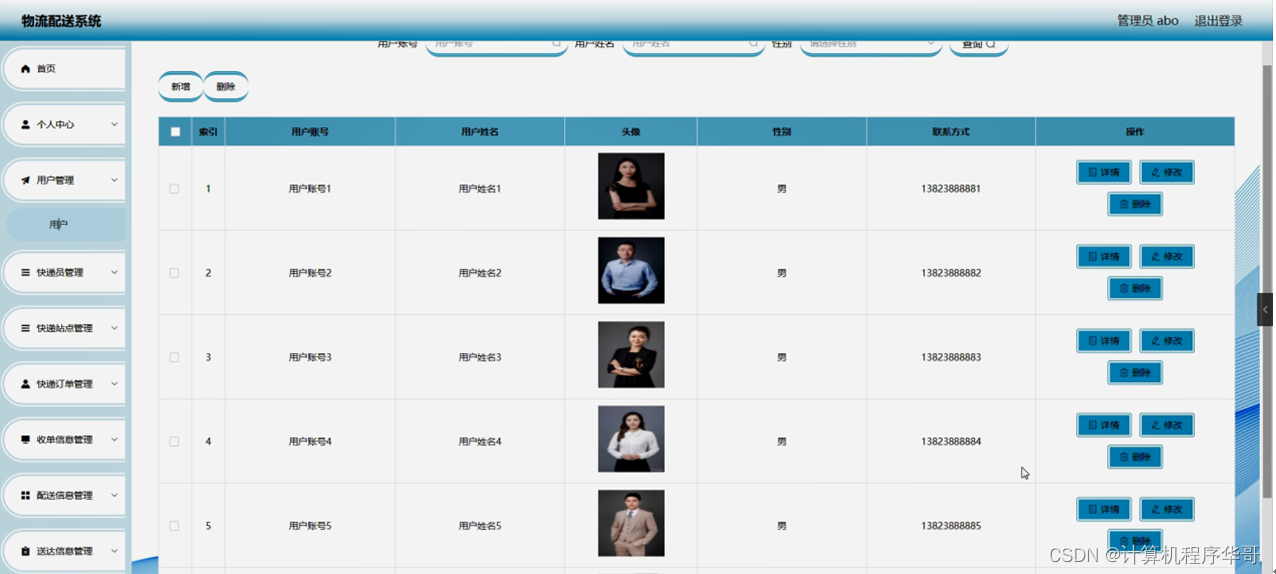

用户管理，在用户管理页面可以对索引、用户账号、用户姓名、头像、性别、联系方式等内容进行详情，修改和删除操作，如图5-3所示。

图5-3用户管理界面图

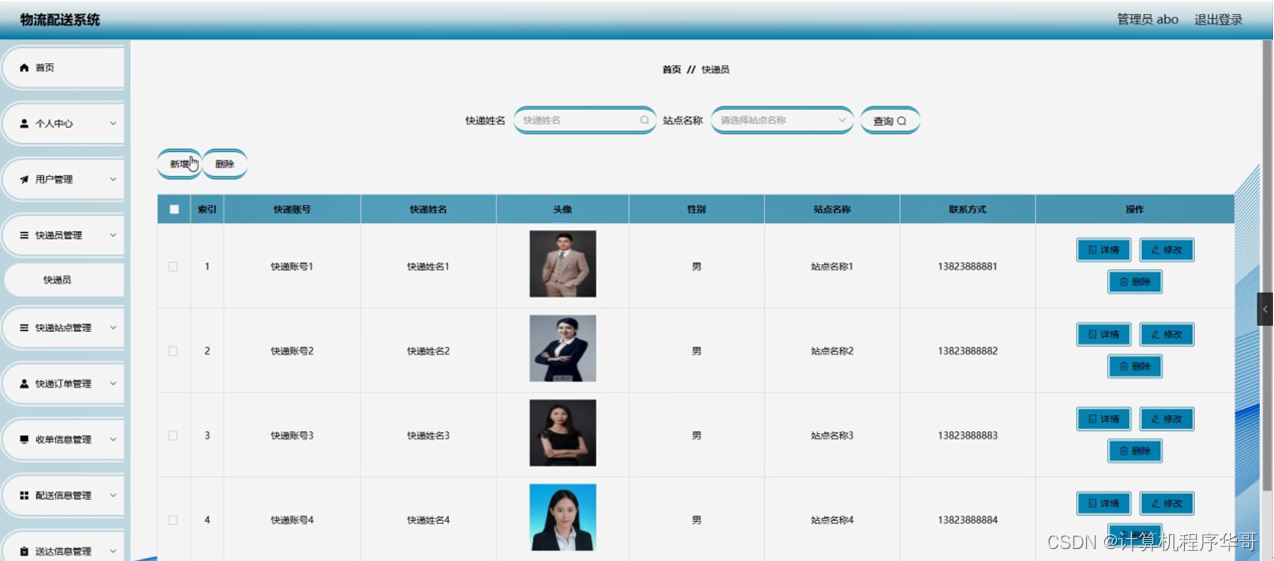

快递员管理，在快递员管理页面可以对索引、快递账号、快递姓名、头像、性别、站点名称、联系方式等内容进行详情，修改和删除等操作，如图5-4所示。

图5-4快递员管理界面图

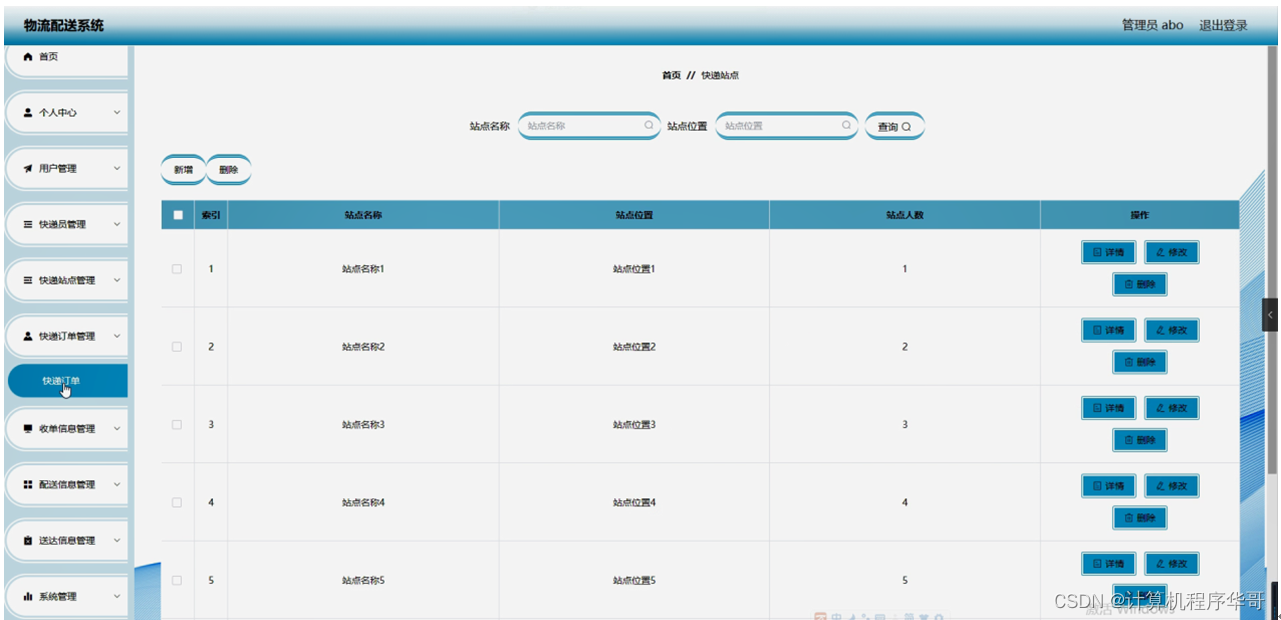

快递站点管理，在快递站点管理页面可以对索引、站点名称、站点位置、站点人数等内容进行详情，修改和删除等操作，如图5-5所示。

图5-5快递站点管理界面图

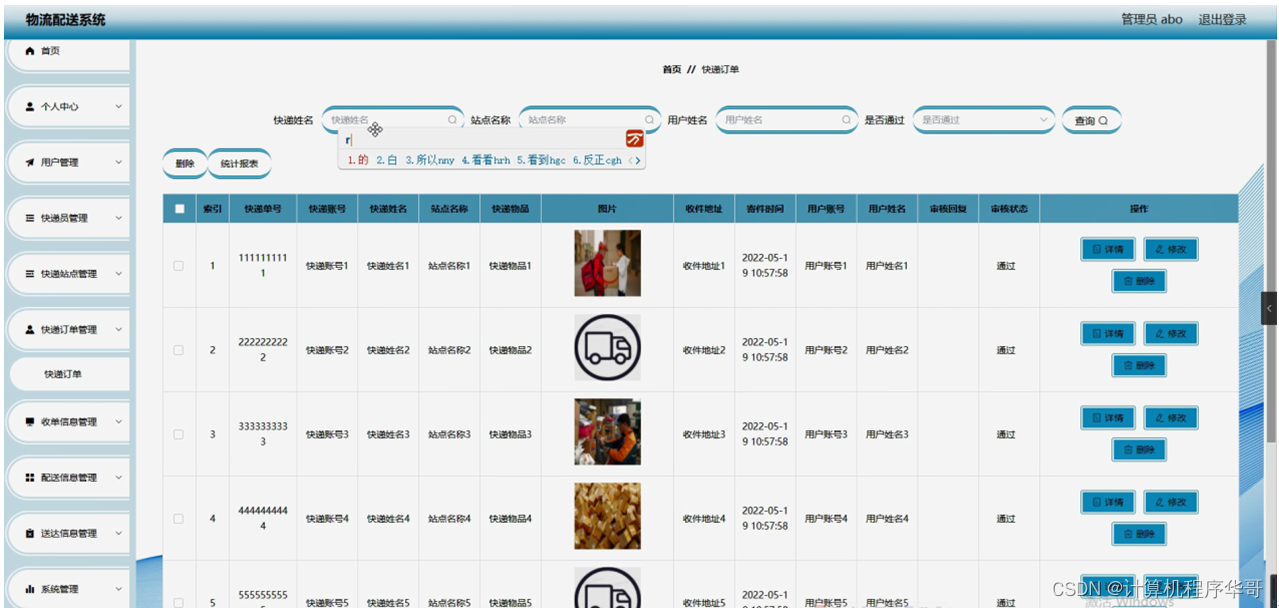

快递订单管理，在快递订单管理页面可以对索引、快递单号、快递账号、快递姓名、站点名称、快递物品、图片、收件地址、寄件时间、用户账号、用户姓名、审核回复、审核状态等内容进行详情，修改和删除等操作，如图5-6所示。

图5-6快递订单管理界面图

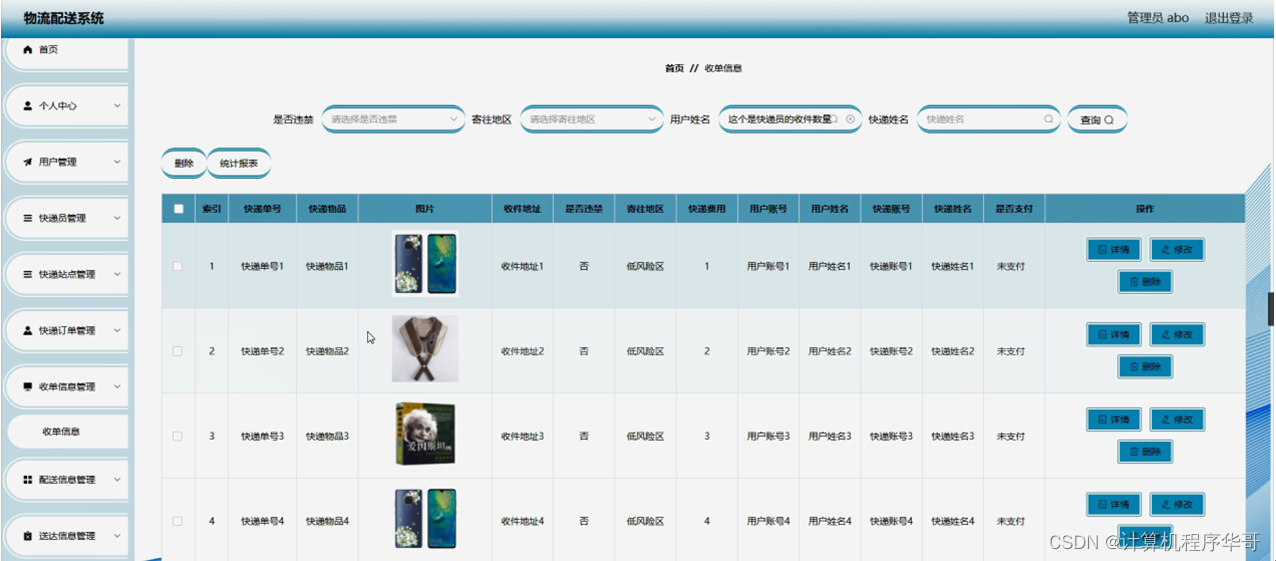

收单信息管理，在收单信息管理页面可以对索引、快递单号、快递物品、图片、收件地址、是否违禁、寄往地区、快递费用、用户账号、用户姓名、快递账号、快递姓名、是否支付等内容进行详情，修改和删除等操作，如图5-7所示。

图5-7收单信息管理界面图

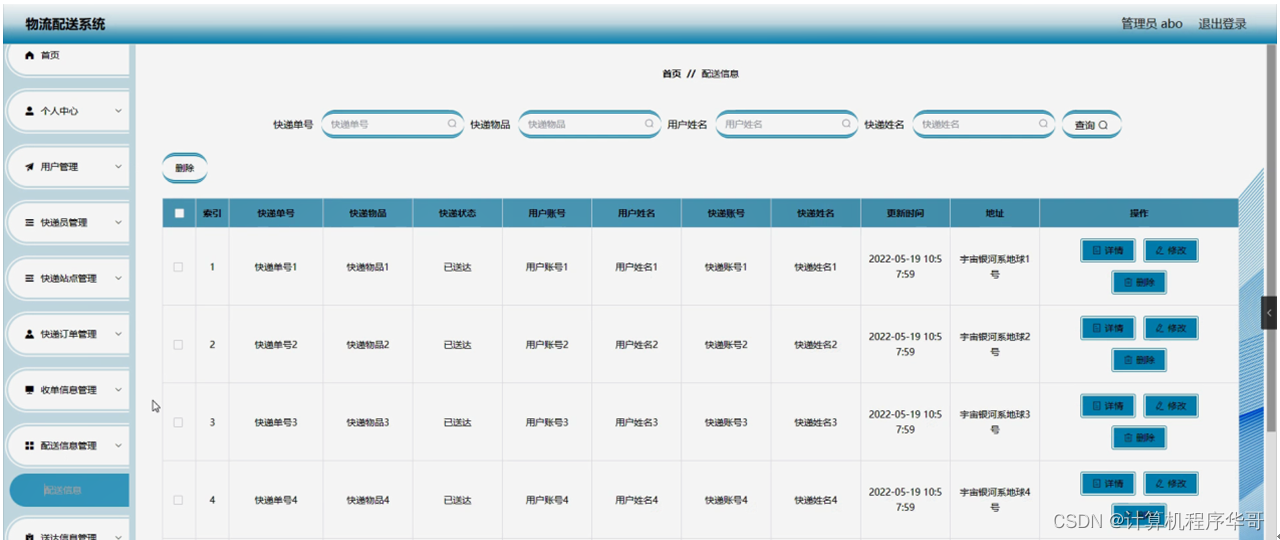

配送信息管理，在配送信息管理页面可以对索引、快递单号、快递物品、快递状态、用户账号、用户姓名、快递账号、快递姓名、更新时间、地址等内容进行详情，修改和删除操作，如图5-8所示。

图5-8配送信息管理界面图

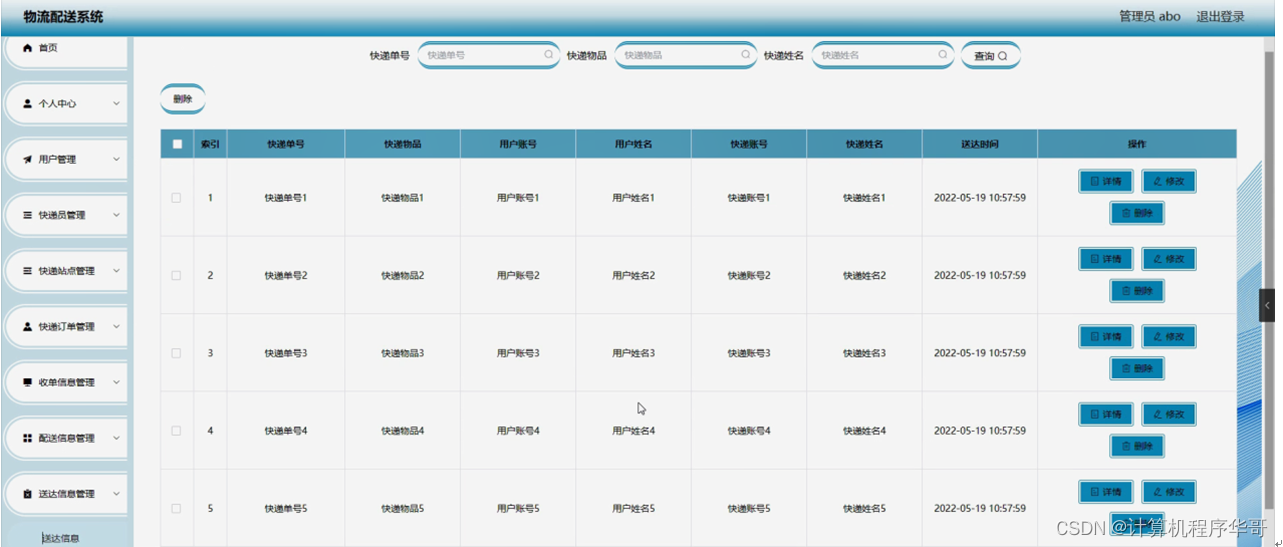

送达信息管理，在送达信息管理页面可以对索引、快递单号、快递物品、用户账号、用户姓名、快递账号、快递姓名、送达时间等内容进行详情，修改和删除等操作，如图5-9所示。

图5-9送达信息管理界面图

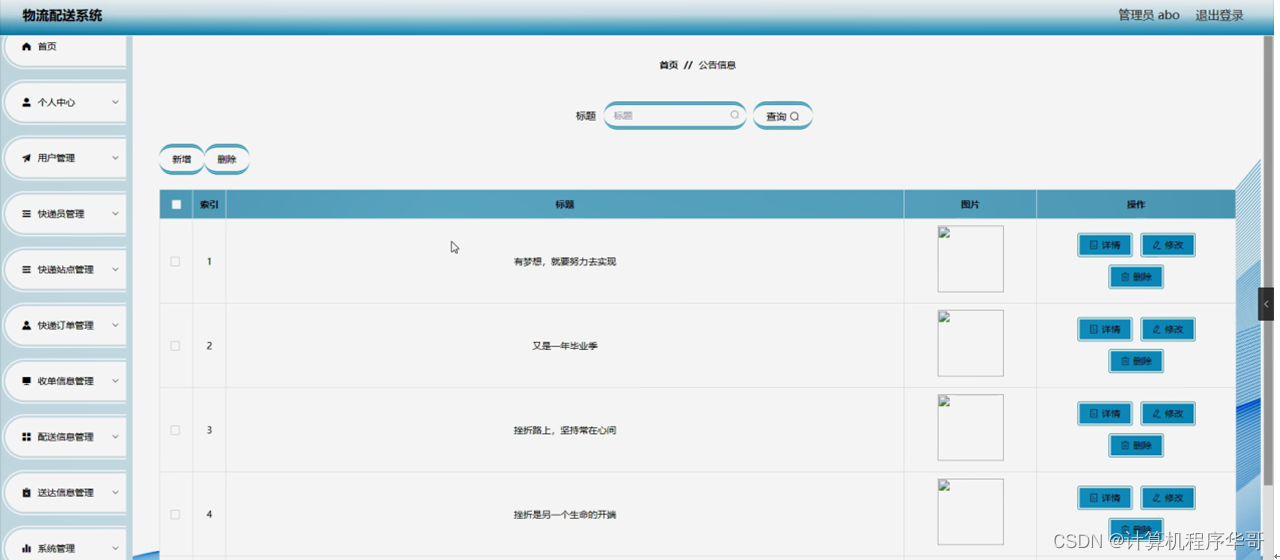

系统管理，在公告信息页面可以对索引、标题、图片等内容进行详情，修改和删除等操作；如图5-10所示。

图5-10系统管理界面图

5.2用户功能模块

用户登陆系统，可以查看首页、个人中心、快递员管理、快递订单管理、收单信息管理、配送信息管理、送达信息管理、系统管理等功能，还能对每个功能逐一进行相应操作，如图5-11所示。

图5-11用户功能界面图

快递员管理，在快递员管理页面可以对索引、快递账号、快递姓名、头像、性别、站点名称、联系方式等内容进行详情或下单操作，如图5-12所示。

图5-12快递员管理界面图
