参考文献：

IP网络视频传输：技术、标准和应用  朱秀昌，唐贵进。--北京：人民邮电出版社，2017.9

---

 预测编码和变换编码是混合编码的基础，当然除此之外还有运动估计、运动补偿、量化、熵编码、去方块滤波等。下面逐一介绍。

目录

1.预测编码

2.变换编码

3.预测编码和混合编码组成的混合编码框架

hi3559av100的编解码介绍：

1.编码部分

1.1VEDU

1.2JPEG



---

---

1.预测编码

预测编码（prediction coding）利用视频图像中相邻像素间的空间或者时间的相关性，用已经传输的像素对当前正在编码的像素进行预测，然后对预测值和真实值的差（预测误差或者残差）进行编码或者传输。 目前用的比较多的是线性预测的方法，也就是用已传像素的线性组合对正在编码的像素进行预测。

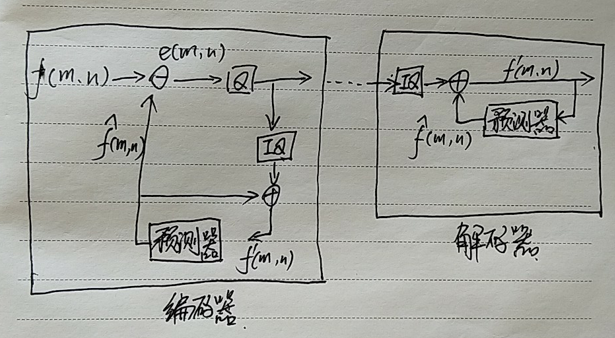

空间预测编码的框架：

从上图可知，这种编码包括线性预测器和量化器。这种编码中，编码输出的不是图像的像素值f(m,n)。而是该样值和预测值之间的差值，也就是预测误差的量化值。图中的Q和IQ分别表示量化和反量化的操作。根据图像的统计特性分析，预测单元可以得到一组最佳的预测系数，使预测误差普遍很小。大部分集中在0附近，经过非均匀量化，然后传输量化后的预测误差。量化过程是个相反的过程。

实际上上述的编码过程也适用于帧间像素的预测。只要信号之间存在统计相关性，就可以使用这种预测技术处理。

2.变换编码

变换编码（transform coding）将空间域描述的图像，经过一定的变换形成变换域中的数据或者叫做系数，达到数据的分布，减少有效数据量的目的。视频编码中最常见的正交变换是离散余弦变换（DCT）。

公式如下：

变换编码的流程：

3.预测编码和混合编码组成的混合编码框架

使用DCT等变换编码实现空间冗余度的压缩，使用基于运动补偿的帧间预测进行时间冗余度的压缩，提高视频图像的压缩效率。



---



下图是h.265也就是hevc的框图：

---

hi3559av100的编解码介绍：

1.编码部分

 hi3559av100的视频编码器支持H.265/H.264/JPEG/MJPEG的多协议编码器，包括VEDU和JPGE两部分，其中，VEDU实现H.264/H.265协议的编码，JPGE实现JPEG/MJPEG协议的编码。

1.1VEDU

VEDU是一个硬件实现的支持 H.265/H.264 视频标准的编码器。

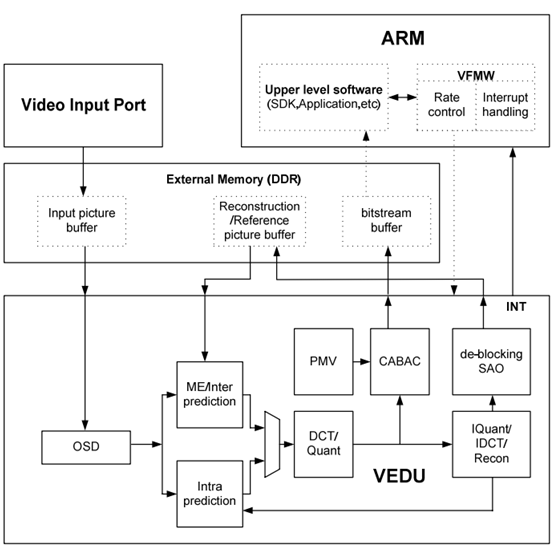

VEDU的功能框图：

1.2JPEG

hi3559av100的JPGE 是一个硬件实现的高性能 Jpeg 编码器，可实现图片抓拍、高清图像 MJPEG 编码业务。

下图是芯片的编码模块jpge的功能框图：
