AD原理图设计

---

1. (简答题)
1、安装Altium Designer 18，学习使用Altium Designer软件绘制一个stm32最小系统的电路原理图，并在此基础上完成STM32+W5500的系统电路原理图设计。(该系统的PCB图的绘制不做要求，凭个人兴趣选做)

参考学习网站：

1) Altium Designer实战教程 - 从零开始画一个stm32最小系统（原创）

2) Altium Designer 1小时（貌似不够）速成

---

---

一、使用Altium Designer软件完成STM32+W5500的系统电路原理图设计

元件库下载

链接：https://pan.baidu.com/s/1j8TW4BbuEHMBATg7ZncSTw
提取码：1234

1. 新建工程

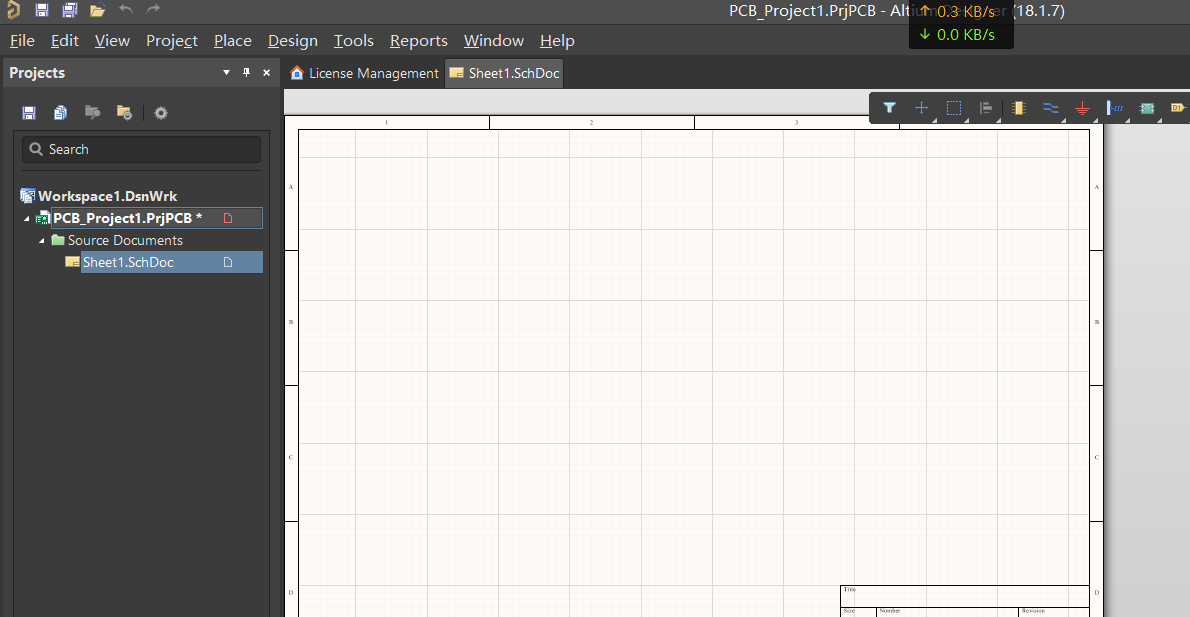

   File->New->Project->PCB Project

2. 添加文件

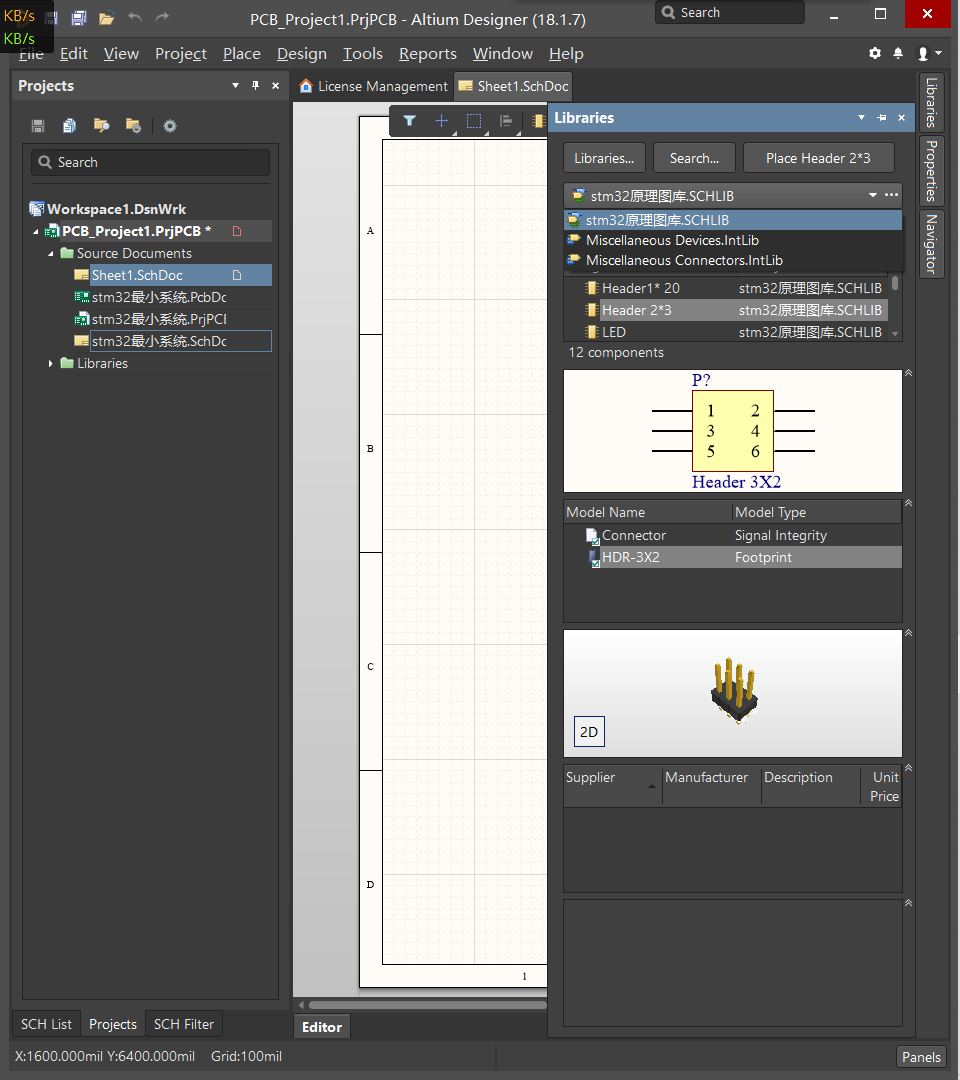

   右键点击工程，选择Add new to project，选择Schematic。
   3. 开始绘制


元件旋转，左键点击元件，按空格键旋转90°。

• 绘制所有元件


• STM32+W5500的系统电路原理图设计

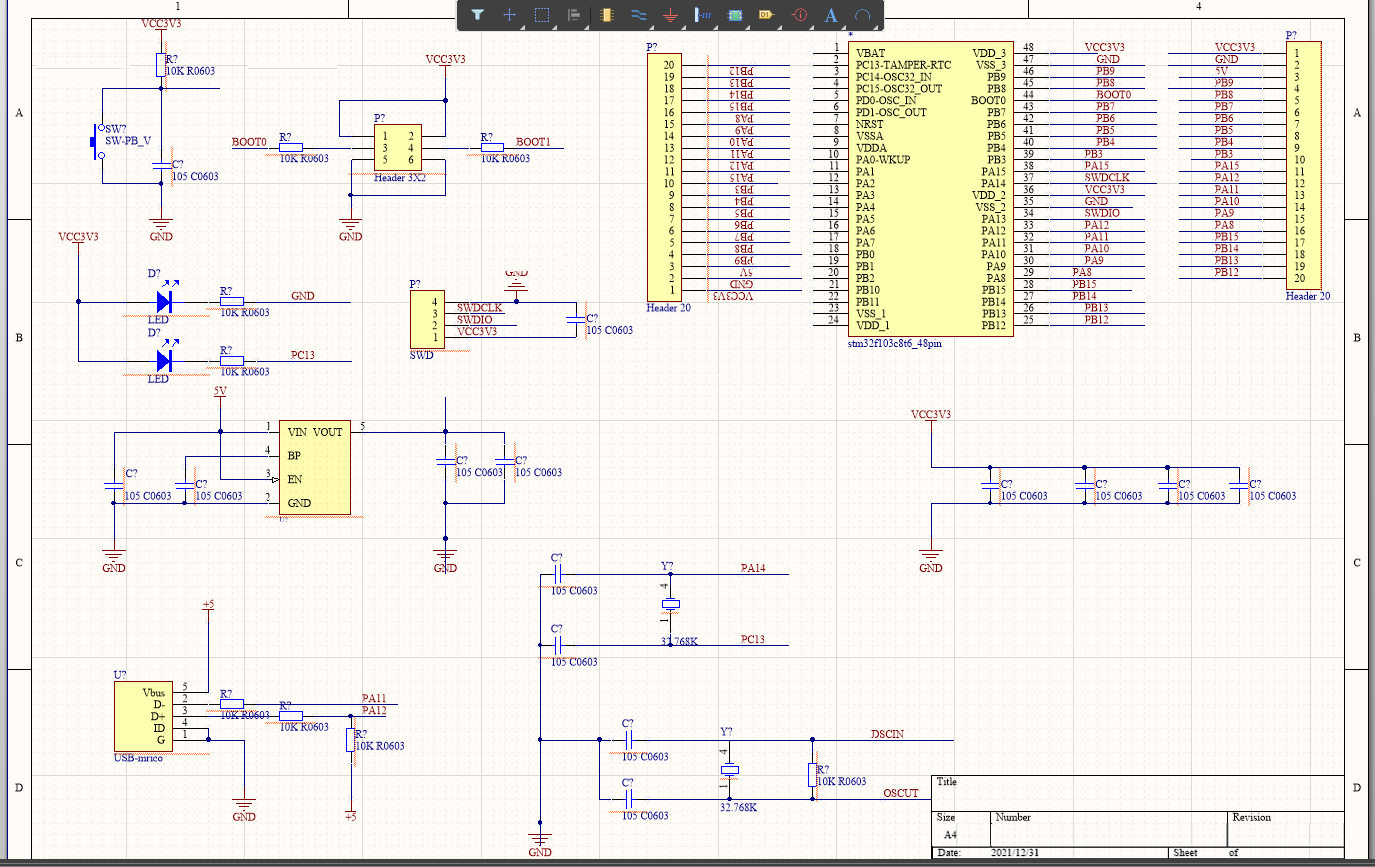

STM32F103C8T6：

HS-NM5500A

M_Board

M_Board1

---

二、总结

通过Altium Designer软件完成了STM32+W5500的系统电路原理图设计

---

三、参考文献

Altium Designer实战教程 - 从零开始画一个stm32最小系统（原创）

Altium Designer 1小时（貌似不够）速成
