使用该教程可熟悉ADS仿真的基本流程和基本操作。
- 创建一个工作区workspace

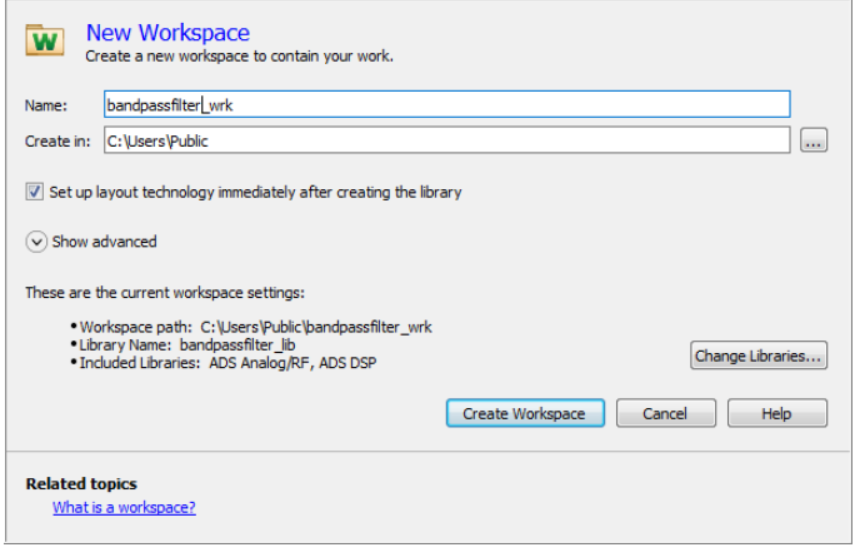

在ADS开始界面主窗口，选择File>new>workspace，在弹出的New Workspace对话框指定名称、路径。
点击show advanced,勾选set up layout technology immediately after creating the library.

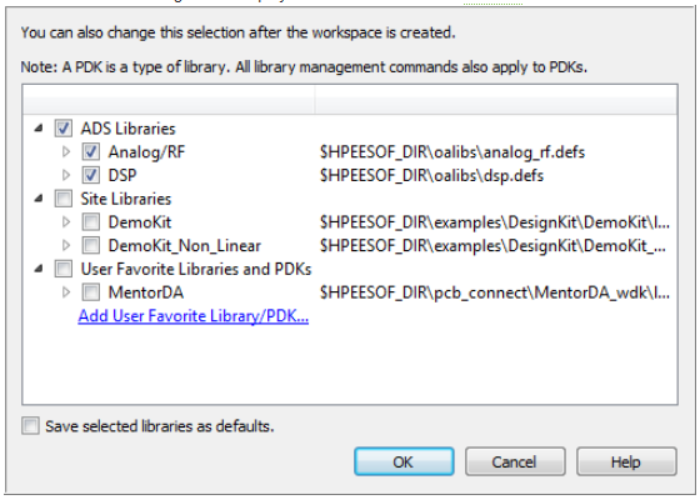

点击change Libraries，在弹出的对话框选择默认的ADS Libraries如下图所示，之后点击OK。再点击Create Worksapce。

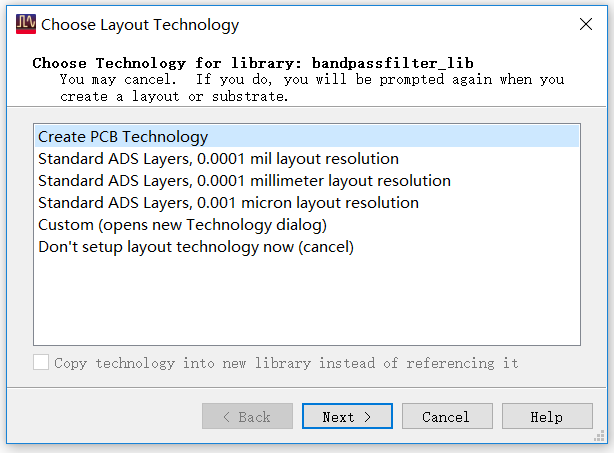

选择Cerate PCB Technology，之后点击next。保持默认的设置，直到finish完成。
- 创建一个设计Design

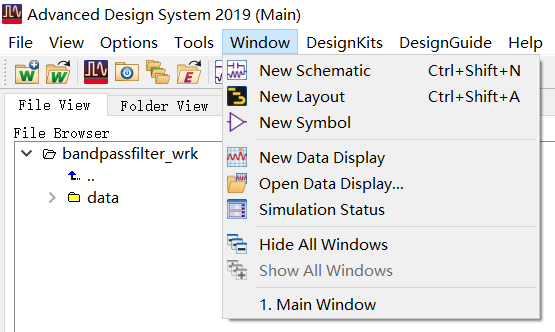

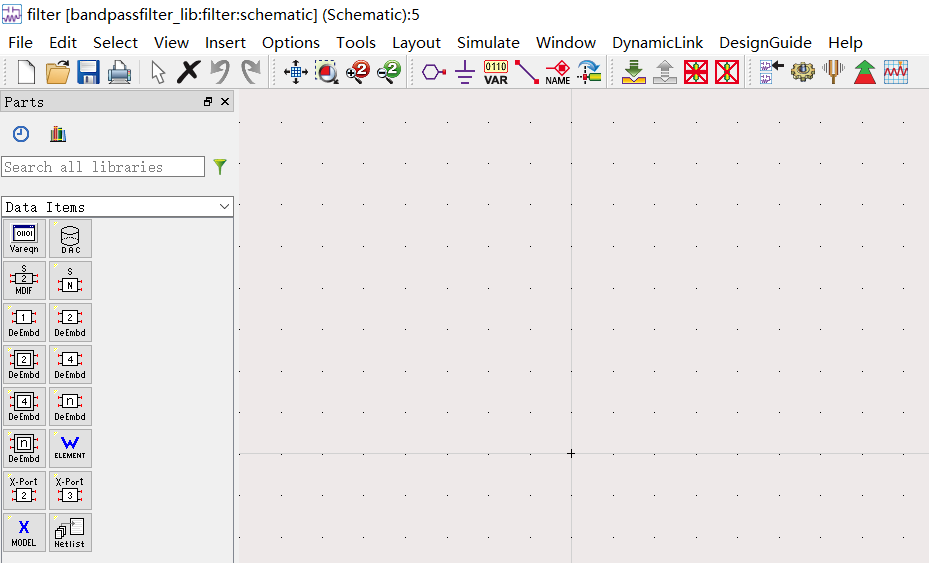

在ADS主窗口点击Window>New Schematic，或者点击工具栏快捷按钮。在弹出的对话框输出名称filter，点击Create Schematic完成原理图视图创建。并自动开发原理图视图。
在原理图中放置器件。

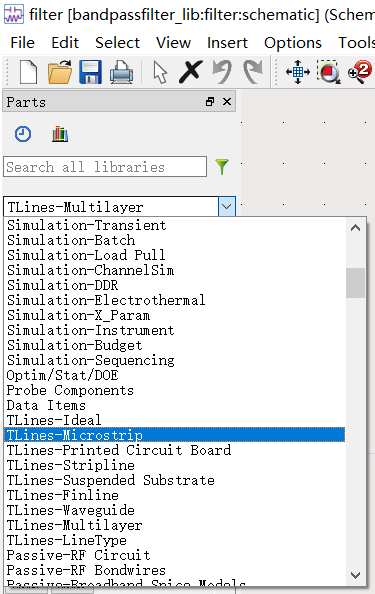

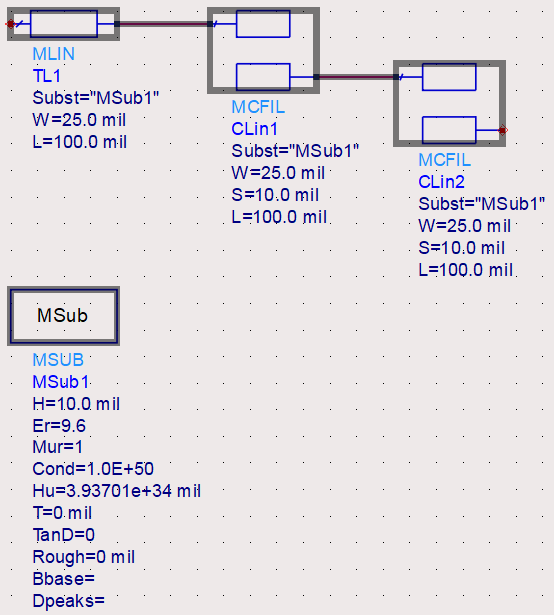

在右侧元器件列表中：选择传输线中的微带线TLines-Microstrip，从中选择MLIN、MCFIL、MSUB元器件进行放置。并使用
完成连线。

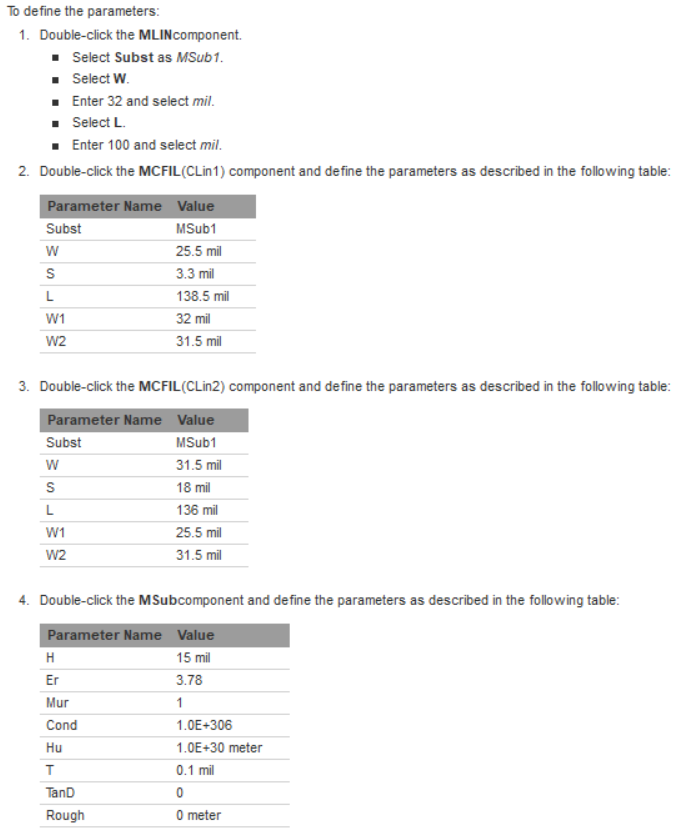

双击器件完成参数定义。
- 仿真设计simulate a design

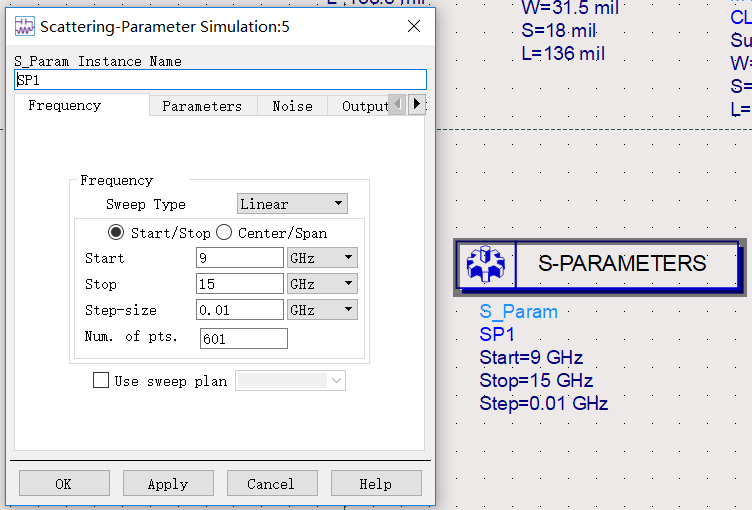

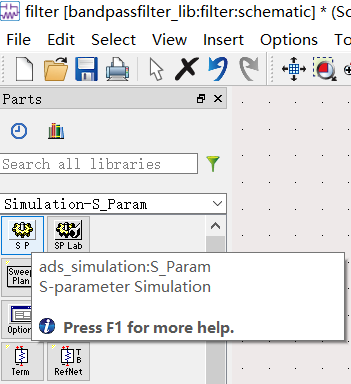

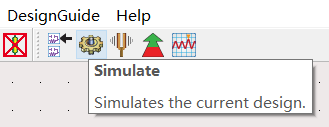

从器件列表中选择Simulation-S_Param仿真S参数，并选择S-Param控制器。双击设置S参数。完成后点击仿真按钮进行仿真。
- 查看结果View Results

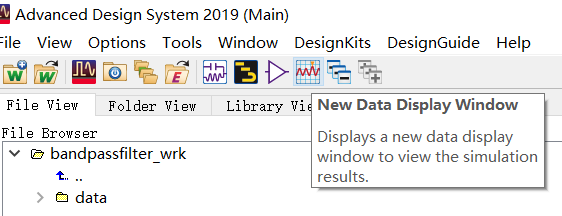

仿真完成之后会自动打开一个数据显示窗口Data Display Window(DDS)，如果没有打开，也可以在ADS主窗口手动点击工具栏的New Data Display Window按钮。

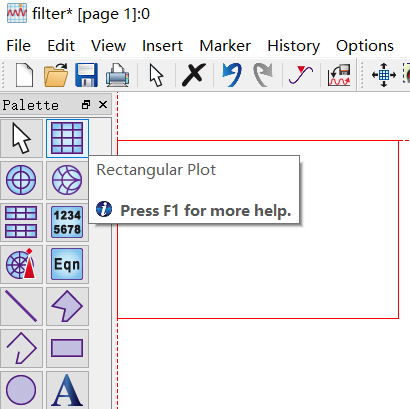

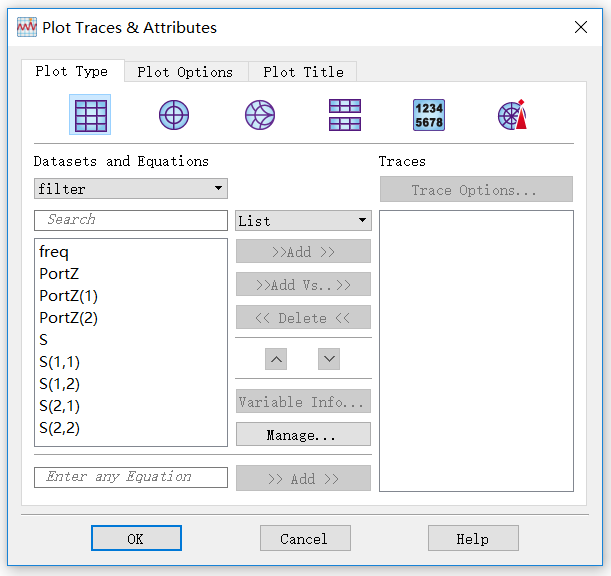

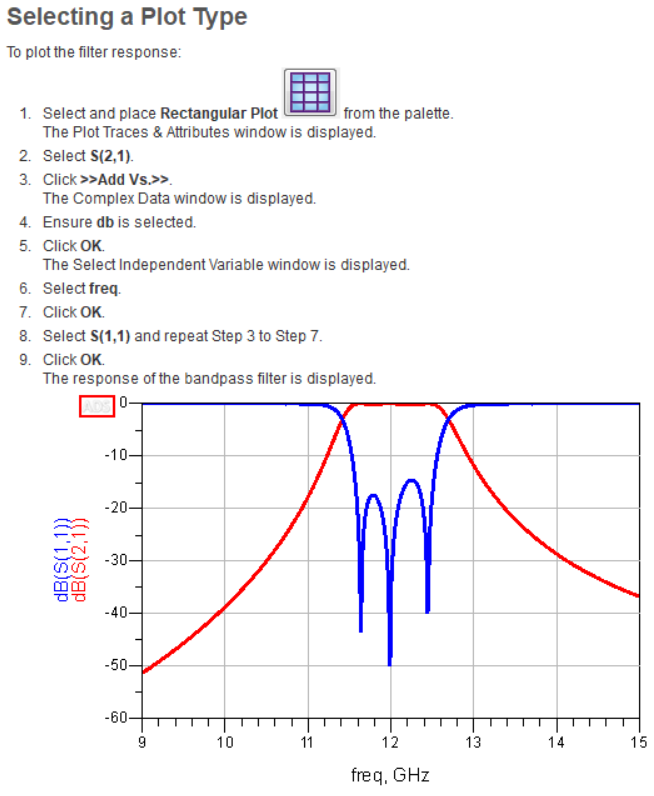

在DDS数据显示窗口点击方图Rectangular Plot，将鼠标移动到右侧空白处，鼠标就会挂上红色框，在空白处点击就会出现需绘制参数的设置表格。通过设置参数完成图形绘制。
还可以通过下述方式放置标记点。
